Priključni diagram in tehnične značilnosti 25-amperskega stroja

25-amperski modularni odklopnik opravlja več funkcij v električnih tokokrogih. Prvič, zagotavlja jim zaščito pred preobremenitvami in kratkimi stiki. Drugič, z njegovo pomočjo so linearna vezja povezana z bremeni in odklopljena od njih. Imenujejo se modularni, ker so naprave izdelane v obliki enopolnih blokov, iz katerih so sestavljene kompleksne večpolne naprave. Če želite razumeti namen 25-amperskih strojev, se boste seznanili z njihovimi tehničnimi lastnostmi.

Splošne značilnosti in oznake

Električna oprema, ki deluje v močnostnih tokokrogih, je predstavljena s tehničnimi lastnostmi in standardnimi oznakami. Za osnovo so vzeti številni parametri, ki določajo delovanje avtomatske naprave.

Ključni indikatorji

Funkcionalnost katere koli zaščitne naprave določa:

• nazivni tok;
• preklopna ali prekinitvena zmogljivost;
• razred tokovne meje;
• časovno-tokovne značilnosti elektromagnetnih in toplotnih sprožilcev.

Ti indikatorji ga skupaj v celoti označujejo, nekateri pa se uporabljajo v tovarniških oznakah.

Dodatne možnosti

Dodatni parametri naprave vključujejo:

• dovoljena moč v obremenitvi, ki jo stroj lahko prenese;
• vrsta preklopne napetosti (220 ali 380 voltov);
• število polov.

Za razliko od glavnih indikatorjev, ki se nanašajo neposredno na stikalo, ti parametri označujejo napravo z njenim delovanjem v servisiranem vezju. Z njihovo pomočjo je mogoče razlikovati na primer trifazni 25-amperski stroj od njegovega enofaznega analoga.

Glede na število polov so naprave:

• enopolni;
• bipolarni;
• tripolni in štiripolni.

Vsak od njih ima ustrezno število dohodnih in odhodnih stikov in se uporablja za posebne namene. Enopolni odklopniki so nameščeni v faznih napajalnih tokokrogih 220 V (ozemljitveni vodnik ni vključen, saj je položen mimo stikala). Dvopolni 25-amperski odklopniki so potrebni za hkratno preklapljanje faznih in ozemljitvenih žic in se uporabljajo za organizacijo vstopa v stanovanje.

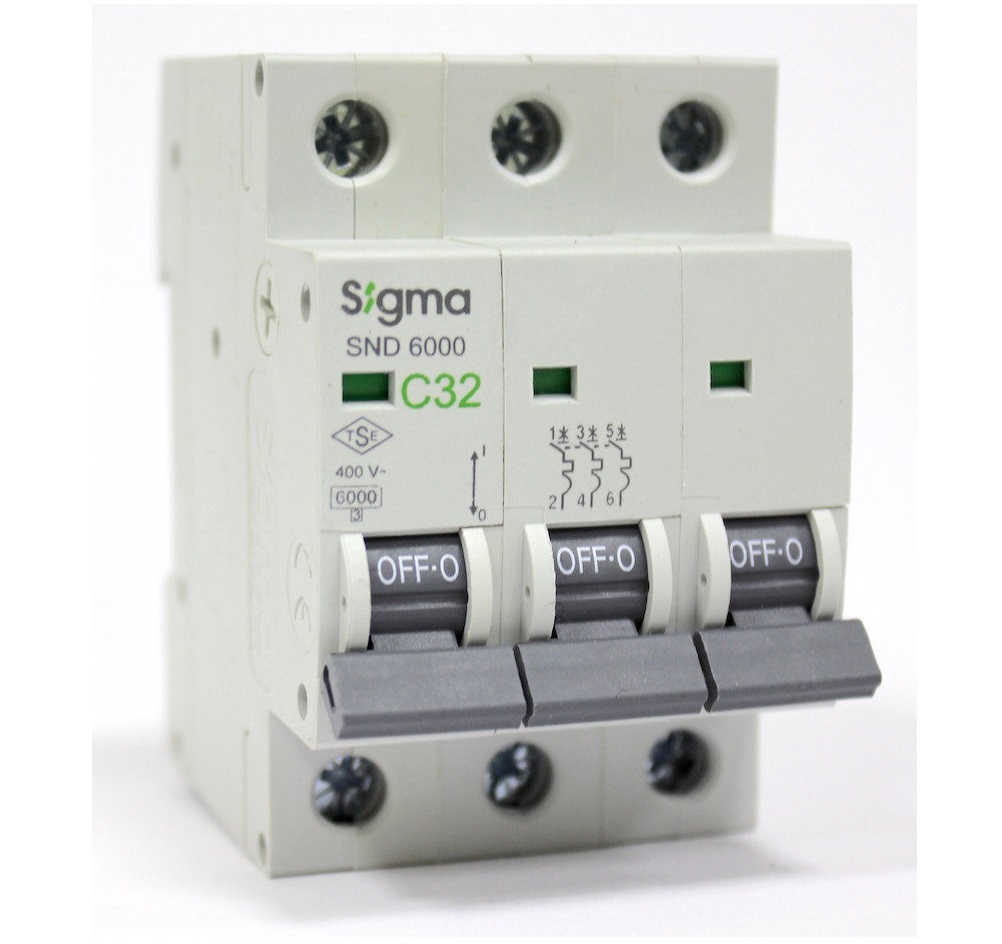

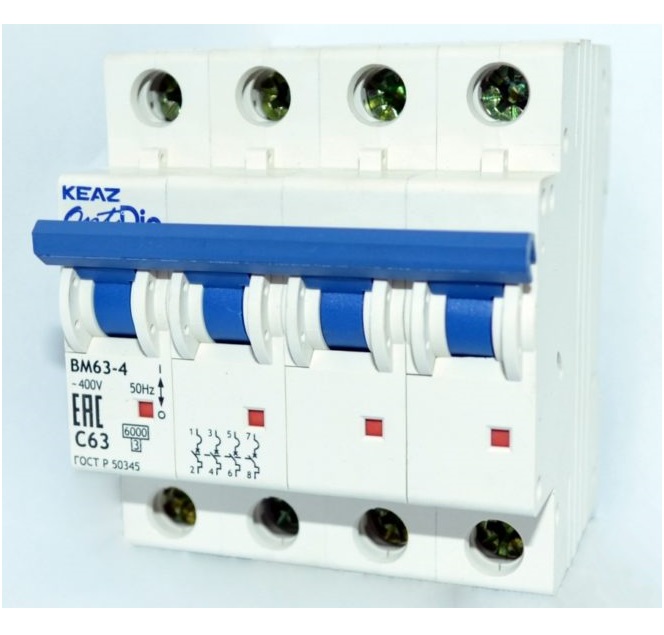

Bolj funkcionalni 3-polni izdelki se uporabljajo v trifaznih tokokrogih (brez nevtralnega jedra). 4-polna naprava je izbrana, ko je potrebno preklopiti tri faze in nič.

PUE omogoča uporabo strojnih polov za krmiljenje tokov različnih linearnih obremenitev. Situacije ni mogoče izključiti, ko se faza napaja na enega od njih iz ene linije, na drugo pa iz druge.

Označevanje

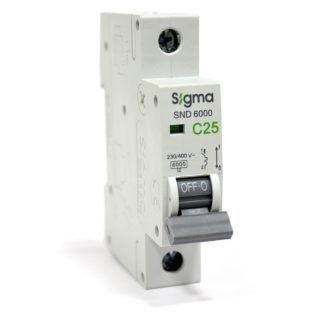

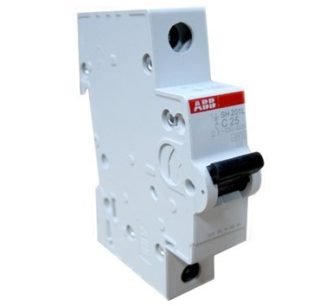

Oznaka, uporabljena za stroj C25, obvešča o naslednjih parametrih naprave:

• Simbol "C" pomeni karakteristiko toka, ki označuje časovni zamik v delovanju sprožilne verige.
• Številke 25 so nazivni tok, pri katerem stroj deluje dolgo časa brez preobremenitve (v normalnem načinu).

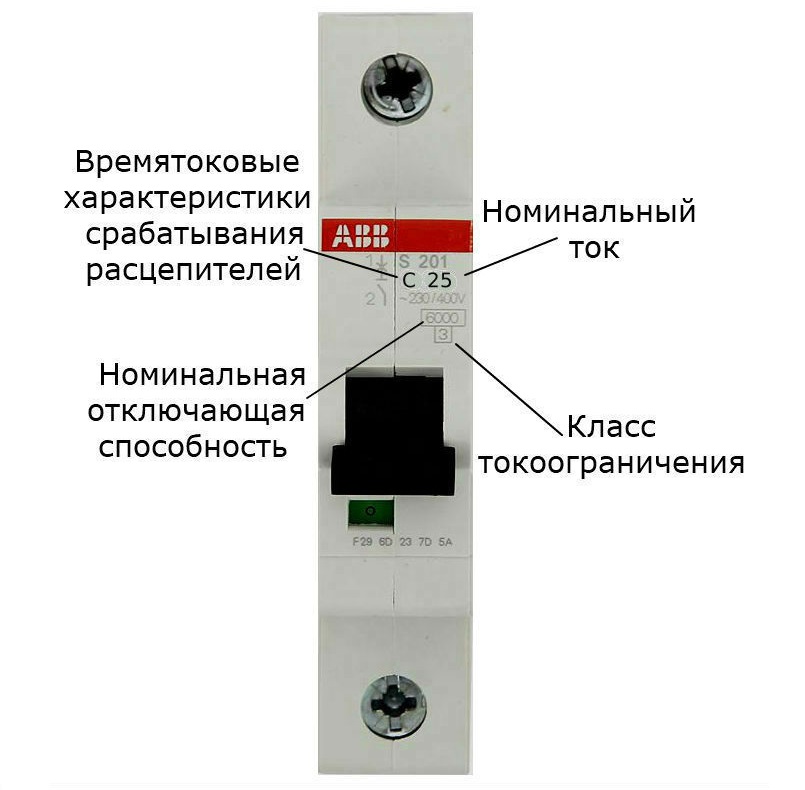

Pod oznakami na sprednji plošči naprave so v okvirih simboli, ki označujejo tokovni mejni razred in nazivno prekinitveno zmogljivost.

Opis glavnih parametrov

Nazivni tok katerega koli (vključno z dvojnim) 25-amperskim strojem je naveden na njegovi oznaki. Pomeni vrednost, pri kateri naprava deluje dolgo časa, ne da bi se izklopila. Ta parameter se vnese ob upoštevanju povprečne temperature zraka 30°C. Če se zmanjša, se bo povečalo, in če se bo povečalo, se bo, nasprotno, zmanjšalo.

Preklopna zmogljivost odklopnika označuje njegovo sposobnost takojšnjega izklopa pri tokovih kratkega stika določene velikosti. Ta indikator za gospodinjske aparate ima tipične vrednosti 4,5 tisoč ali 6 tisoč amperov. V industrijskih modelih je označen ločeno (brez kvadratnega okvirja). Večja kot je preklopna zmogljivost modela, bolj kakovosten je stroj in dražji je.

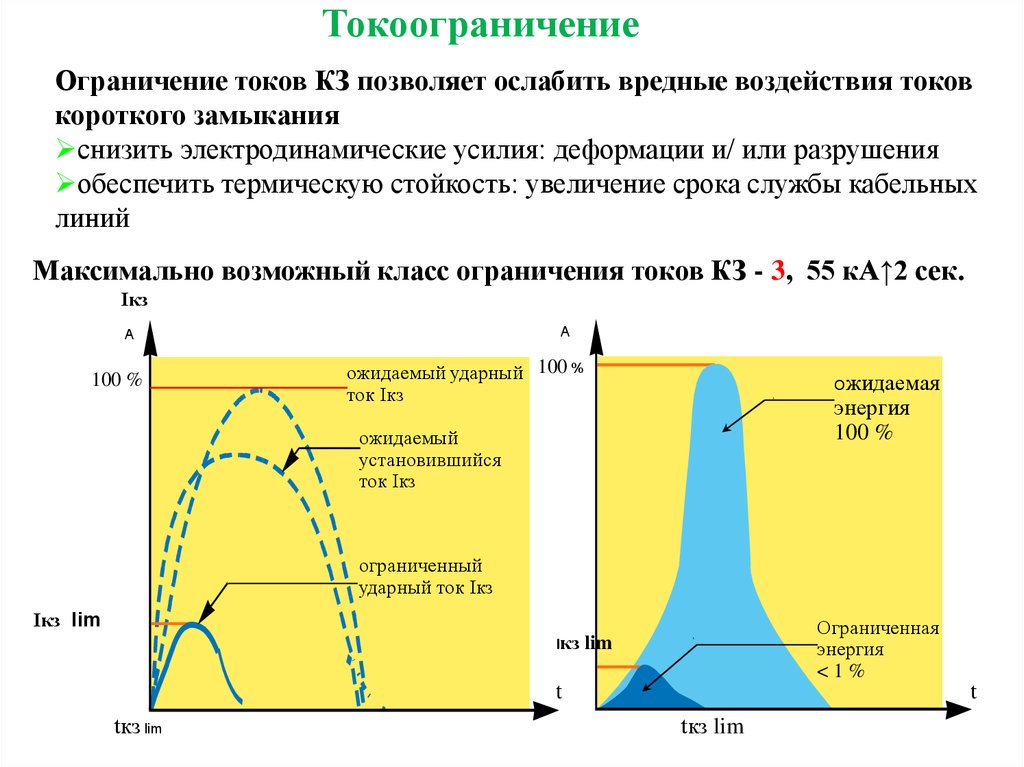

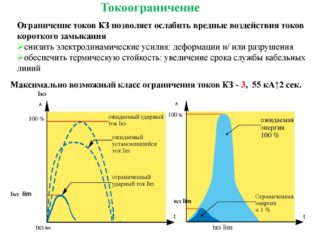

Razred tokovne omejitve označuje, koliko časa traja ugasnitev obloka, ki nastane pri preklopu visokih tokov. Znani so 3 razredi stikal, ki se razlikujejo po tem parametru:

• V tretjem razredu lok ugasne v 3-5 milisekundah.
• V napravah druge skupine traja 5-10 milisekund, da ga ugasne.
• Za naprave prvega razreda omejitev ni standardizirana. Postopek običajno poteka v 10 milisekundah ali več.

Oznaka razreda je na karoseriji v obliki številk 3 ali 2, nameščenih v okvirju.

V katerem koli stroju se kot prožilni element uporabljata dve sprostitvi. Eden od njih (termični tip) je izdelan kot bimetalna plošča, drugi pa je elektromagnetni, ki je nadtokovni rele.Prvi izklopi napravo, ko je trenutna moč dalj časa presežena na odseku proge, ki je zaščiten z njegovo pomočjo. Elektromagnetni sprožilec se sproži, ko v tokokrogu pride do kratkega stika. Trenutne vrednosti, pri katerih se odklopnik izklopi, kot tudi časovne zakasnitve, se imenujejo njegove časovno-tokovne karakteristike.

Področja uporabe in povezovalni diagram

Dvopolni in 4-polni odklopniki za 380 V 25 A so najpogosteje nameščeni na vhodu oskrbovanega objekta, pred števcem.

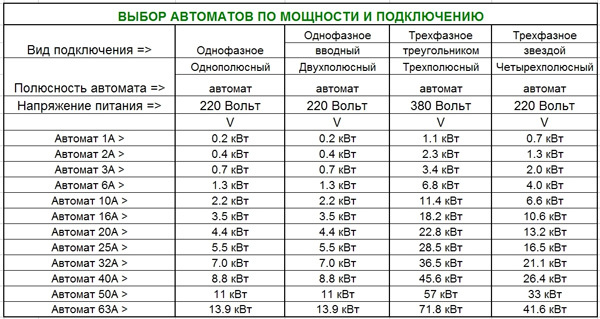

Za vhodne naprave dovoljena moč ne presega 5,5 kilovatov (kW) za enofazno omrežje in ne več kot 9,5 kW za 3-fazni odklopnik 25A.

Enopolne in dvopolne naprave je dovoljeno uporabljati v napajalnih tokokrogih posameznih porabnikov z močjo do 5,5 kW, če ima samo vhodni odklopnik večjo nazivno vrednost toka. Njihovi 3-polni in 4-polni analogi se lahko namestijo, če je potrebno zaščititi tokokroge tokovnih kolektorjev z močjo do 9,5 kW (električne peči in podobne grelne naprave). Preden namestite stroj 25A 380V, morate izračunati dovoljeno obremenitev tako, da seštejete kazalnike za posamezne potrošnike. Pomembno je upoštevati debelino dobavljenih žic. Prerez kabla se določi iz tabel, v katerih je zahtevana vrednost izbrana v skladu z delovnim tokom naprave.

V skladu s PUE se zaščitne naprave, katerih oznaka vsebuje črko "C", izračunajo po formulah za povprečne značilnosti in veljajo za univerzalne. Delujejo lahko v omrežju, na katerega so priključene različne vrste bremen (od žarnice do elektromotorja).

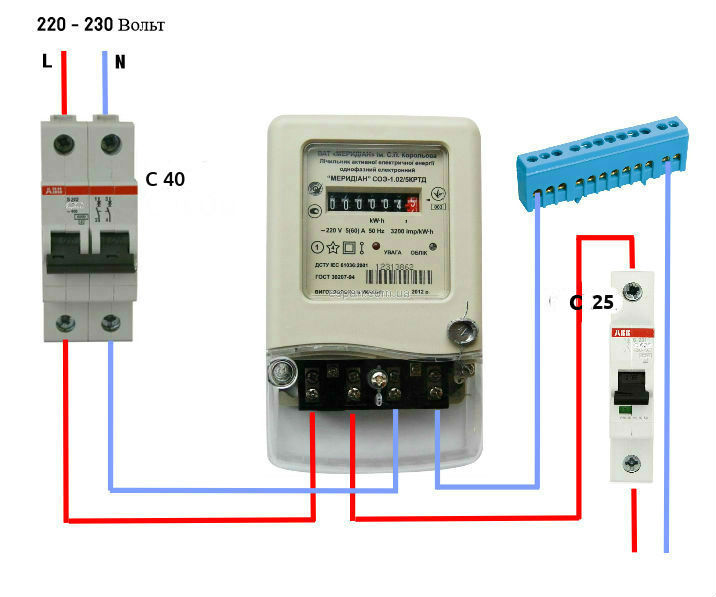

Shema povezave

Pri priključitvi katerega koli stroja je pomembno, da se naučite naslednjega pravila: žice so vedno priključene nanj z zgornjih sponk, od spodaj pa se odstranijo in gredo dlje do obremenitve. Obstajajo izjeme od tega pravila; potem pa je na ohišju naprave prikazan njen poseben povezovalni diagram.

V primeru, da je poleg številk na diagramu ali na kontaktih stroja črka N, je na te sponke priključeno ničelno vodilo. Če na ohišju ni oznake, je povezan s kontakti, označenimi z zadnjimi številkami. Fazni in ničelni vodnik sta vedno povezana na isti strani.

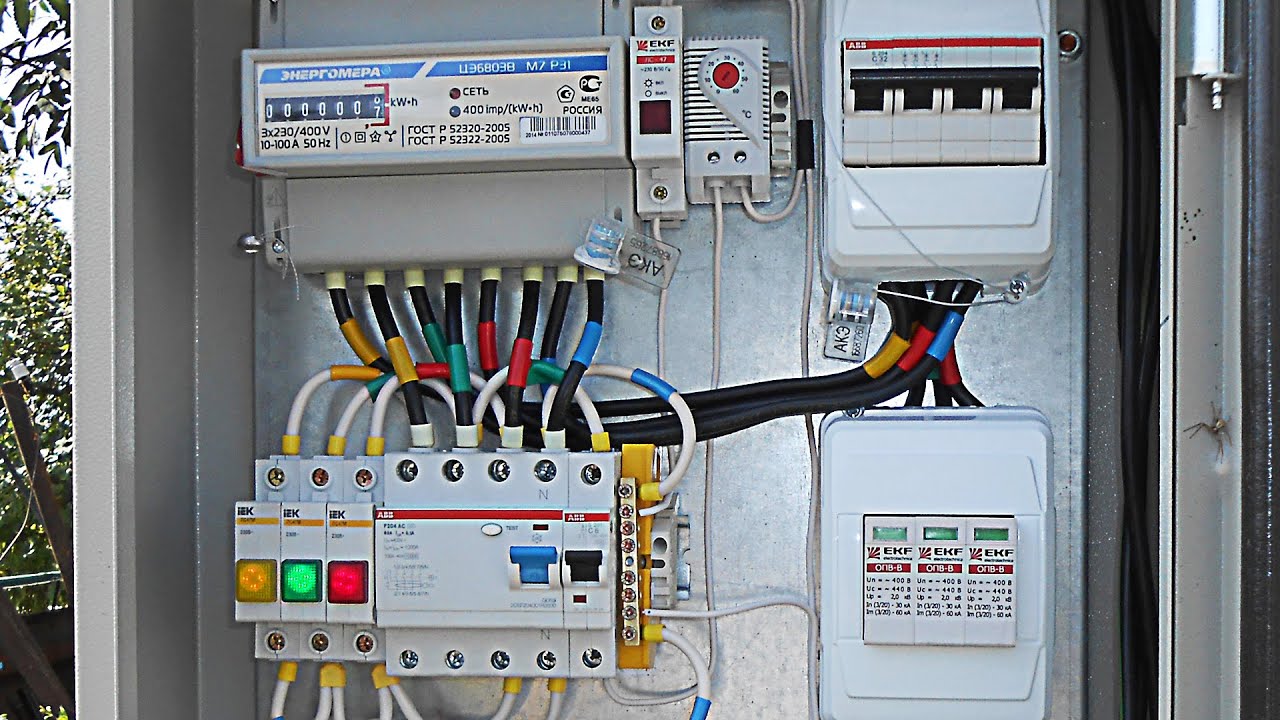

Pomembno je poznati vrstni red, v katerem je naprava vključena v celotno napajalno vezje. Vedno je nameščen pred RCD, saj za normalno delovanje potrebuje fazni vodnik in ozemljitev, linearni stroj pa preklopi eno fazo. Običajno pa so nameščeni na skupno DIN letev, ki se nahaja v razdelilni omari poleg števca.

Proizvajalci in blagovne znamke

Preden izberete in kupite odklopnik C25, se morate seznaniti s podjetji, ki jih zastopajo, in ceno. Znani proizvajalci instrumentov:

• Švedsko-švicarsko podjetje ABB upravičeno velja za vodilnega na trgu električnih izdelkov tega razreda.
• Odklopniki Legrand (Francija) po kakovosti niso slabši od prejšnje blagovne znamke, cene pa so po vrednosti približno primerljive.

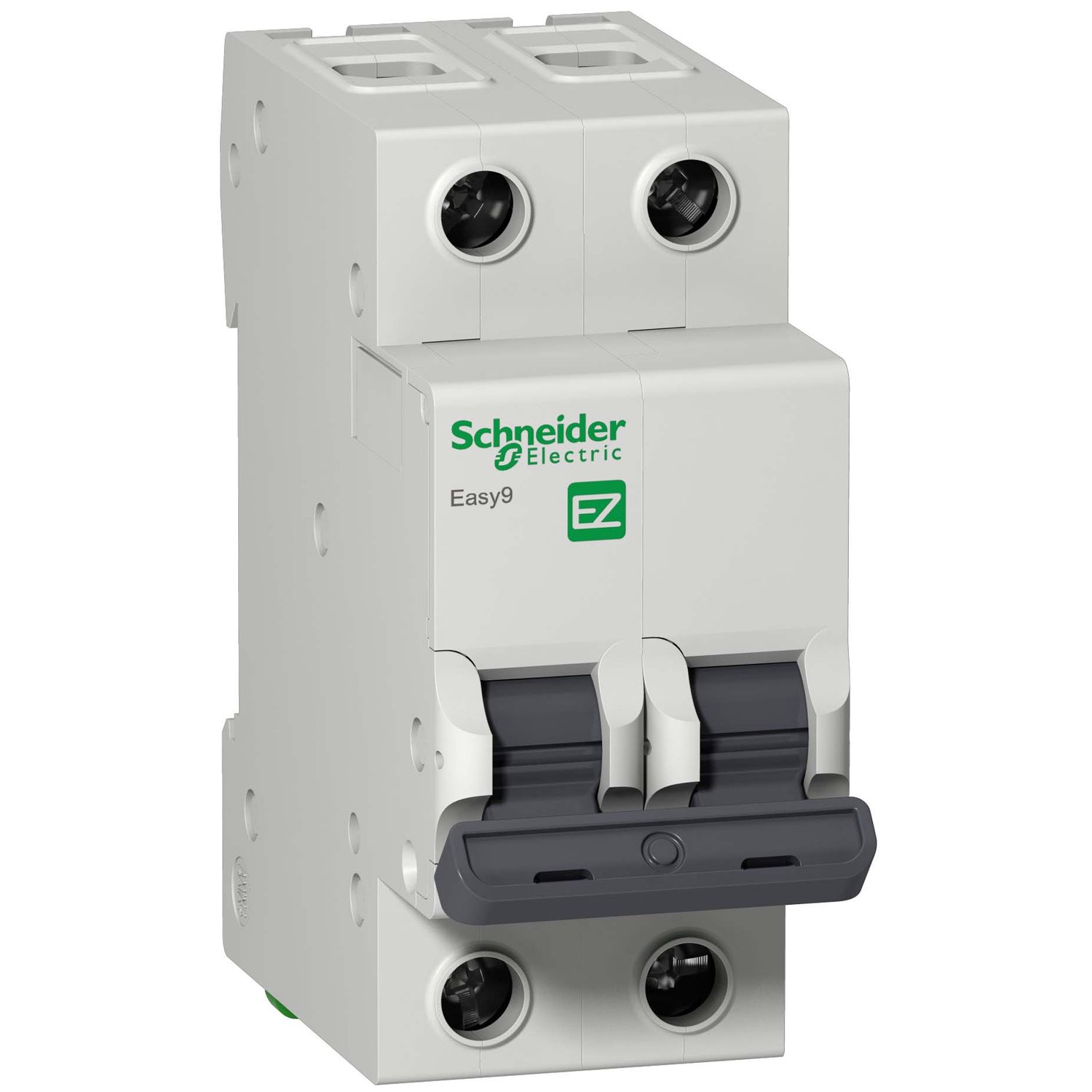

• Izdelki drugega francoskega podjetja (Schneider Electric) so dobro znani domačim potrošnikom, ki pohvalijo ta izdelek.

Cena jurišne puške C25 na domačem trgu se giblje od 100 rubljev. do 100 tisoč rubljev odvisno od števila polov, podjetja in znamke.
