Shema povezave vtičnice: iz vtičnice, s 3 ali 4 žicami

Priključitev vtičnice je postopek, ki ga je treba izvesti med gradnjo in večjimi popravili stanovanjskih, upravnih in poslovnih zgradb. Za izvedbo te dejavnosti ni treba poklicati profesionalnega električarja, vse lahko naredite z lastnimi rokami. Glavni pogoj za izvajanje del na progi je dosledno upoštevanje varnostnih ukrepov. Naprave je mogoče priključiti šele, ko je stanovanje izklopljeno. Prav tako se morate seznaniti z možnimi povezovalnimi diagrami za vtičnice in pravili za njihovo namestitev.

Naprava za vtičnico

Vtičnica je naprava za priključitev porabnikov energije v električno omrežje. Izdelki različnih vrst so zasnovani za napetosti 220 V, 380 V in tokove do 25 A.

Naprava je sestavljena iz naslednjih delov:

• škatla - zasnovana za namestitev notranjih delov in mehanizmov, ki jih ščiti pred vplivom zunanjega okolja;
• telo - uporablja se za pritrditev in povezovanje komponent;
• sponke - za povezovanje žic (sponke ali vijaki);
• kontakti (cvetni listi) - za stik z vtičem napajalnega kabla;
• vpenjalna naprava (noge) - drži telo v vtičnici;
• pokrov - pokriva notranjost in opravlja dekorativno funkcijo.

Sodobne električne točke so opremljene z avtomatskimi stabilizatorji, napravami za diferenčni tok (RCD) in prikazovalniki.

Pogosti tipi

Proizvajalci proizvajajo izdelke, ki imajo široko paleto aplikacij, zasnovane za uporabo v določenih pogojih.

Glede na število potrošnikov se izdelki delijo na enojne in dvojne. Za ustvarjanje blokov s 3-5 točkami so viri združeni v en sistem.

Glede na sposobnost prenašanja obremenitev imajo naprave naslednje nazivne moči:

• šibka - 1,7 kW;
• srednja - 3,4 kW;
• močna - 6,6-10 kW.

Najbolj priljubljeni izdelki v vsakdanjem življenju so tisti, ki so zasnovani za napetost 230 V in tok 16 A.

Glede na stopnjo zaščite pred električnim udarom so izdelki razdeljeni na običajne in ozemljene. Zaščitene vtičnice imajo zunanje kontakte, ki so priključeni na ločen terminal, na katerega je priključena ozemljitvena žica.

Ker se naprave in oprema z določenimi lastnostmi uporabljajo na različnih področjih življenja, imajo vtičnice ustrezno konfiguracijo.

Število konektorjev je naslednje:

• 2 - faza in nič;
• 3 - 2 fazi in nič;
• 3 - faza, nič, zemlja;
• 4 - 2 fazi, nič, zemlja;
• 5 - 3 faze, nič, zemlja.

Pomembna značilnost je stopnja zaščite vtičnic pred vlago.Ta indikator je na ohišju izdelka označen s črkami IP in številkami.

Razvrstitev glede na stopnjo zaščite je naslednja:

• IP 0-24 - ne;
• IP 25-40 - proti brizganju;
• IP 41-54 - od šibkih vodnih tokov, opremljenih s pokrovom;
• IP 55 + - absolutno, imajo zaprt čep.

Glavna razlika med izdelki je način namestitve.

Način namestitve ožičenja in vtičnice

Odvisno od materiala, iz katerega je izdelana nosilna površina, je izbrana metoda za polaganje vodov in namestitev naprav.

V skladu z zahtevami SNiP so možne naslednje možnosti namestitve:

1. Interno. Uporablja se v zgradbah iz opeke in betona. Če so nosilne stene dovolj debele, se izvaja v hišah iz penastih blokov. Kabli, montažne doze in vtičnice so zakopani v podlago in zatesnjeni z malto. Preklopne povezave so skrite, če so poškodovane, se obnovitev napajanja izvede z odpiranjem kanalov ali namestitvijo nove linije. Polaganje se izvaja samo v navpični in vodoravni smeri. Napačna možnost je diagonala. Tak pristop k varčevanju z materialom, časom in trudom je prepovedan z regulativnimi dokumenti.
2. Na prostem. Uporablja se za elektrifikacijo stavb iz lesa, zidnih blokov iz poliuretanske pene in mavčnih plošč. To pravilo narekujejo zahteve požarne varnosti in nizka nosilnost temeljev. Morate natančno vedeti, kako priključiti vtičnico v takih zgradbah, tako da je sistem funkcionalen in vzdržljiv. Kabli in točke so pritrjeni na površino sten odprto ali v kanalih.

Vsaka metoda ima svoje prednosti in slabosti. Izbira je narejena na podlagi analize vseh dejavnikov glede regulativnega okvira in enostavnosti uporabe.

Komponente

Splošna ureditev električnega tokokroga v stavbi je enaka za notranje in zunanje konstrukcije.

Vključujejo naslednje elemente:

• Vnosna plošča. Vsebuje varovalke, stikalne bloke in šaržna stikala. Iz ščita sega ena ali več črt.
• Kabli. Razširijo se po stavbi do končnih točk, ki so vtičnice in ključna stikala. Močne naprave (grelniki vode, električni štedilniki) je priporočljivo priključiti neposredno na pakirnike. Vrsta kabla se določi glede na največjo obremenitev, ki jo ustvarijo gospodinjski aparati. Za ožičenje do stropa je dovolj linija z vodniki s presekom 1-1,5 mm. Za nižjo raven mora biti ta številka najmanj 2,5 mm.
• Vtičnice. Glede na pogoje delovanja so izbrane naprave z dvema ali tremi terminali. V kopalnici in kuhinji je treba namestiti ozemljene vtičnice. Kjer ni načrtovana uporaba močne opreme, lahko namestite naprave s fazo in ničlo.



• Stikala na ključ. Izdelki imajo lahko od enega do treh gumbov, nekateri modeli so opremljeni z LED. Da bi se izognili dodatnim delom na polagalnih linijah, se uporabljajo kombinirane naprave v kombinaciji z vtičnicami.
• Montažne škatle. Zasnovan za ožičenje v vsaki sobi. Za povezavo žic se uporabljajo zbiralke, spone, vijaki in matice ali zavoji.
• Ozemljitveni vod in tokokrog. Kot prevodnik se uporablja bakrena žica s prerezom 10 mm ali več; vezje je izdelano iz bakrenih ali železnih profilov in fitingov. Zatiči so zabiti v tla 200-300 cm.

Merilnik je mogoče namestiti v stanovanju, na vhodu ali v posebni škatli na ulici.

Vrsta povezave

Izbira vtičnic za vaš dom je odvisna od vrste ožičenja, ki je nameščeno v njem. V zgradbah različnih serij so položeni kabli z 2, 3 in 4 jedri. Označevanje vam bo pomagalo ugotoviti, čemu so namenjene.

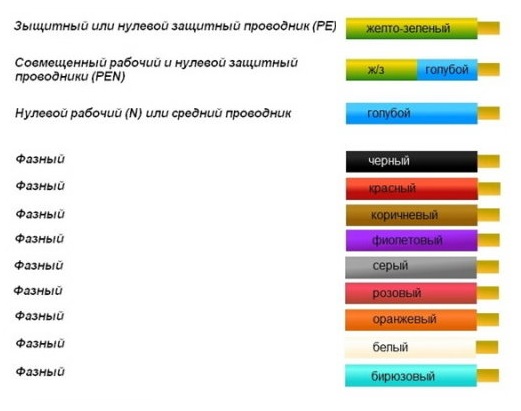

Barva izolacije ustreza naslednjim značilnostim:

• rdeča (rjava) - faza;
• modra - nič;
• zeleno-rumena - zemlja.

Če so vse žice enako obarvane, morate uporabiti indikator, da ugotovite njihovo identiteto.

Preden priključite vtičnico, morate določiti mesta za namestitev gospodinjskih aparatov.

Preklop lahko izvedete na naslednje načine:

1. Če je ozemljitev, vendar ni priključena, sta nevtralna in faza privita, rumeno-zelena žica je upognjena in izolirana.
2. Primerni sta dve fazi - obe žici sta zviti in pritrjeni na en kontakt ali pa se ena od njih prenese na sosednjo napravo.
3. Tri faze. Možnost je enaka - skozi žice do točk ničla povezuje tri kontakte.

Odklop vtičnic se izvede v primerih, ko je treba izdelek zamenjati ali opraviti njegovo vzdrževanje - očistiti kontakte, priviti vijake, tesneje pritrditi v škatlo.

Na kateri višini naj bodo nameščene vtičnice?

Električnih točk ni mogoče namestiti, kjer koli želite, glede na estetsko ali praktično stran vprašanja.

Za postavitev naprav obstajajo naslednji standardi:

Neupoštevanje teh parametrov lahko povzroči globo inšpektorja ali popoln izklop doma iz omrežja.

Sheme za priključitev vtičnic na električno omrežje

Pri izvajanju električne energije v hišo se uporabljajo naslednje sheme:

1. Vzporedno (zanka). Uporablja se v primerih, ko je nepremičnina opremljena s trifaznim vodom. Vsaka točka je povezana z ločeno žico, skozi katero se napaja električna energija. Ta možnost je priročna, ker se lahko hkrati povežete z več močnimi porabniki hkrati.
2. Dosledno. Uporablja se v hišah, kjer je kabel sestavljen iz samo dveh jeder - faze in ničelnega. V takih primerih so mostički nameščeni med sponkami z enakimi poli. Ne smemo pozabiti, da skupna obremenitev ne sme preseči moči ene točke.

Ne glede na izbiro vezja morate uporabiti žice, katerih presek ustreza največjim obremenitvam.

Postopek namestitve

Namestitev vtičnic je postopek, ki se izvaja v določenem zaporedju.

Najprej morate pripraviti naslednja orodja in materiale:

• perforator;
• bolgarščina;
• raven;
• ruleta;
• indikator;
• nož;
• klešče;
• izvijač;
• svinčnik;
• lopatica;
• cement;
• pesek;
• temeljni premaz za beton.

Pri nameščanju električnega sistema morate nositi zaščitna očala, rokavice in respirator.

Pripravljalna dela

Obseg tega postopka je odvisen od tega, ali bo položen nov kabel ali bo vse omejeno na zamenjavo vtičnice.

Zaporedje dejanj pri elektrifikaciji stavbe v gradnji ali njeni večji prenovi se izvaja:

1. Sestavljanje diagrama in označevanje. Izračunati je treba tako, da so luknje za montažne škatle na isti navpični ali vodoravni liniji.
2. Krušenje sten. Za kabel so narejeni utori, za konice pa okrogle luknje.Po vrtanju so med seboj povezani za namestitev skakalcev. Odprtine očistimo prahu in drobtin ter obdelamo s temeljnim premazom. Če je izbrana zunanja metoda, so nameščeni kanali ali pritrdilni elementi - plastične škatle, kovinske ali plastične cevi, keramični izolatorji, vrvice.
3. Montaža vtičnic. Od njih se odlomijo čepi, nato pa se izdelki premažejo z raztopino in vstavijo v luknje. Odvečni kiti se odstranijo.

Ko se raztopina popolnoma strdi, jo zbrusimo poravnano s površino stene.

Priključitev žic na vtičnico

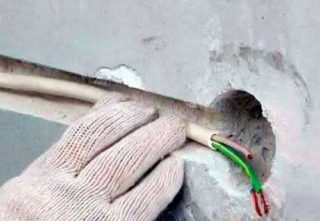

Da preprečite poškodbe kabla, ko se zgradba skrči ali pride v stik z vlago, ga je treba potegniti skozi valovito plastično cev. Po tem je kanal zazidan v žlebove. Konci kabla so speljani v montažne doze, tako da ostane dovolj materiala za povezavo. Nadaljnji ukrepi se izvedejo, ko se raztopina popolnoma strdi.

Priključitev vtičnice

Preden priključite žice v vtičnico, se morate prepričati, da niso pod napetostjo. Da bi se popolnoma zaščitili, izklopite vhodno stikalo.

Po tem morate narediti naslednje:

1. Odstranite izolacijo s kabla in nato z žil, tako da izpostavite 10-12 mm kovine.
2. Če je žica bakrena, jo zvijte in spajkajte. To bo preprečilo oksidacijo.
3. Konce žic pritrdite na luknje na sponkah. Zategnite vijake čim tesneje.
4. Ohišje vtičnice vstavite v namestitveno dozo. Po poravnavi ga pritrdite s tačkami.
5. Namestite pokrov. Trdnost pritrditve preverite s čepom - večkrat ga vstavite in izvlecite iz konektorjev.

Po tem lahko dovajate elektriko in uporabljate točko.

Kako pravilno priključiti vtičnico iz vtičnice

Najbolj priljubljen način povezovanja vtičnic je namestitev mostičkov med njihovimi terminali.

Prednosti te rešitve so naslednje:

• enostavnost izvedbe;
• za novo linijo ni treba žlebiti stene;
• hitrost izvajanja;
• minimalna poraba materialov.

Obstajajo tudi slabosti:

• veliko število priključkov prispeva k ogrevanju vezja;
• obstaja nevarnost zrahljanja žic in kratkega stika;
• Še vedno boste morali vrtati in rezati - narediti morate kanale in luknjo za steklo.

Če skrbno opravite vsako fazo dela, bo struktura močna in varna.

Značilnosti povezave v tri- in štirižilnih omrežjih

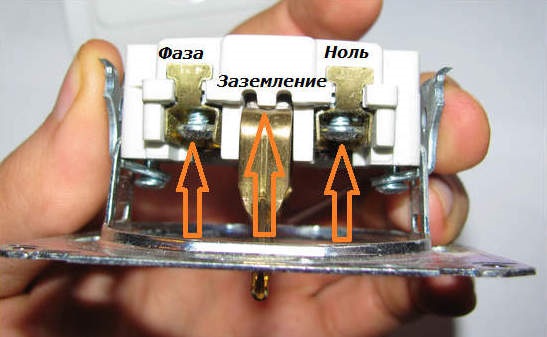

Prisotnost trižilnega omrežja v hiši pomeni, da poleg faze in nevtralnega obstaja tudi ozemljitveni vod. Za priključitev na takšno ožičenje morate kupiti vtičnice s tremi priključki. Faza in nič sta pritrjeni na skrajne kontakte, na sredini pa je ozemljitev.

Štiri žice pomenijo, da sta v hišo dobavljeni dve fazi. Drugi vodnik se lahko uporablja za neposredno povezavo dvojnih točk. Pri priključitvi na eno vtičnico je priporočljivo izolirati in upogniti drugo fazo, saj dve žici ne bosta prilegali v eno luknjo.
