Poleg glavnih strukturnih enot ozemljitvene naprave vključujejo dodatne elemente, ki opravljajo pomožne funkcije. Ti vključujejo ozemljitveni terminal, skozi katerega je priročno povezovati in preklapljati bakrene vodnike. V ta namen njegova zasnova vključuje posebne vpenjalne dele, ki zagotavljajo zanesljivost oblikovane objemke.
Zasnova in namen
Najenostavnejši primeri sponk za ozemljitvene palice so sestavljeni iz naslednjih delov:
- dve premični tlačni plošči;
- os, ki ju drži skupaj;
- vzmetni element.
Industrija je začela proizvodnjo enostavnih in priročnih ozemljitvenih sponk iz kratkostičnega voda, nameščenih z enim klikom. Druga vrsta kontaktnih konektorjev je podobna objemki zmanjšane velikosti.
Glavni namen vseh vrst in tipov sponk je njihova uporaba v delovnih tokokrogih kot naprave, ki zagotavljajo zanesljiv stik z ozemljitvenimi bakrenimi vodniki. S temi izdelki lahko ozemljite ne samo delovne vodila, ampak tudi zaščitne vodila.
Vrste izdelkov

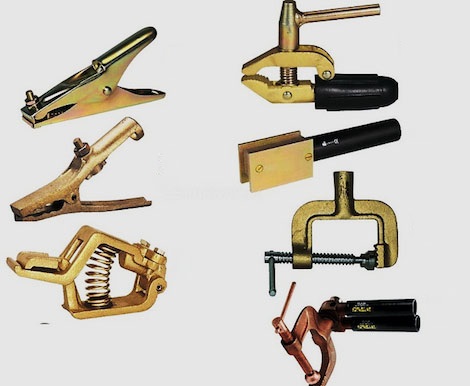

V ozemljitvenih napravah se uporabljajo naslednje vrste sponk, ki se razlikujejo po svoji zasnovi:
- sponke za sponke;
- vijačne sponke;
- magnetni izdelki;
- posebni terminali.
Glede na način uporabe se razlikuje med ozemljitvenim priključnim blokom za enkratno uporabo in "instrumentalnim".

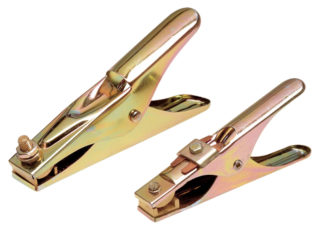

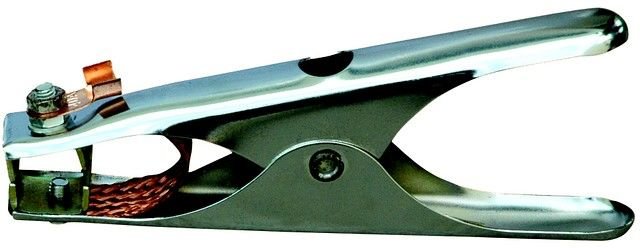

Strokovnjaki sponke imenujejo sponke za zobe ali preprosto "pes" ali "krokodil". To je razloženo z dejstvom, da imajo dva dela, ki izgledata kot čeljusti. Gibljive komponente so povezane z vzmetjo, tako kot navadna ščipalka. Na domačem trgu so ti izdelki predstavljeni z linijo pod splošnim imenom "KZ", ki vključuje na primer model KZ-20.
Ta isti razred sponk vključuje tako priljubljene terminale, kot sta KS-124 ali TWT-LSA-CRML.

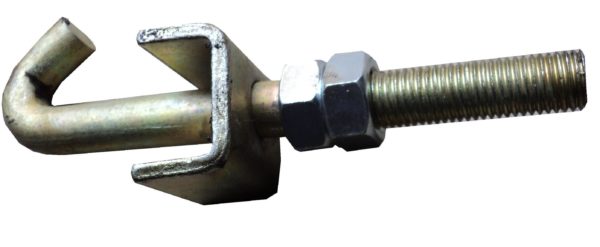

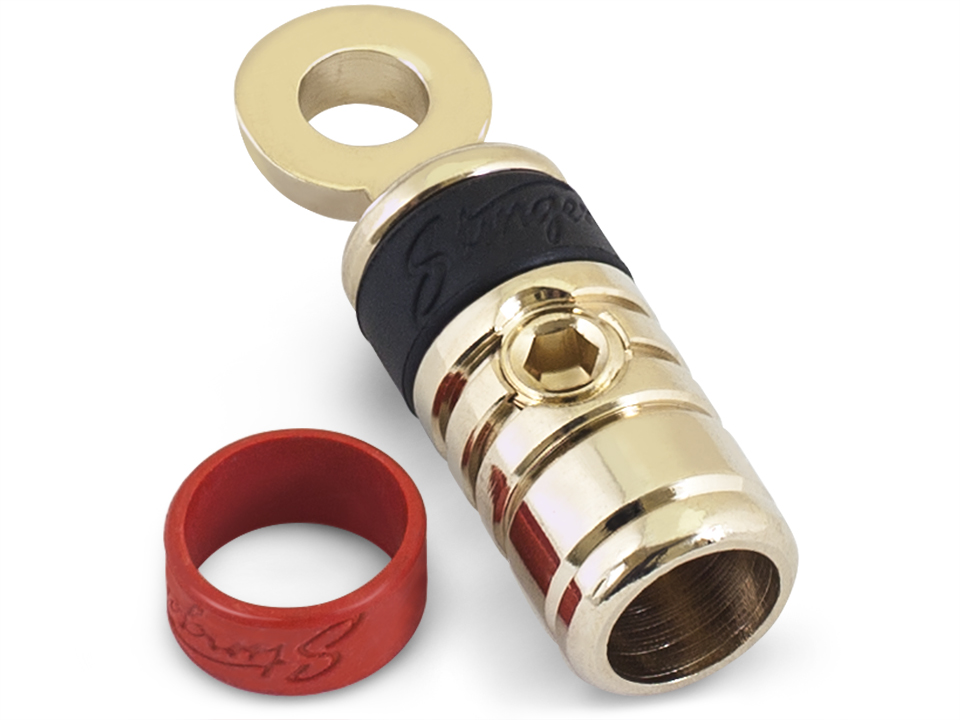

Konektorji z navojem so kompaktne sponke za stiskanje vodnikov in so varno pritrjeni z navojno krilato matico. Tipičen predstavnik teh izdelkov je ruski terminal UN 42-171 in 300A (ZDA). Niso zelo priročni za uporabo, saj potrebujejo več časa za namestitev na ozemljitveno tirnico. Po drugi strani pa ti terminali zagotavljajo zanesljivejšo povezavo z dobrim površinskim kontaktom.

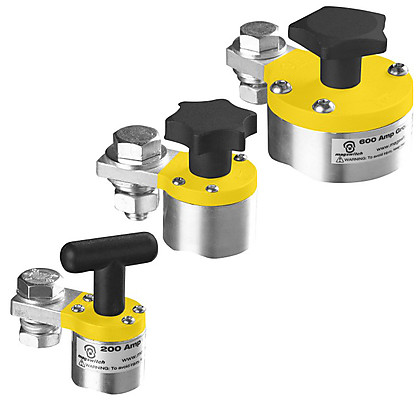

Magnetni izdelki se uporabljajo predvsem na težko dostopnih mestih ali kadar je ozemljena struktura velika. Prednost imajo v primerih, ko ni mogoče uporabiti drugih vrst terminalov.
Ti vzorci vam omogočajo priključitev ozemljitvenega vodnika na naslednje konstrukcijske elemente:
- standardna DIN letev;
- kovinske cevi z debelimi stenami;
- žična mreža.
Ruske izdelke magnetnega tipa prepoznate po kratici MKZ.
Sponke za enkratno uporabo se uporabljajo v nizkotokovnih in signalnih električnih tokokrogih, nameščenih v osebnih računalnikih, avdio opremi in kabelskih sistemih.Ime so dobili po tem, da se odstranijo skupaj s kosom žice, zato so neprimerni za nadaljnjo uporabo. Vzorci te vrste vključujejo izdelke nemškega podjetja ADC Krone.
Posebne sponke so potrebne, ko je treba ozemljitvene vodnike priključiti na elemente električnih konstrukcij. Njihov tipični predstavnik so izdelki, ki se uporabljajo za ozemljitev polic za polaganje električnih kablov. Izdelani so na mrežni osnovi, kar omogoča povečanje odvzema toplotne energije iz kabelskih vodov.
Pladnji morajo biti ozemljeni ne samo zaradi preprečevanja uničenja izolacijske plasti, ampak tudi zaradi izravnave in ponastavitve induciranega potenciala. Da bi to naredili, so na njihovih stenah nameščeni posebni nosilci z vodniki, pritrjenimi v njih. Terminale naprav prepoznamo po značilni oznaki »C« (njihovo uvoženo ime je »banana«). Izdelani so v obliki povezovalnega vodila, montiranega za ozemljitev električnih panojev in kovinskih okvirjev.
Tehnični parametri
Glavni tehnični indikatorji ozemljitvenih sponk vključujejo:
- največji tok, ki ga lahko prenesejo, ne da bi pri tem poslabšali kakovost stika;
- kot odpiranja gibljivih delov za kanine in navojne vzorce;
- dimenzije in teža.
Glavna značilnost izdelkov je največji pretok toka, ki je običajno označen na ohišju v obliki več številk. Za natančno vrednost je treba številko oznake pomnožiti z 10.
Tehnične parametre je bolj priročno upoštevati na primeru priključnih blokov znamke KZ-300 "Krass". Odlikuje jih povečana odpornost na tokovne razelektritve velike moči in imajo udoben kot odpiranja za delovanje.Za drug model (na primer KZ-50) je značilna moč toka 500 amperov.
Izbira pravega vzorca
Glavna merila, ki se upoštevajo pri izbiri sponk, vključujejo:
- Elastičnost vzmeti zagotavlja zanesljivo pritrditev. Šibka objemka ne bo vzdržala teže kabla, ki ga pritrdite.
- Zadosten kot odpiranja omogoča montažo na velike strukturne elemente.
- Material, iz katerega je izdelan terminal. Običajno ima prednost baker.

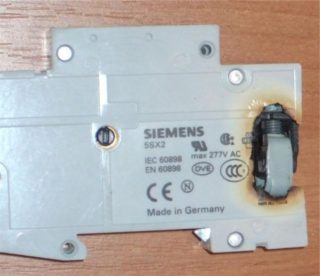

Pogosto so v prodaji poceni terminalski izdelki, katerih delovni deli so izdelani iz kovine s tanko plastjo bakrene prevleke, ki je bolj podobna ponaredku. Težava pri vseh tovrstnih izdelkih je njihovo močno segrevanje, ko teče električni tok. Poleg tega jih je po videzu skoraj nemogoče ločiti od pravih, čisto bakrenih terminalov.
Za prepoznavanje ponaredkov strokovnjaki svetujejo uporabo magneta, ki ne reagira na bakrene materiale.
Če je pomotoma kupljen ponarejen jekleni terminal, na njegovi osnovi ni težko izdelati popolnoma bakrenega izdelka. Najti morate surovec iz bakra ali medenine in s kupljenim terminalom narediti nov visokokakovosten izdelek z lastnimi rokami, kot če bi uporabljali šablono. Pri izbiri pasjih sponk bodite pozorni na položaj bakrene ali pobakrene letve.
Če med delovanjem pride v stik z elementi kovinskih konstrukcij, bo treba izdelek zavreči. Prisotnost takega stika bo privedla do pregretja materiala končne vzmeti, kar lahko v izjemnih primerih povzroči hude opekline operaterja (če ni hladilnega telesa).Poleg tega izdelki iz materiala, deformiranega zaradi pregrevanja, niso več primerni za uporabo. Da bi se izognili neprijetnim posledicam, strokovnjaki svetujejo izbiro blagovne znamke sponke s priročno lokacijo traku, ki ne pride v stik s kovinskimi deli konstrukcij.
Pred nakupom potrebnega pritrdilnega elementa se morate najprej seznaniti z obstoječimi sortami terminalov, predstavljenih na domačem trgu. Za izdelke zahtevanega razreda so značilne naslednje lastnosti:
- uporaba visokokakovostnih materialov;
- elastična vzmet;
- velik kot odpiranja.
Nakup nekvalitetnega izdelka lahko povzroči njegovo okvaro in postane neupravičena izguba časa in denarja. To bo povzročilo zamudo pri varjenju ali podobnem postopku in ne odpravi možnosti okvare opreme.
Vsak kakovosten izdelek spremlja certifikat, ki ga kupec izroči na njegovo prvo zahtevo.
