Svetlobne naprave se uporabljajo za ustvarjanje razsvetljave v domovih, industrijskih zgradbah, na ulici, v muzejih in drugih prostorih. Eden takih izdelkov za ustvarjanje umetne svetlobe je svetilka DRL. To je naprava, ki spada v kategorijo živosrebrnih sijalk. DRL ima drugačen način delovanja od drugih svetlobnih virov, kar je treba vnaprej razumeti pred nakupom ali pri izbiri analogov.

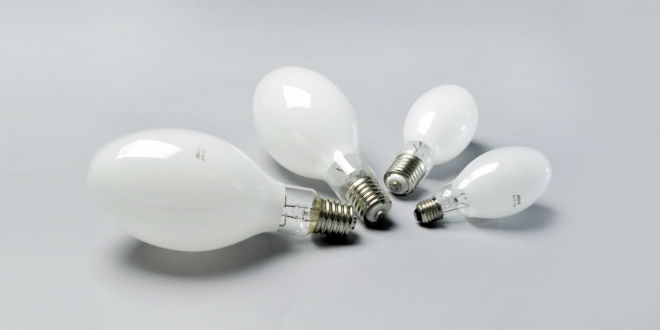

Kaj je svetilka DRL
Najprej je vredno razumeti ime, saj s tem imenom mojster določa značilnosti in delovne pogoje. Okrajšavo DRL je mogoče dešifrirati na naslednji način:
- D – vrsta vžiga. Vir se vžge pod vplivom električnega obloka, ki nastane ob uporabi napetosti.
- R – živo srebro.
- L - pretvorba ultravijolične svetlobe v vidno svetlobo se izvaja s pomočjo fosforja.
Tudi v oznaki za črkami lahko vidite digitalno trimestno kodo. Prikazuje moč, za katero je svetilka zasnovana. V prodaji lahko najdete naprave z močjo 150 W, 200 W, 250 W, 400 W in drugimi vrednostmi obremenitve. V vsakdanjem življenju se običajno uporabljajo žarnice 250 W in 400 W.
Oblikovne značilnosti in načelo delovanja

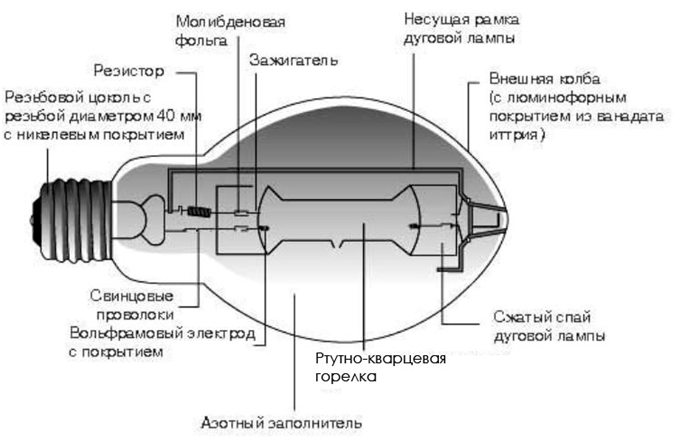

Žarnica DRL ima standardno zasnovo za plinske sijalke. Sestavljen je iz treh delov - steklene bučke, podstavka in gorilnika. V notranjosti gorilnika so elektrode in omejevalni upor. Zrak v bučki se izprazni, nato pa se napolni z dušikom. Na notranjo površino je nanesen fosfor. Gorilnik vsebuje mešanico inertnih plinov in živega srebra. Nosilci žarnic so različni, standard je E14 in E27.
DRL žarnice delujejo podobno kot plinske sijalke. Ko je napetost priključena na dele pod napetostjo, pride do žareče razelektritve. Posledično se kopičijo elektroni in ioni, notranjost cevi pa se segreva. Živo srebro izhlapi, žareča razelektritev postane lok. Z večanjem količine živosrebrnih hlapov se povečuje svetlost sijaja. Nastala ultravijolična svetloba zadene fosfor. Pri prehodu skozenj se pretvori v vidno sevanje.
Glede na pogoje delovanja je čas, da se žarnica prižge in doseže navedene parametre, približno 4 minute. Z naraščanjem temperature se ta čas zmanjšuje.

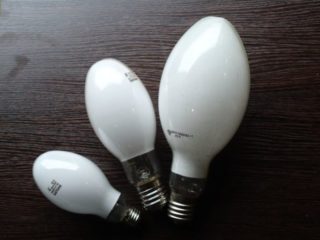

Vrste svetilk DRL
DRL svetilke imajo več modifikacij, ki imajo različne tehnične lastnosti in pogoje delovanja.

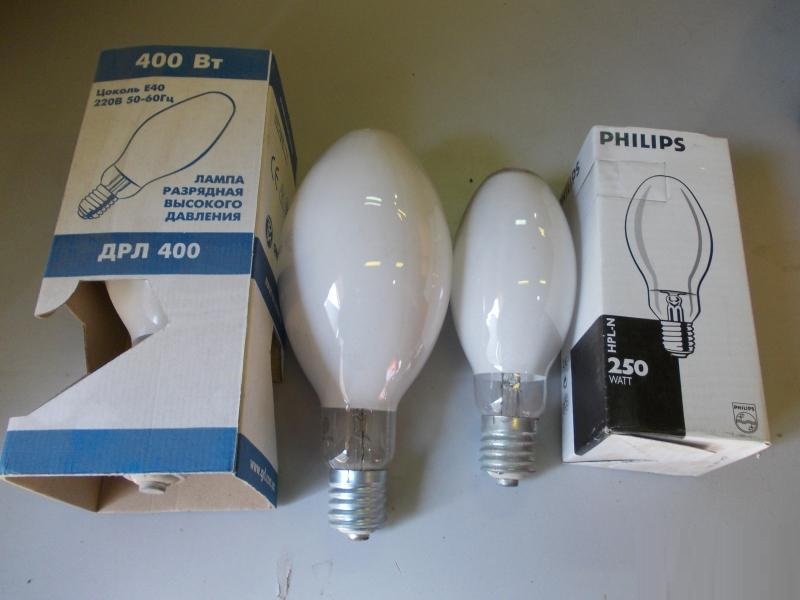

- Klasična svetilka DRL. Standardna modifikacija. Slabosti modela vključujejo visoko segrevanje med delovanjem, občutljivost na spremembe napetosti in dolgo časa za doseganje optimalnih lastnosti delovanja. Najpogostejši sta svetilka DRL 250 in DRL 400. Svetlobni tok DRL 250 omogoča uporabo naprave v domači razsvetljavi.
- DRV ali DRVED – volfram živosrebrna (eritemsko volframova) žarnica.Izdelek se zažene brez uporabe dušilke in ima izboljšano učinkovitost oddajanja svetlobe.
- DRLF - za razliko od standardne svetilke ima izboljšane lastnosti zaradi prevleke žarnice z odsevnim materialom.
Vse naštete vrste se lahko med seboj zamenjajo.

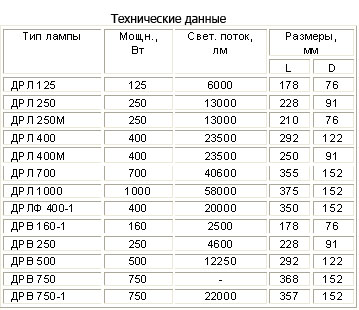

Specifikacije
Pomembni kazalci so tudi:
- Svetlobni tok. Ta vrednost določa, koliko žarnic je potrebnih za ustvarjanje zahtevane ravni osvetlitve na enoto površine. DRL 400 ima svetlobni tok 18.000 lm.
- Približen čas delovanja. Prikazuje, koliko ur lahko žarnica deluje pod navedenimi pogoji.
- Osnova. Nastavi parametre za lestenec ali drugo svetilko.
- Dimenzije.
- Napajalna napetost.
Vse te parametre, kot tudi pogoje delovanja, najdete v dokumentaciji za svetilko.
Področje uporabe
Svetlobne naprave DRL se aktivno uporabljajo kot vir umetne svetlobe pri zunanji in notranji razsvetljavi: za osvetlitev cest, avtocest, parkov in trgov, pa tudi proizvodnih objektov in industrijskih delavnic z močjo več megavatov.
Izdelki DVR se uporabljajo v istih objektih kot DRL, pa tudi pri razsvetljavi kmetijskih podjetij, ki gojijo različne pridelke v izolirani zemlji. To so lahko rastlinjaki, rastlinjaki, vrtovi.
Priključitev svetilke

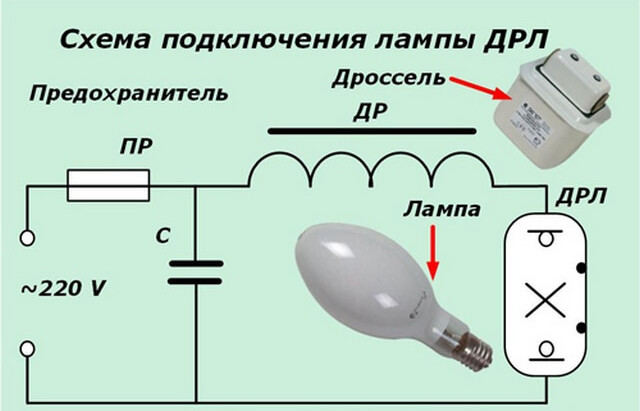

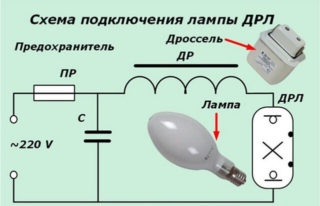

Modifikacija DRV ne zahteva dušilke za povezavo. Žarnico lahko priključite direktno na električno omrežje. Diagram povezave plinske luči zahteva predstikalno napravo. Ta naprava omogoča regulacijo toka v določenih mejah.Z dušilko lahko preprečite izgorevanje svetlobnega vira in ustvarite način za zagon. Induktor tudi popravi delovanje naprave s stabilizacijo delovne napetosti, ki se dovaja na kontakte.
Obstajata dve vrsti dušilk - neodvisne in vgrajene. Vgrajeni so v različne izvedbe svetilk in so odvisni od mesta namestitve predstikalne naprave (balasta).
Na izbiro modela balasta vplivajo naslednji parametri:
- električna moč žarnice;
- delovni tok in napetost;
- temperatura navitja;
- največje dovoljeno ogrevanje;
- največja izguba moči;
- faktor moči.
Najpogostejša okvara plinskih žarnic DRL je povezana s težavami s predstikalnimi napravami. Naprava med delovanjem ne sveti. Zaradi tega je pomembno, da lahko preverite delovanje plina. To lahko storite z multimetrom, ki bo preveril celovitost navitij in prisotnost kratkega stika med zavoji.
Drug način preverjanja je z žarnico z žarilno nitko enake moči, ki je zaporedno priključena na tokokrog. Če je izdelek v dobrem stanju, se lučka prižge s polovično močjo ali utripa. Če luči ni, lahko ocenite, da je navitje poškodovano. Preveč svetla lučka kaže na prisotnost medobratnega kratkega stika.

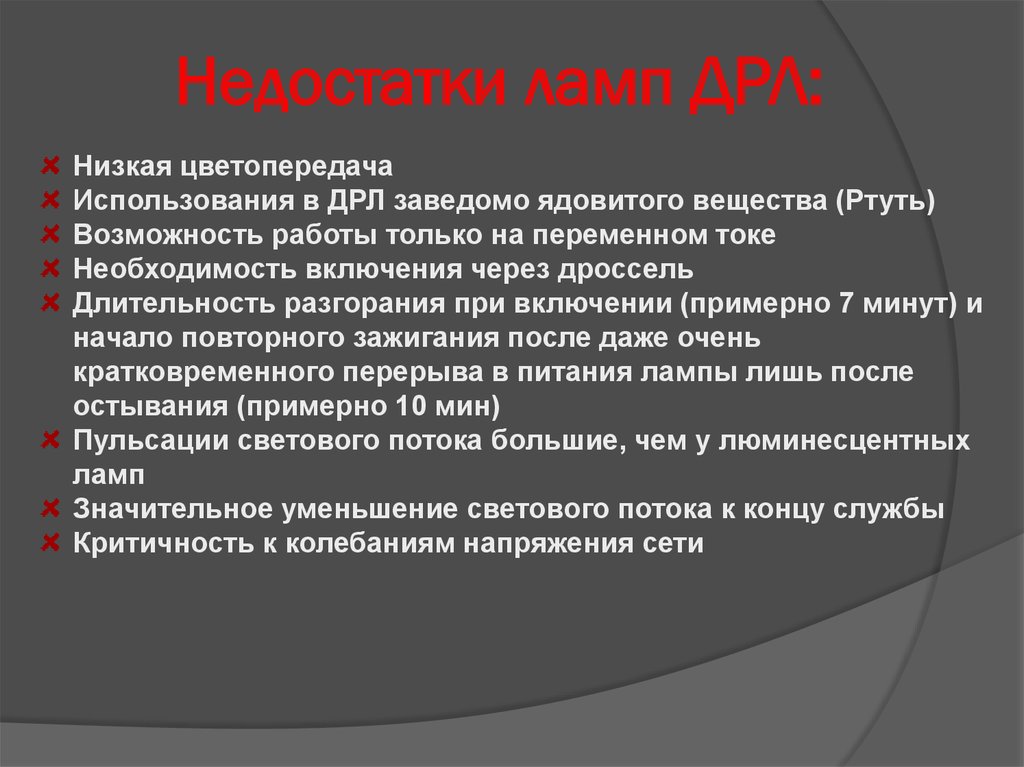

Prednosti in slabosti
DRL svetilke so precej priljubljeni viri svetlobe. To je posledica njihovih pozitivnih lastnosti, ki vključujejo:
- dolga življenjska doba;
- kompaktnost;
- standardni podstavki;
- dober svetlobni tok;
- zmanjšana poraba energije.
- Občutljivost na spremembe napetosti.
- Prisotnost pulsacij, ki so škodljive za zdravje ljudi.
- Dolg čas vžiga.
- Prisotnost škodljive ultravijolične svetlobe.
- Spremembe svetilk imajo nižjo učinkovitost in življenjsko dobo.
- Prisotnost škodljivih sestavin v sestavi.
- Krhkost. Stekleno bučko je enostavno zlomiti, zato morate z napravo delati previdno.
- Težave pri recikliranju. Zaradi živega srebra in drugih škodljivih snovi, ki jih naprava vsebuje, žarnice ne smete odvreči med gospodinjske odpadke. Odlaga se na posebnih zbirnih mestih.
Kljub vsem prednostim takšnih svetlobnih virov večina porabnikov električne energije preide na LED analoge. So varnejši, imajo daljšo življenjsko dobo in izboljšano delovanje. LED svetilka E40, analogna DRL 400, je že praktično nadomestila izdelek, ki deluje na principu praznjenja v plinu.
Leta 2014 je Ruska federacija podpisala konvencijo Minamata. V skladu s tem dokumentom je treba z letom 2020 ustaviti proizvodnjo, uporabo, izvoz in uvoz izdelkov iz živega srebra. Naprave za praznjenje plina so prepovedane, zato je zdaj priporočljivo razmišljati o zamenjavi DRL 400 z LED žarnicami z izboljšanimi lastnostmi in visoko stopnjo prijaznosti do okolja. To velja tako za domače kot industrijske in ulične svetilke.
Po sreči so izdelali visokotlačne živosrebrne sijalke tipa DRL, kot sijalke, zasnovane posebej za delovanje samo na izmenični tok industrijske frekvence.Vendar pa mi je praktično testiranje vseh teh sijalk na čisti enosmerni tok omogočilo ne le odpravo njihovega vizualno škodljivega utripanja svetlobnega toka, temveč tudi podaljšanje njihove fizične življenjske dobe za znaten odstotek!!! Dejstvo je, da ko v njih gori obločna razelektritev na izmenični tok, ves izhlapeni aktivni material oddajnika iz njihovih oksidnih samogrevalnih katod s periodično spremembo polarnosti izmeničnega toka v obločni razelektritvi v žarnici, se meče z ene strani na drugo, odvisno od smeri toka v obločni razelektritvi v žarnici, in se v suspendiranem stanju odlaga na celotno notranjo površino kremenčevega balona razelektritvene cevi sijalke in jo močno počrni!!! Če pa se v kvarčni razelektritveni cevi žarnice DRL vžge oblok neprekinjenega čistega enosmernega toka, se vzorec obrabe žarnice dramatično spremeni v ugodno smer. Namesto tehtanja izhlapenega aktivnega materiala oddajnika oksidnih katod žarnice z njegovim kasnejšim postopnim odlaganjem na stene kremenčeve razelektritvene cevi žarnice z njihovim črnenjem, pri praznjenju z enosmernim tokom obloka njegov enostranski prenos iz anode z odlaganjem na katodo z minimalno emisijo na stenah kremena prevladujejo razelektritvene cevi žarnice z njihovim črnenjem. In kvarčna žarnica razelektritvene cevi svetilke vzdolž celotne linearne dolžine ostane praktično prozorna večino svoje življenjske dobe, le rahlo počrni proti svoji katodi, s čimer ohranja prepustnost svetlobe. In s tem delovanje visokotlačnih živosrebrnih žarnic tipa DRL na povsem enosmerni tok bistveno podaljša njihovo življenjsko dobo in ohrani njihov prejšnji svetlobni tok brez tako brutalnega upada.Pri delovanju na povsem enosmerni tok se svetilka DRL obnaša kot zmogljiva zener dioda, podobno kot sklop zaporedno vezanih LED, in namesto zanjo namenjene balastne dušilke za stabilizacijo delovnega toka potrebuje podobne rešitve vezja za napajanje LED sklopov LED sijalk, samo za sijalke večje moči in večjega delovnega toka. Zakaj torej tovarne električnih svetilk niso razvile in proizvedle visokotlačnih živosrebrnih žarnic tipa DRL, posebej zasnovanih za delovanje samo na čisti enosmerni tok s samo eno samogrevalno oksidno katodo v kvarčni razelektrilni cevi sijalke in eno vžigalna anoda nasproti nje in delujoča anoda v obliki trdne nabrušene volframove palice brez oksidne prevleke namesto druge samogrevalne oksidne katode na nasprotni strani kremenčeve razelektrilne cevi žarnice? Zakaj so inženirji potem tako poudarjali visoko- in ultravisokotlačne živosrebrne žarnice izmeničnega toka, če pa so bile njihove tehnične lastnosti vedno slabše, uporabna doba zaradi intenzivnega črnenja njihove kvarčne žarnice med delovanjem pa bistveno krajša od da od teh sijalk čisti enosmerni tok? Zelo radi so proizvajali prevelike količine odpadkov živega srebra, ki so zahtevali posebno predelavo, s čimer so namerno skrajšali življenjsko dobo svojih visoko- in ultravisokotlačnih živosrebrnih žarnic!!! Aleksej.
Pravzaprav pri delovanju na enosmerni tok katode hitro postanejo pretanke
