Odklopniki so naprave, s katerimi je napajalni vod zaščiten pred negativnimi učinki močnega toka, ki lahko povzroči pregrevanje žic, taljenje izolacije in vžig.
Zakaj so potrebni odklopniki?
Obstaja veliko razlogov, zakaj lahko tok v omrežju preseže običajne vrednosti. Do tega pride predvsem zaradi prevelike obremenitve, ko skupna moč priključenih naprav preseže vrednost, ki jo prerez kabla prenese. V tem primeru se stroj ne izklopi takoj, ampak šele, ko temperatura žice doseže nastavljeno raven.
Če pride do kratkega stika v omrežju, to povzroči večkratno povečanje trenutne moči v trenutku, zato se odklopnik takoj odzove na situacijo in blokira dobavo električne energije.
Katere vrste strojev obstajajo?
Obstajajo tri kategorije, v katere lahko spada omrežni odklopnik.Vsak od njih je zasnovan za določeno obremenitev, razlike med vrstami pa so v značilnostih uporabljene zasnove.
- Modularne naprave najpogosteje najdemo v gospodinjskih omrežjih, povezanih z napajalnim omrežjem z nizkimi tokovi. V veliki večini primerov se razlikujejo po prisotnosti enega ali dveh polov.
- Lite se uporabljajo v industrijskih omrežjih, kjer trenutna moč doseže 1000 A. Ime so dobili, ker je njihova glavna značilnost uporaba litega ohišja.
- Zračni odklopniki imajo lahko do štiri poli, ki lahko prenesejo tokove do 6300 A. V zvezi s tem so nameščeni samo v električnih tokokrogih, na katere so priključene napeljave velike moči.

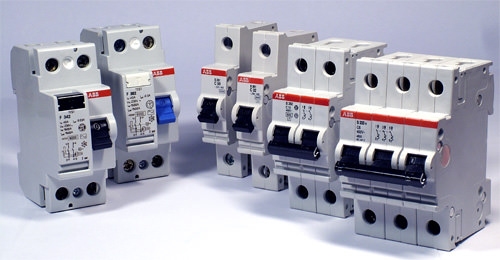

Obstajajo tudi diferencialni odklopniki, to so navadna stikala, ki imajo v svoji zasnovi RCD.
Izpusti in njihove sorte

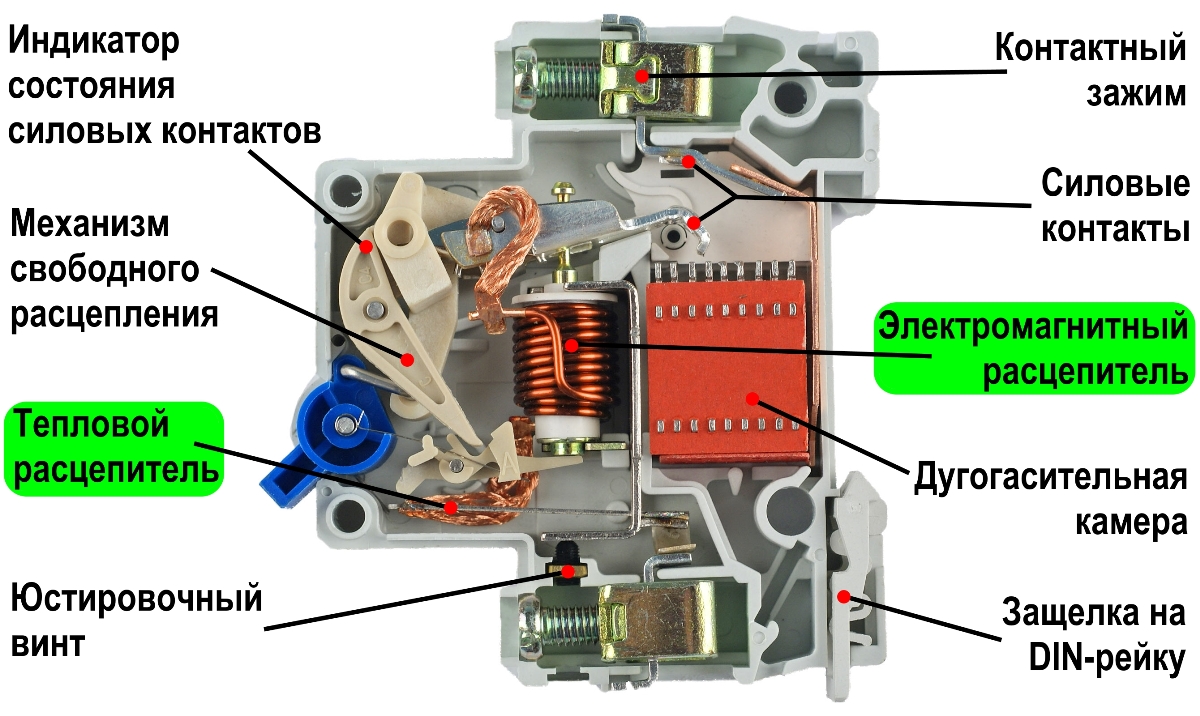

Sprostitev je ključni element vsakega odklopnika. Ima funkcijo blokade napajanja, če tok preseže dovoljeno vrednost. Hkrati obstajata dve vrsti takšnih naprav, ki jih je mogoče opremiti z odklopnikom - toplotnim ali elektromagnetnim.
Slednje se odlikujejo po tem, da je z njihovo pomočjo doseženo skoraj takojšnje delovanje zaščitnega sistema, odsek pa se takoj izklopi, takoj ko je zaznan pojav kratkega stika. Zasnova vključuje tuljavo z jedrom, ki se pod vplivom močnega toka vleče navznoter, zaradi česar se sprožilni element nenehno aktivira.
Ključna komponenta termičnega odklopnika je bimetalni trak.Če stroj zazna prehod toka skozi njo, katerega moč presega nastavljeno vrednost, se temperatura plošče dvigne in zaradi tega zaskoči odklopni element, ki v trenutku izklopi omrežje iz napajanja. Časovno obdobje, v katerem bo ta element deloval, bo neposredno odvisno od moči toka, ki teče skozi ploščo.
Kot dodatna naprava so pogosto nameščeni ničelni sprožilci, ki izklopijo odklopnik, če je napetost pod dovoljeno mejo.
Obstajajo naprave daljinskega tipa, ki ne samo blokirajo, ampak tudi vrnejo oskrbo z energijo, ne da bi morali sami iti do električne plošče. Vendar te možnosti znatno povečajo skupno ceno opreme.

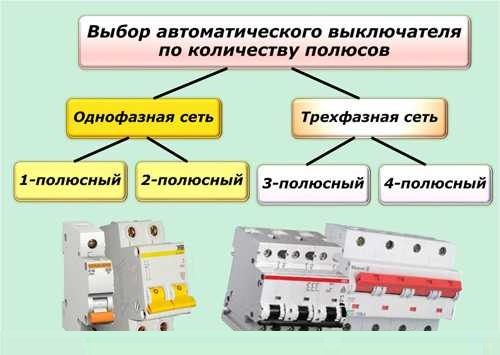

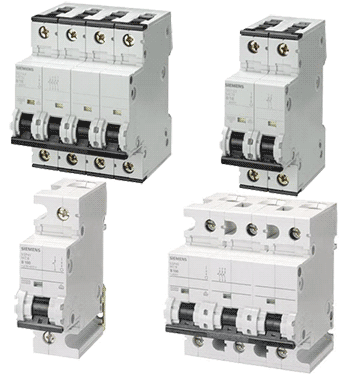

Razlika med stroji po številu polov
- En drog. Zasnovan za varnost v električnem omrežju, ki napaja navadne vtičnice in razsvetljavo v domu. Nameščen na fazni žici, razen zajema nevtralne žice.
- Dva pola. Priključeni so na tokokrog, ki napaja gospodinjske aparate, ki zahtevajo visoko porabo energije. Ta kategorija vključuje električne štedilnike, pralne stroje in druge.
- Trije poli. Nameščeni so v polindustrijskih omrežjih, ki napajajo zmogljive naprave, kot so črpalke za vodnjake ali instalacije za avtomobilsko delavnico.
- Štiri poli.Zagotavljajo varnost omrežja pred preobremenitvami in kratkimi stiki, kar vam omogoča, da nanj priključite štiri kable hkrati.
Naprave so izbrane le glede na njihovo področje uporabe.
Parametri odklopnika

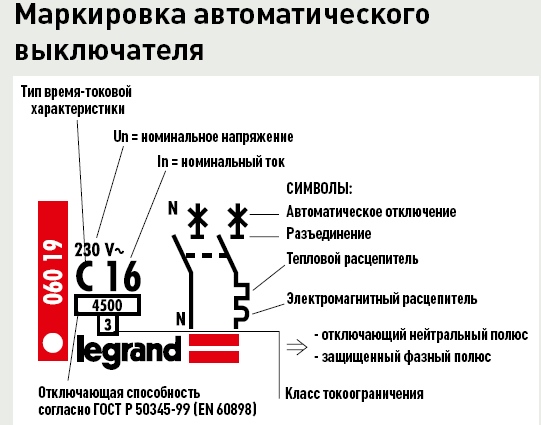

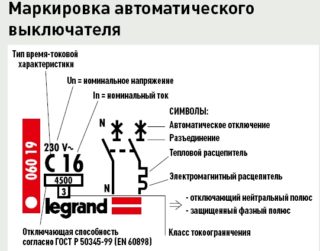

Značilnosti odklopnikov so še en pokazatelj, po katerem se med seboj razlikujejo. Najprej so obrtniki pozorni na to, kako občutljiva je zaščitna oprema na tokovne prenapetosti. Dovolj je, da pogledate ustrezno oznako, da razumete, kako se bo naprava odzvala na povečanje toka. Nekateri takoj prekinejo dostop do električne energije, drugi pa delujejo z zamikom.
Glede na občutljivost se spreminja tudi oznaka:
- A. Najbolj občutljive in učinkovite naprave, ki takoj izklopijo napajanje, takoj ko se zazna povečana obremenitev. Ne uporabljajo se v gospodinjskih omrežjih. Glavno področje uporabe so vezja, ki zagotavljajo napajanje visoko natančne opreme.
- B. Ko tok preseže nazivno vrednost moči, stroj izklopi napajanje z majhno zakasnitvijo. V veliki večini primerov so področje uporabe teh naprav linije, v katere so priključeni dragi gospodinjski aparati.
- C. Najbolj priljubljena različica strojev za domačo uporabo. Ko takšna oprema zazna presežek toka, ne izklopi napajanja takoj, ampak z nekaj zamude. Zahvaljujoč temu, če je razlika nepomembna, se lahko obremenitev normalizira sama, ne da bi zahtevala prisilno zaustavitev celotne sobe.
- D. Imajo najnižjo občutljivost, zato so njihovo glavno področje uporabe električne plošče, ki se nahajajo na pristopu k stavbi.Z drugimi besedami, ti ščiti zagotavljajo nekakšno varnostno mrežo za stanovanjske naprave: če iz nekega razloga slednje ne delujejo po zaznavi kritične situacije, te naprave izklopijo splošno omrežje.
Obstajajo tudi posebni stroji za omrežja z obremenitvami nad 1000 voltov. Takšni odklopniki so kompleksna oprema, ki je izdelana po naročilu za zahtevani razred napetosti. V večini primerov so nameščeni na transformatorskih postajah. Biti morajo zanesljivi, varni, enostavni za uporabo, hitro odzivni v nujnih primerih in med delovanjem relativno tihi.

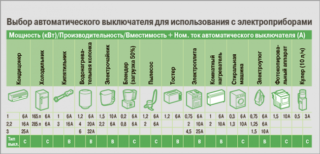

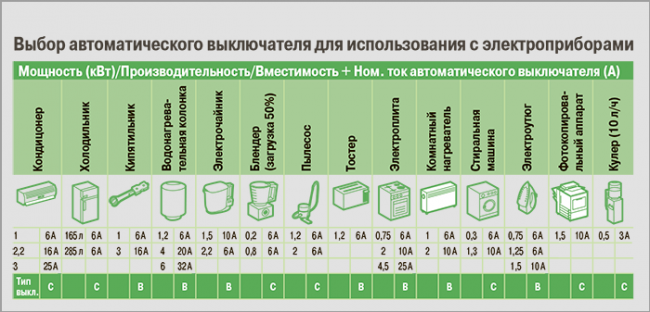

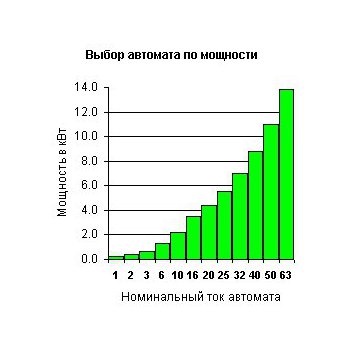

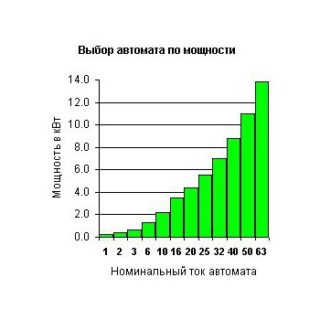

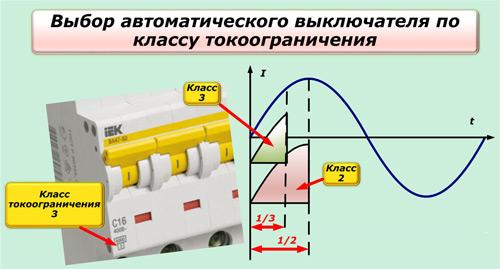

Kako izbrati odklopnik
Če dovoljena moč stroja, nasprotno, ne doseže tistega, ki ga lahko prenese napajalni vod, je skoraj nemogoče doseči normalno delovanje vezja. Po priključitvi več naprav bo elektrika takoj zmanjkala, sčasoma pa se bo zaradi nenehne izpostavljenosti visokemu toku zlomila zaradi "lepljenja" kontaktov.
Odklopnik je izjemno pomembna naprava, ki ščiti električno napajanje pred nevarnostjo poškodbe zaradi visokega toka. Delovanje omrežij, ki nimajo avtomatskih strojev, je prepovedano v skladu s pravili o električnih instalacijah. V zvezi s tem ostane le še izbrati pravi tip stikala, ki bo zagotavljal zanesljivo zaščito omrežja.
