Tehnične značilnosti in dekodiranje žičnih oznak PV-1

Inštalacijska žica PV 1 se uporablja za polaganje pod sloje gradbenih mešanic, na primer ometa, v kabelske police, gradbene praznine in cevi. Zaradi velikega števila prednosti se aktivno uporablja ne le v industriji, ampak tudi v vsakdanjem življenju.

Razlaga imena in nomenklature žic PV1

Glavna prednost kabla je kombinacija razumnih stroškov z dobrimi mehanskimi in električnimi lastnostmi. Razumeti morate pomen imena in obstoječe vrste žic PV1, ki se proizvajajo in uporabljajo v Rusiji.

Okrajšava PV-1 pomeni:

• Črka "P" pomeni, da govorimo o žici. Poleg žic je mogoče uporabiti črko "Ш" ali "К", vrvice in kable.
• Črka "B" označuje vrsto uporabljenega izolacijskega materiala. V konkretnem primeru je to izolacija iz polivinilklorida. Zaradi stabilnih fizikalno-kemijskih lastnosti se ta izolacija pogosto uporablja kot dielektrik.

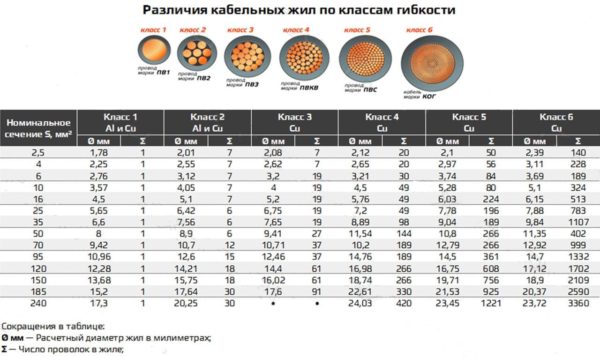

• Številka "1" označuje razred fleksibilnosti. Nižje kot je število, večjemu radiju upogibanja so lahko izpostavljeni žica, kabel, kabel itd.

Obstajajo namestitvene in montažne žice. Prvi vključujejo modifikacije, ki so namenjene dolgotrajni uporabi v enem položaju; Vse modifikacije žice PRV, razen PV-3, so modifikacije namestitve.

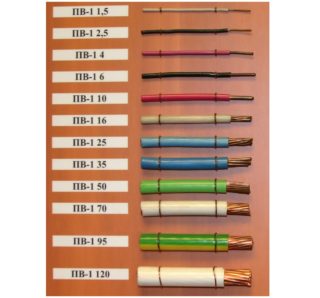

Posebno pozornost si zaslužijo vrste PV-1, ki jih proizvaja domača industrija. V skladu z GOST št. 6323-79 morajo vse žice te znamke imeti naslednjo odvisnost prereza od mase:

Vse znamke žic PV-1 so enožilne.

Specifikacije

Mehanski

Mehanski parametri pomenijo odpornost žil in izolacijskega sloja žice na atmosferske vplive, prožnost, stiskanje in pretrganje.

• Ena od glavnih značilnosti vseh znamk žic je njihova sposobnost upogibanja. PV-1 ni mogoče imenovati prilagodljiv. Polmer upogiba ni večji od 10 zunanjih premerov te žice.
• Temperaturno območje delovanja je od -50 do +70 stopinj Celzija.
• Pomembna prednost te znamke je odpornost na vlago. Rezultati testiranja so pokazali, da pri temperaturi +30 stopinj žica ne izgubi svoje funkcionalnosti niti pri relativni vlažnosti 100%.
• Ima dobro odpornost na akustične, vibracijske, mehanske, toplotne, kemične in druge vplive.

Druga prednost modifikacije je, da ne širi izgorevanja. Zahvaljujoč tej lastnosti je bila žica vzeta kot osnova za visokonapetostni PVV-1, ki se aktivno uporablja v avtomobilski industriji.

Električni

Električne lastnosti so največkrat temeljne.V tem primeru se PV-1 pokaže z najboljše strani.

• Električna zasnova je namenjena uporabi v izmeničnih električnih omrežjih z napetostjo do 450 V in frekvenco največ 400 Hz. Če govorimo o omrežjih enosmernega toka, napetost ne sme biti večja od 1 kV.
• Sila upora je odvisna predvsem od preseka žice. Na primer, odpornost 0,5 mm kV ni večja od 0,015 Mohm, sicer bodo težave.
• Posebnost PV-1 so njegovi stabilni parametri. Tudi med uporabo se električni upor ne razlikuje od nominalnih parametrov za več kot 120%.

Vse študije se izvajajo na žici dolžine 1 km in pri delovni temperaturi v območju +70-90 stopinj.

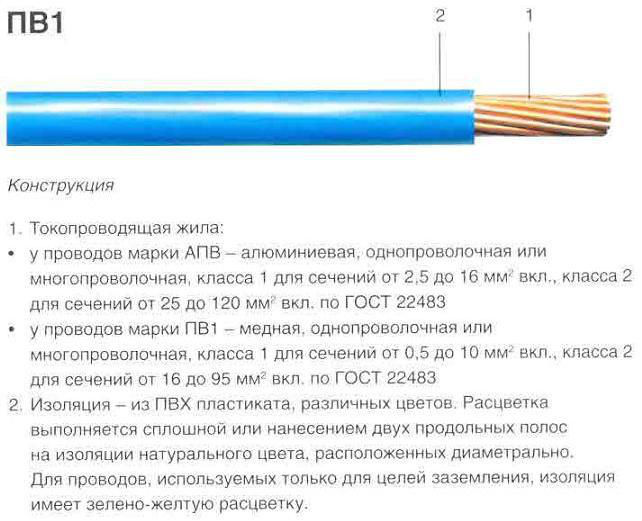

Značilnosti oblikovanja

PV-1 je enožilna žica. Lahko se uporablja za povezavo samo ene opreme. Električni del je izdelan iz visokokakovostnega bakra, ki je predhodno pokositren.

PV ima izjemno preprosto zasnovo. Vključuje naslednje elemente:

• Izolacijski material, ki pokriva površino žice. Sestavljen je iz polivinilklorida. Ima barvno oznako, ki jo izbere kupec, če ne gre za ozemljitveni kabel.
• Žica, po kateri teče tok, je izdelana iz bakra. Njegova struktura je odvisna od preseka kabla.

V območju od 0,5 do 10 mm2 so žile ulite, nad tem pa se lahko uporabijo večžične žile.

Področje uporabe in življenjska doba

Pri uporabi ni strogih omejitev. Aktivno se uporablja pri preklapljanju stacionarnih električnih instalacij in sistemov razsvetljave. Prav tako se električna zasnova uporablja na strojih, v katerih je potrebno zanesljivo povezati več mehanizmov ali delovnih enot.

Širok spekter uporabe je posledica naslednjih prednosti PV-1:

• PV-1 in PV-3 imata minimalno linearno raztezanje.
• Inštalacijsko žico odlikuje visoka trdnost, zaradi katere lahko prenese številne in opazne mehanske vplive.
• Izolacija je iz polivinilklorida, ki je samougasljiv.
• Na površini in pod lupino je izključena verjetnost razvoja patogene mikroflore, ki bo negativno vplivala na delovanje, kakovost prenosa podatkov in življenjsko dobo.

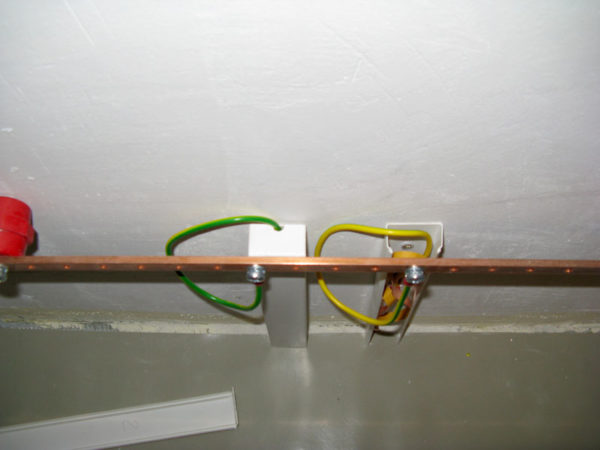

Žice se lahko namestijo v plastične in kovinske cevi, kabelske police in notranjo opremo. Rumeno-zelene modifikacije se uporabljajo za izvedbo ozemljitvenega sistema.

Življenjska doba inštalacijskih žic ob upoštevanju vseh pravil uporabe doseže 15 let ali več. V primerjavi z velikim številom drugih modifikacij so to visoke številke.
