Zahteve in postopek za namestitev prenosne ozemljitve

Ozemljitev ima pomembno vlogo pri električni napeljavi. Zagotavlja varnost ljudi pred električnim udarom v primeru kratkega stika in drugih izrednih razmer. Ozemljitev mora biti v skladu s sodobnimi zahtevami PUE (pravila o električni namestitvi). Pri izvajanju popravil bo morda treba odklopiti delovno ozemljitveno vodilo, zato boste morali namestiti prenosno ozemljitev. Če želite narediti vse pravilno in varno, morate razumeti zaporedje, v katerem je potrebno namestiti prenosno ozemljitev. Če želite to narediti, uporabite priporočila in pravila za namestitev.

Kaj je prenosna ozemljitev

Vse vrste ozemljitev imajo enak namen in spadajo med zaščitno opremo. Prenosni tip se uporablja v začasnih objektih, kjer ni mogoče določiti stalne povezave s tlemi.

Komplet za začasno ozemljitev vključuje gibljive žice s trajnimi sponkami na koncih. Običajno so vodniki pri priključitvi na trifazne instalacije povezani v tri linije.Konice morajo imeti izolirane palice, saj se dela lahko izvajajo pri napetostih nad 1000 V. To zagotavlja varnost, če je zbiralka pod napetostjo. Obstajajo tudi modeli za enofazno opremo. Imajo en vodnik s sponko na koncu.

Uporaba prenosne ozemljitve je nevarna brez zaščitne opreme v obliki odklopnikov in varovalk. To je posledica dejstva, da lahko kratek stik povzroči požar napajalnega kabla.

Ozemljitvena prenosna oprema opravlja še eno pomembno nalogo - zaščito pred inducirano napetostjo. Ko je naprava brez napetosti, lahko na kablu nastanejo inducirani tokovi iz sosednjih vodnikov. Zemlja je tista, ki preprečuje nastanek takšnih tokov, zato je namestitev ozemljitve električne opreme obvezna.

Zahteve glede strojne opreme

Delo s katero koli električno opremo zahteva skladnost z varnostnimi ukrepi. Glavne zahteve so:

• Celovitost kabla po celotni dolžini. Biti mora brez pregibov, razpok, poškodb same konstrukcije, zavojev ali zlomljenih žic. V nasprotnem primeru je uporaba takšne žice prepovedana.
• Izoliranih kablov ne smete uporabljati. Težko je nadzorovati celovitost tokovnega vodnika pod zaščitnim plaščem.
• Kabel mora imeti enak presek po celotni dolžini. Izbira območja je odvisna od obremenitve, na katero je priključen. Izračun se lahko izvede s pomočjo posebnih tabel. Če je presek nezadosten, naprava ne bo vzdržala obremenitve in zato ne bo zaščitila osebe.
• Dolžina mora biti izbrana tako, da je mogoče ozemljitveno vodilo in opremo povezati brez napetosti na žici.Ne sme biti obešen, razen v primerih, ko so ozemljitvene točke na višini. To velja za daljnovode.
• Vodnik je izbran tako, da prenese ustrezne klimatske pogoje delovanja. Ne sme se segrevati in mora prenesti dinamično natezno obremenitev.
• Izolacijske cevi morajo biti take dolžine, da se sponke lahko namestijo, ne da bi se jim operater približal ali se jih dotaknil.
• Za varno pritrditev je priporočljiva uporaba vijačnih sponk. Material mora biti toplotno odporen in na spoju tvoriti luske. Pri zategovanju se stik ne sme poslabšati.
• Objemka in vodnik sta povezana z varjenjem ali stiskanjem. Povezavo lahko vzpostavite tudi z matico s spajkano kontaktno točko. Prepovedano je uporabljati samo prekrivanje in spajkanje, saj se taka povezava uniči pod vplivom povišanih temperatur.
• Pri dolgotrajni namestitvi morate v določenih intervalih preverjati opremo.

Opisana pravila so se začela predstavljati PUE. Skladnost z njimi je obvezna pri delu. Varnost, zdravje in življenja ljudi so neposredno odvisni od tega.

Algoritem namestitve

Ozemljitev se izvede s strani tokovnih vodnikov, od koder se napaja napetost. Med priključno točko in mestom, kjer je potrebno ozemljitev, ne sme biti transformatorskih elementov z galvansko ločitvijo, kamor sodijo napetostni množilniki, stabilizatorji in transformatorji.

Operater, ki konfigurira in namešča začasno opremo, mora nositi zaščitno obleko. To vključuje prozorno obrazno masko, palčnike, izolacijske škornje in dielektrično podlogo za noge.Delo brez zaščite je prepovedano.

Vsa dela se izvajajo v strogo naslednjem zaporedju:

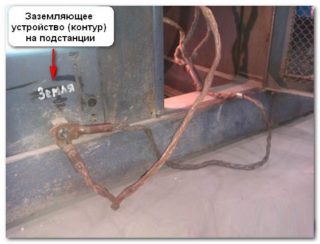

1. Pritrditev skupne ali centralne sponke na ozemljitveno vodilo. Biti mora veljaven in preverjen.
2. S testerjem ali indikatorskim izvijačem preverite odsotnost napetosti na jedru, ki nosi tok.



3. Vizualni pregled strukture in vseh vodnikov.
4. Upravljajte z dotikom tokovnega vodnika s spono.
5. Zanesljiva fiksacija vodnika.
6. Nato se testira zasnova.

Delo morata opraviti vsaj dva strokovnjaka. To vam omogoča, da v primeru električnega udara izklopite napajanje, nudite prvo pomoč žrtvi in ​​pokličete zdravnika. Namestitev in priključitev naj izvajajo le visoko usposobljeni strokovnjaki z zadostnimi izkušnjami.

Od obremenitve je odvisen tudi način zaščite. Pri priključitvi na opremo z napetostjo nad 1000 V se uporablja posebna palica iz dielektričnega materiala. Če je napetost nižja, zadostuje delo z dielektričnimi rokavicami.

Odstranitev ozemljitve

Postopek za odstranitev ozemljitve je naslednji:

1. Preverjanje odsotnosti napetosti na ozemljenih območjih. Izvajajo testerji in indikatorji.
2. Odklop sponk z električne napeljave.
3. Odklop sponke od ozemljitvenega vodila.

Pred ponovno obremenitvijo napeljave je treba prenosno ozemljitveno stikalo odstraniti iz delovnega območja. Prav tako morate preveriti delovanje standardne ozemljitve, na katero je oprema priključena v razdelilni omarici. Vgrajena mora biti delovna ozemljitev, sicer je uporaba napeljave prepovedana.

Kaj storiti, če ni standardne ozemljitve

V primeru dela na neozemljeni instalaciji se izvede začasna ozemljitvena zanka. To je trikotnik, izdelan po vseh pravilih za organizacijo zaščitnega zemljišča. Nato je treba nanj priključiti prenosno ozemljitveno opremo. Nadomestek je izdelan iz kovinskih zatičev in profilov. Nujno je treba vnaprej poskrbeti za napravo, s katero se bo izdelek izvlekel iz zemlje po zaključku popravila.

Namesto takšnega vezja lahko naredite drugo namestitev v obliki ozemljitvene elektrode z vzvratnim kladivom. S to zasnovo lahko enostavno namestite palico v tla in jo izvlečete.

Pri nameščanju ozemljitve na začasno vezje se morate držati istih pravil in priporočil, ki so podana za stacionarno ozemljitveno vodilo.

Ozemljitev daljnovodov na stebrih

Začasna ozemljitvena struktura za daljnovode se od zemeljskih možnosti razlikuje po uporabi dolgih palic. Prav tako bodo na koncih vodnikov namesto sponk nameščeni prijemalni kavlji. Pri delu na terenu ni standardne ozemljitve, zato se za določen čas uporablja tudi prenosna konstrukcija. Običajno je priložen potreben komplet.

Odsotnost vijačnih sponk povzroči šibkejši in manj zanesljiv stik s tokovnim vodnikom. Zaradi tega je treba za vsak visokonapetostni vodnik izvesti 2-3 redundantne ozemljitvene povezave.

Ozemljitev se izvaja iz tal. Upravljavec stoji na tleh; namestitev s droga je prepovedana.

Električni vodi so povezani s paličnimi enofaznimi ozemljitvenimi vodniki. Prevodniki so med seboj povezani s tlemi na presečišču z ozemljitveno elektrodo.
