Indikatorji ali indikatorji napetosti so prenosne električne strukture, katerih naloga je preveriti prisotnost ali odsotnost napetosti na odsekih tokokroga, ki nosijo tok. Najpogosteje je tak pregled potreben pred opremljanjem prostorov z ozemljitvenim sistemom in pred začetkom gradbenih del.
Vrste indikatorjev napetosti
Indikatorji napetosti so razdeljeni na več vrst, odvisno od konstrukcijskih značilnosti in razpoložljive funkcionalnosti. Glavne klasifikacije:
- Po napetostni moči: indikator do 1000V in nad 1kV.
- Po vrsti merilnega toka: naprave za enosmerni in izmenični tok.
- Po številu polov: enopolni in dvopolni.
- Po vrsti indikatorja: digitalni in z uporabo LED žarnic.
Brezkontaktni indikator napetosti je inovativna naprava, ki je postala razširjena zaradi varne uporabe v različnih, tudi neugodnih okoliščinah.
Zasnova in princip delovanja
Enopolne naprave
Za izračun prisotnosti napetosti se je potrebno dotakniti delovnega elementa do živega dela. Človeško telo je ozemljeno, ko se prst dotakne kontakta na kazalcu. Svetilka začne svetiti, saj se zaradi zgoraj opisanih manipulacij ustvari majhen tok, približno 0,3 miliampera.
Indikator nizke napetosti je praviloma izdelan v obliki navadnega ploščatega izvijača ali pisala. Notranja votlina ohišja je opremljena z neonsko ali LED žarnico in uporom. Na dnu strukture je sonda in vzmet, na vrhu pa je kontaktna blazinica, namenjena dotiku s prsti.
Takšna naprava se uporablja za preverjanje izmeničnega toka, saj pri konstantnem toku svetlobni element ne bo zasvetil, tudi če je prisotna napetost. Za nadzor faznih vodnikov, faz v vtičnici, vtičnici ali stikalu je bolje uporabiti enopolni indikator.
Enopolni indikator se lahko uporablja do 1000 V brez zaščitne opreme, zlasti gumijastih rokavic.
Ena od pomanjkljivosti zasnove je nizka občutljivost. Prisotnost napetosti se prikaže le, če je njena moč večja od 90 V.

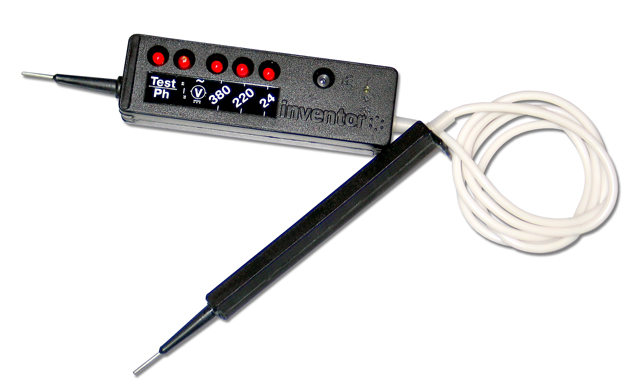

Dvopolne izvedbe indikatorjev
Ta oblika vključuje več ločenih delov, ki so izdelani iz prožnega izoliranega bakrenega prevodnika in dielektričnega materiala. Oba dela sta med seboj povezana.
Če želite preveriti prisotnost ali odsotnost napetosti s to vrsto indikatorja, se morate dotakniti dveh elementov naprave, med katerimi mora preiti napetost.Če je napetost, bo neonska ali LED žarnica zasvetila zaradi toka, ki teče skozi njo.
Jakost toka je izjemno majhna in znaša le nekaj miliamperov. Vendar je ta vrednost dovolj, da svetilka proizvaja stabilen svetlobni signal. Za omejitev toka je upor zaporedno povezan z žarnico.
Na podlagi te zasnove so izdelani indikatorji za merjenje vrednosti napetosti. Opremljeni so s posebno LED skalo, ki je kalibrirana za določene vrednosti napetosti.

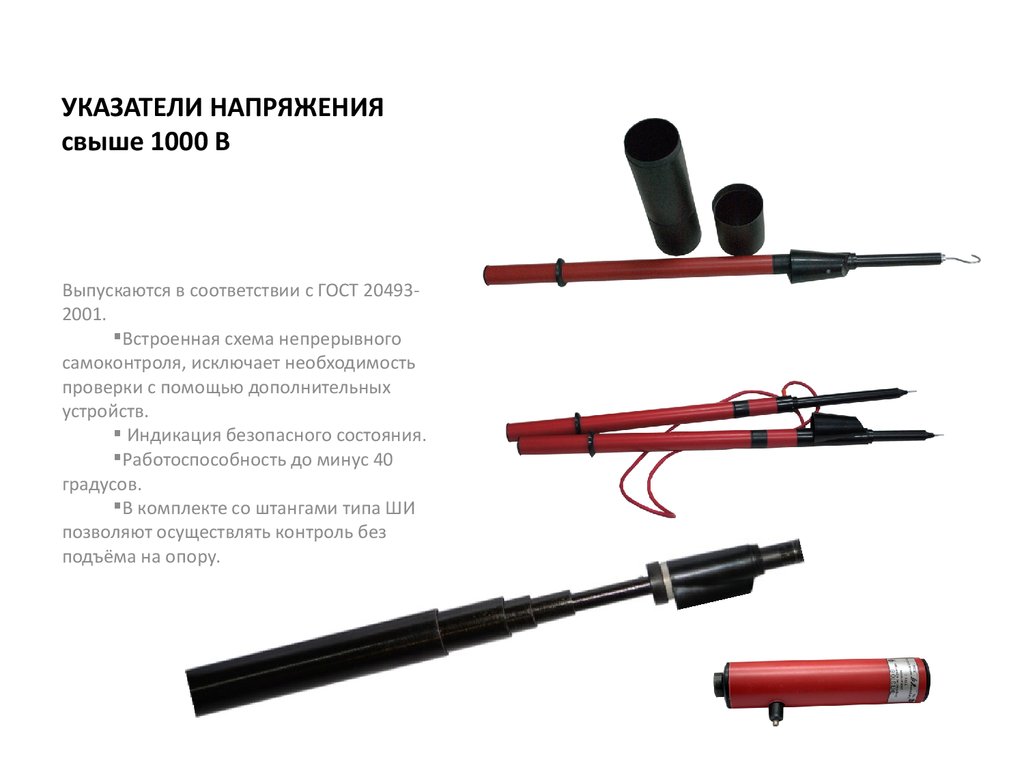

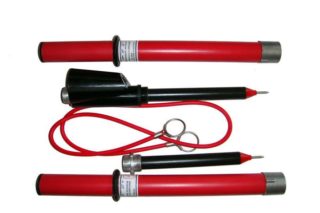

Naprave, namenjene za napetosti nad 1 kV
Vsak model ima svoje konstrukcijske značilnosti, vendar so vsi sestavljeni iz istega sklopa elementov: delovni del, ki vključuje kondenzator, signalno svetilko, ohišje; izolacijski del; ročaj kazalca.
Za zagotovitev osebne varnosti indikator visoke napetosti uporabljajte samo z gumijastimi rokavicami. Pred uporabo naprave morate pregledati, ali je poškodovana, ali deluje in ali oddaja signal.
Krmiljenje se izvaja tako, da se sonda pripelje do delov naprave pod napetostjo, ki je v vsakem primeru pod napetostjo.Njegovo delovanje lahko preverite z uporabo megohmetra ali visokonapetostnega vira. Indikator visoke napetosti lahko preverite v garaži na naslednji način: indikator previdno približajte eni od svečk delujočega motorja avtomobila, mopeda ali motocikla.
Za varno uporabo naprava ne sme biti ozemljena, saj se lahko ozemljitvena žica po nesreči dotakne delov pod napetostjo, kar povzroči električni udar ljudi. Indikator visoke napetosti lahko pravilno prikaže podatke tudi brez ozemljitve.

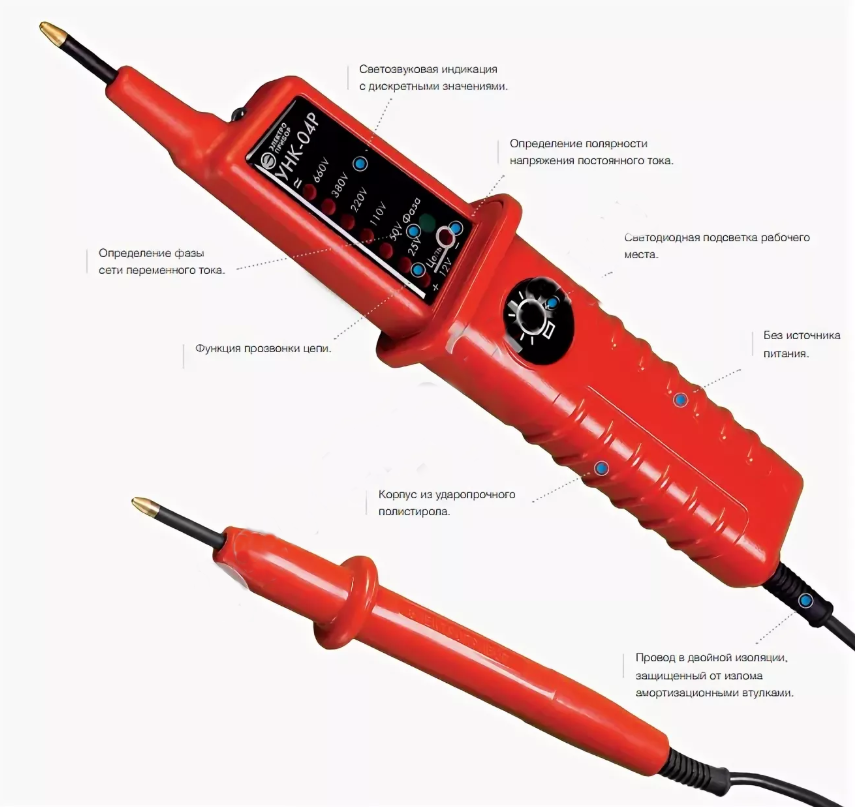

Univerzalne naprave
Takšni modeli se uporabljajo za spremljanje faze in ničle ter za preverjanje napetosti in njene vrednosti. Vrednost za enosmerni tok ne doseže več kot 0,5 kV, za izmenični tok pa se giblje od 12 do 750 voltov. Naprave se uporabljajo za testiranje povezav v električnih komunikacijah.

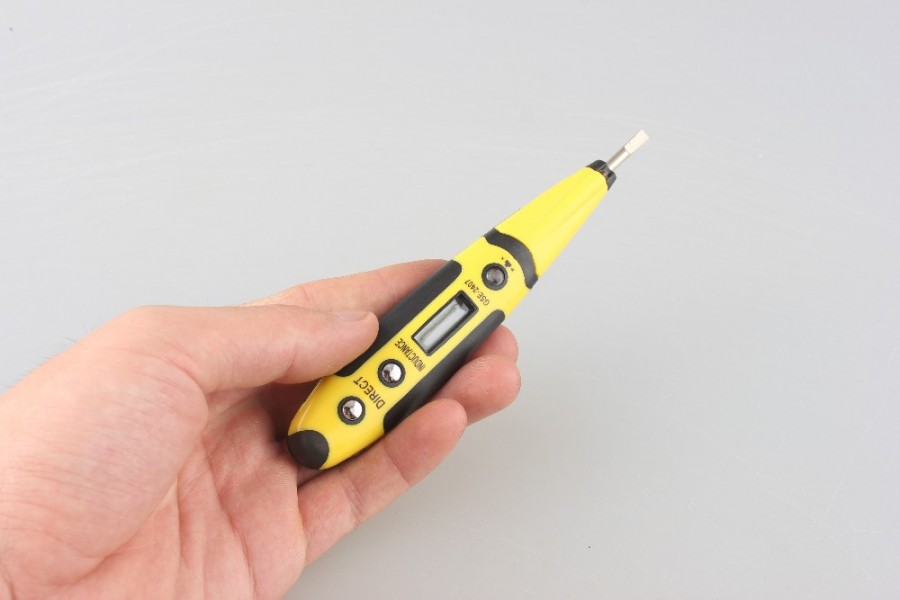

Univerzalno napravo lahko dodatno opremimo z digitalnim zaslonom, ki prikazuje približne podatke. Kljub velikemu številu prednosti ima zasnova nizko natančnost branja. Glavna prednost je pomanjkanje vira energije.
Brezkontaktni kazalci so potrebni za izračun tokovnih vodnikov pod vplivom napetosti. Ni nujno, da so na površini, lahko so skrite v stene ali strop. Posebnost naprave je njena občutljivost na izmenično elektromagnetno polje. Modeli so opremljeni s svetlobno in zvočno indikacijo.
Pogoji uporabe
Preden začnete uporabljati napravo, je pomembno, da jo vsakič pregledate glede poškodb in kakovosti izolacije ter se nato prepričate, da indikator deluje. Morate se dotakniti faze, saj veste, da je pod napetostjo. Če je naprava v okvari, bo prišlo do napake, ki bo povzročila poškodbo ali kratek stik. Pri uporabi indikatorja je pomembno, da ste pozorni in previdni ter dosledno upoštevate naslednja pravila:
- Indikator mora ustrezati parametrom električnega omrežja. To je zelo preprosto preveriti, le prebrati morate oznake na ohišju naprave.
- Eden od učinkovitih in enostavnih načinov, da se izognete neželenemu stiku, je, da imate prosto roko v žepu, sicer obstaja nevarnost, da ustvarite sklenjen tokokrog za električno razelektritev.
- Pri preverjanju funkcionalnosti morate zavzeti stabilen položaj, s čimer preprečite možnost padca ali nenamernega dotika ozemljenih vodnikov.
Da bi zmanjšali verjetnost nesreč, morate dosledno upoštevati vsa pravila in zahteve za opravljanje dela ter uporabljati osebno zaščitno opremo. Pri uporabi enopolnih naprav ne uporabljajte dielektričnih rokavic. Za ozemljitev mora obstajati stik med specialistovim prstom in ploščo, ki se nahaja na ročaju indikatorja. Če se med delom pojavijo težave, je bolje, da se obrnete na izkušene električarje, ki bodo zmanjšali izgubljeni čas in prihranili vaše zdravje. Poiščite strokovnjaka v distribucijskem omrežju, podjetju za oskrbo z energijo ali stanovanjskem uradu;
