Namestitev antenske vtičnice: kabelska povezava

Kljub dejstvu, da se trg nenehno posodablja z različnimi tehnologijami, ki izboljšujejo video in avdio opremo, obstajajo tradicionalne naprave, ki ne potrebujejo nadgradenj in zagotavljajo dober prenos signala. Ena taka tehnologija je TV vtičnica. Za pravilno delovanje morate ugotoviti, kako namestiti televizijsko vtičnico, kako priključiti televizijski kabel na vtičnico in v kakšnem zaporedju je treba izvesti vse operacije.

Kako izbrati TV vtičnico

Sodobni televizorji so univerzalne in funkcionalne naprave, ki prenašajo video signale in so ločen del multimedijskih sistemov. Gledate lahko na stotine televizijskih kanalov, video posnetkov, fotografij, uporabljate internet in nanje povežete tudi igralne konzole.

Hkrati pa zaradi velike obremenitve usmerjevalnika med delovanjem televizorja brezžična povezava še zdaleč ni najbolj zanesljiva možnost, zato mnogi raje uporabljajo klasično možnost - standardno vtičnico za anteno.

Izbira modulov, ki jih je mogoče vgraditi v steno, je precej obsežna.Najpogostejše znamke so Schneider Electric, IEK, Gira in Legrand. Izdelke teh proizvajalcev odlikuje premišljen videz, uporaba trpežnih materialov in enostavnost namestitve.

Televizijska oprema je nameščena nekoliko drugače kot standardne električne vtičnice, zato je treba pristopiti pravilno. Tudi vtičnice in kabli, ki so glavni sestavni deli, so tu drugačni.

Obstajajo različne možnosti oblikovanja vtičnice antenskega kabla, tudi med modeli določenega proizvajalca, vendar delovanje naprave nima bistvenih razlik.

Preden priključite antensko vtičnico, morate razumeti, katere vrste so na trgu in kako se odločiti v dani situaciji. Da ne bi imeli težav pri razpoložljivih spremembah, proizvajalci upoštevajo tri glavne kategorije:

• preprosto;
• terminal;
• kontrolne točke.

Imena kategorij v celoti ustrezajo funkcionalnosti posamezne naprave.

Pri ustvarjanju standardnega vezja z uporabo enega modula z neodvisnim delovanjem boste potrebovali preprosto vtičnico. Ima temeljne razlike od terminala, zato morate ob obisku trgovine navesti vrsto zahtevane naprave.

Če je v sobi en televizor, na katerega je treba priključiti en kabel, je ta možnost vezja edina rešitev. Če je v hiši več naprav, vendar delujejo prek standardnega razdelilnika, lahko uporabite tudi preproste vtičnice.

Zasnova prehodnega izdelka je bistveno drugačna. Takšna vtičnica z anteno je bolj podobna čajniku z dvema vzporednima izhodoma in enim vhodom.Izhodi imajo različne namene: eden za povezavo video naprave s televizorjem, drugi pa za kabel za povezavo z drugim televizorjem ali prehodno vtičnico. V tem primeru shema s prehodnimi moduli vedno predvideva uporabo končne vtičnice na koncu.

Če je v verigi vključenih veliko število prehodnih modulov, lahko to negativno vpliva na moč signala. Da bi se izognili tej težavi, je priporočljivo uporabiti največ štiri kose.

Kakšna je razlika med antenskim kablom

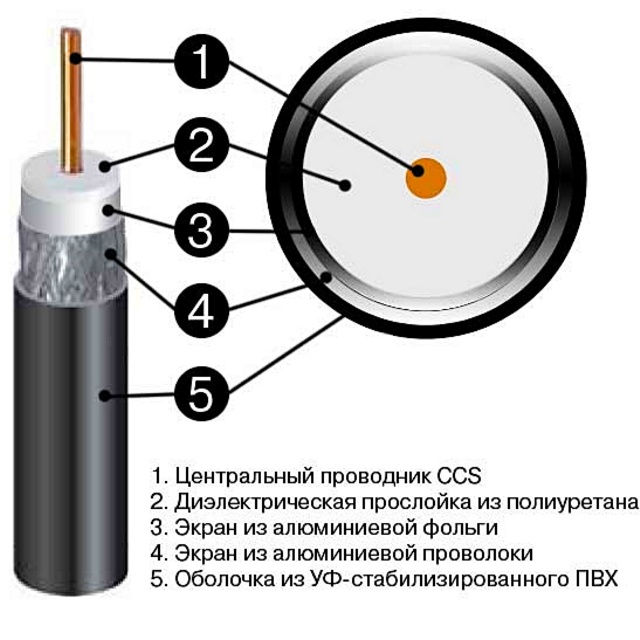

Da bi zagotovili kakovostno TV povezavo, morate poleg izbire pravih vtičnic kupiti tudi koaksialni kabel. Za razliko od preproste dvožilne ali trožilne žice tak kabel uporablja eno jedro, skozi katerega se prenaša televizijski signal, pa tudi zaščitni ščit, ki ščiti tok pred učinki elektromagnetnih polj na njem.

Vizualno je videti kot debela elastična žica okroglega preseka, ki je v večini primerov obdana s črno ali belo PVC izolacijo. Pri namestitvi kabla v zaprtih prostorih ni pomembno, kakšna je barva zunanje izolacije.

Kot primer je tukaj nekaj najpogostejših vrst kablov, ki se uporabljajo pri polaganju žic pod ometom ali drugimi vrstami končne obdelave:

• RG-6 (primeren tudi za zunanjo montažo);
• SAT 50;
• RG-11.

Pri nakupu kabla bodite posebno pozorni na trdnost njegovega plašča. Če bo izdelek dostavljen na mesto uporabe neodvisno, ga med prevozom poskusite ne upogniti, saj se lahko poškoduje celovitost pletenice.

Sheme povezav

Uporabljata se dve standardni shemi povezave - serijska (ki se imenuje tudi "zanka") in vzporedna ("zvezda"). Obstaja tudi več drugih tehnologij tesnil, vendar so vse različice in kombinacije teh dveh rešitev. Sami so podobni običajnim električnim vezjem, vendar jih odlikuje nižja napetost.

Vzporedno

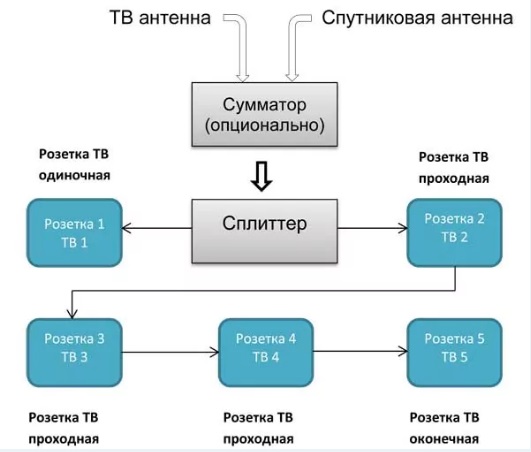

Ta tehnologija vključuje uporabo več neodvisnih linij. Ta možnost ne bo delovala, če je v stanovanju samo en TV. Če so video sprejemniki nameščeni v skoraj vsaki sobi, jih za povezavo na en kabel, ki bo prišel iz antene ali plošče po zraku, potrebujete poseben razdelilnik signala - razdelilnik ali razdelilnik. Razdelilnik je nekakšen stikalni organizator, v katerem je en vhod namenjen priključitvi antenskega kabla nanj, skozi izhode pa se prejeti signal prenaša na televizorje.

Prednost te tehnologije povezovanja je visokokakovosten signal, katerega moč je pogosto zmanjšana zaradi uporabe prehodnih vtičnic. Med namestitvijo lahko razdelilnik pritrdite na katero koli priročno mesto, kar olajša organizacijo vej po celotnem stanovanju. Če se eden od sprout kablov zlomi, omrežje ne bo delovalo manj učinkovito.

Možna je tudi uporaba zvezdastega vezja, nadgrajenega z ojačevalnikom, ki zmanjša slabljenje signala.Pri standardnem napajalniku je zagotovljena uporaba dveh ali treh sprejemnikov, ker pa jih je pogosto več, je bolje vgraditi ojačevalnik, da nadomestimo nastalo pomanjkljivost in na koncu pridobimo kakovostnejši signal.

Pri vzporedni povezavi se uporabljajo enojne ali terminalske vtičnice. Slednje je treba namestiti za odpravo motenj, če se kateri od televizorjev ne vklopi zelo pogosto. Glavna razlika od preprostih v tem primeru je prisotnost valovne impedance, ki uravnava signal.

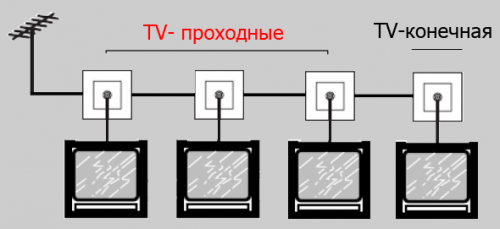

Zaporedna

Ta shema se odlikuje po nizkih stroških, vendar je kakovost slabša. Prej je bilo običajno, z uvedbo novih digitalnih tehnologij pa se je njegova priljubljenost zmanjšala, saj večinoma delujejo prek vzporedne povezave.

Vezje "zanke" se lahko uporablja samo v eni situaciji - če ima stanovanje analogno televizijo in v bližnji prihodnosti niso načrtovane spremembe.

Prehodni moduli uporabljajo posebne filtre, ki zadušijo televizijski signal, potem ko se odbije. Odsotnost takega filtra je enostavno ugotoviti, saj se na zaslonu pojavijo značilni valovi. Pri izbiri takšnih izdelkov morate biti pozorni na dve glavni značilnosti:

• Slabljenje pri prehodu. Parameter mora biti v območju od 1,5 do 5 dB.
• Slabljenje veje. 10 do 15 dB.

Bolje je kupiti naprave z nižjo zmogljivostjo.

S povečanjem skupnega števila povezav se kakovost signala opazno zmanjša, tudi če je v omrežju nameščen ojačevalnik ali sodoben avtomatski krmilni sistem. Torej, če je v stanovanju nameščenih 4-5 sprejemnikov, bo vzporedno vezje v vsakem primeru bolj optimalna rešitev.

Pozorno preberite pogodbo, sklenjeno s ponudnikom. Podjetja uporabnike pogosto omejujejo pri številu nameščenih točk, za vsako dodatno pa je predvidena kazen.

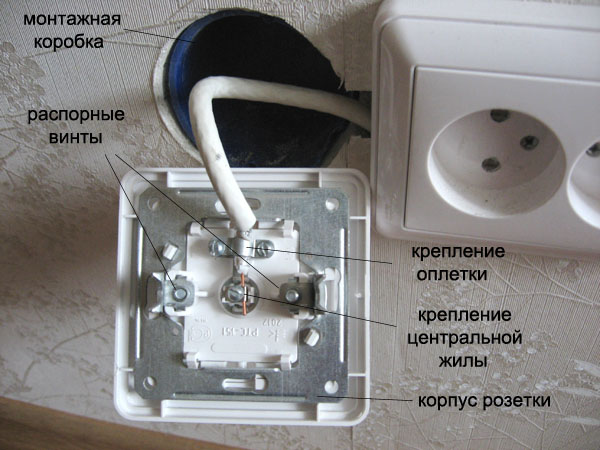

Postopek namestitve standardne TV vtičnice

Pred montažo je treba kabel napeljati in zakriti pod omet ali v kabelsko kanaleto.

1. Vrtalnik naredi luknjo v steni.
2. V luknjo je vstavljena vtičnica, iz katere bo prišel kabel, dolg največ 15 cm.
3. Telo vtičnice je razstavljeno na dele.
4. Kabel se vstavi v smeri puščice in nato pritrdi s posebno spono.
5. Zasnova se preveri s testerjem, da se odpravi nevarnost kratkega stika zaradi nenamernega stika pletenice in vodnika.

Posledično na steni ne bo nezaščitenih konektorjev ali žic.

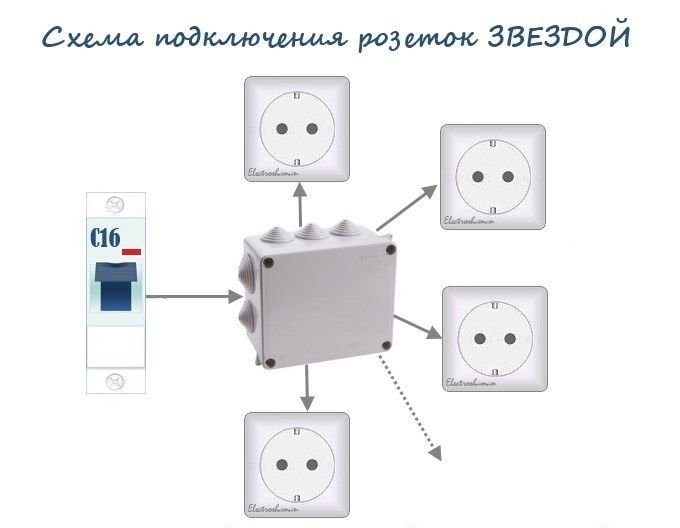

Zvezdna povezava

Ta povezava ima več razlik:

1. Najprej je nameščen razdelilnik in šele nato vtičnice.
2. Vsak izhod razdelilnika je povezan s koncem kabla z namestitvijo terminala ali preproste vtičnice.
3. Pri nameščanju preprostih modulov ne pozabite, da ne vključujejo uporabe filtrov.

Pri uporabi takšnega vezja je vredno spremljati frekvenco, saj mora biti v skladu s standardi v območju 40-1000 MHz.
