Namestitev bloka kotnih vtičnic v kuhinji: standardi namestitve in izbira lokacije

V kuhinji je veliko število električnih aparatov, za katere morate razmisliti o lokaciji priključka. Pri namestitvi morate biti pozorni tudi na postavitev. Kotne vtičnice za kuhinjo so primerne v velikih in majhnih prostorih, so kompaktne in jih je enostavno namestiti.

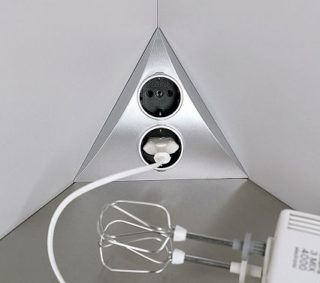

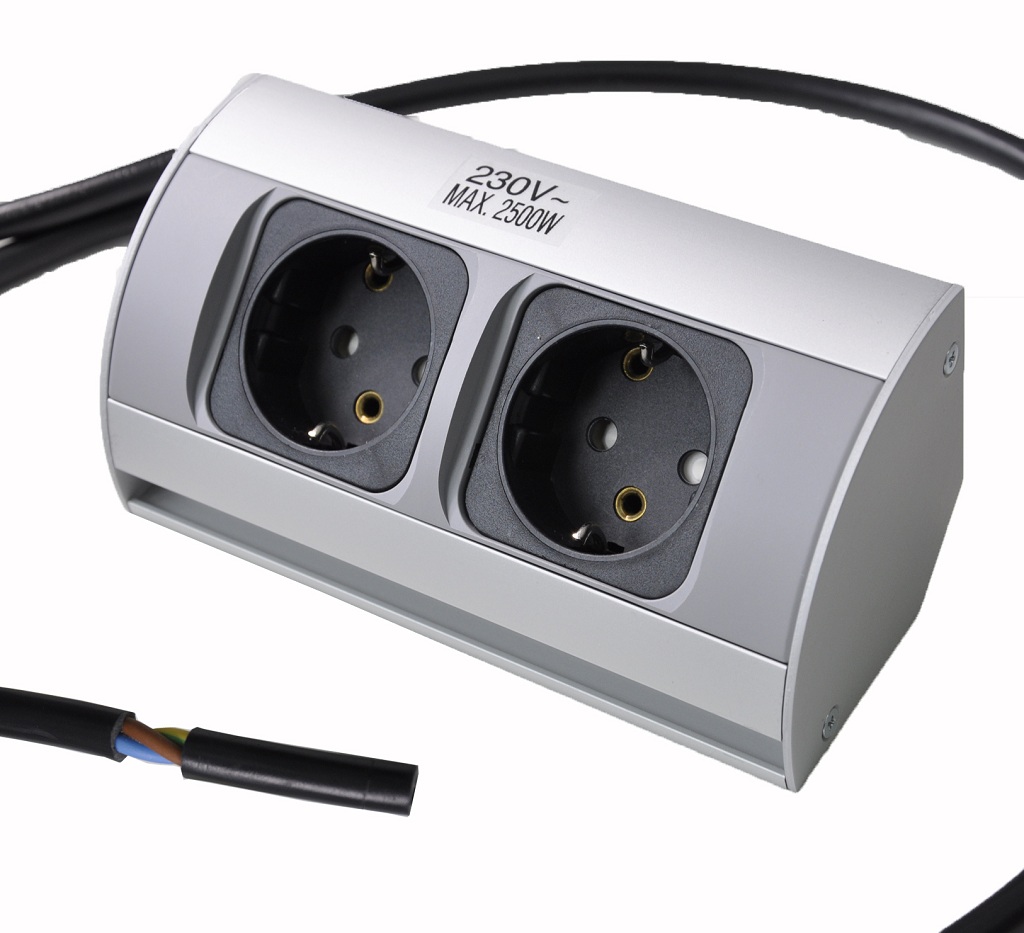

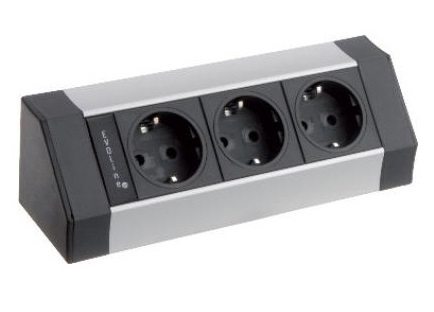

Značilnosti kotnih vtičnic

Kotne vtičnice so izdelane v trpežnem plastičnem ohišju. Dvojni, enojni, kombinirani moduli so primerni za postavitev med mizno ploščo in steno, pod omarice, na spoje. Izdelki izgledajo elegantno in ne zavzamejo veliko prostora.

Oblikovanje naprave:

• osnova iz plastike ali keramike s pritrdilnimi elementi v obliki tac ali ušes;
• sprednja plošča - izbrana po barvi;
• tokovni elementi – sponke (samoregulacijske ali vijačne), ozemljitveni kontakti.

Vtičnica je zasnovana za integracijo s skrito ali vidno napeljavo. V prvem primeru je nameščen v utor, v drugem - v vtičnico.

Prednosti in slabosti

Prednosti kotnih naprav vključujejo:

• eleganten videz;
• prihranek prostora v kuhinji;
• prisotnost več modulov za lažjo uporabo;
• skladnost z evropskimi standardi in ruskim GOST;
• dobra zaščita pred prahom in vlago;
• opremljen s časovnikom, vatmetrom, osvetlitvijo ozadja.

Obstaja nekaj pomanjkljivosti pri delovanju in nameščanju vtičnic v kotu:

• če je pritrditev na suhomontažno ploščo slaba, se lahko odlepijo;
• visoka moč - ni vedno primerna za hiše sovjetskega obdobja;
• povezovanje največ dveh naprav - vtiči drugih bodo motili;
• nezmožnost uporabe za napajanje razsvetljave.

Kljub številnim pomanjkljivostim so vogalne električne armature funkcionalna in varna rešitev za kuhinjo.

Pravila za namestitev vtičnic v kuhinji

Ko načrtujete namestitev kotnih kuhinjskih vtičnic, upoštevajte gradbene predpise:

• vtičnica je odstranjena s strani opreme za 15-20 cm;
• razdalja od naprave do naprave, vgrajene v slušalke, ni večja od 1 m;
• namestitev v bližini umivalnika izdelkov z zaščito pred vlago IP44;
• odstranitev bloka iz pokrova za 20-30 cm;
• priključitev električnega štedilnika, pralnega stroja, pečice, hladilnika, PMM na ločene vire napajanja;
• skupna moč električnih naprav ne sme presegati tiste, ki je dovoljena za električni vod;
• Obstajata dve vrsti vtičnic - 10 A (2,2 kW) in 16 A (3,5 kW).

Izdelki, ki se nahajajo v bližini cevi, morajo biti opremljeni s pokrovi in ​​gumijastimi tesnili za zaščito v primeru zloma cevi.

Koliko vtičnic je potrebnih?

Število prodajnih mest je treba načrtovati v fazi načrtovanja prostora. V klasični shemi je število priključnih točk enako številu gospodinjskih aparatov. To ne drži povsem:

• Prenosni pripomočki se uporabljajo v zaprtih prostorih - sesalnik, prenosni računalnik, mobilni telefon;
• uporabniki dokupijo opremo, za katero ni prostora;
• obstaja potreba po uporabi podaljška.

Da bi se izognili nevšečnostim, morate obstoječim napravam dodati še 25%. Pri izračunih upoštevajte stacionarno opremo in začasne naprave. Najboljša možnost bi bila:

• 2-3 naprave v bližini predpasnika;
• 1 – na pultu ali v bližini jedilnice;
• 1 – ob vhodu.

Z uporabo vogalne stacionarne enote z zahtevanim številom vtičnic lahko rešite problem organizacije kuhinjskega prostora.

Kako postaviti

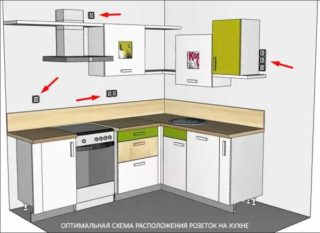

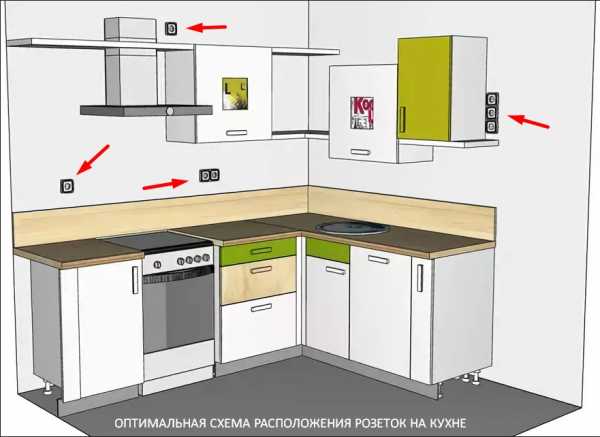

V kuhinji morate čim bolj skriti komunikacije, zato upoštevajte načela navpičnega zoniranja. Prostor je treba razdeliti na tri ravni:

• Zgornji del – napa, TV, osvetlitev pohištva. Optimalna lokacija za odtok bi bila na višini 5-10 cm od roba zgornje omare.
• Srednje – naprave z nizko porabo energije. Za lažji dostop so vtičnice nameščene 20-10 cm nad mizno ploščo in 60 cm stran od robov peči in pomivalnega korita.
• Spodaj - tu lahko vgradite kuhinjske aparate, tako da vtičnice postavite na višino 30-60 cm od tal samo v omarah ali v nišah na zadnjih stenah omar.

Namestitev za štedilnikom ali pomivalnim strojem odpravlja neposreden dostop do enot.

Na kaj paziti pri izbiri

Pred nakupom kotnih vtičnic bodite pozorni na več parametrov:

• Vrsta namestitve - lahko se vgradi v komplet ali postavi "v enem okvirju" na površino stene.
• Moč - modeli 16 A so primerni za stare apartmaje;

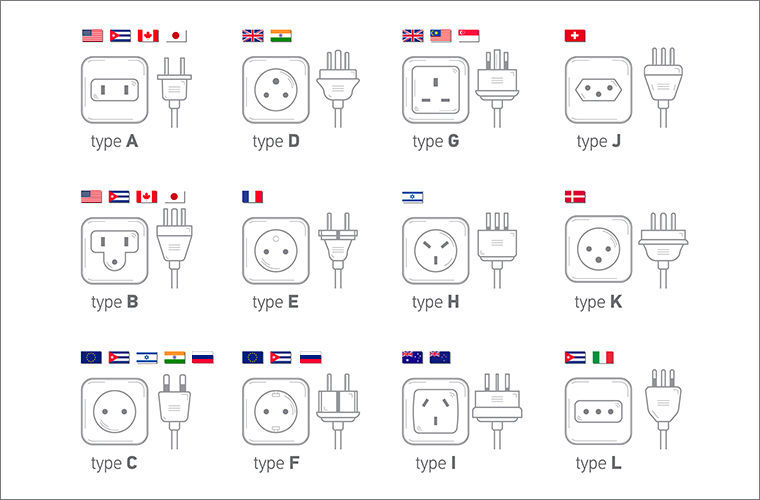

• Vrsta vtiča – v Ruski federaciji se uporabljajo evropske vtičnice tipa C. Njihovi kontakti so od središča oddaljeni 10 mm.
• Zaščita – za kuhinjo izberite aparate z zaščito pred vlago od IP44 do IP55.
• Pogoji uporabe – oznaka NEMA2 omogoča namestitev izdelkov v prostore z nizko stopnjo vlage in prahu.

Proizvajalci opremijo vtičnice z dodatnimi funkcijami:

• zaščita otrok – drsne luknje za vilice;
• časovnik – zaustavitev toka po določenem času;
• vatmeter – prikazuje porabljeno napetost;
• indikator – sprememba sence glede na moč;
• kombinacija s stikalom - varčna in energetsko učinkovita možnost;
• osvetlitev – primerna za prostor za pripravo hrane;

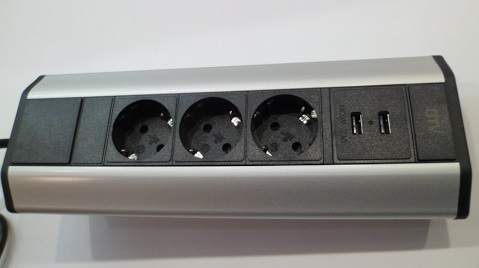

• USB priključek – za polnjenje pripomočkov.

Prenosni izdelki so najpogosteje dvojni in trojni.

Material izdelave

Za izdelavo ohišja kotnih vtičnic se uporablja več vrst dielektričnih materialov.

• Keramika. Ohišje prenese visoke temperature, ko se stiki elementov pregrejejo. Pristajalno gnezdo je lahko eno ali več. Obstajajo luknje za pritrditev in navojne niše za plastični pokrov. Slaba stran materiala je njegova krhkost pri pritisku, električni dodatki se lahko zlomijo.
• Plastika. Zunanje plastično ohišje je negorljivo in je dielektrično. Podlaga ohranja svojo trdnost pri izpostavljenosti temperaturam, ne gori in ima dobro zaščito pred vlago. Slabosti: poceni polistirenski modeli so vnetljivi.

Pri sestavljanju strukture brez razdelilne omarice je bolje, da se držite plastičnih vtičnic.

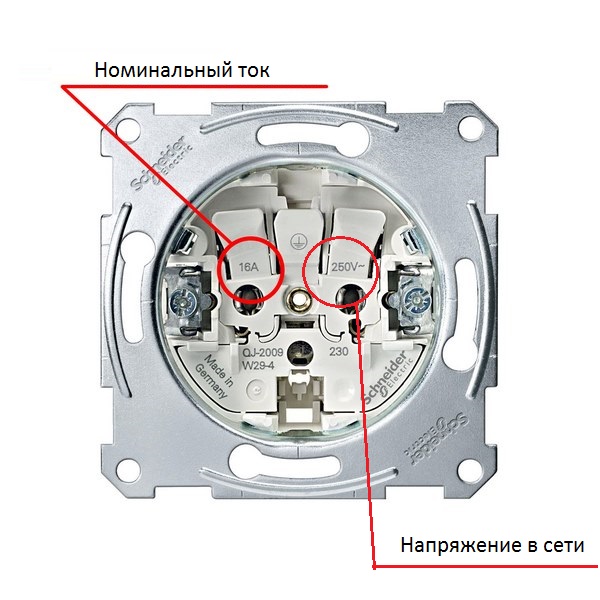

Nazivni tok vtičnice

GOST R 51322.1-2011 določa omejitev nazivnega toka modelov z brezvijačno montažo na 16 A. Največja za sovjetsko vtičnico je 6 A. Številni proizvajalci proizvajajo naprave, ki lahko prenesejo 25 A, vendar so izjemno redke. Priporočljivo je, da pod kuhalno ploščo ali električni štedilnik namestite vtičnice, ki prenesejo do 32 A.

Največja moč priključene opreme je odvisna od števila amperov in je prikazana v tabeli.

Standardni gospodinjski aparati, priključeni na omrežje 220 V, imajo skupno moč do 3,5 kW.

Razpoložljivost ozemljitve

Za kuhinjo je primeren samo kotni blok vtičnic z ozemljitvijo. Prisotnost "tal" lahko določimo z antenami na telesu nasproti druge. Nahajajo se poleg stranskih lukenj za čep.

Antene so povezane z ozemljitvenim sistemom in so dodatno zaščitene s ploščami, ki ob stiku s parnimi elementi vtiča ozemljijo napravo. Ko so priključene, so antene vržene proti tlom - nič je na desni, faza na levi.

Način pritrditve žic v sponke

Ozemljene vtičnice so povezane s trižilnim rumeno-zelenim kablom. Naprava že ima ozemljitveni priključek, označen z ustreznim markerjem. Kotne modifikacije so opremljene s podobnimi ozemljitvenimi sponkami; kabelska ali vzporedna povezava se nahaja v bloku. Ožičenje v sponkah je pritrjeno na naslednji način:

• sosednji elementi - vzporedna povezava z vhodnimi in izhodnimi kabli v vtičnico;
• z odstranitvijo izolacijskega sloja - odrežemo 10 mm vrhnjega sloja, naredimo obroč in ga zategnemo z gravirnim vijakom do priključitve prve naprave, po namestitvi zadnjega elementa se žica odreže.

Za kateri koli način pritrditve izračunajte presek žice.

Razpoložljivost zaščite

Kuhinjski blok kotnih vtičnic je označen glede na stopnjo zaščite.

Zaščita pred vdorom trdnih predmetov je označena s številkami:

• 1 – deli premera 0-50 mm lahko predrejo;
• 2 – predmeti s premerom 12,5 mm niso zadeti;
• 3 – majhni predmeti do premera 2,5 mm ne prodrejo v ohišje;
• 4 – predmeti s premerom večjim od 1 mm niso vključeni.

Zaščita pred prahom je označena s številkama 5 (odporen na prah) in 6 (odporen na prah).

Črka H označuje združljivost z visokonapetostnimi napravami, M - sposobnost delovanja, ko jih zadenejo curki vode, S - brez dela pri premikanju vodnih delcev. Vtičnice z indeksom W so zaščitene pred vremenskimi vplivi.

Zaščita pred dotikom je označena tudi s črkami: A - hrbtna stran roke, B - prsti, C - električno orodje, D - žica.

Digitalne oznake pomenijo, da ne motijo ​​delovanja izdelka:

• 1 – navpični padci;
• 2 – pada pod kotom 15 stopinj;
• 3 – brizgi, ki padajo pod kotom 60 stopinj;
• 4 – pada v katero koli smer;
• 5 – vodni curek v kateri koli smeri;
• 6 – curki morske vode.

Izdelki z zaščito pred vlago 5 in 6 so namenjeni zunanji montaži.

Prisotnost ali odsotnost potisnega mehanizma

Če ni potisnega mehanizma, se vtičnice zrahljajo in ovirajo normalno delovanje opreme. Ko je prisoten izmet, uporabnik preprosto pritisne gumb in vtič se samodejno odstrani iz vtičnice.Izvlečna sila je 9-54 N.

Če se ejektorski mehanizem pokvari, se vilice zataknejo v napravo, odstraniti jih je mogoče samo z dvema rokama.

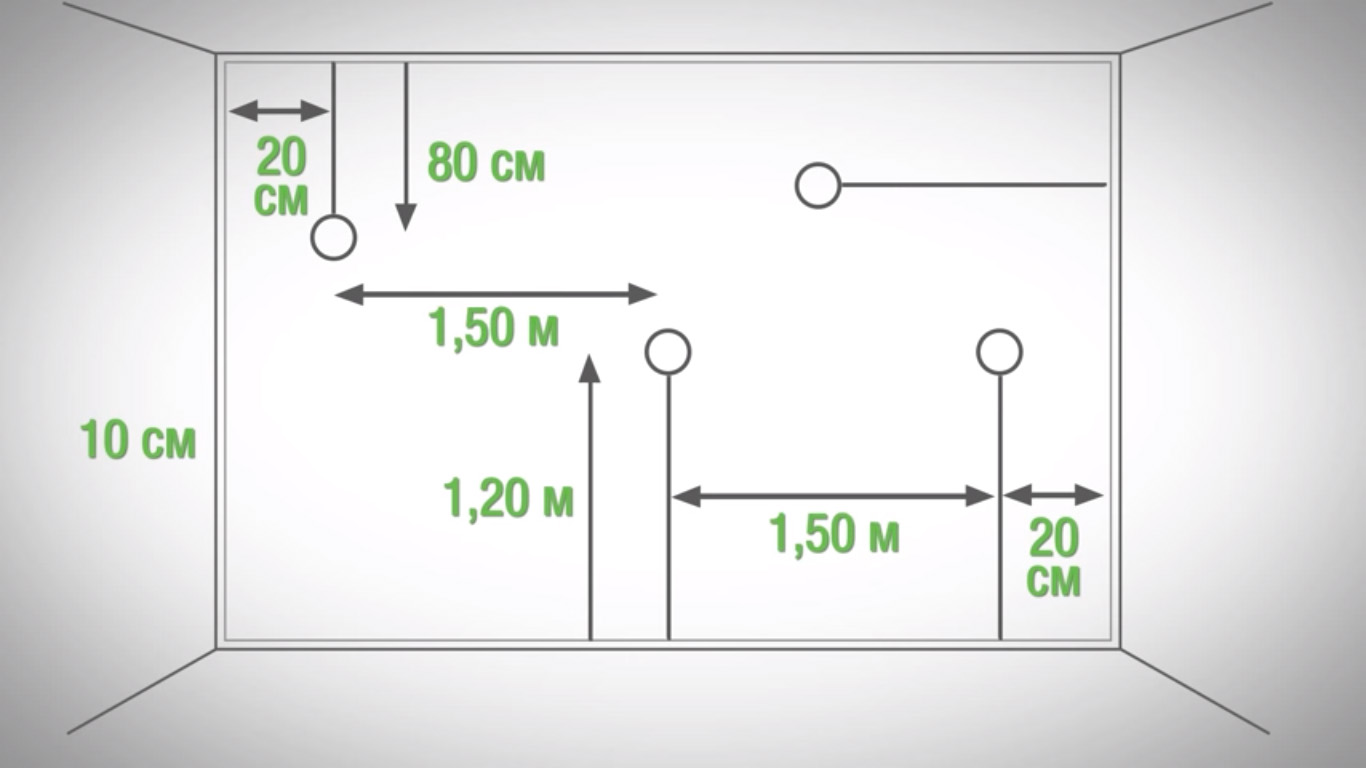

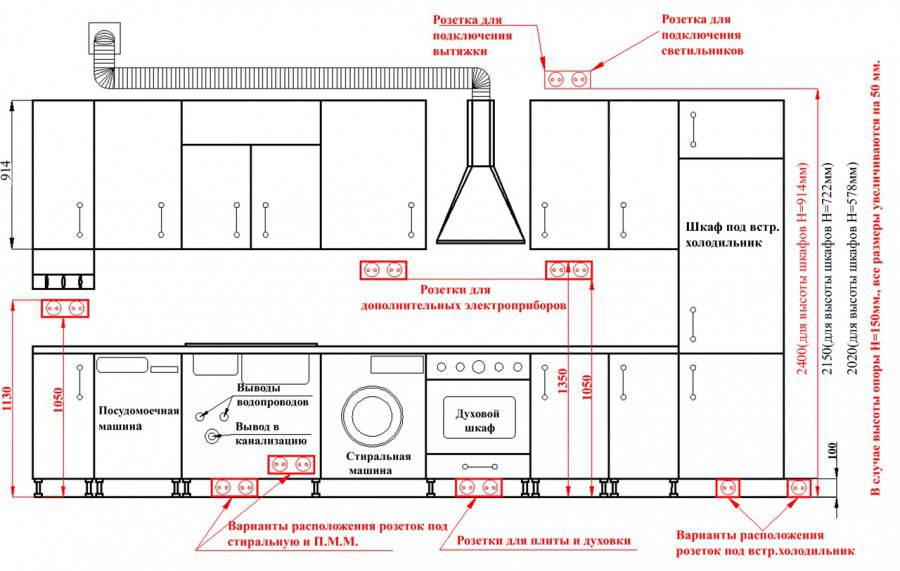

Standardi za namestitev vtičnic

Med postopkom namestitve upoštevajte pravila, navedena v GOST 7396.1-89, 7397.0-89, 8594-80 in SNiP 3.05.06-85:

• V skladu z evropskimi standardi morajo biti skupine vtičnic nameščene na višini 30 cm od tal;
• v velikih prostorih odstranite izdelke 50 cm od ogrevalnih, vodovodnih cevi in ​​umivalnikov;
• ko nameravate vgraditi vtičnico v ploščo, izberite samo tovarniško izdelano montažno dozo;
• ozemljitev vseh priključnih točk za električne naprave in namestitev RCD so obvezni ukrepi;
• za njimi so nameščene vtičnice za močne porabnike - za hladilnik 60-80 cm od talne črte, za pralni stroj - 30 cm;
• nenehno delujoča oprema se lahko poveže s skupinskimi kotnimi napravami;
• optimalno število vtičnic je 3;
• kotna naprava je nameščena 10-20 cm nad mizo;
• vtičnice za nape so nameščene na višini 1,8-2 m in se napajajo iz pohištvene razsvetljave.

Da kotna rozeta ne bo opazna, uporabite stropno montažo za vrati omare.

Izbira mesta za namestitev vtičnic

Izbira lokacije se izvede pred začetkom organizacije ozemljitvenega voda. Najpogosteje je naprava nameščena na razdalji 30 cm od podstavkov ali je usmerjena v navpično coniranje.

Da bi ohranili končno obdelavo, so vtičnice nameščene blizu osnovne plošče in nato napeljana kabelska linija. Za srednje veliko kuhinjo bodo dovolj 3-4 gnezda z enostavnim dostopom. Vtičnica je nameščena zunaj (nad površino) ali znotraj (vdolbina).

Namestitev vtičnice med popravilom bo preprečila vstop prahu in umazanije v ohišje.

Kotne skupine vtičnic bodo zagotovile varno delovanje električnih naprav. Če jih pravilno razporedite, lahko dobite harmoničen in funkcionalen dizajn.
