Izenačitev ali izravnava potencialov pomeni zmanjšanje razlike v električni napetosti med odprtimi deli električne opreme, ki so dostopni človeku. Uporablja se za takšne elemente zaščitnih sistemov, kot so ozemljitveni vodniki N in PE, pa tudi vodila PEN, ki so v ta namen povezani tudi s kovinskimi mostički. Glavni namen tega električnega postopka je odpraviti nevarne potencialne razlike in preprečiti možnost električnega udara osebe. V praksi to pomeni, da so vsi prevodni deli opreme na strani potrošnika, kot tudi elementi gradbenih konstrukcij, ki se uporabljajo kot ozemljitev, med seboj električno povezani.
Vrste nivelirnih sistemov
Izravnalni sistemi, ki se uporabljajo v električnih omrežjih, so razdeljeni na osnovne in dodatne naprave. Da bi razumeli njihove razlike, boste morali razmisliti o vsakem od teh pristopov posebej.
Glavni sistem

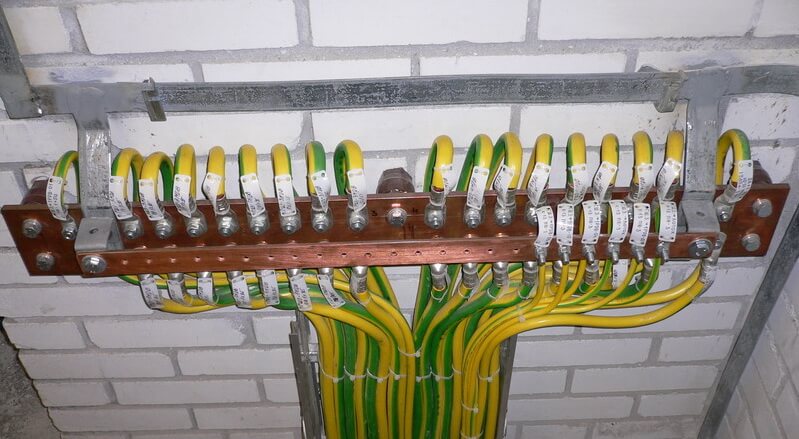

Ta vrsta izravnalnih konstrukcij se skrajšano imenuje OSUP.V svojem jedru je vezje, sestavljeno iz kovinskih plošč in združuje naslednje elemente v eno celoto:
- glavno ozemljitveno vodilo (GGB), zasnovano za sestavljanje vseh elementov, ki jih je treba ozemljiti;
- kovinska oprema stanovanjske ali druge zgradbe;
- elementi za zaščito zgradb pred nevihtami in strelami;
- ogrevalne cevi in radiatorji;
- kovinski kanali prezračevalnih sistemov;
- vodovodne in kanalizacijske cevi.
Običajno je za namestitev glavne stikalne naprave izbran ločen sedež v vhodni razdelilni omari (IDU). V odsotnosti se v ta namen uporabi kateri koli kovinski sklop, iz katerega je izdelana veja do ozemljitvene zanke z jeklenim ali bakrenim trakom.
Dodatna poravnava

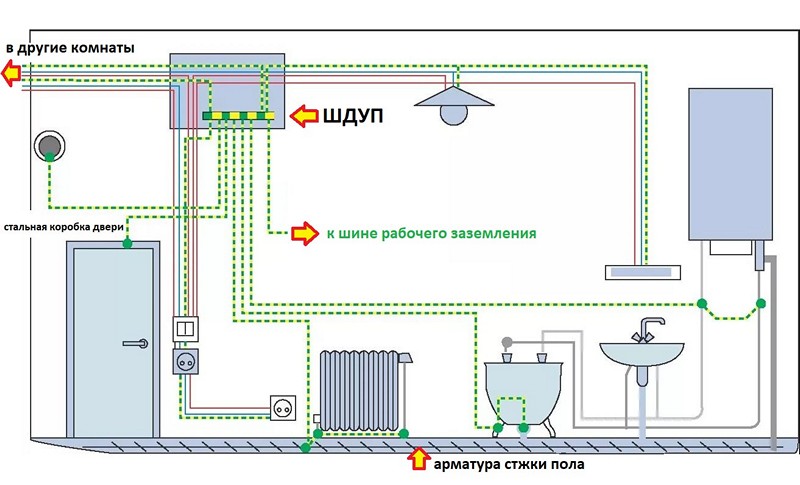

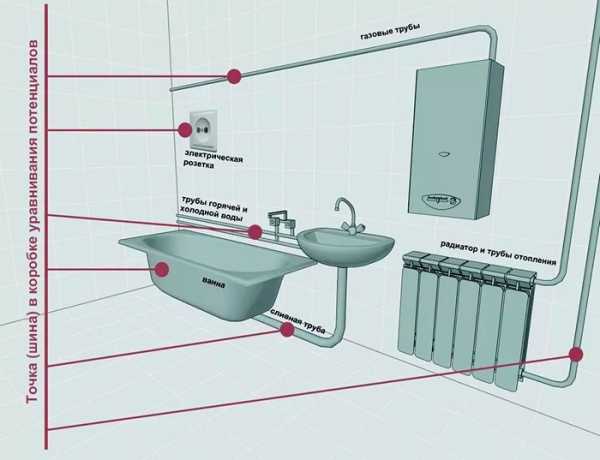

Dodatna zbiralka za izravnavo potenciala ŠDУП je posebna jeklena konstrukcija, ki je nameščena za električno povezavo naslednjih elementov, ki se nahajajo v mokrem prostoru:
- telo tuš kabine in sama kopalna kad;
- prevodni deli prezračevalnega sistema, če je vhod v kopalnico uokvirjen s kovinsko škatlo;
- kanalizacijske cevi;
- telo enote za sušenje brisač;
- vodovodne cevi in radiatorje ter vse druge dele, ki zahtevajo ozemljitev.

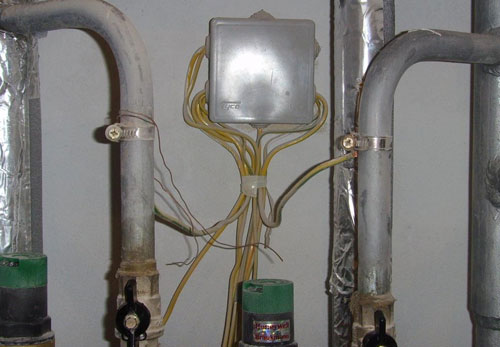

Za dodatno vodilo za izenačitev potencialov boste morali namestiti posebno omarico ali kovinsko škatlo, iz katere se vlečejo bakreni vodniki do vsakega od naštetih predmetov. Takšen sistem se šteje za pomožnega, to je komplementarnega BPCS. To pojasnjuje nezmožnost njihove ločene uporabe in delovanja.
Namen in naprava SHDU
Dodatni sistem za izravnavo električnega potenciala zajema naslednje obvezne elemente:
- Brez izjeme vse naprave, ki se nahajajo v prostorih z visoko vlažnostjo - v kopalnicah, kuhinjah, kleteh in podstrešjih zasebnih stavb - in so ozemljene.
- Elementi kovinskih konstrukcij, ki mejijo neposredno na te prostore in segajo izven njihovih meja načrtovanja.
- Nevtralni vodniki ozemljitvenega sistema. Na njih so povezani vsi ostali izravnalni zavoji.
Če na tej veji ni nevtralnih N vodnikov, se celoten sistem priključi na PE vodilo, nameščeno v razdelilni omari na vhodu v objekt.
Ta postopek velja tudi za ogrevalne pnevmatike sistema "topla tla", tesno vgrajene v betonske obloge. Pred namestitvijo je treba komplet jeklenih cevi prekriti s kovinsko mrežo, ki se nato poveže s sistemom, v katerem je predvideno vodilo SHDU. Za dodatno zaščito v napajalnih tokokrogih grelnih naprav je priporočljivo namestiti RCD za tok do 30 mA (glej klavzulo 7.1.88 PUE).
Načini povezovanja elementov, priključenih na vodila SHDU tipa U4, so zelo različni. Naslednje tipične sheme se pogosto uporabljajo:
- način radialne povezave z elementi za izravnavo potencialov;
- povezava z zanko, ki zagotavlja kontinuiteto izravnalnega vezja.

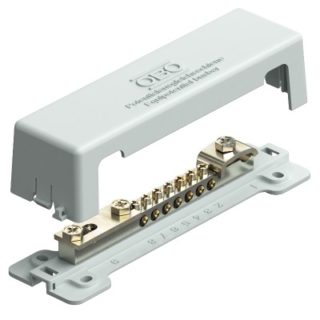

V vsakem primeru se takšno preklapljanje izvede s posebno montažno enoto za izravnavo potenciala - za te namene se uporablja škatla ShDUP. Ta zasnova je nekakšen sklop več vodnikov v en sam prevodni sistem, povezan z ničelnim vodilom razdelilne omare.
Parametri vodnika DSUP
Za sistem dodatnega izenačevanja potencialov so primerni samo vodniki, posebej izdelani za ta namen. V skladu z določbami PUE (glej klavzulo 1.7.138) morajo njihove značilne dimenzije izpolnjevati naslednje zahteve:
- pri povezovanju dveh lastnih prevodnih delov opreme je kot glavni izbran presek manjšega od zaščitnih vodnikov, povezanih z ozemljenimi deli;
- pri povezovanju lastnih in prevodnih elementov opreme ali naprav tretjih oseb se kot osnova vzame polovica preseka zaščitnega vodnika, priključenega na odprti del ozemljitvene zanke.
V skladu z odstavkom 1.7.126. Zaščitni vodniki PUE so izdelani iz istega materiala kot fazni vodniki, njihovi prerezi pa so strogo regulirani.
Najmanjše vrednosti preseka bakrenih vodnikov, ki se uporabljajo v sistemih DSUP in niso vključeni v napajalni kabel, morajo ustrezati zahtevam klavzule 1.7.127 PUE. Vrednost tega parametra je izbrana na podlagi naslednjih razlogov:
- mora biti enaka 2,5 mm2, ob upoštevanju zanesljive mehanske zaščite pred deformacijami in drugimi zunanjimi vplivi;
- njegova vrednost doseže 4 mm2, če ni potrebne varnosti.
Splošna shema DSUP poleg vsega zgoraj navedenega vključuje elemente zaščite pred strelo in izpusti strele.
Funkcija zaščite pred strelo
Izenačitev potencialov v posebnih objektih, namenjenih zaščiti objektov pred udarom strele, je resen ukrep, ki zmanjšuje nevarnost požara na teh objektih. V takih sistemih lahko nevarna potencialna razlika, ki nastane zaradi kopičenja nabojev atmosferske električne energije, doseže ogromne vrednosti - do 15 kV.
Njihova ureditev je podobna že obravnavanim primerom, le da je tukaj narejena dodatna vtičnica, ki gre na ozemljitveno vodilo ali spust strelovoda. Prereze priključnih vodnikov izberemo na podlagi enakega izračuna kot za splošni primer naprave BPCS. V skladu z zahtevami PUE nobeno novo električno omrežje, ki je nujno opremljeno z zaščito pred strelo, ne bo začelo obratovati, če ne bo zagotovilo umetne izravnave potencialov.
Namestitev izravnalne palice
Avtobusi SHDU so običajno postavljeni v škatle, ki se razlikujejo po načinu namestitve na strukturne elemente. Lahko se nahajajo na naslednjih mestih:
- v votlinah sosednjih stenskih stebrov;
- neposredno znotraj samih zidov.
Poleg tega so pogosto izdelani v obliki stenske montaže. Njihova namestitev in pritrditev v elemente stenskih konstrukcij je predvidena v fazi gradnje. Posebna lokacija škatle s pnevmatiko je izbrana v skladu z vnaprej izdelanim diagramom in ob upoštevanju, da imajo prost dostop. To je potrebno za spremljanje njihovega stanja in vzdrževanja.
V objektu, ki je že zgrajen in obratuje, so nameščene odprte omarice, dostopne za izvedbo potrebnih elektroinštalacijskih del. Lokacija njihove namestitve je izbrana tako, da je dolžina montažnih vodnikov in ozemljitvenega vodila minimalna. To bo prihranilo pri potrošnem materialu.
Namestitev zanesljivega sistema za izravnavo potencialov v katerem koli delujočem objektu je zagotovilo zaščite ljudi, ki delajo ali živijo v njem, pred električnim udarom.
