Vrste okov za LED žarnice - navojne in zatične

Podnožje žarnice je njen sestavni del, zahvaljujoč kateremu je zagotovljena povezava svetilke z električno vtičnico in napajalnimi žicami. Podstavkov je več vrst, vse so razvrščene v različne kategorije in delujejo le v tandemu z ustrezno kartušo.

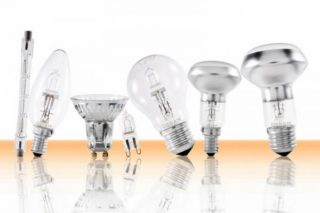

Vrste podnožja svetilk

Eno od meril, po katerih so razvrščene LED sijalke, je vrsta nameščene podlage. Lahko jih razdelimo v dve veliki skupini - kontaktne in navojne. Znotraj vsake skupine obstaja veliko število podvrst. Nepraktično je preučevati značilnosti vseh. Morate se seznaniti z oblikovalskimi značilnostmi najbolj priljubljenih modelov:

• LED svetilka E27 je najpogostejši tip podnožja za vse vrste svetilk, ne samo LED. 27 pomeni premer osnove v navojnem delu, merjen v milimetrih. S takšno bazo se praviloma uporabljajo naprave z močjo 60, 75, 100 in 150 W, LED naprave od 5 do 18 W.Najpogostejši tip telesa je polobla ali sferična oblika.

• LED žarnice E14 so drugi najpogostejši tip. 14 mm – premer podnožja v navojnem delu konstrukcije. Nameščena v manj močnih žarnicah, se vrednost giblje od 15 do 60 vatov. Zanje so značilne manjše dimenzije in se pogosto uporabljajo v majhnih okrasnih svetilkah. Lahko so v obliki sveče, krogle ali kupole.

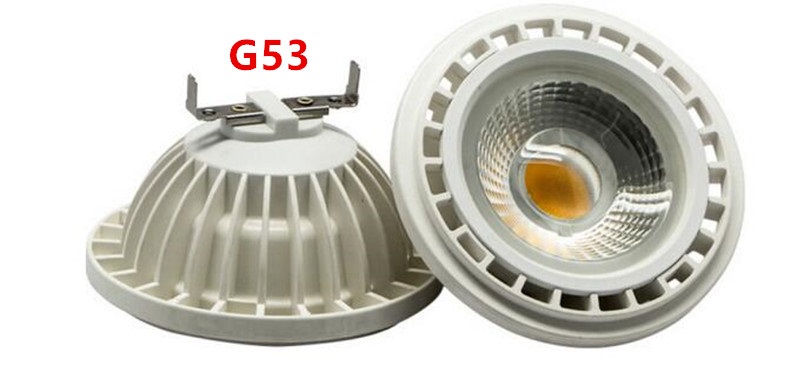

• G53, GX53 - te vrste baz niso zelo pogoste. Običajno se uporablja pri kardanski ali stropni montaži. Oblika je okrogla, površina kupole je opremljena z utripajočimi LED diodami. Primerno samo za ravne svetilke. Te vrste podstavkov so opremljene z zatičnimi kontakti.

•

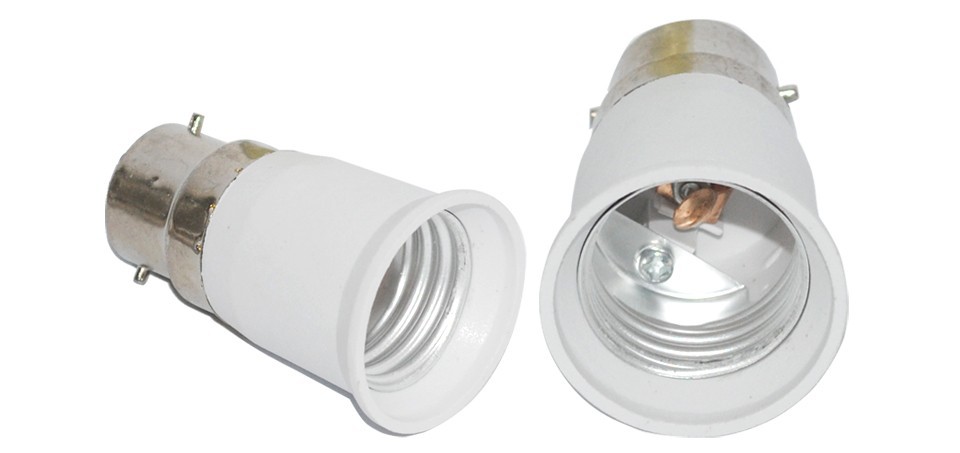

  B22 je pin tip podstavka, njegov premer je 22 mm. Telo je opremljeno z zatiči za povezavo z vpenjalno glavo. Pogosto se uporablja v okoljih z visokimi vibracijami, na primer v industrijskih obratih ali vozilih.

• GU10 je vtičnica, opremljena z držalom za zatič za kartušo. V tem primeru številke ne označujejo premera podnožja, temveč razmik med središči zatičev. V tem primeru je osnova opremljena z dvema zatičema, razdalja med njima je 10 mm. Značilna konstrukcijska lastnost je opazna odebelitev na koncu kontaktov za vrtljivo povezavo s kartušo.

•

  GU5.3 je osnova, opremljena z zatičem, ki se pritrdi neposredno na svetilko. Številka 5,3 je interval med središči kontaktov, merjen v milimetrih. Svetilke so majhne velikosti in se najpogosteje uporabljajo za dekorativno razsvetljavo, pa tudi za osvetlitev vitrin v trgovinah, umetniških galerijah itd. Svetlobni kot takšnih svetlobnih naprav je od 30 do 180 stopinj.

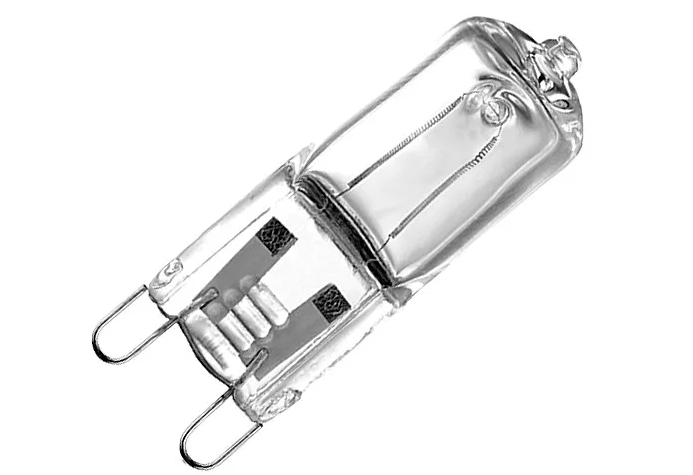

Vtičnice tipa G4, GU4, G9 so opremljene z zatičem. Opremljeni so z mikrosvetilkami. Razmik med zatiči je od 4-9 mm. Te svetlobne naprave se uporabljajo za organizacijo točkovne razsvetljave.

Vsebuje GU10, GU5/3, G13 in G23

Ko dajete prednost eni ali drugi kartuši, je priporočljivo, da se seznanite s funkcijami podnožja, ki bo z njimi povezana.

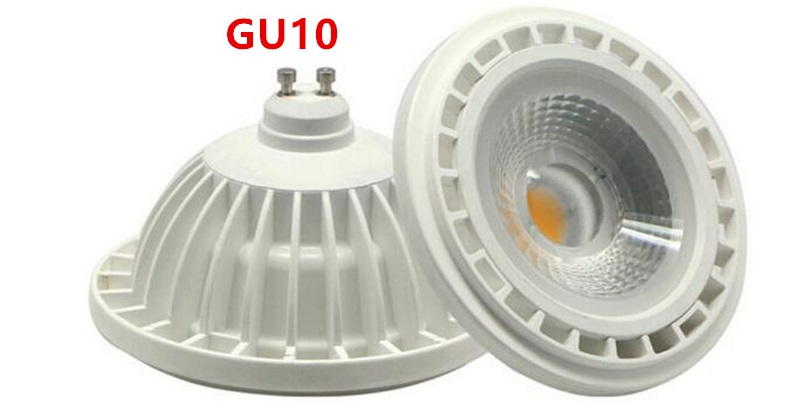

GU10

Držalo v teh izvedbah je nameščeno nestandardno. Konci kontaktov imajo podaljške, ki varno držijo samo svetilko v vtičnici.

LED sijalke, opremljene z bazo GU10, imajo številne prednosti:

• Intenzivnejši sijaj, še daljša življenjska doba, minimalna poraba energije. Ena najpomembnejših prednosti je, da se svetlobna naprava praktično ne segreva, kar omogoča vgradnjo v spuščene in spuščene stropove.
• Električne naprave se napajajo iz omrežja 110-220 V. Praviloma so te vrste svetilk dodatno opremljene z reflektorjem, ki daje svetlobi določeno smer.

Proizvajalcev nizkonapetostnih žarnic je kar nekaj, saj imajo ozko področje uporabe - organiziranje lokalnega sistema razsvetljave.

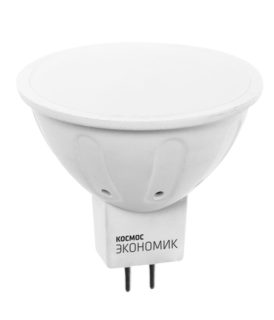

GU5/3

Podnožje je izdelano iz keramike in vsebuje žice, obdane z zaščitnim plaščem. Uporabljajo električne naprave z napetostjo 12 ali 24 V. Na električno omrežje so priključeni s posebnimi sponkami.

Takšni električni deli se uporabljajo za zamenjavo nizkonapetostnih halogenskih žarnic. Kontakti so nameščeni na razdalji 5,33 mm drug od drugega.

G13 in G23

Montirajo se samo v LED svetlobne elemente kot so T8, LSP in Armstrong. Interval med stiki je 1,3 cm.

Naprave G23 so nameščene v svetilke v obliki črke U.Zasnova je dodatno opremljena z zaganjalnikom. Zagon poteka zahvaljujoč plinu, ki se nahaja v ohišju svetlobne naprave. Moči se gibljejo od 5 do 14 W, najpogosteje privijačene v namizne svetilke.

Uporaba navojnih in zatičnih vtičnic

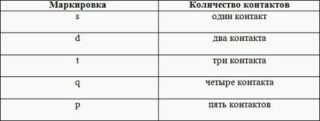

LED sijalke so na voljo z zatičnimi in navojnimi podnožji. Tabela prikazuje oznake.

Redki nosilci

Nekatere vrste konstrukcij so izjemno redke. Sem spadajo naprave z vdolbinimi kontakti.

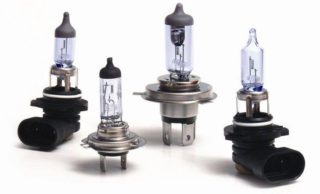

Značilnosti redkih vrst baz

Značilnosti redkih modelov:

• Z vdolbino kontakt je označen z "R". Uporablja se za majhne svetilke.
• Tip telefona z oznako "T". Uporablja se v svetilkah, ki se uporabljajo kot osvetlitev na ploščah gospodinjskih aparatov in avtomobilov.
• Sofitni podstavki z oznako "S". Obstaja več vrst struktur - lahko se nahajajo na eni strani cevne svetilke ali na dveh. Običajno se uporabljajo za osvetlitev ogledal v kopalnicah in notranjosti avtomobilov.
• Pritrdilni modeli z oznako "P" so najpogosteje nameščeni v reflektorjih, lučeh in filmskih projektorjih. Vizualno in oblikovno so podobni sofitnim napravam.

V Evropi uporabljajo žarnice tipa KM manjših dimenzij.

Modifikacije kablov in stekel

Ponudba LED svetilk je raznolika; Naprave so opremljene z vtičnicami, le da je steklena, kot sama svetilka. Njegova osnova je opremljena s tokovnimi vodniki, skozi katere pride do zanesljivega stika s kartušo in vodniki, ki nosijo tok. Številke, navedene v oznakah, označujejo debelino stekla.

Kabelske vtičnice so izjemno redke; njihova glavna uporaba so žarnice za projektorje.

Kako dešifrirati oznake

Simbole, ki razvrščajo baze v vrste, dešifriram na naslednji način:

• R je zastarel model, opremljen z vdolbino.
• F – opremljen z enim zatičem.
• S – sofit.
• B – zatič ali nosilec.
• a – žebljiček, za katerega je značilna cilindrična oblika.
• b – ima žlebičast kontakt.
• c – označuje izvirno obliko žebljička.

Na koncu so vedno številke, ki označujejo premer priključnega dela ali interval med kontakti.

Kako izbrati pravo podlago

Pri nakupu svetilke morate biti pozorni na naslednje točke:

• G9 LED svetilka je zasnovana samo za 220 V.
• Če je električni tokokrog dodatno opremljen z zatemnilniki in elektronskimi stikali, je prepovedana uporaba majhnih svetilk tipa E27 in E14.

Da ne bi naredili napake pri izbiri podnožja, je priporočljivo, da pregorele svetilke ne zavržete, ampak greste skupaj z njo v trgovino po novo.

Pri delu z elektriko in električnimi napravami je pomembno upoštevati osebne varnostne ukrepe.Najprej se prostor izklopi in napetost na izhodu se preveri z indikatorskim izvijačem.
