Razvodne omarice na steni so elektroinstalacijske konstrukcije, namenjene zaščiti električnih komunikacijskih omrežij na mestih njihove povezave pred škodljivimi okoljskimi dejavniki. Naprave so nameščene skoraj povsod, kjer so priključeni kabli ali električne napeljave z napetostjo največ 1000 V.
Namen in uporaba

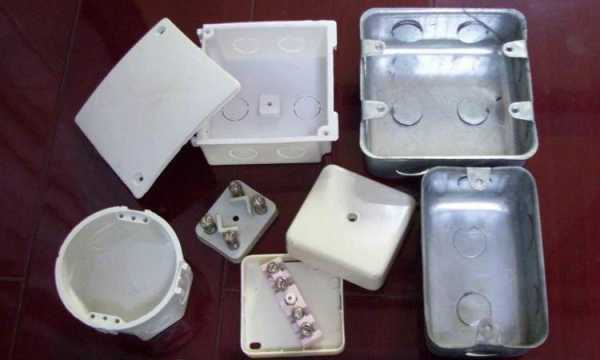

Obstaja veliko vrst podružničnih omaric. Lahko se razlikujejo po obliki, velikosti in materialu izdelave. Vendar imajo eno nalogo - skriti vsebino pred uničujočimi okoljskimi dejavniki. Vsak model je opremljen s pokrovom.
Električna instalacijska konstrukcija se uporablja ne samo doma, ampak tudi v industriji za pritrditev in razvejanje žic pri namestitvi skritih napeljav. Obstaja praksa namestitve takšnih struktur med odprtim ožičenjem, vendar videz pušča veliko želenega.
Glavne naloge, s katerimi se sooča naprava:
- Zaščita pred mehanskimi, termičnimi in kemičnimi vplivi.
- Estetsko oblikovanje električne napeljave kablov na stičišču tokovodnikov.
Razvodne omarice se najpogosteje uporabljajo za razsvetljavo in napajanje električnih vodov enosmernega in izmeničnega toka z napetostjo največ 660 V in nizkotokovno ožičenje. Strukture je mogoče namestiti ne samo v zaprtih prostorih, ampak tudi na prostem.
Razvrstitev po vrsti
Stikalne strukture so glede na namen razdeljene na več vrst.
- Za povezovanje in zaščito spojev kabelskih vodov z napetostjo največ 1 kW, na primer KOS, KRP, KVP, U997M, U994, U197 itd. Vgradimo jih lahko tudi skupaj s sistemom UHL.

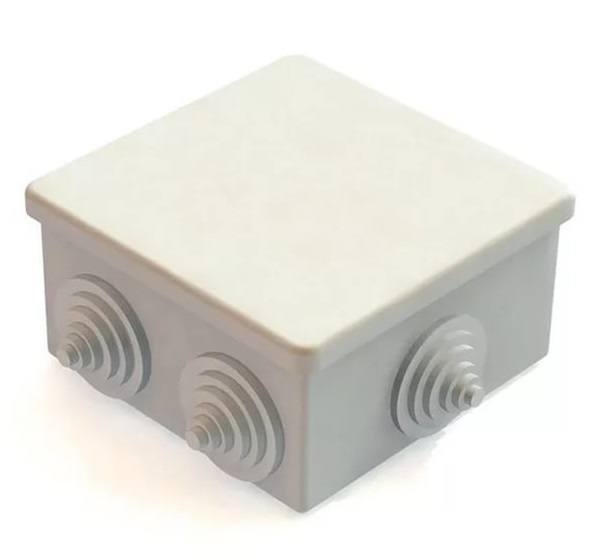

- Za odprto in skrito ožičenje doma se uporablja škatla s standardno velikostjo (100 * 100 * 50 mm). Na primer KO100, KTO100, KU100, KT100, KS100, KM100.

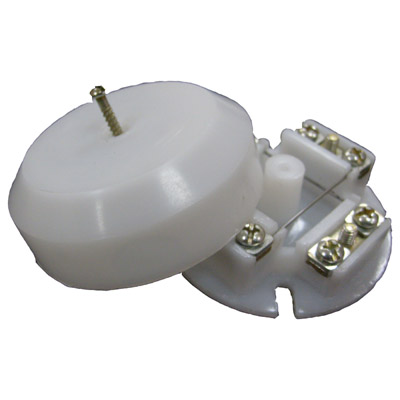

- Podružnice, namenjene shranjevanju in zaščiti stičišč žičnih oddajnih vodov UK2R in UK2P.

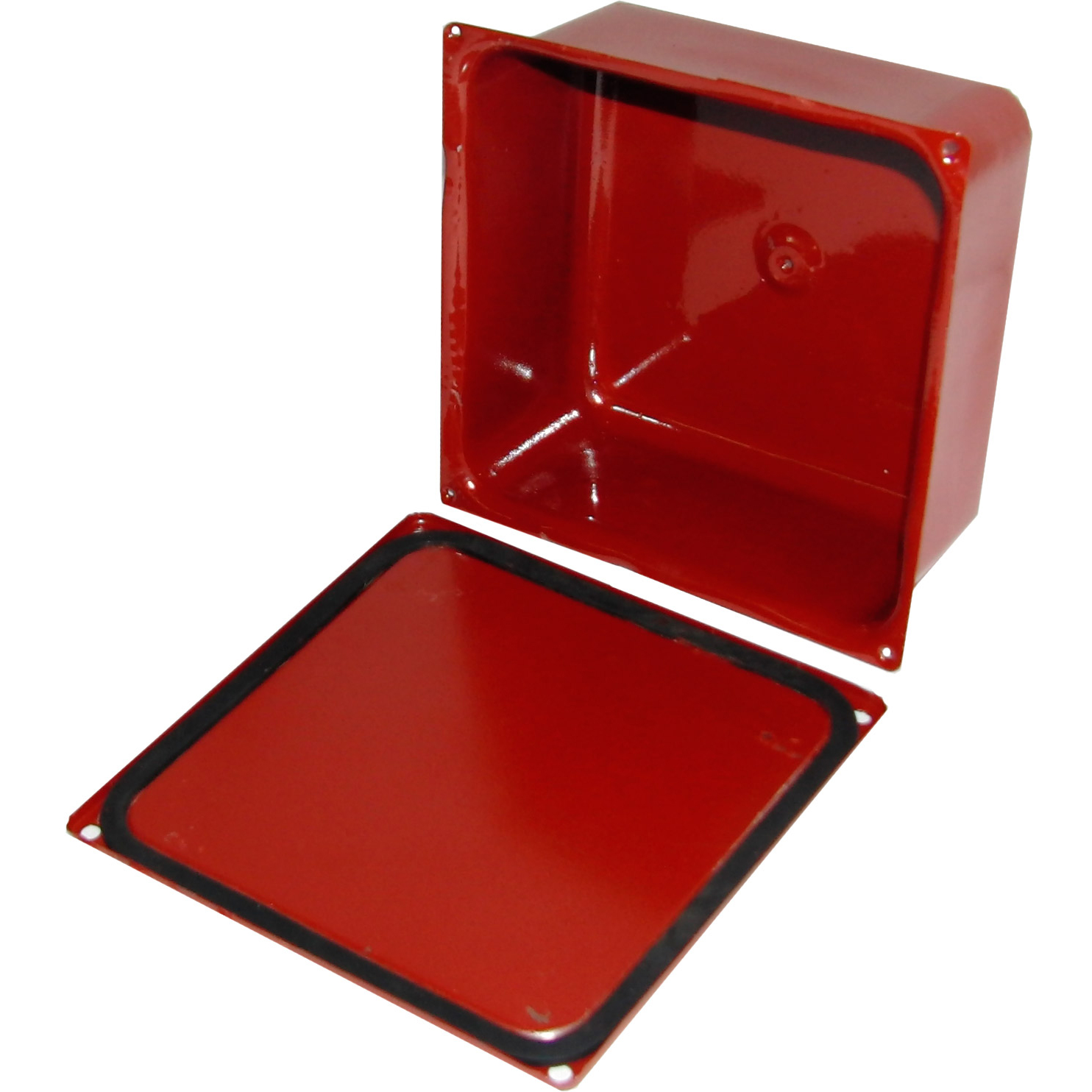

U997M Razdelilna omarica za zunanjo napeljavo UK2-R
Prav tako jih glede na vrsto konstrukcije delimo na odcepne in kabelske za nadzemne vode ter razdelilne omarice za zbiralke (SB).
Zaščitni razred
Glavne značilnosti razvodnih omaric vključujejo razred zaščite v skladu z GOST št. 1425496. Ima obliko IPXX, kjer sta zadnji dve kombinaciji digitalna oznaka. Prva številka označuje odpornost na prah, druga pa na vlago.
| Koda | Zaščita pred prahom | Zaščita pred vlago |
| 0 | Zaščita ni zagotovljena | Zaščita ni zagotovljena |
| 1 | Odpravlja možnost prodiranja delcev, večjih od 50 mm | Zasnova je zaščitena pred vdorom navpično padajočih kapljic, kot so dež, kondenzacija |
| 2 | Ni možnosti, da bi delci, večji od 12 mm, zašli pod pokrov škatle | Škatla je zaščitena pred vdorom vlage v notranjost pod kotom 15 stopinj |
| 3 | Vnos delcev, večjih od 2,5 mm, ni dovoljen | Naprava je zaščitena pred padci z udarnim kotom največ 60 stopinj |
| 4 | Preprečuje vdor delcev, večjih od 1 mm | Škatla je popolnoma zaščitena pred brizgami in padci |
| 5 | Enota je zaščitena pred usedlinami prahu | Popolna zaščita pred vodnimi curki |
| 6 | Ni možnosti, da bi prah zašel pod pokrov konstrukcije | Zaščita pred visokotlačnimi vodnimi curki |
| 7 | Zaščita konstrukcije pri popolni potopitvi v vlažno okolje do globine največ 1 meter (kratkotrajna potopitev v vlažno okolje) | |
| 8 | Zasnova je popolnoma zaprta in lahko deluje pod vodo |
Strukture, odporne proti prahu in vlagi, imajo večjo težo in velikost. Zaščitni razred se odraža tudi v stroških. Višje kot so številke, bolj zanesljiva je zaščita, višja je cena.
Možnosti za domače ožičenje
Razdelilna omarica za skrito in odprto ožičenje je izbrana glede na vrsto nameščene linije.
- Za zunanje žice je potrebno uporabiti nadzemne vejne strukture (nameščene so neposredno na površino stene).

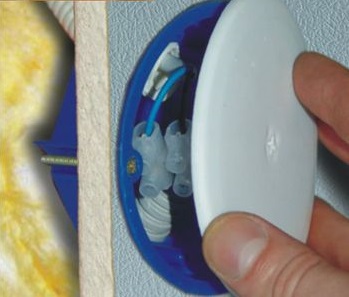

- Če je ožičenje skrito, so potrebni vgradni modeli, namenjeni vgradnji v steno.
Za uporabo doma sploh ni potrebno kupiti modifikacij z visokim zaščitnim razredom. Morda bo potrebna popolnoma zaprta konstrukcija, če je nameščena v bližini hiše na ulici.

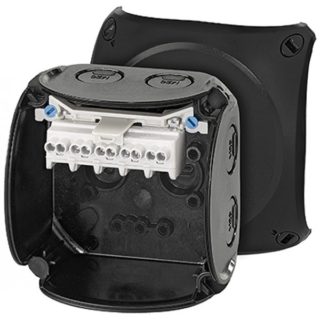

Večina sodobnih modelov je opremljena s posebnimi terminali, ki močno poenostavijo postopek namestitve. Obstajajo tudi škatle, opremljene z varovalko, ki v primeru kratkega stika v sili prekine napajanje.Dodatna prednost je, da ima oprema s sponkami in sponkami zanemarljiv vpliv na stroške.
Pri izbiri morate analizirati material, iz katerega je izdelana stena, saj bo od tega odvisen način pritrditve. Škatle so nameščene v betonsko ali opečno steno z uporabo malte, za stene iz mavčnih plošč so predvidene posebne pritrditve.
Bolje je dati prednost preverjenim blagovnim znamkam. Stroški so običajno višji, vendar je kakovost izdelave bolj zanesljiva.
Namestitev razvodne omarice
Pri nameščanju električne konstrukcije je bolje upoštevati vsa govorjena in neizrečena pravila. Žične linije praviloma potekajo na višini ali pod stropom, zato so škatle nameščene tam, da ne zapravljamo dodatnih metrov dragega kabla. Vendar pa je pomembno zagotoviti prost dostop do strukture v nujnih ali izrednih razmerah.
Če je električna napeljava raztegnjena v prostoru med spuščenim stropom in podnožjem stene, morajo biti škatle nameščene pod nivojem lažnega stropa. Konci prevodnih žic morajo biti speljani navzdol. To lahko povzroči svoje težave, vendar bo v prihodnosti, med popravili in vzdrževanjem, naloge veliko lažje opraviti.
Po namestitvi je pomembno, da celovitost strukture ni ogrožena. Pokrov naj se tesno in varno zapre; notranjega prostora ne smete prenatrpati z žicami, bolje je namestiti novo večjo škatlo ali drugo.
Posodobitev, vzdrževanje in popravilo ožičenja je nemogoče brez odpiranja razvodnih omaric, zato je pri polaganju ožičenja pomembno sestaviti pravilen diagram, ki prikazuje število in lokacijo električnih inštalacijskih konstrukcij, koliko linij vključujejo.Najprej to velja za naprave, zasnovane za skrito ožičenje.
