Kako izbrati uvodni stroj za stanovanje in zasebno hišo

Pri organizaciji električne oskrbe mestnih stanovanj ali zasebnih podeželskih hiš je treba na njihovem vhodu namestiti vhodno in razdelilno napravo. Ta komponenta napajalnega sistema je ločena napajalna omarica z napajalnimi kabli in stikalno opremo, ki se nahaja v njej. Vhodni avtomat (IA) je obvezen strukturni element, brez katerega je nemogoče organizirati popolno oskrbo z električno energijo za stanovanje, pa tudi kateri koli drug stanovanjski ali nestanovanjski objekt.

Zasnova in princip delovanja uvodnega stroja

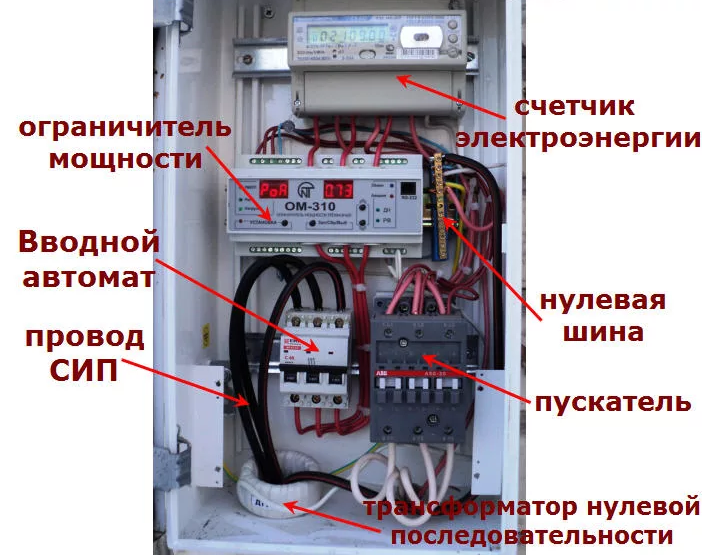

Vhodni odklopnik, nameščen v razdelilni omari, je potreben predvsem za omejitev uporabne moči uporabnika, ki jo porabi. Če tok preseže vrednost, ki jo nastavi ta naprava, se bo izklopila in popolnoma izklopila stanovanje ali podeželsko hišo.Ob upoštevanju tega namena je treba upoštevati zasnovo vhodnega stikala, pa tudi princip njegovega delovanja in lokacijo v omari.

Opravlja tudi svojo glavno funkcijo - izklopi servisirano linijo, ko tok preseže dovoljeno vrednost zaradi zasilne preobremenitve ali kratkega stika. Toda v ta namen se uporablja kot druga stopnja skupinske zaščite. Prva deluje linearna naprava, nameščena neposredno v poškodovano vezje.

Tako kot vsi drugi odklopniki (AB) je naprava, nameščena na vhodu v hišo, sestavljena iz naslednjih obveznih komponent in delov:

• Ohišja s kompletom kontaktnih konektorjev.
• Izvršilni moduli, ki zagotavljajo njegovo delovanje.
• Vezne palice in pritrdilni elementi v razdelilni omari.

V vseh napravah tega razreda (vključno z napravami, ki se uporabljajo za vhod) se kot izvršni moduli uporabljajo dva preklopna elementa, imenovana sprostitve. Eden od njih, povezan z mehanizmi toplotnega delovanja, je zasnovan v obliki bimetalne plošče, drugi pa kot elektromagnetni pretokovni rele. Prva odklopna enota se sproži, ko tok v zaščitenem vodu dlje časa presega nazivno vrednost. Elektromagnetna sprostitev se aktivira, ko v tem tokokrogu pride do kratkega stika. Velikost delovnih tokov, kot tudi časovne zakasnitve, ki so značilne za te naprave, so določene z njihovimi časovno-tokovnimi značilnostmi.

Pogosto vhodni odklopniki pred števcem opravljajo drugo funkcijo, saj so ločevalni element med aluminijastimi vodniki napajalnega kabla in bakrenimi žicami električne napeljave.

Tako zagotavlja združljivost dveh po strukturi različnih kovin, katerih neposredna povezava v obliki zvijanja je na primer nesprejemljiva. Preobremenjen je z oksidacijo obeh prevodnih materialov in posledično prekinitev stika. In to običajno vodi do segrevanja sklepa in njegovega postopnega uničenja.

Vhodni stroj je tradicionalno nameščen neposredno pred električnim števcem, kar vam omogoča, da upoštevate vse notranje porabnike in registrirate odsotnost povezave z napajalnim kablom. Drugi primer je, ko je stanovanje popolnoma brez napajanja in je števec popolnoma odklopljen od napajanja.

Pri izbiri se upoštevajo osnovni parametri

Glavni parametri, ki se upoštevajo pri izbiri vhodne naprave, vključujejo:

• Nazivni tok in moč.
• Način pritrditve znotraj omare.
• Število polov, ki so na voljo za ta model VA.

Kot dodatne značilnosti, ki pomagajo izbrati želeno vrsto stroja, se upoštevajo njegovi časovno-tokovni indikatorji.

Nazivni tok in moč

Nazivni tok katerega koli stroja je naveden v oznakah na ohišju (na primer C40). Digitalni indikator pomeni vrednost trenutne komponente, pri kateri ta naprava lahko deluje brez izklopa za dolgo časa.

Nazivna vrednost je nastavljena pri temperaturi okolja 30 stopinj.

Če se zmanjša, se ta indikator poveča, če se poveča, pa se zmanjša.

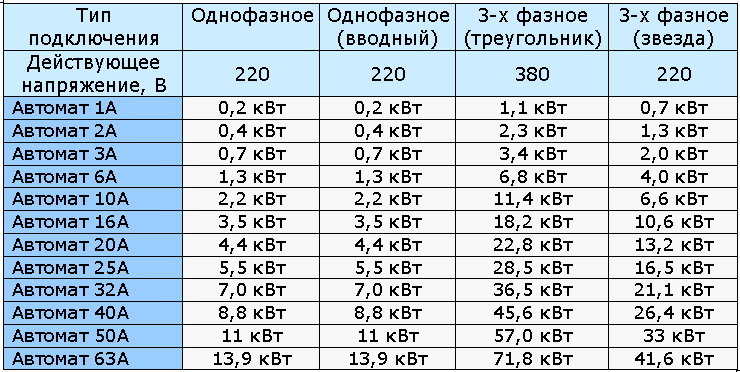

Skupaj z nazivnim tokom je ocenjena moč, ki jo lahko ta naprava preklaplja brez nevarnosti okvare. Za vhodne odklopnike njegova vrednost ni večja od 5,5 kW - ta indikator je izbran za enofazno vezje.Bistveno večji parameter - do 9,5-16 kW - je dovoljen, ko je naprava priključena na trifazno omrežje.

Sprememba moči VA

Možne so situacije, ko vhodni odklopnik 40 A, ki je bil nameščen ob zagonu sistema, ne zadostuje za normalno delovanje - nenehno se izloči. V tem primeru lahko povabite električarja in naročite bolj "močno" napravo. Toda preden namestite VA na 63 amperov, na primer, morate ta postopek uskladiti z družbo za upravljanje (zadružni svet) in službami Energosbyt. Samo v tem primeru se nihče ne bo pritoževal, da ta porabnik porabi več energije, kot je zahtevano po standardih, in da zaradi tega trpijo prebivalci drugih stanovanj. Ta situacija je možna zaradi splošne preobremenitve in nenehnega izklopa skupnega vhoda v hišo.

Za zasebna gospodinjstva je lahko usklajevanje povečanja trifazne obremenitve vhodnih tokokrogov še težje. Vse je odvisno od količine potrebne energije in zmogljivosti lokalnih transformatorskih postaj.

Montažne metode

Glede na oblikovne značilnosti odklopnikov je dovoljenih več možnosti za njihovo namestitev:

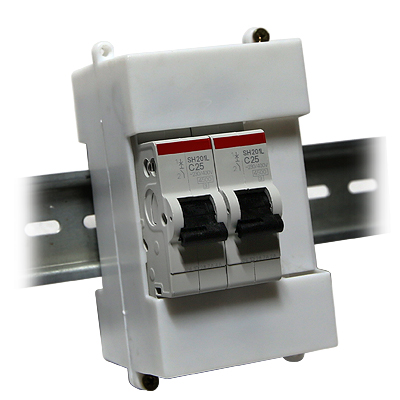

• v večini primerov je vhodna naprava nameščena na DIN tirnico, nameščeno na ohišju razdelilne plošče;
• če takšne tirnice ni na voljo, jo je mogoče pritrditi s posebnimi vijaki, ki so priloženi kompletu za dostavo;
• v starejših modelih strojev je možno namestiti več naprav istega tipa na posebne vodilne palice (ta metoda se zdaj praktično ne uporablja).

Običajno se daje prednost prvi od teh tehnik, kot najpreprostejši in najprimernejši za izvedbo.

Število polov in časovno-tokovne karakteristike

V skladu z določbami veljavnih predpisov (zlasti PUE) so glede na število istočasno vklopljenih tokokrogov vse vhodne zaščitne naprave razdeljene na naslednje vrste:

• Dvopolne naprave.
• 4-polni odklopniki.

Prvi se uporabljajo v enofaznih vhodnih stikalnih tokokrogih, ki zagotavljajo stanovanjsko stanovanje s standardnim napajanjem 220 voltov.

V skladu z zahtevami PUE je namestitev dveh enopolnih vhodnih odklopnikov v omari namesto enega dvopolnega strogo prepovedana.

V tem primeru sprožilci ne bodo mogli delovati sinhrono, kar je varen pogoj za preklapljanje daljnovodov na vhodu. Naprave drugega tipa (s 4 poli) so nameščene v trifaznem napajalnem vodu z napetostjo 380 V. V takšnih tokokrogih ni dovoljeno namestiti tripolnih ločilnikov (v skladu s PUE), saj je treba v njih skupaj s fazo vklopiti nič.

Značilnosti časovnega toka pomenijo trenutne vrednosti, pri katerih vhodni odklopnik izklopi določen napajalni tokokrog, kot tudi posledične časovne zakasnitve. Ti parametri so neposredno povezani z delovanjem toplotnih in elektromagnetnih sprožilcev, vključenih v napravo.

Preklopno vezje uvodnega stroja

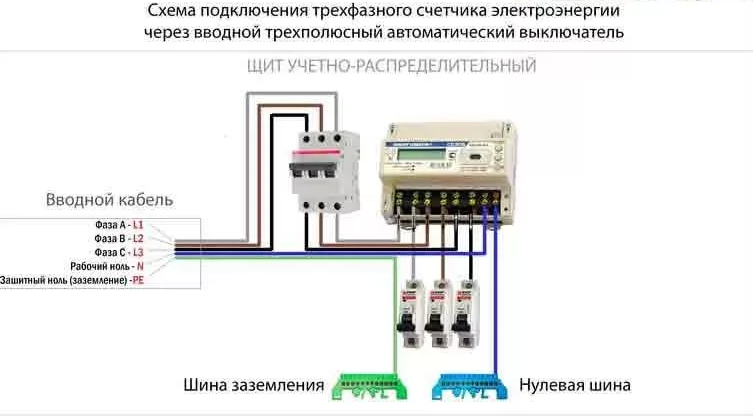

Pri priključitvi vhodnega stroja je pomembno upoštevati pravilo, da je skupni kabel priključen na zgornje sponke, pipe pa morajo biti narejene od spodaj. Če želite določiti točke za napajanje žil napajalnega kabla, boste morali poiskati kontakte z oznakami F1, F2, F3 in nevtralno žico N. Če ni posebnih oznak, so zbiralke priključene na kontakte v naraščajočem vrstnem redu njihovega število pri štetju od leve proti desni po glavniku.V 4-polni napravi bodo prve tri faze, naslednja za njimi pa bo zemlja. V 2-polnem analogu je prva na levi faza, naslednja za njo pa nič.

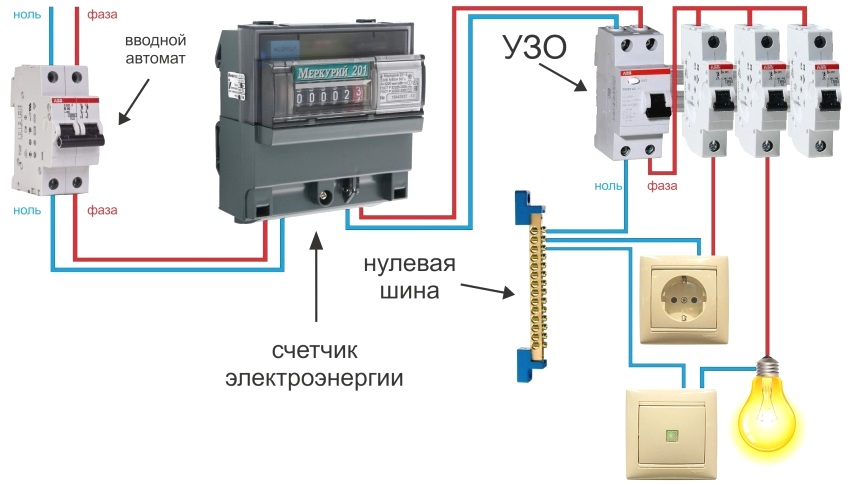

Lokacija, kjer je katera koli vhodna naprava vključena v splošni napajalni tokokrog, ostane nespremenjena. Nameščen je na samem vhodu napajalnega tokokroga do zapečatenega električnega števca. Po tem je dovoljeno namestiti zaščitno izklopno napravo druge stopnje delovanja, ki izboljša kakovost zaščite pred električnim udarom. Bolj priročno je namestiti dodatne avtomatske naprave in RCD na skupno DIN-tirnico, ki se nahaja v razdelilni omari poleg števca.

Vgradnja vhodne naprave v trifazna omrežja

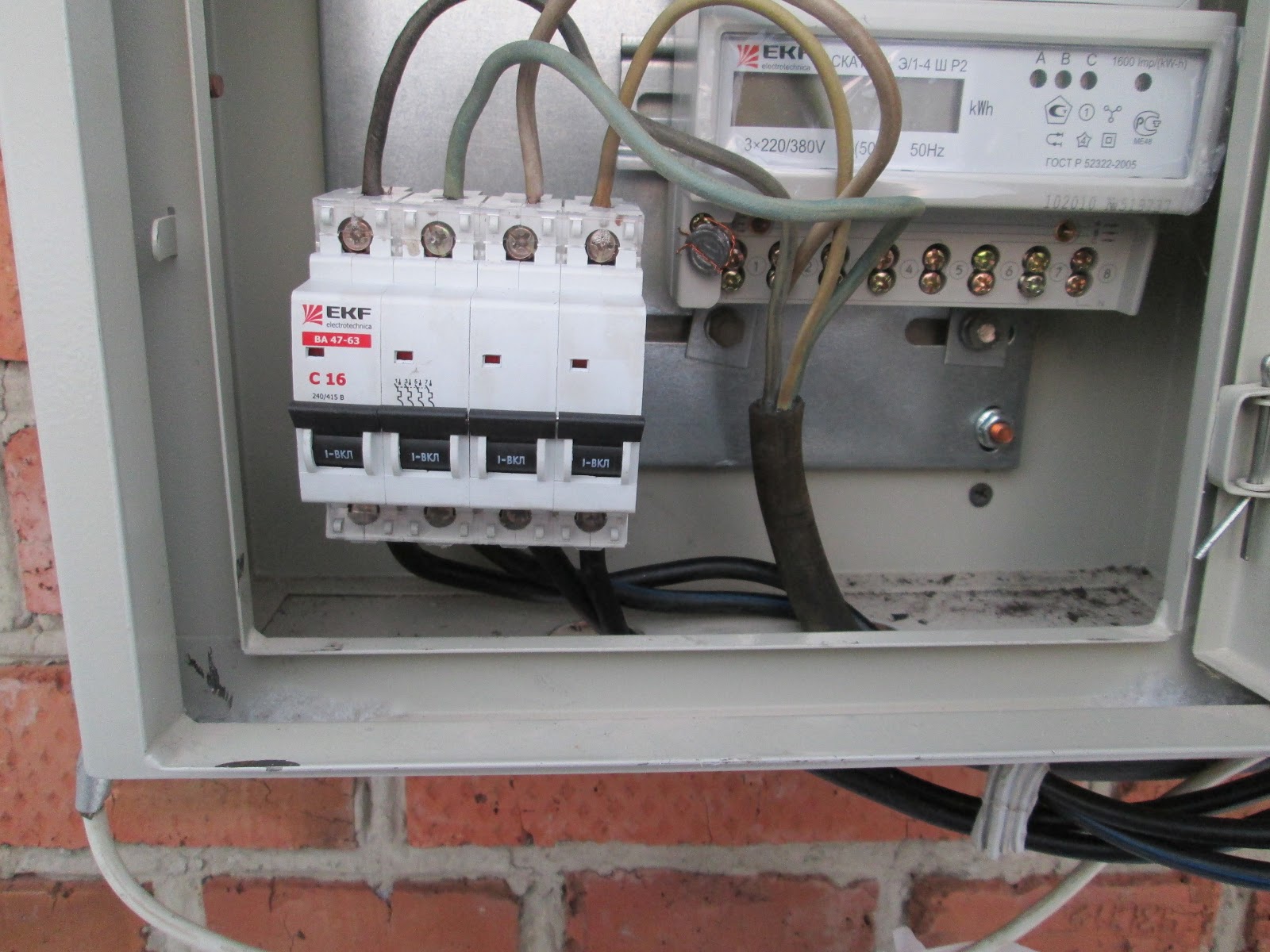

Vgradnja vhodnega odklopnika v trifazne tokokroge, ki se uporabljajo samo v zasebnem stanovanjskem sektorju, se izvaja strogo v skladu z določbami veljavnih predpisov. V vhodno razdelilno omarico je nameščena 4-polna naprava s tokovno močjo 63 amperov, ki je dovoljena za zasebna gospodinjstva. Po dogovoru s storitvami Enerosbyt se ta številka lahko vedno prilagodi navzgor.

Po prejemu dovoljenja za zmogljivejši vnosni stroj bo moral uporabnik le zamenjati staro napravo z novim izdelkom, ki zagotavlja normalno delovanje pri znatno povečani obremenitvi.

Izračun uvodnega stroja za gospodinjsko električno omrežje

Da bi izbrali pravi vhodni odklopnik glede na delovni tok, morate najprej upoštevati številne dejavnike, ki vplivajo na njegovo specifično vrednost.

• Vrsta napajanja v tem objektu (dvofazni ali trifazni).
• Skupna moč vseh bremen, priključenih na vod.
• Prisotnost neupoštevanih puščanj in trenutno stanje električne napeljave (njegova obraba).

Po izračunu boste morali namestiti omejevalnik toka z natančno določenimi mejnimi parametri. Če izračunana vrednost tega indikatorja presega dovoljeno normo, boste morali namestiti napravo z višjo oceno. Toda najprej se ta odločitev dogovori z družbo za upravljanje (lokalno zadrugo) in službami Energosbyt.

AB izračun za stanovanje

Izračun naprave za ločeno stanovanje temelji na naslednjih splošno sprejetih pravilih:

• Za vstop v takšno ohišje se uporabljajo samo dvofazni električni vodi 220 V.
• Izračun trenutne porabe se izvede tako, da se seštejejo vsi porabniki, ki so priključeni na vtičnice, plus moč sočasno prižganih žarnic (vžigalnikov).
• Dobljeno vrednost prilagodimo z rezervo približno 10 odstotkov.

Za vsakega posameznega potrošnika ali stanovanje je v skladu s standardi dodeljena strogo omejena tokovna obremenitev (ne več kot 40 amperov).

Ob upoštevanju omejitev in sprememb se izračuna in izbere izklopni tok vhodnega odklopnika. Če morate spremeniti njegovo vrednost navzgor, se morate o tem dogovoriti z lokalnimi energetskimi službami in družbo za upravljanje.

Izračun stroja za zasebno hišo 380 in 220 voltov

Pravilno izračunati, katere stroje je treba namestiti v zasebnem domu, je mogoče le ob upoštevanju naslednjih točk:

• Katere obremenitve naj bi se uporabljale v podružnični kmetiji in ali je med njimi kakšna oprema, ki zahteva trifazno napajanje?
• Skupno število teh bremen in moč, ki jo porabi vsako od njih.
• Če obstaja 380-voltna oprema (črpalke, ogrevalni kotli, motorji itd.), se izbere 4-polni odklopnik, če jih ni, pa dvopolni.

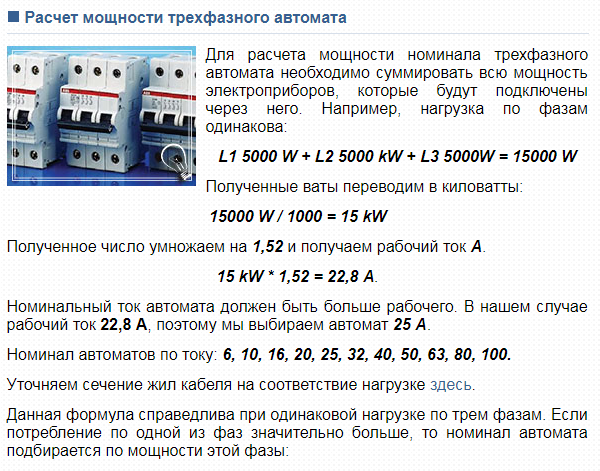

Za trifazno omrežje se dopustni tok skozi sprostitve izračuna za vsako fazo posebej.

Izbira določene vrednosti za oceno stroja je možna šele po pridobitvi natančne vrednosti skupne moči, priključene na linijo enofaznih ali trifaznih bremen. Ko se odločijo, koliko amperov je stroj nameščen v hiši, nadaljujejo z neposredno namestitvijo te naprave, ki je pomembna za sistem oskrbe z električno energijo.

Pravilen izračun in kompetentna izbira avtomatske vhodne naprave sta posebej pomembna iz naslednjih razlogov:

• Učinkovitost napajalnega sistema stanovanjske nepremičnine (stanovanja ali zasebne hiše) je odvisna od pravilne izbire VA za tok.
• Pri najmanjšem odstopanju v priključenih obremenitvah ne bo opaziti stalnega delovanja.
• Stroj z dobrimi lastnostmi in preverjenim delovanjem vam bo omogočil, da po potrebi hitro izklopite stanovanje ali hišo.

Če so izpolnjeni vsi ti pogoji, bo delovanje stanovanjskega električnega omrežja opazno poenostavljeno in se sčasoma ne bo spremenilo v vir stalnih težav in nesporazumov.
