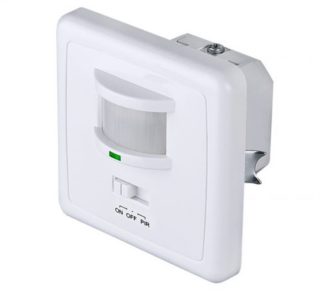

Stikalo s senzorjem gibanja, ki prepozna pristop osebe, bo lastniku stanovanja ali zasebne hiše pomagalo prihraniti energijo. Če želite optimizirati delovanje naprave in zmanjšati verjetnost lažnih alarmov, morate izbrati pravo mesto namestitve in konfigurirati napravo.
Princip delovanja
Stikalo za gibanje omogoča samodejni vklop in izklop svetlobnih naprav, s poudarkom na določenih okoljskih motnjah. Lučka se prižge, ko zazna gibanje živih organizmov v prostorskih mejah občutljivosti detektorja. Na voljo so modeli, ki so zasnovani za različne vrste valov: infrardeče, ultrazvočne, mikrovalovne. To vam omogoča, da izberete izdelek, ki ustreza ciljem potrošnika in pogojem, v katerih se namerava uporabljati.
Glede na način zaznavanja videza osebe v območju sprejemljivosti senzorja gibanja (MS) delimo stikala na aktivna in pasivna. Prvi sami oddajajo valove in spremljajo naravo njihovega odseva.Do proženja pride, ko razdalje, ki jih prepotuje impulz od senzorja do ovire in nazaj, niso enake – to pomeni, da je ovira premikajoči se predmet. Takšni mehanizmi delujejo z radijskimi valovi ali ultrazvokom. Slednji, čeprav jih človeško uho ne zazna, hišnim ljubljenčkom povzroča veliko skrbi, zato se lastnikom takšnih izdelkov odsvetuje izbira.
Pasivni senzorji ne oddajajo valov, ampak le zajemajo toplotne impulze živega organizma z zadostno težo. So cenovno dostopnejši in enostavnejši po zasnovi kot aktivni, vendar je pri uporabi večja verjetnost napačnega delovanja.
Obstajajo mešani tipi DD, ki združujejo mehanizme aktivnih in pasivnih naprav.
Vrste senzorjev gibanja
Stikala senzorja gibanja lahko delujejo z različnimi vrstami valovnega sevanja. To povzroča razlike v prednostnih pogojih za uporabo naprav. Poleg tega se razlikujejo tudi po parametrih, kot so velikost delovnega območja, razdalja prenosa signala, število sočasno delujočih svetlobnih naprav in kot gledanja.
Pregled tipov senzorjev
Razlikujemo naslednje vrste senzorjev:

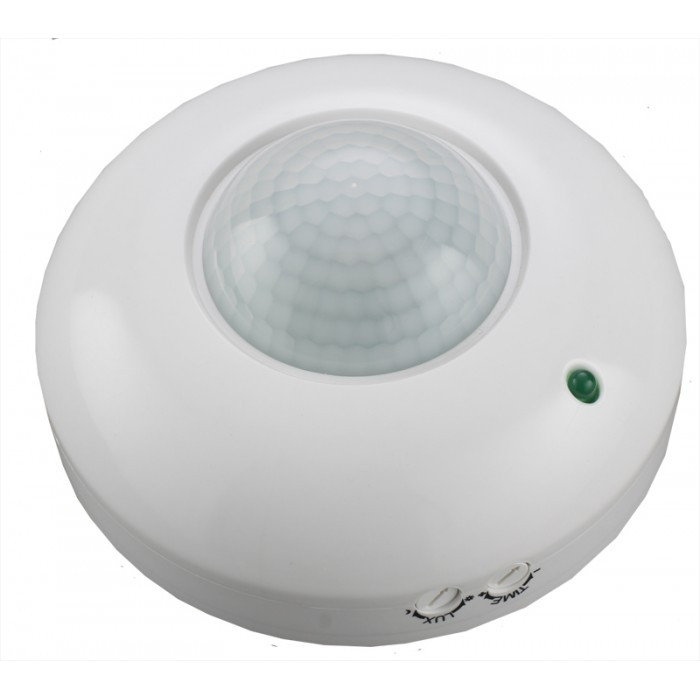

- Infrardeči - reagirajo na toplotno sevanje, ki ga oddajajo ljudje in toplokrvne živali, zato so možne lažne vključitve, zlasti pri velikih psih. Imajo dostopno ceno in velik radij delovnega območja.

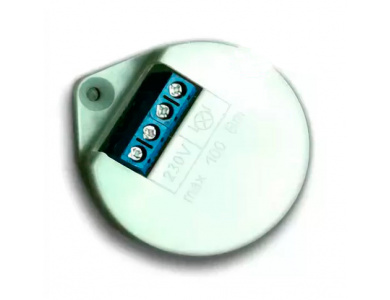

- Akustični - reagirajo na zvok: škripanje vrat, klikanje pet, ploskanje z rokami.Tako kot prejšnji tip spadajo v razred pasivnih naprav. Ker so lahko zvočne vibracije, ki nastanejo na terenu, različnega izvora, je področje uporabe naprav te skupine zelo omejeno: primerne so za kleti zasebnih hiš, kjer je vir zvoka vedno lastnik, ki se približuje. Tudi takšno stikalo lahko priključite na hodniku javne zgradbe.

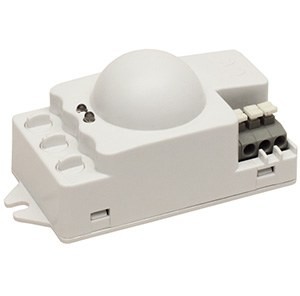

- Ustvarjanje mikrovalovnega sevanja in sledenje gibanju valov. Ko se pojavi premikajoči se predmet, se kontakti zaprejo ali odprejo. Posebej občutljivi modeli so sposobni prepoznati pristop tudi izza ovire, zato se pogosto uporabljajo v varnostnih sistemih.

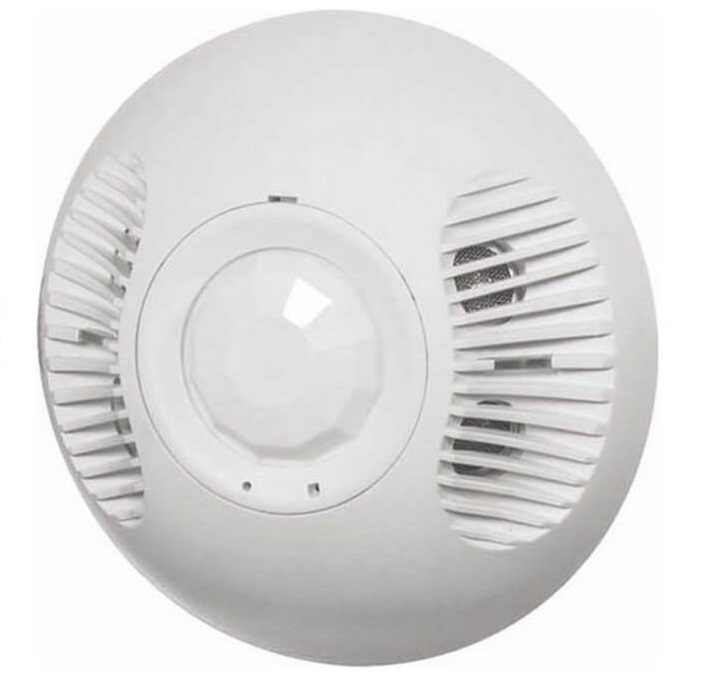

- Oddajanje ultrazvoka. Načelo delovanja je podobno prejšnjemu tipu, razlikuje se le narava sevanja. V stanovanjih in zasebnih gospodinjstvih, kjer so živali, se takšnih naprav ne sme uporabljati.
Za izboljšanje natančnosti odčitavanja signala lahko v senzor vgradimo različne tipe detektorjev. Takšni modeli so dražji, vendar bolj natančni pri delovanju, imajo nizek odstotek lažnih pozitivnih rezultatov in prilagodljive možnosti konfiguracije.

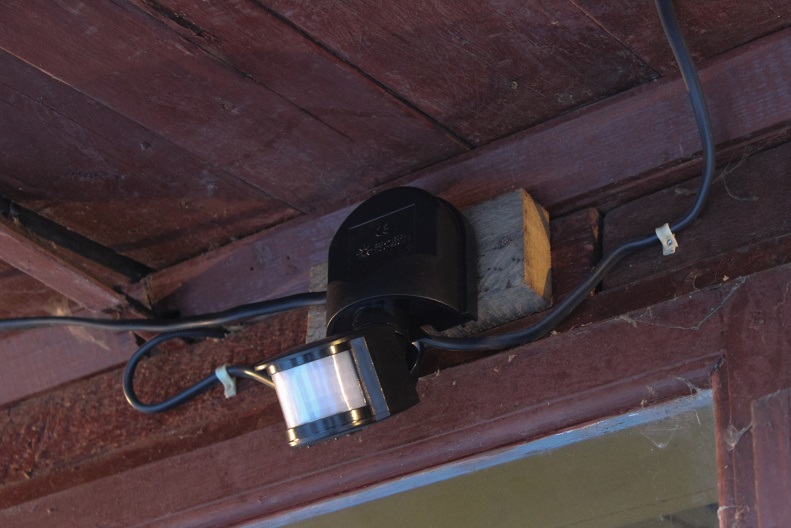

Kako izbrati mesto namestitve
Da bi senzor pravilno prebral odčitke okolja, mora biti naprava nameščena na območju, kjer nanjo ne bodo vplivali dejavniki, ki izkrivljajo odčitke. Ne blokirajte stikala z velikimi kosi pohištva. Prav tako v bližini DD ne sme biti baterij ali ogrevalne opreme - to je še posebej pomembno v primeru infrardečih možnosti, ki reagirajo na vročinske valove. Svetlobnih teles tudi ne smete postaviti poleg stikala.

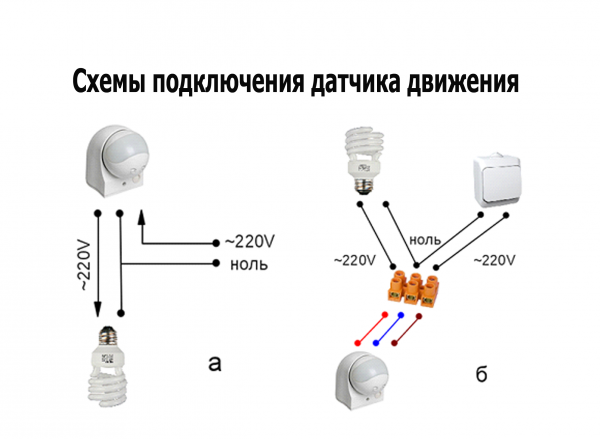

Sheme povezav
Obe napravi sta nameščeni v istem prelomu žice. V tem primeru je fotorele postavljen pred DD - potem bo prejel električno energijo le v temi in struktura ne bo delovala v prostem teku. Ta shema bo podaljšala življenjsko dobo DD: vsi so ustvarjeni z omejenim številom operacij.
Osnovni diagrami namestitve

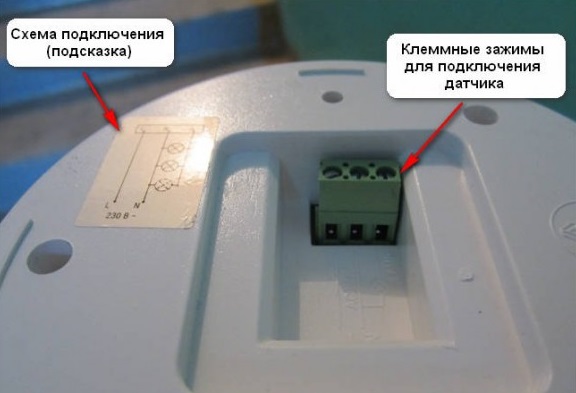

Običajno so senzorju priložena navodila, ki opisujejo, kako ga namestiti, in vključujejo diagram povezave. Na splošno je namestitev videti takole:
- senzor je nameščen v režo žice;
- v priključke, označene s črkama L (faza) in N (nič), so povezana jedra nosilnih žic;
- izhod iz tretjega terminala vodi do svetilke.
Če samodejna detekcija ne zadošča in želi uporabnik implementirati ročni način upravljanja osvetlitve, lahko to stori na dva načina. V prvem primeru je stikalo nameščeno v fazni žici, ki sega do DD od plošče - potem v odprtem stanju naprava ne bere signalov in ne napaja napetosti na svetilko. V drugem je ključ postavljen v linijo, ki poteka od faze do vhoda žarnice, nato pa, ko je zaprt, bo lučka ostala prižgana, tudi če DD ne deluje.
Če je treba namestiti več senzorjev, jih povežemo vzporedno, tako da gredo žice od vsakega senzorja na vhod svetilke, osvetlitev pa se vklopi, če se kateri od njih sproži. Druga možnost je nakup svetilk z DD vgrajenimi v ohišje.
Energijsko varčne sijalke ponavadi hitro odpovejo, ko se pogosto vklopijo in izklopijo iz omrežja, zato jih brez posebne zaščitne enote ne smete uporabljati za omrežje z DD - učinek varčevanja se bo zmanjšal na nič.
Blok je postavljen pred svetilko po DD. Zagotavlja izravnavo padcev napetosti v omrežju, zato žarnice ne bodo tako hitro pregorele.
Nastavitev povezave

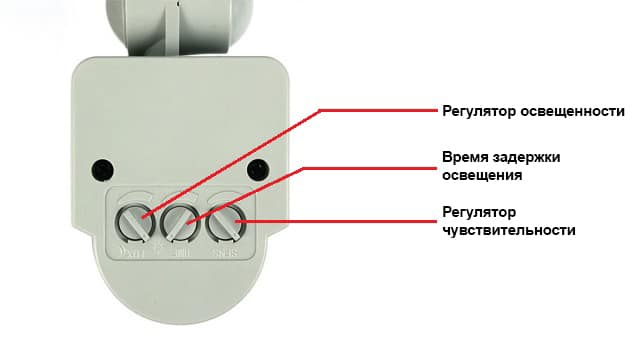

Za optimizacijo delovanja mora biti stikalo DD pravilno konfigurirano. Kalibracija je potrebna za tri indikatorje - čas zakasnitve izklopa, občutljivost in osvetlitev.
Nastavitev po času
Trajanje zakasnitve je zelo spremenljiv parameter: pri nekaterih modelih je 3 sekunde, pri drugih največja možna vrednost doseže 10-15 minut. Sam gumb je običajno naveden kot "Čas". Kalibracijo lahko izvedete na naslednji način: ko nastavite želeno vrednost, počakajte, da lučka ugasne. Če se zdi časovni interval predolg ali kratek, ga po potrebi prilagodite.
Raven osvetlitve
Njegov regulator je na voljo samo pri modelih z vgrajenim foto relejem. Podpisuje se kot “Lux”. Pri povezovanju je senzor nastavljen na največjo vrednost, ko se začne mračiti, pa se zmanjša, dokler se ne prižge lučka.
Nastavitev občutljivosti
Parameter je označen kot "Sen". Določa pogostost lažnih aktivacij, povezanih z gibanjem hišnih ljubljenčkov.Lastniki velikih psov se takšnim alarmom ne bodo mogli izogniti, pri manjših živalih pa je to mogoče. Kalibracija se začne z nastavitvijo minimalne vrednosti in testiranjem na sebi in živali. Indikator se doda po potrebi.
Izbira naprave
Za izbiro pravega modela stikala z DD mora uporabnik upoštevati omejitve, ki jih nalagajo različne vrste naprav. Upoštevati je treba tudi pogoje delovanja naprave.
Nasveti za nakup
IR senzorji se pogosto uporabljajo v kuhinjskih stikalih in drugih napravah, zasnovanih za uporabo izključno v domu. Primerne so tudi za ulično razsvetljavo, vendar je za hodnike in stopnišča bolje izbrati druge možnosti, ki so manj nagnjene k lažnim pozitivnim rezultatom.
Pri nameščanju stikala morate razmišljati o njegovi lokaciji, tako da neposredni sončni žarki in sevanje svetlobnih naprav ne padejo nanj, sicer bo hitro odpovedalo. Za prilagodljive nastavitve osvetlitve morate izbrati model, opremljen z vgrajenim foto relejem.
Paziti morate na moč bremena, priključenega na napravo. Če skupna moč žarnic presega moč senzorja, bo treba obremenitev razdeliti med dva DD.
