Stabilno delovanje električne opreme zagotavljajo parametri nazivnega toka v omrežju. Pri preobremenitvah in kratkih stikih pride do uničenja električne napeljave in obstaja nevarnost zloma električnih naprav. Za zagotavljanje varnosti lokalnih omrežij je nameščeno tripolno avtomatsko stikalo.
Kje se uporabljajo stikala?
Stroj je namenjen izklopu električnega omrežja, če je prekoračen delovni tok ali če pride do kratkega stika. Tripolno stikalo je nameščeno za zaščito trifaznega tokokroga ali treh enofaznih napeljav. Naprava rešuje naslednje naloge:
- izklopi nazivni tok v ročnem načinu;
- preprečuje okvaro na odseku vezja;
- samodejno prekine zasilne ali preobremenjene linije;
- preprečuje nepooblaščen izklop.
Takšne naprave se pogosto uporabljajo v podjetjih, kjer je za napajanje močnih enot, strojev in druge opreme potrebna napetost 380 voltov. 3-polni odklopnik se sproži, ko se nazivna obremenitev v kateri koli od treh žic tokokroga poveča in jih hkrati izklopi.
Za zaščito gospodinjskih omrežij se uporabljajo modularni odklopniki.
Značilnosti stroja
V bistvu je to trojna različica enopolne naprave za električni tokokrog s tremi fazami. Značilnost konstrukcije je prisotnost zaščitnih funkcij na vsakem posameznem polu. Glavne značilnosti so dopustni kratkostični tok, pri katerem se odklopnik sproži, in izklopna hitrost.
Obstajata dva mehanizma za izklop - elektromagnetni in toplotni. V primeru kratkega stika elektromagnet odpre tokokrog. Toplota se sproži pri dolgotrajni obremenitvi, ki presega nazivno obremenitev. Naprava je tudi stikalna naprava. Po potrebi lahko stroj uporabite za vklop ali izklop toka.

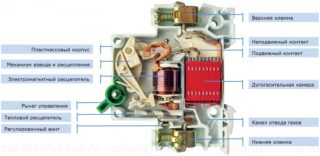

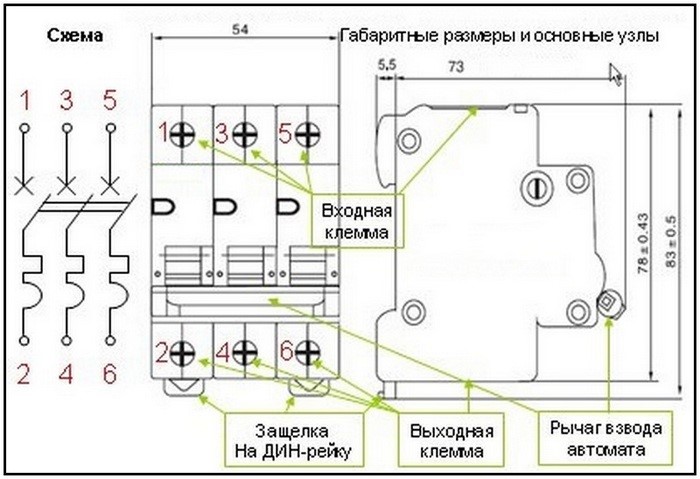

Po zasnovi ima naprava naslednje elemente:
- nadzorni mehanizem;
- močnostni kontakti;
- enota za gašenje električnega obloka;
- sprostitev;
- polne sponke za povezovanje žic.
Funkcionalne enote so nameščene v ohišju. V pokrovu naprave so ohlapni kontakti. Kinematično so povezani s pomikom glavnih kontaktov. Samo ohišje in pokrov sta izdelana iz plastike ali tekstolita. Material ne prepušča električnega toka.
Princip delovanja
V delovnem stanju so kontakti stikala v zaprtem položaju. Nazivni dovoljeni tok prosto prehaja skozi odklopnik. Če obremenitev preseže določene parametre, pride do samodejnega izklopa. V primeru kratkega stika naprava takoj izklopi omrežje.
Vzrok preobremenitve je lahko hkratna priključitev porabnikov, ko njihova skupna moč presega računsko moč omrežja.Na primer, hkratni vklop pralnega stroja in bojlerja, klimatske naprave, električnega štedilnika. Prekinitev tokokroga zaradi preobremenitve se nadaljuje dlje od določenega časa.
Po potrebi lahko napravo izklopite ročno. V nujnem primeru, tudi če uporabnik drži ročaj za vklop, bo stroj še vedno izklopil vse poli.

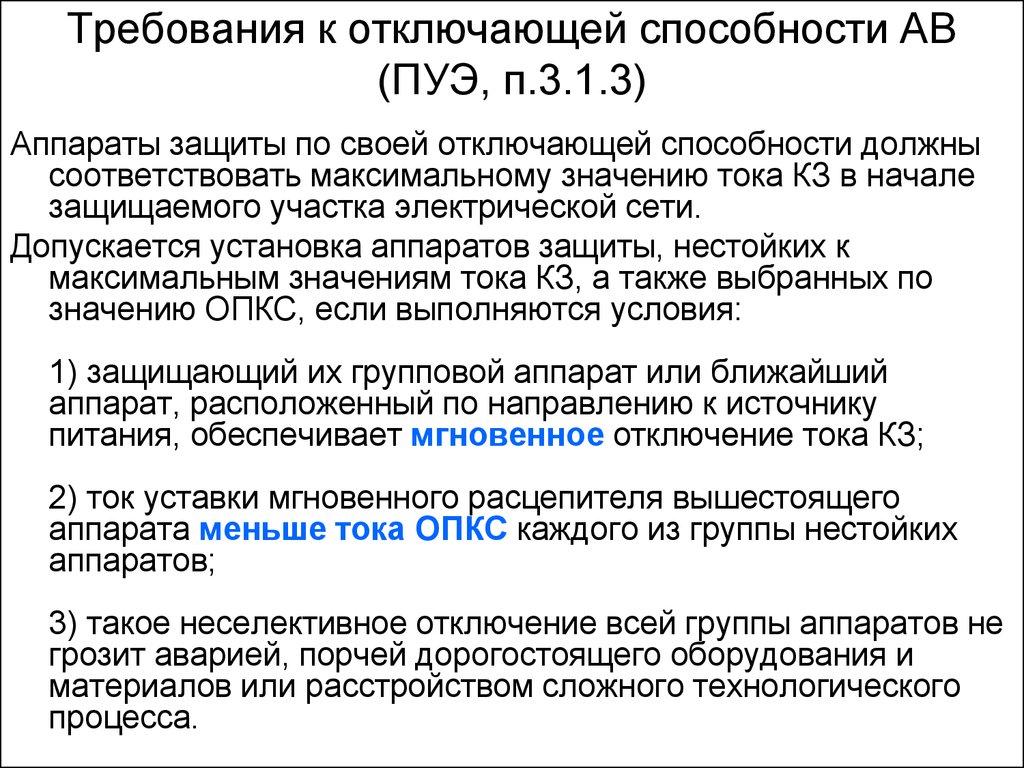

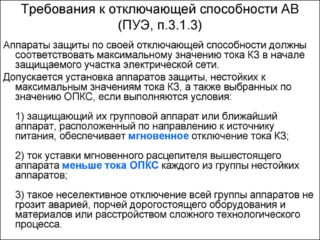

Nazivna prekinitvena zmogljivost
Prisotnost komore za gašenje obloka preprečuje prehod toka skozi plazemski nabojni kanal in preprečuje razvoj požara. Tako so kontakti zaščiteni pred lepljenjem in izgorevanjem, čas izklopa omrežja v sili pa je minimalen.

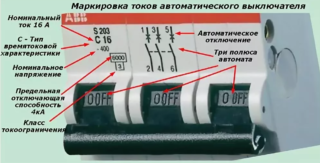

Pri izbiri modela se morate osredotočiti na to, kateri daljnovodi bodo potrebovali avtomatski stroj, da izklopite omrežje z napravami, ki so nanj priključene. Na ohišju je parameter, ki označuje količino toka, ki ga stroj lahko prenese v primeru kratkega stika:
- 4,5 kA je dovolj za odhodne vode v stanovanjskih panelih;
- kabel, ki vstopa v ploščo - 6 kA;
- za stikalne naprave na vhodu daljnovoda v hišo - 10 kA.
Pomembno je upoštevati odpornost ožičenja. Aluminijasti kabel ima večjo odpornost kot bakreni kabel. Zato je zanj primeren odklopnik 4,5 kA, za baker pa 6 kA. Po Ohmovem zakonu je tok v prevodniku obratno sorazmeren z njegovim uporom.
Časovno-tokovne značilnosti

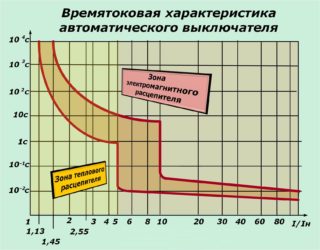

Neenakomerna poraba energije, povečanje obremenitve, ki presega nazivni tok, povzroči delovanje stroja. Obstajajo naprave z določenimi časovno-tokovnimi karakteristikami. Označeni so na naslednji način:
- B – s trikratnim povečanjem toka naprava deluje v 0,015 sekunde.
- C – stroj se izklopi, če je tok 5-krat večji od nazivne vrednosti.
- D – uporablja se za zaščito električnih kotlov, motorjev in drugih naprav.
Med kratkotrajno preobremenitvijo, na primer pri zagonu motorja, plošča nima časa za segrevanje. Trenutni parametri se vrnejo v normalno stanje in stikalo nadaljuje z delovanjem.
Po potrebi lahko spremenite privzete nastavitve. Toda obstajati mora zaupanje, da bo električna napeljava vzdržala povečano obremenitev lokalnega omrežja.
Pregled odklopnikov
- Konfiguracija - eno-, dvo- ali tripolna.
- Enosmerna napetost, v skladu z zasnovo - 240, 440, 600 voltov.
- AC napetost 380, 380, 660.
- Nazivni tok od 0,6 do 100 amperov, za naprave vseh konfiguracij.
- Sprostitvena napetost od 24 do 440 voltov.
- Lahko deluje pri temperaturah okolja od -25° do +60°.

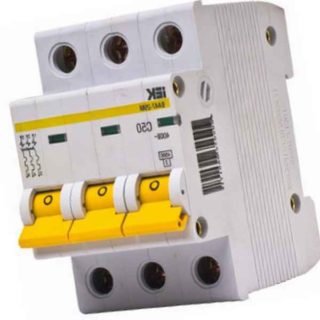

Stroji serije BA so zasnovani za električne vode z izmeničnim tokom s frekvenco 50/60 Hz. Nazivna napetost do 690 V, z nazivnim tokom največ 6300 A.Uporablja se kot zaščita v napajalnikih in tokokrogih za distribucijo toka, hiter vklop in izklop električnih tokokrogov.
Naprave so izdelane za različne zaščitne karakteristike in nazivne tokove. Najbolj znane tuje blagovne znamke so ABB, Schneider Electric, Legrand. Najboljši domači proizvajalci so KEAZ, IEK, CONTACTOR.

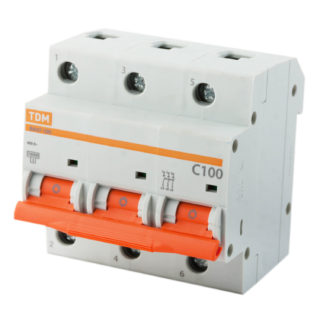

Avtomatsko tripolno stikalo 100A je namenjeno zaščiti pred kratkimi stiki, preobremenitvami in redkimi preklopi. Uporablja se v industrijski gradnji in za gospodinjsko napajanje. Ima naslednje značilnosti:
- nazivni tok 100 A;
- izklopni tok 10 kA;
- največja AC napetost 230/400 V;
- konstantna 60 V;
- presek žice 25 mm2;
- pritrditev – DIN letev.
Kompaktne dimenzije omogočajo montažo naprave v električni panel na standardno vodilo. Zasnovan za 10 tisoč preklopnih ciklov, je to dovolj za več let intenzivnega dela.

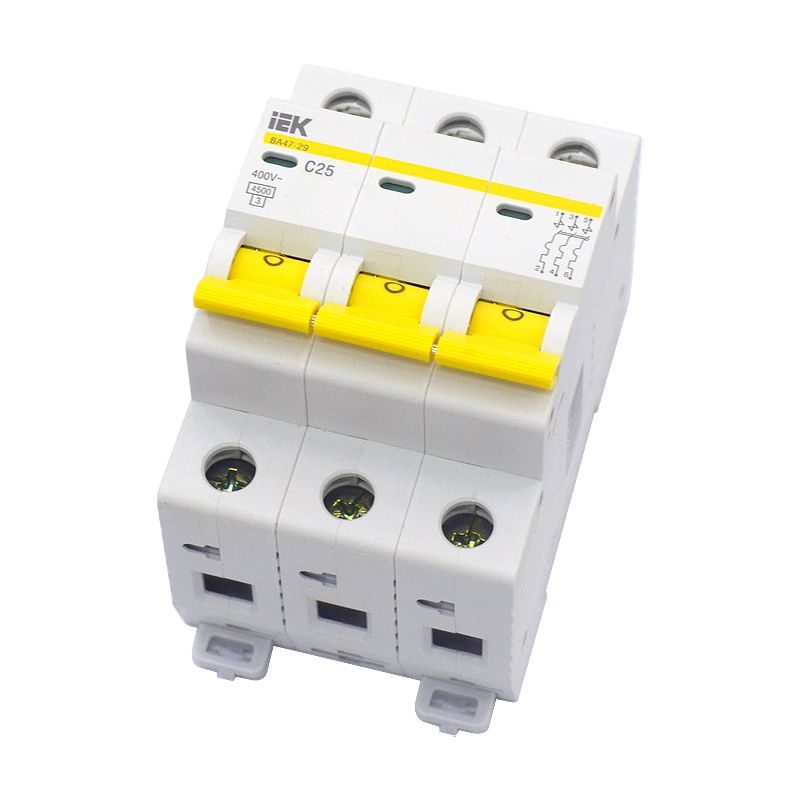

Tripolni odklopnik 25a je namenjen zaščiti vhodnih in razdelilnih naprav v stanovanjskih in javnih zgradbah. Priključi se na omrežje z izmenično napetostjo 12–230 V. Sproži pri toku kratkega stika do 4,5 kA, prerez žice od 4 do 25 mm2. Mehanska odpornost proti obrabi do 10 tisoč ciklov, preklapljanje 4000. Zaščita pred vdorom trdnih teles IP20.

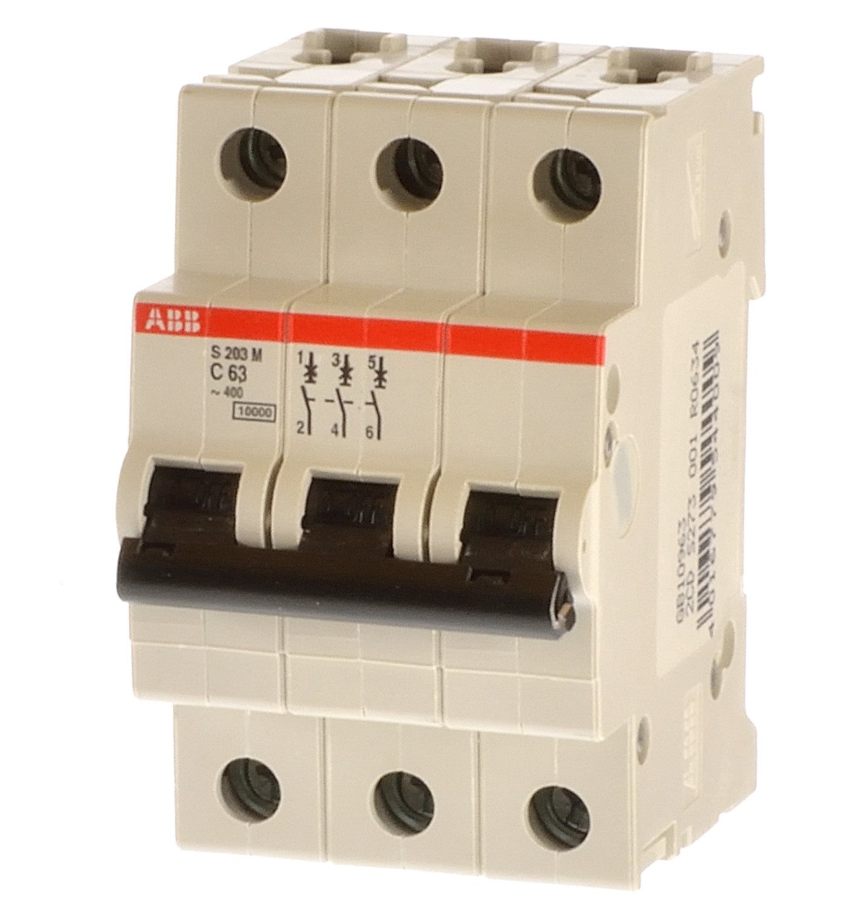

Stroj C63 se lahko uporablja za zaščito omrežja s povezavo ogrevalnih in svetlobnih naprav. In tudi za omrežja s transformatorji, motorji in elektronskimi napravami. Preklopna zmogljivost 4,5 kA ali 6 kA. Trenutni omejevalni razred je naveden na ohišju - drugi ali tretji. Če oznake ni, gre za napravo prvega razreda.Ožičenje po stroju mora biti izvedeno z bakreno žico s prečnim prerezom najmanj 16 mm2 ali aluminijasto žico 25 mm2.
Tripolni odklopnik je pomemben del električnega omrežja. Izbrano ob upoštevanju velikosti priključene obremenitve in preseka žice. V ta namen so vse lastnosti navedene na sprednji strani ohišja. Pri izbiri drage naprave je pomembno razumeti, da mora imeti preostala oprema enako raven kakovosti.
