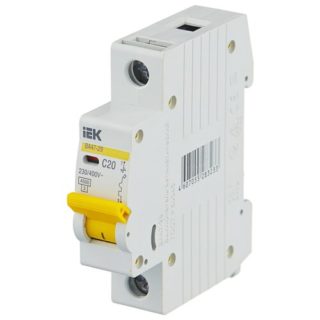

Tehnične značilnosti odklopnika BA 47-29

Modularno avtomatsko stikalo VA47-29 je izdelano v skladu z mednarodnim standardom GOST 50345-99. Ta naprava ima lahko različno polarnost, moč in številne druge značilnosti, zaradi česar je z njo mogoče enostavno opremiti razdelilno ploščo za relativno malo denarja.

Razlike proizvajalca

Jurišna puška VA 47-29 je na voljo v dveh proizvodnih različicah - Kitajska ali Rusija. Prvi proizvaja IEK (InterEnergoKomplekt) in je postavljen kot visokokakovosten kitajski izdelek, ki bo svojemu lastniku zagotovil dolgoročno zaščito pred negativnimi vplivi na električno omrežje. Garancija za takšne naprave je 3 leta.

Druga možnost je stikalo BA 47-29 proizvajalca Kursk Electrical Equipment Plant, ki ima garancijo do dve leti.

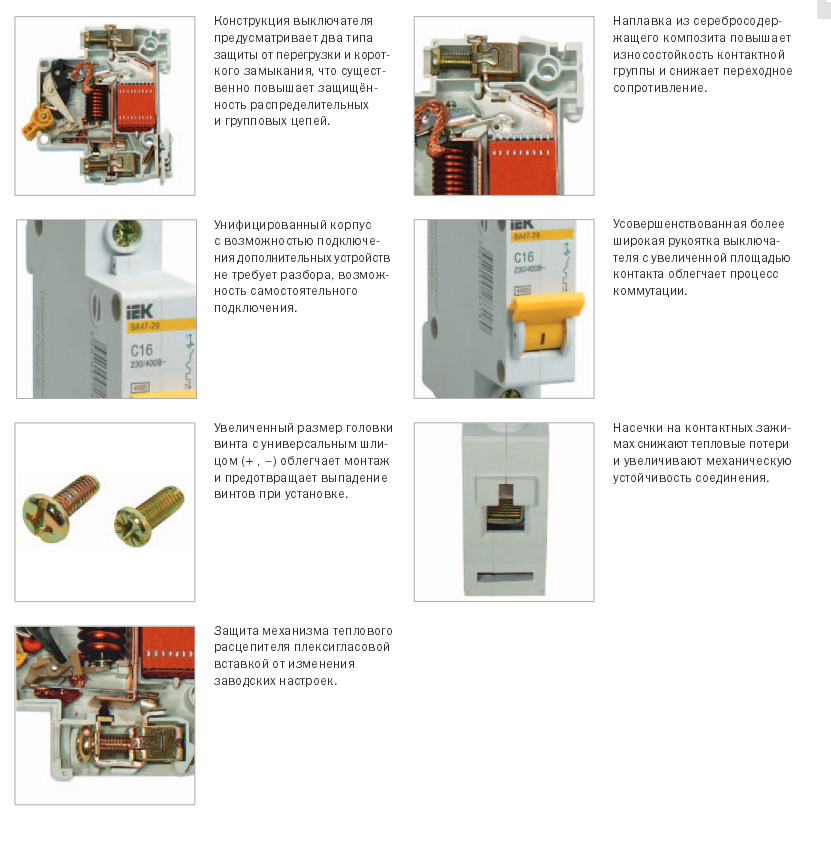

Značilnosti oblikovanja

Oprema je izdelana ob upoštevanju naslednjih značilnosti:

• Zasnova, s katero je nastavljena nastavitev termičnega sprožilca, deluje tako, da se nastavitveni vijak privije v podnožje naprave, s čimer se odpravi nevarnost nenamernih sprememb parametrov med delovanjem odklopnika.
• Kontakti so prevlečeni s posebnim materialom, ki vsebuje srebro.
• Odklopnike BA 47-49 odlikujejo zmanjšane izgube med sponkami in vodnikom.
• Vsi gibljivi kontakti znotraj naprave so prevlečeni s posebnim srebrnim premazom, ki zagotavlja maksimalno življenjsko dobo in zanesljivo delovanje.
• Stroj uporablja sistem za sprostitev kontaktov visoke hitrosti, ki preprečuje, da bi tok dosegel najvišje vrednosti, ko pride do kratkega stika.
• Na napravo lahko priključite žice s premerom do 20 mm.
• Oprema je zasnovana za več kot 6000 ciklov vklopa in izklopa.

V tem primeru lahko stroj poljubno namestite kamor koli.

Prednosti stikal BA 47-29

Med prednostmi modularnih odklopnikov so:

• Neločljiva zasnova s ​​štirimi (Rusija) ali šestimi (Kitajska) zakovicami, ki povezujejo vse dele telesa.
• Razpoložljivost indikatorja položaja kontakta. Sveti zeleno, ko so odprti, ali sveti rdeče, ko je sistem pod napetostjo, ko so kontakti vklopljeni.
• Razpoložljivost kombinirane zaščite pred izpostavljenostjo prekomernemu toku v električnih omrežjih. Termični odklopnik se pravočasno odzove na morebitne preobremenitve v omrežju, elektromagnetni odklopnik pa se sproži, če zazna nastanek kratkega stika v omrežju.

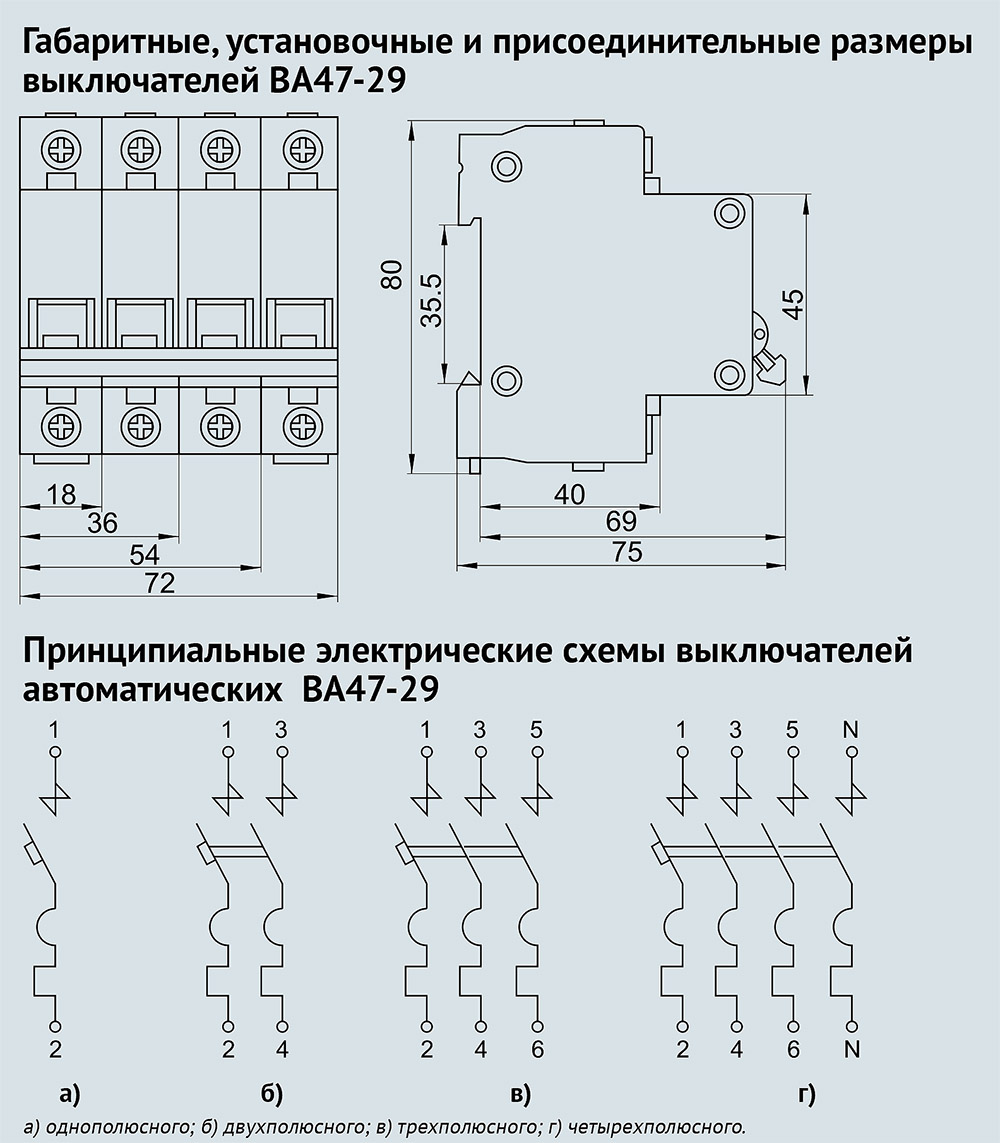

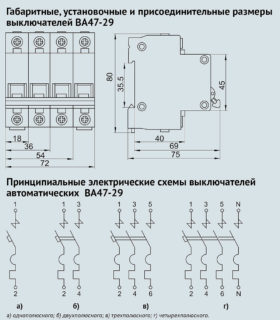

• Standardna širina modula je 18 mm in ustreza širini enega pola.Na primer, če kupite tripolni stroj BA47-29, bo njegova širina 54 mm.
• Vzmetni zaklepni mehanizem omogoča enostavno montažo naprave na DIN letev.
• Tesnilo, ki se uporablja za pritrditev vijakov kontaktnih sponk.
• Rebraste površine sponk, kar zagotavlja učinkovito fiksacijo povezanih žil.
• Preklopna zmogljivost je 4,5 kA (največji tok kratkega stika, ki ga preklopi ta oprema), kar je povsem dovolj za domačo uporabo.

Stroj BA 47-29 je poceni in praktična možnost za zagotavljanje varnosti električnih omrežij v vsakem sodobnem domu.

Delovanje naprave

Stikalni stroji BA 47-29 so precej pogosta oprema. Pogosto najdemo ne le v gospodinjstvih, ampak tudi v številnih industrijskih električnih omrežjih. Ta naprava zagotavlja:

• ročni izklop električne energije v dodeljenem objektu;
• samodejni izklop po določenem času v določenem območju, kjer je bila zabeležena preobremenitev, ali takoj na mestu, kjer je bil zabeležen kratek stik;
• dolgoročno prenašanje nazivnega toka.

Odklopnik BA 47-29 ima tehnične lastnosti, ki ustrezajo mednarodnim standardom, kar mu omogoča, da ohrani svojo funkcionalnost v pogojih izmenične napetosti do 240 voltov (med nevtralno in fazno) ali do 400 voltov (med fazami) pri frekvenci 50/60 Hz

Prej je obstajala posodobljena serija takšnih strojev, ki se je imenovala VA 47-29M, vendar se trenutno nobeden od proizvajalcev ne ukvarja z njeno proizvodnjo, saj je model popolnoma nadomestila standardna serija BA 47-29.

Specifikacije

Če želite naročiti avtomatski stroj BA 47-29, primeren za zahtevane pogoje, morate razumeti njegove tehnične značilnosti. Odklopnik ima lahko štiri možnosti polarnosti: 1P, 2P, 3P in 4P. Nazivna vrednost toka v njem ima lahko različne indikatorje: od 0,5 do 8 ali od 10 do 63 amperov.

Zaščitne lastnosti te opreme so označene z B, C ali D. Najpogostejša možnost je C, saj je glede na razmerje med ceno in kakovostjo najbolj primerna za sisteme z nizko porabo. Značilnosti zaščitnih razredov:

• B – naprava se takoj sproži, če v električnem omrežju, ki je nanjo priključena, zazna kratek stik 3-5*In. Takšna oprema se najpogosteje uporablja, ko je treba zagotoviti zaščito dolgih vodnikov.
• C – avtomat bo takoj izklopil elektriko na objektu, če bo registriral tok 5-10*In. Ta možnost je najpogostejša med uporabniki.
• D – stikalo bo delovalo le, ko se pojavi tok kratkega stika v območju 10-50*In.

In je nazivna vrednost toka, ki je navedena v amperih.

Če je v objektu nameščen odklopnik, v katerem je nazivni tok 10 amperov, sama naprava pa ustreza zaščitnemu razredu C, ko se v električnem omrežju pojavi prevelik tok, bo naprava takoj delovala šele po začetku delovanja opreme v območju 50-100 amperov.

Za modularna stikala je značilna zmanjšana natančnost, za blok stikala pa je napaka 20%.

Zaščita motorja

Če sistem uporablja odklopnik, ki spada v zaščitni razred C, lahko ob zagonu namestitve, ko tokovi dosežejo deset nazivnih vrednosti ali celo presežejo to številko, pride do napačnega delovanja opreme. Za odpravo takšnega tveganja se v veliki večini primerov uporabljajo modularne naprave, ki spadajo v zaščitni razred D.

Pomembno je zagotoviti, da je sistem zanesljivo zaščiten pred preobremenitvenimi tokovi, ki na koncu zelo negativno vplivajo na življenjsko dobo uporabljene izolacije. Stikalo mora biti nameščeno čim bližje elektromotorju, toplotni rele pa je najbolje namestiti na zaganjalnik, da se dosežejo enaki temperaturni pogoji delovanja te opreme. Pogosto se zgodi, da toplotni sprožilec deluje zaman, pod vplivom kakršnih koli virov toplote, ali pa sploh ne deluje, če je v nizkih temperaturah.

Vhodne naprave so najbolje opremljene z odklopniki BA47-100, za katere je značilna povečana končna izklopna zmogljivost, zato so sami nekoliko širši.
