Izolacija žic in kablov - namen in vrste

Toplotna izolacija za električno omrežje je obvezna, opravlja številne funkcije. Glavna naloga je preprečiti neposreden stik ljudi z deli pod napetostjo, zaščititi samo omrežje pred toplotnimi, mehanskimi in kemičnimi vplivi.

Ali so bile žice vedno izolirane?

Že v zgodnjih fazah uporabe električne energije se je vedelo, da bo treba napeljavo izolirati. Danes se kot izolacija uporablja plastika, guma in drugi poceni izolacijski materiali, katerih življenjska doba bo dolga.

V bližnji preteklosti so bili uporabljeni neučinkoviti, a dragi materiali. Tam so bile tudi gole žice, ki so bile označene z znakom, ki opozarja ljudi, naj bodo v bližini previdni.

Zahteve za izolacijo električne napeljave

Material, namenjen za izolacijo, nima le dielektričnih lastnosti, ampak opravlja tudi zaščitno funkcijo.Odvisno od načina vgradnje in pogojev uporabe se lahko za izolacijo naložijo druge zahteve.

• Dolga življenjska doba, visoka stopnja odpornosti proti staranju.
• Visoka odpornost proti obrabi in trganju.
• Odpornost na temperaturne vplive, zlasti na visoke temperature.
• Brez možnosti upogibanja.
• Kemična odpornost.

Zahteve za izolacijski material se razlikujejo glede na mehanske vplive okolja, mehanske obremenitve in prevodnost toka v okolju uporabe.

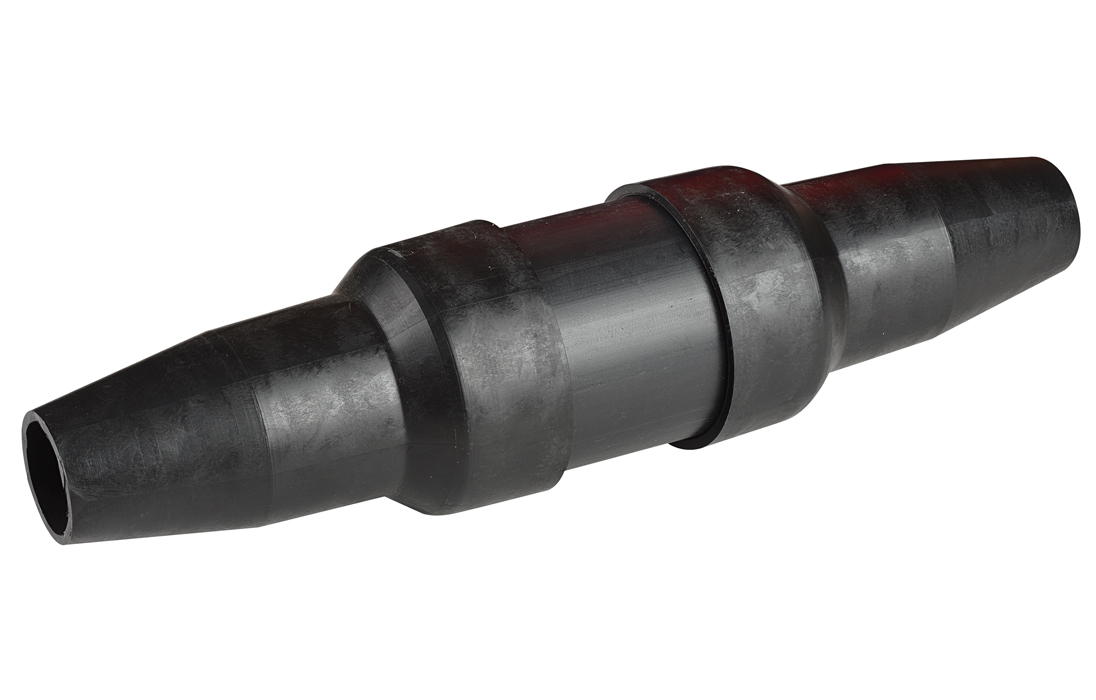

Spojka in njena izolacija

Spojka se uporablja v primerih, ko je treba žico podaljšati, na primer pri premikanju stikala ali vtičnice. Spojka skupaj z napeljavo bo vgrajena v steno, zato mora biti njena izolacija zrakotesna. Najbolj zanesljiva možnost v tem primeru je uporaba toplotno skrčljivih cevi. Pri izbiri se upošteva stopnja njegovega krčenja. Praviloma je za ta del značilno trikratno krčenje, to je pomembno upoštevati pri izbiri potrebnega premera. Izolacija se izvaja v več fazah - najprej jedra, nato pa preostali del.

Takoj, ko so žice povezane, se cev potegne do konca žice.

Izolacija tokovnih vodnikov

Mesta, kjer so žice priključene, so izolirane z navadnim električnim trakom, vendar bo stik debelejši in nanj bo težje namestiti termoskrčljivo cev. Kot analog je bolje uporabiti poseben toplotno skrčljiv material. Krčenje se izvede z navadnim vžigalnikom ali sušilcem za lase.

Izolacijski sloj lupine

Na tej stopnji je treba že dokončati izolacijo tokovnih delov; za popolno in zanesljivo tesnjenje je lupina sklopke dodatno obdelana. To je še posebej pomembno pri spajanju oplaščenih kablov ali žic. Cev mora skriti priključno mesto in segati vsaj 1 cm na zunanjo izolacijsko plast na obeh straneh, sicer obstaja možnost, da prah in vlaga zaideta pod tovarniški plašč napeljave.

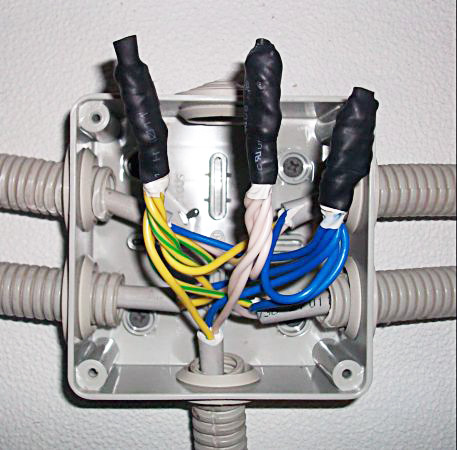

Preklopne omarice

Kontaktne naprave v omrežju znotraj stanovanja so stikalne omarice. Ta oblika je zaščitena pred škodljivimi vplivi okolja z ohišjem in pokrovom. Potreba po izolaciji električnih žic bo odvisna od konstrukcijskih značilnosti opreme. Če je opremljen z vpenjalnimi čeljustmi, dodatna zaščita ni potrebna. Če temu ni tako, je treba vodnike ločiti.

Povezava z zavoji se najpogosteje uporablja v kontaktnih omaricah, ki niso opremljene z bloki. Vendar sčasoma zasuk izgubi svojo gostoto zaradi raztezanja, ki ga povzročajo temperaturne spremembe in oksidacija prevodnikov. Če želite to narediti, tesno zasukajte ogoljene konce jeder v smeri urinega kazalca, nato pa, ko nadenete pokrovček, ga zavrtite v isto smer in z malo napora. Notranja votlina plastičnega pokrovčka je opremljena z jekleno stožčasto vzmetjo. Pri skrbnem zvijanju se tesno prilega in stisne kontakt. Kape so lahko izdelane v različnih barvah in velikostih, kar vam bo omogočilo izbiro ustreznega kontakta.

Pri izdelavi zavojev, namenjenih velikim obremenitvam, pred izolacijo žic obdelamo s posebno snovjo, namenjeno električnim kontaktom.To bo zmanjšalo odpornost in tudi zaščitilo pred aktivno oksidacijo.

Izolacija PPE ne more zagotoviti zanesljive tesnosti, zato jo je mogoče uporabiti le v posebnem predelu kontaktne naprave. Če boste v prihodnosti morali priključiti novo linijo ali zamenjati svetilko, je pokrovček mogoče enostavno odstraniti, česar pa ne moremo reči o električnem traku.

Med delom na liniji je potrebno izklopiti napajanje plošče.

Izolacija žic električnih naprav

Obstaja več načinov za izolacijo žic v električnih napravah.

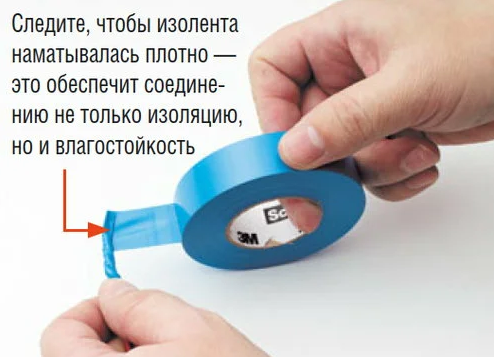

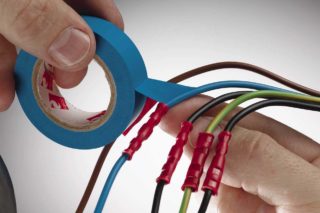

Izolacijske žice z električnim trakom

Najprej morate vse žice temeljito zviti skupaj. Če ima žica veliko število jeder, je bolje, da jih preprosto spajkate.

Nato se vzame izolacijski material in celoten kabel skrbno zavije. Pomembno je, da na koncu dobite dve plasti. Ne smete dovoliti, da niti najmanjši del žice ostane neizoliran, to bo neizogibno povzročilo kratek stik.

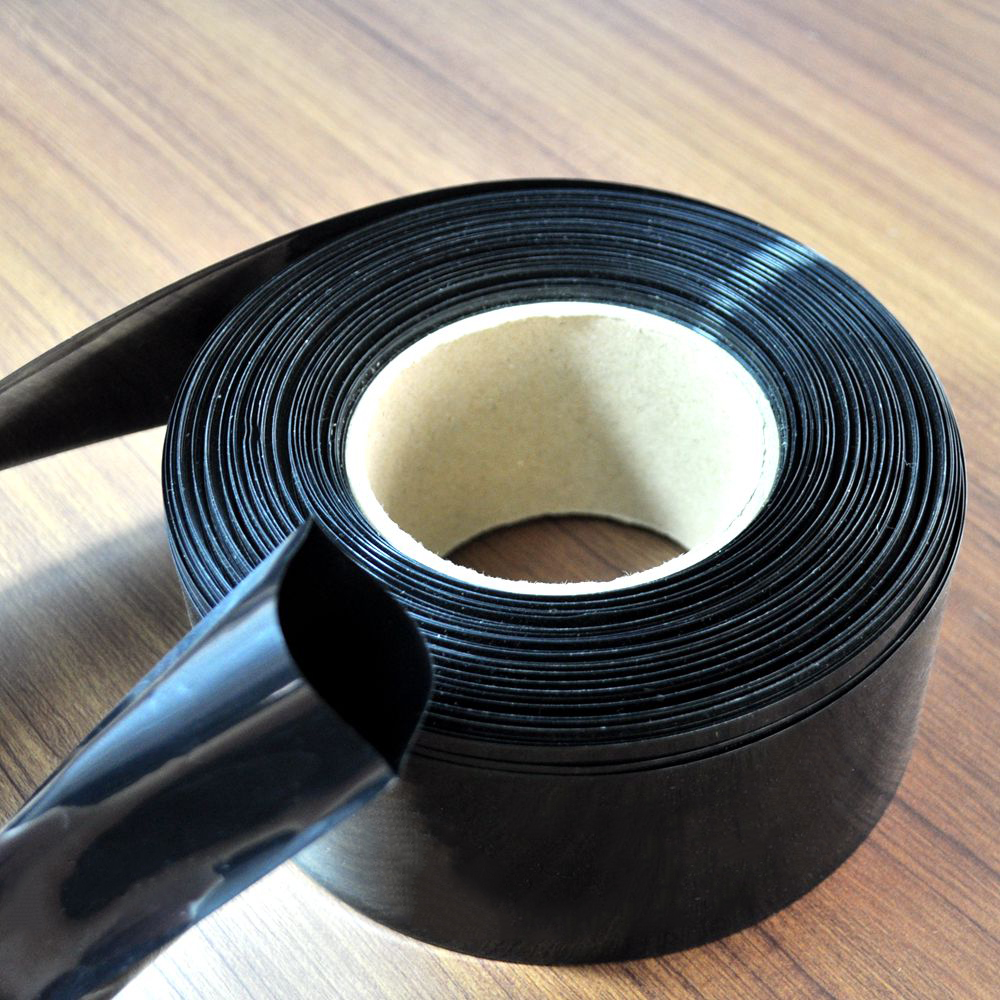

Toplotno skrčljiva izolacija žic

Izoliranje žic na ta način je enostavno kot luščenje hrušk. Vendar je pomembno, da slušalko nadenete v trenutku, ko so vse žice že varno povezane med seboj. Bolje je uporabiti za izolacijo bakrenih vodnikov.

Ko so vse žice povezane, se na žico namesti pokrovček, ki ga je treba segreti. Za krčenje je najbolje uporabiti sušilnik za lase, če pa ga nimate, lahko opravite z navadnim vžigalnikom. V tem primeru mora biti toplotno krčenje popolnoma zategnjeno na žici, saj bo odpornost izolacijske plasti žice povzročila nesrečo.

Toplotno krčenje se uporablja za izolacijo žic, ki so namenjene delovanju v vlažnem okolju, vodi ali zemlji.

Kako izolirati žico v steni

Potrebno je izbrati omet na razdalji do 3-5 cm od mesta poškodbe na obeh straneh, globina jarka je 1 cm. Ti pogoji so obvezni za gladko in kakovostno povezavo poškodovanih delov veriga. Naslednji korak je, da odklopite žice in naredite rez v izolacijski plasti vzdolž sredine.

S poškodovanih koncev vodnika se odstrani 10-15 mm izolacijskega materiala. Če je ožičenje staro, bo izolacija verjetno trda in bi jo bilo v tesnih prostorih skoraj nemogoče odstraniti z nožem. Bolje je uporabiti metodo reflowa.

Konci bakrenih žic so prekriti s plastjo spajkalnika. Pomembno je, da vodnike zelo previdno pocinkate z vseh strani. Nazadnje se čez priključek namesti izolacijska cev. Če je potrebna vezava, odporna na vlago, lahko predhodno spojeno območje obdelate s silikonom.

Kako varno uporabljati podaljšek na vrtu

Za priključitev vrtne opreme so potrebni podaljški z vodotesnostjo IP54. Če je izolacijska plast poškodovana, jo je treba zatesniti, da zagotovimo popolno varnost delovanja. To lahko storite s termoskrčljivim trakom. Preprosto ga ovijte okoli žice in segrejte s sušilnikom za lase.

Ko je izpostavljena toploti, se izolacijska snov skrči in s tem močno stisne žico. Prav tako se pri krčenju iz notranje površine izolacijskega materiala sprošča lepilo, ki poveča učinek. Po kakovosti opravljenega dela termoskrčljivi trak ni slabši od cevi iz podobnega materiala. Druga prednost gradbenega materiala je, da ga je mogoče uporabiti z metodo navijanja.

Previdnostni ukrepi

Preden začnete izolirati žice električnega omrežja in gospodinjskih aparatov, se morate prepričati, da je omrežje brez napajanja. Priporočljivo je, da izklopite napetost s posebnim odklopnikom. Nato s ploščatim izvijačem z indikatorjem preverite prisotnost napetosti na izhodu - mestu, kjer se bo delo izvajalo.

Pri izvajanju del je pomembna kakovost uporabljenih materialov. Če je material vnetljiv in dovzeten za toplotne učinke, bo to v prihodnosti neizogibno povzročilo nesreče ali izredne razmere.
