Ozemljitev vtičnice v stanovanju ali zasebni hiši - navodila po korakih

Varnost električne napeljave je nujna za vsako stanovanje ali hišo. Ozemljitev zagotavlja varno delovanje električnih gospodinjskih aparatov. Človeka lahko reši tudi pred električnim udarom v primeru preloma faznega vodnika, pretrganja izolacijskega sloja ali ko se na kovinskih delih nabere potencial. Preden naredite ozemljeno vtičnico v stanovanju ali podeželski hiši, morate razumeti značilnosti napajalnega vezja v stanovanju.

Zakaj je potrebna ozemljitev in njene vrste?

Ozemljitev je način za zagotavljanje varnosti ljudi in gospodinjskih aparatov. Ko se elektronska oprema pokvari, se na ohišju nabere naboj. Če se oseba dotakne kovine pod napetostjo, pride do električnega udara. Ozemljitev se uporablja za zagotovitev, da gredo tok in potencial iz ohišja na tla in ne povzročajo škode ljudem.

Električno omrežje mora biti nujno sestavljeno iz faze in ničle. Dodatno se lahko priključi zaščitni vodnik - ozemljitev. Obstajajo različne sheme za priključitev ozemljitvenega vodnika - lahko je odsoten, povezan skupaj z nevtralno žico ali ločen v ločen vodnik.

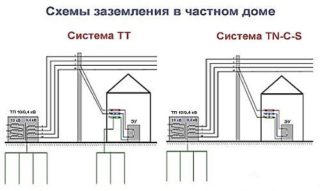

Preden izberete shemo ozemljitve, morate ugotoviti, kakšna shema se uporablja v hiši. Položen je v fazi gradnje stavbe in namestitve električne napeljave. Skupaj je 6 shem, najpogostejše pa so:

• TN-C. Električna energija se napaja po štirižilnem sistemu. 3 žice segajo od faznega vodnika, četrta žica je ničelna in ozemljitvena in ima oznako PEN (PE - zemlja, N - nič). Takšna povezava ni varna za človeško življenje. V primeru izpada ozemljitve bodo električne naprave prenehale delovati in naprava bo pod napetostjo. Na kovinskih delih se bo kopičil potencial, ki je lahko usoden, če se ga oseba po nesreči dotakne. Namestitev zaščitnih naprav, kot so RCD, ne bo pomagala. Iz takšnih shem se morate premakniti na TN-C-S, TN-S.

• TN-C-S. Podobno kot v prejšnjem diagramu se tukaj napajanje napaja preko štirižilnega sistema. V določenem odseku vezja PEN se žica prekine na maso in nič. Na mestu razvejanja je nameščen ločen ozemljitveni krog. Za dodatno zaščito je treba v tokokrogu zagotoviti RCD, saj vodnik pred pretrganjem predstavlja potencialno nevarnost.
• TT. Ta shema se uporablja v domačih omrežjih. Prav tako je štirižična, v kateri so 3 faze in ena ničla. Ni ozemljitve, vendar se lahko poveže. Shema je prilagojena za vsako sobo posebej.

Po izbiri vezja lahko začnete nameščati vtičnico

Priključitev ozemljene vtičnice

Za ničlo vtičnice z lastnimi rokami morate slediti algoritmu:

• fazni in ničelni odklop;
• izklop napajanja;
• pritrditev kontaktov vtičnice na fazo in nevtralno;
• priključitev ozemljitvene žice na vtičnico;
• namestitev zaščitnega ohišja za električno vtičnico.

Pred ozemljitvijo vtičnice lahko določite fazo in ničlo z indikatorskim izvijačem ali testerjem. Fazo in nevtralnost iz električne napeljave je treba priključiti na ustrezne sponke vtičnice. Ozemljitveni vodnik je priključen na sponko, ki se nahaja med faznim in ničelnim kontaktom.

Če ozemljitvenega vodnika ni, ozemljitve ni mogoče izvesti. To bo pripeljalo do dejstva, da bo ob izgubi ničle prišlo do kratkega stika, ki lahko povzroči požar ali izloči vtiče na stroju.

Ozemljitev v hiši

V zasebni hiši se ozemljitev izvaja na dva načina:

• brez ozemljitvene zanke;
• z ozemljitvenim krogom.

Če tokokroga ni, jeklena cev ali kovinski deli na lesenem drogu delujejo kot ozemljitvena struktura. Pri podobni metodi morata biti izpolnjena dva pogoja - najmanjša globina mora biti 1 meter in razpon toka ne sme biti večji od 4 ohmov pri 220 V.

Vezje ozemljitvene zanke ima distribucijsko vodilo, iz katerega se začne celoten sistem. Vsi kovinski deli vezja morajo biti varno povezani med seboj. To se naredi z varjenjem komponent.

Pri ustvarjanju konture se najpogosteje naredijo naslednje napake:

• Nezanesljive povezave delov. Slab stik povzroči oksidacijo in nastanek rje, kar lahko povzroči okvaro vezja. Pomembno je narediti kakovostno povezavo.
• Izbira napačne kovine. Kovinski priključki niso primerni za priključitev - v njih je motena enakomerna porazdelitev tokov.

Ne morete naslikati obrisa. Barva ga ne ščiti pred korozijo, ampak le doda odpornost, kar zmanjša učinek ozemljitve.

Zaščita v odsotnosti ozemljitve

Če ima ožičenje dvižnega voda ozemljitveni priključek, je ozemljitev napeljana do njega. To je najlažji način. V nasprotnem primeru morate izbrati drugo metodo.
Kako ozemljiti vtičnico, če ni ozemljitvene žice:

• Uporaba RCD. Ta metoda se uporablja, če ožičenje nima ozemljitvene sponke. RCD je nameščen na vodih, prek katerih so priključeni močni gospodinjski aparati s kovinskim ohišjem (pomivalni ali pralni stroji, grelniki vode). Upoštevati je treba, da RCD ne zagotavlja popolne zaščite. To je le začasna metoda, dokler ni nameščena ozemljitvena zanka.




• Namestitev lastnega vezja. Ustvarjanje ozemljitvene zanke se izvaja v več fazah. Najprej se izbere mesto, kjer bo nameščena ozemljitvena elektroda. Ne postavljajte ga v kamnito zemljo, na mesto, kjer se meče smeti ali kjer se razklada gradbeni material. Nato se izbere vezje in materiali - ozemljitvena elektroda je lahko nameščena navpično ali vodoravno, iz bakra ali jekla, izbrana je vrsta in dimenzije. Ozemljitvena elektroda je nameščena v jarek. Njegova globina za vodoravno vgradnjo je od 20 do 50 cm, za navpično vgradnjo - 100 cm se priključi na skupno zanko in izmeri ozemljitveni upor. Zadnji korak je povezovanje vseh kovinskih konstrukcij.

Ozemljitev mora biti izvedena pravilno. Obstajajo nevarni načini, ki lahko vodijo v nepopravljivo situacijo:

• Priključitev ozemljitvenega kabla na nič. Če se nevtralna žica zlomi, lahko pride do požara.
• Ozemljitveni priključek na vodovodni ali ogrevalni sistem. Če je izolacijska plast poškodovana, bodo vsi elementi pod napetostjo.Dotik z njimi vodi do negativnih posledic za zdravje in življenje.
• Priključitev na armature najbližjega visokonapetostnega voda. Potencial iz voda se lahko prenese na armature, kar bo porušilo zaščitne lastnosti izolatorja, kar bo povzročilo prenapetost ali druge nevarne posledice.

Takšne metode so strogo prepovedane s pravili PUE in SNiP. Pri uporabi teh metod ni v nevarnosti le lastnik stanovanja, ampak tudi njegovi sosedje. V nobenem primeru se ne ozemljite na ta način.
