Ozemljitev v vtičnici: za kaj je in kako deluje

Zahvaljujoč elektriki imajo domovi svetlobo, vodo in ogrevanje, ljudje pa imajo možnost uporabe številnih gospodinjskih aparatov, ki bistveno izboljšajo kakovost življenja. Hkrati predstavlja tok veliko nevarnost, če med delovanjem strojev in opreme, priključene na tokokrog, pride do izrednih razmer. Pravilno nameščena vtičnica z ozemljitvijo bo odpravila nevarnost električnega udara. Za pravilno in varno izvedbo namestitve ne potrebujete strokovnega znanja ali opreme. Dovolj je komplet domačega orodja in osnovno znanje fizike.

Kaj je ozemljitev

Električni tok je tok elektronov, ki se gibljejo skozi prevodnik pod vplivom magnetnega polja, ki ustvarja potencialno razliko.Po naravi snovi se delci premikajo iz pozitivnega potenciala (+), ki se imenuje faza in se uporablja v tehnologiji, v negativni potencial (-), imenovan nič. Človek, sestavljen iz 70% vode, je idealen prevodnik toka. Zemlja ima absolutno ničelni potencial. Če obstaja ločen vod in zakopano vezje, bo absorbiral tako uhajanje kot statični naboj, ki bo šel po poti najmanjšega upora mimo človeškega telesa.

Kakšno vlogo ima?

V skladu s posodobljenim GOST morajo biti vse zasebne hiše in stanovanja opremljena z ozemljenimi vtičnicami s posebnimi kontakti za žico, ki absorbira uhajanje toka v napravah. Mnogi tej odločitvi ne pripisujejo pomena in zaman. V gospodinjskih aparatih se notranje žice pogosto odcepijo ali izgorejo, nato pa se dotaknejo telesa. Euro vtičnica z ozemljitvijo odvzame napetost s površine opreme in jo odvaja po ločeni liniji v strukturo, zakopano v tleh. Odpornost te linije je manjša od odpornosti človeškega telesa. To odpravlja možnost nesreč zaradi napačne električne napeljave gospodinjskih aparatov. Tako skrita ožičena vtičnica z ozemljitvijo zagotavlja zmanjšanje toka uhajanja na varno raven.

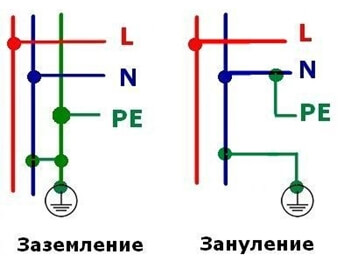

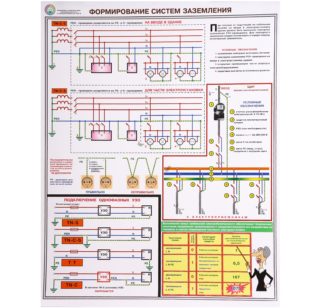

Kakšna je razlika med ozemljitvijo in nevtralizacijo

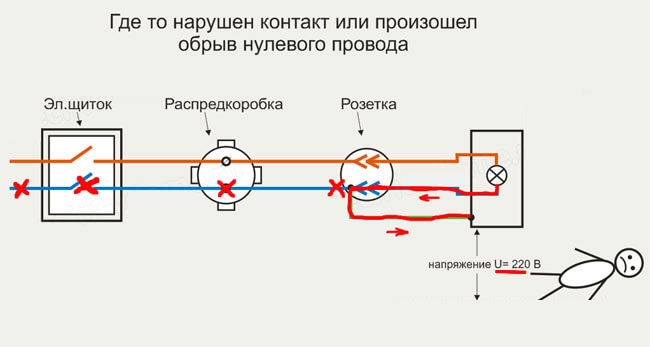

Vse stanovanjske zgradbe nimajo ozemljitve v vtičnicah. Hkrati je treba prebivalce zaščititi pred električnim udarom pri uporabi gospodinjskih aparatov, zlasti tistih, ki so opremljeni z jeklenim ohišjem in so nameščeni v mokrih prostorih. Za to se uporablja ozemljitev - povezava telesa električne napeljave z nevtralno žico.V skladu s svojim namenom ta rešitev opravlja zaščitno funkcijo - preprečuje poškodbe osebe zaradi uhajanja toka.

Razlika z ozemljitvijo je v tem, da v primeru ozemljitve, ko tok teče skozi telo, pride do kratkega stika, kar povzroči delovanje avtomatskih naprav, nameščenih tako na liniji kot v sami napravi. Poškodba osebe je izključena že od samega začetka, saj bo pokvarjena naprava izklopljena še pred stikom z njo. V omrežje ga lahko priključite šele po odpravi napake.

Značilnosti ozemljene vtičnice

Da ne bi naredili napake pri nakupu, morate vedeti, kako izgleda vtičnica z ozemljitvenim kontaktom. Po videzu se praktično ne razlikuje od analogov s fazo in ničlo. Ovitek izdelka je bel, črn ali rjav. Modul je lahko enojni ali dvojni s konektorji za vtiče premera 3,6 mm.

Moduli imajo naslednje tehnične lastnosti:

• napetost - 220-250 V;
• jakost toka - 8 A, 16 A;
• moč - 3,6 kW, 7,2 kW;
• pritrditev - notranja in zunanja.

Nekateri modeli so opremljeni s stabilizatorji z indikatorskim zaslonom in napravo za izklop v sili.

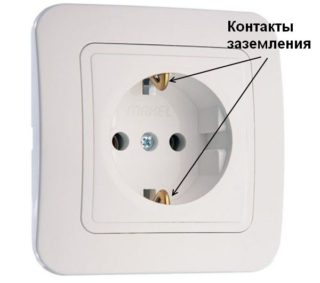

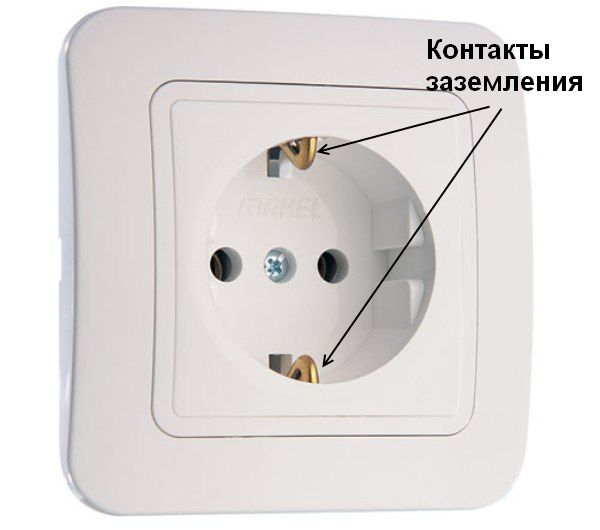

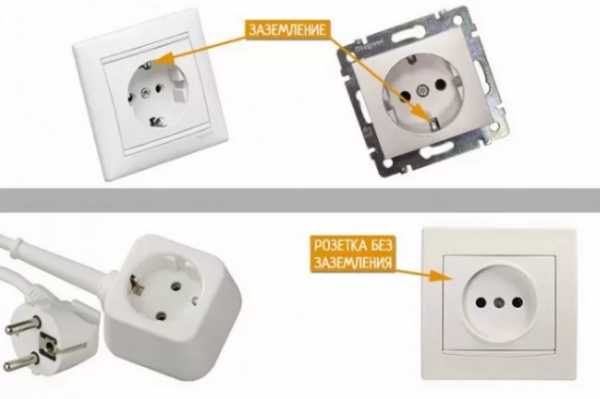

Zunanja razlika med vtičnicami z ozemljitvijo je prisotnost kovinskih vzmeti na straneh vtičnice, ki se dotikajo sponk vtiča. Vzmeti se izpeljejo na tretji kontakt, ki se nahaja na sredini med fazo in ničlo, na katerega je priključen ozemljitveni kabel.

Kdaj je prepovedano priključiti ozemljitev na vtičnice

Obstaja več pravil glede varnosti elektrifikacije prostorov. Njihova kršitev lahko pomeni le eno stvar - ustvarjanje situacije, polne električnega udara za ljudi.

Prepovedano je priključiti skrito ožičenje na ozemljitev v naslednjih primerih:

• Poškodba ali pretrganje žice, ki vodi do jeklenega okvirja, zakopanega v zemljo.
• Prisotnost skakalca med nevtralno in ozemljitveno linijo.
• Izhod tretje žice do hišnih komunikacij - cevi za vodo, plin ali ogrevanje.

Priklopi se lahko izvedejo šele po odpravi napak na električni napeljavi.

Kako izbrati pravo vtičnico

Če želite izbrati pravo vtičnico, morate preučiti in oceniti številne dejavnike, ki bodo vplivali na njegovo zanesljivost in funkcionalnost.

Osredotočiti se morate na naslednja merila:

• Vrsta kovine. Najboljše lastnosti imajo deli iz nerjavečega jekla.
• Moč. Dobra možnost je naprava z dvema vtičnicama 16 A.
• Material ohišja. Bolje je izbrati keramiko, ki je odporna na vročino in korozijo.
• Vrsta. Če namestite notranjo enoto, lahko prihranite prostor. Odprta metoda prihrani trud in čas.

Pri izbiri je pomembna vsaka malenkost, tudi barva in oblika izdelka.

Namestitev ozemljene vtičnice

Namestitev je treba izvesti v breznapetostnem prostoru z zaščitnimi rokavicami in očali.

Za delo boste potrebovali:

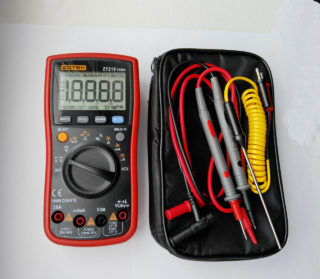

• multimeter;
• izvijač;
• jeklene letvice;
• klešče;
• rezila za žice;
• nož;

Če morate kabel skriti v steno, potrebujete brusilnik in vrtalno kladivo. Delajte stoje na dielektrični preprogi.

Kako ugotoviti, ali je v vtičnici ozemljitev

Namestitev tripolne vtičnice je smiselna le, če je priključena na ozemljitveno zanko. To je mogoče ugotoviti na več načinov, ki so dostopni tudi začetniku.

1. Vizualno preverite povezavo tretje rumeno-zelene žice.
2. Izmerite upor med fazo in ozemljitvijo. Če je, je povezava na voljo.
3. Priključite žice iz svetilke v vtičnico. Njegovo izgorevanje je dokaz celovitosti linije in uporabnosti vezja.

Posredni znaki pomanjkanja ozemljitve so prasketanje v zvočnikih in šibki električni udari delujočih naprav z jeklenim ohišjem.

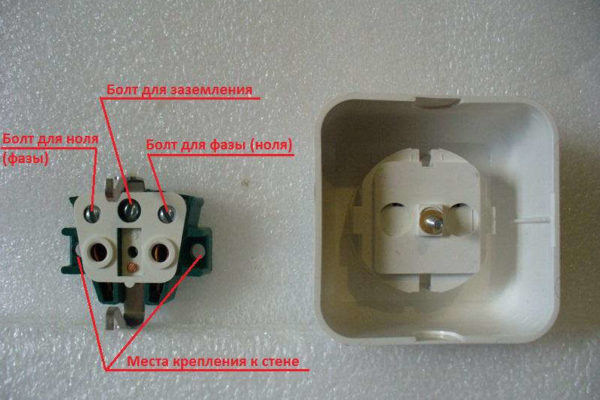

Namestitev nadzemne možnosti

Prekrivne točke so nameščene na stenah iz masivnega lesa, mavčnih plošč in vezanih plošč.

Zaporedje dejanj je naslednje:

1. Označite lokacijo vtičnice in kabla.
2. Povežite žice.
3. Razstavite ohišje naprave in odvijte vijake.
4. Očistite in povežite žice s kontakti.
5. Privijte osnovo na površino.
6. Sestavite vtičnico in preverite trdnost njene pritrditve.

Odprto ožičenje je lahko skrito v cevi, plastične kanale ali pa poteka vzdolž vrvic ali izolatorjev.

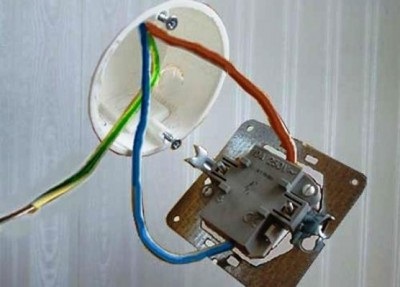

Priključitev notranje različice

Preden priključite trižilni ozemljeni kabel v vtičnico, morate preveriti njegovo celovitost. Ne sme imeti zunanjih poškodb, gub ali stopljenih območij.

Delo se izvaja v tem vrstnem redu:

1. Izvedite oznake.
2. Naredite utore in luknjo za montažno škatlo.
3. Odstranite prah in drobtine iz odprtin, obdelajte stene s temeljnim premazom.
4. Položite kabel tako, da ga izvlečete iz luknje za 15-20 cm.
5. Montažno škatlo zazidamo. Postaviti ga je treba poravnano s steno.
6. Priključite žice na kontakte.
7. Napravo pritrdite z vijaki in drsnimi jezički.

Po tem lahko v sobo dovajate električno energijo.

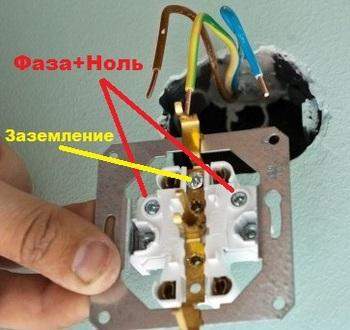

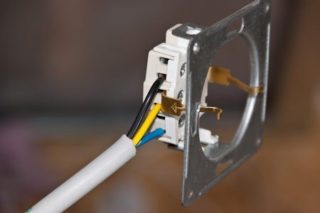

Povezovalne žice

Stabilnost naprave je odvisna od pravilne povezave žic.Ne smemo pozabiti, da baker sčasoma oksidira, kar zmanjšuje kakovost stikov. Da bi se temu izognili, so konci jeder, osvobojeni izolacije za 10 mm, spajkani. Po tem jih je treba vstaviti v luknje, dokler se ne ustavijo in čim tesneje stisniti s sorniki. Zanesljivost fiksacije se preveri z rahlim vlečenjem žic.

Preverjanje pravilne povezave

Po namestitvi in ​​pred dovodom električne energije je potrebno preveriti pravilno povezavo.

Ta postopek je sestavljen iz spremljanja naslednjih elementov:

• montažna škatla;
• skladnost žic in sponk;
• celovitost črte do konture;
• moč pritrditve ohišja;
• zanesljivost fiksacije pokrova.

Če ima ohišje dodatne možnosti, jih je treba priključiti na fazo.

Dvojna vtičnica

Namestitev naprave z dvema sklopoma priključkov se praktično ne razlikuje od namestitve posameznih izdelkov. Kontakti so povezani v eno skupno vezje, ki odstrani uhajajoči tok iz obeh porabnikov, ne glede na to, kje sta priključena. V tem primeru je treba upoštevati, da je tok, naveden na pokrovu, skupni za obe inštalaciji.

Edina razlika je velikost montažne škatle. Glede na zasnovo izdelka je lahko tudi dvojna. Odprtino naredimo z vrtanjem ali žaganjem pravokotnih odprtin v zidu. Povezava se izvede na običajen način.

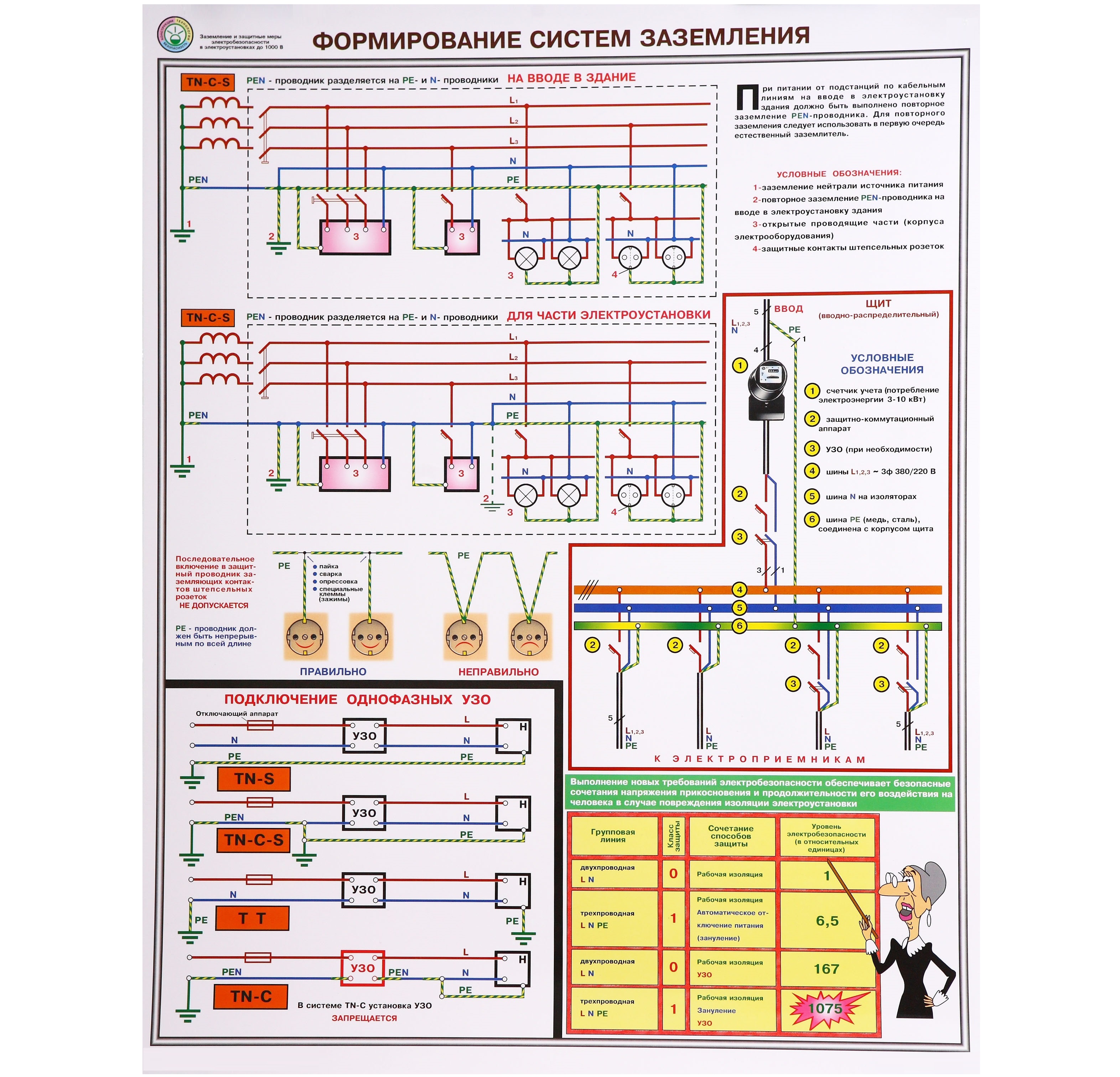

Glavne napake pri izdelavi ozemljitvene zanke

Najpogostejše napake pri namestitvi:

• odsotnost elektrod, ki povezujejo okvir z zemljo;
• uporaba preveč majhnih izdelkov, ki ne morejo absorbirati toka uhajanja;
• uporaba vijačnih in varjenih povezav, ki niso obdelane z barvo ali tesnilno maso;
• polaganje bakrenega kabla nezadostnega preseka.

Napakam se lahko izognete, če se najprej seznanite z zahtevami za priključitev električnih instalacij.
