Zakaj potrebujete reduktor na plinski jeklenki?

V hišah, kjer je nemogoče priključiti na plinovod, je nameščen držalo za plin ali pa se uporablja jeklenka za utekočinjen plin. Slednja možnost je še posebej ugodna, če ljudje v koči živijo občasno ali uporabljajo plin samo za kuhanje. Normalna dobava plina iz jeklenke v peč in kolono je odvisna od funkcionalnosti reduktorja.

Namen plinskega reduktorja

Zmes plinov v jeklenki je bila pod velikim pritiskom. To olajša transport, saj omogoča prevoz velike količine modrega goriva v relativno majhni posodi. Vendar pa je oprema - grelnik vode, kotel, generator - zasnovana za nizek tlak gospodinjskega plina - ne več kot 0,3–0,6 MPa. Za omogočanje te transformacije je potreben adapter.

Reduktor plina – naprava za zmanjšanje tlaka izpodrivanja plina na izhodu iz cilindra ali cevi. Enaka zasnova vzdržuje stalen tlak plina ne glede na to, kako se spreminja polnjenje posode.

Valera

Glas gradbenega guruja

Postavite vprašanje

Standardni tlak v jeklenki z utekočinjenim propan-butanom je 1,6 MPa.In mešanico je treba dovajati v hišno omrežje ali v kotel pod tlakom 0,6 MPa. Nemogoče je storiti brez posebne naprave, ki izenačuje pritisk.

Zasnova in princip delovanja

Naprava ima lahko drugačno zasnovo, obliko in sprožilni mehanizem, vendar osnovni diagram plinski reduktor vključuje naslednje elemente:

• zaklepna vzmet;
• membrana, ki se odziva na pritisk mešanice;
• reducirni ventil.

Načelo delovanja plinskega reduktorja temelji na nasprotju dveh uporabljenih sil. Elastična vzmet skuša zapreti ventil in prekiniti pretok zemeljskega plina. Membrana, nasprotno, poskuša odpreti ventil. Zmanjšan plin pritiska na gibljivo ploščo - z nizkim pritiskom. Ko se njen tlak zmanjša, tlak, ki ga izvaja membrana na ventil, preseže upor zaporne vzmeti in ventil se odpre.

Delovni položaj menjalnika je blokiran, ko plin ne uhaja.

Naprave so razvrščene glede na njihovo zasnovo neposredno in obratno delovanje. Naprave so razvrščene tudi glede na vrsto plina: reduktorji, primerni za acetilenske jeklenke, niso primerni za vodikove.

Neposredno

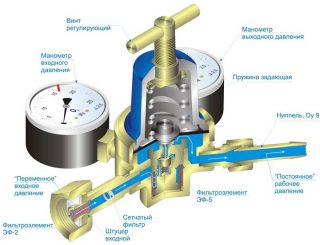

Direktni in vzvratno delujoči menjalniki so zasnovani na podoben način. Oblikovanje vključuje:

• priključek, ki zagotavlja dovod mešanice plinov;
• manometer - označuje tlak v posodi;
• povratna vzmet, ki zapira ventil;
• celica za utekočinjen plin;
• ventil - prostornina izstopnega plina je odvisna od njegovega premika;
• varnostna naprava - sproži se, če je tlak v komori dosegel kritično vrednost;
• izhodni manometer - označuje delovni tlak;
• nizkotlačna celica - tukaj je nameščena mešanica za oskrbo domačega omrežja;
• nastavitveni vijak - uravnava premik membrane;
• zaklepna vzmet;
• membrana - prožna plošča, ki odpira ventil;
• zatič med vzmetjo in ventilom.

Skozi priključek vstopi plin iz jeklenke v visokotlačno komoro pod visokim pritiskom. Pritisne na zaporno vzmet, ki pritisne reducirni ventil na sedež in prepreči vstop plina v komoro.

V tem trenutku se deluje na membrano dve nasprotujoči si sili: vzmet, ki poskuša odpreti ventil, in nizkotlačni plin v reducirni komori. Če se tlak zmesi zmanjša, se vzmet zravna, ko upor pade. Ventil se premakne in rahlo odpre. Plin teče v nizkotlačno komoro. Takoj, ko tlak tukaj postane višji od normalnega, se membrana premakne in omeji prodiranje mešanice plinov. Plin se v komori redči in dovaja skozi izhod v cev ali cev.

Regulirajte normalni delovni tlak z uporabo vijaka: spremeni hod vzmeti, s čimer zmanjša ali poveča delovni tlak dovedene mešanice. Vrednost se spremlja ob vikendih manometer.

Nazaj

Drugače od naprave z neposrednim delovanjem narava protisile. V prvem primeru se ventil odpre, ko pride do presežnega tlaka ustekleničenega plina, v drugem pa, ko ga v delovni komori primanjkuje.

Mešanica iz cilindra vstopi v delovno votlino in stisne ventil. Hkrati izklopi dovod plina skozi reduktor. Pri nastavitvi z vijakom se zaporna vzmet stisne, membrana se upogne, kar vodi do odpiranja ventila. V tem primeru lahko plin vstopi v delovno komoro.

Hkrati s povečanjem tlaka v reduktorju se poveča tlak v delovni komori.Sčasoma se pod vplivom pritiska z obeh strani membrana izravna, prenosni disk se spusti in sprosti vzmet, ta pa pritisne ventil v sedež in ga zaskoči. Ko razlika v tlaku ponovno postane velika, se membrana upogne in ventil se ponovno odpre.

Vprašanje strokovnjaku

Kateri menjalnik je varnejši?

Vzvratni menjalnik velja za varnejšega.

Vrste menjalnikov

Naprave se razlikujejo in po dogovoru, saj morajo različni modeli delovati z različnimi mešanicami plinov. Jejte 2 kategoriji:

• menjalniki za vnetljiv plini – vodik, metan, propan, zmesi;
• Za inerten plini - helij, dušik, argon.

Pri napravah drugačna nit: desno za delo z inertnimi plini in levo za vnetljive mešanice.

Na voljo so tudi regulatorji za delo z zrakom. Uporabljajo se v dihalnih poteh.

Kriteriji izbire

Če želite izbrati pravo napravo, morate oceniti več parametrov.

• Vrsta plina – v vsakdanjem življenju se uporabljajo samo modeli za vnetljiv plin. Možnosti za mešanice propana ali metana so enake.
• Tip cilindra – proizvajajo se posode, ki so zasnovane za delo s plinom pri različnih tlakih. Zato mora biti menjalnik zanje zasnovan za navedeno vrednost.
• Dimenzije – upošteva se, da se lahko dimenzije plinske opreme in jeklenke razlikujejo. Ta parameter je naveden v tehničnem listu naprave.
• Razpoložljivost regulatorja za spreminjanje tlaka – takšni modeli so bolj priročni, saj vam omogočajo nastavitev tlaka glede na polnost jeklenke.

Valera

Glas gradbenega guruja

Postavite vprašanje

Za menjalnike, nameščene na kompozitnih cilindrih, so postavljene večje zahteve.Gre za relativno novo različico posode za utekočinjen plin, ki jo odlikuje visoka odpornost proti koroziji, zanesljivost in manjša teža. Njegova zasnova zagotavlja večjo tesnost. Reduktor za tak valj nujno vključuje možnost prilagajanja dovoda plina in manometer za spremljanje tlaka. Najbolje je kupiti poseben model: izdelan je iz podobnih kompozitnih materialov in zagotavlja tesno povezavo.

Namestitev in konfiguracija menjalnika

Namestitev menjalnika naj izvajajo samo strokovnjaki. Delovanje naprave lahko regulirate sami, če dosledno upoštevate navodila.

Reduktorji cilindra so nameščeni na ohišju cilindra. Regulator se pridruži naravnost do izhoda preko adapterja. Stopnja zategnjenosti vijaka na adapterju zagotavlja tesnjenje. Na drugi strani naprave je gibljiva plinska cev dolžine ne več kot 3 m. Cev je priključena na peč ali kotel.

Valera

Glas gradbenega guruja

Postavite vprašanje

Ne spajajte, stiskajte ali zvijajte cevi. Uporabljate lahko samo posebne izdelke, modeli z vodo ali kisikom niso primerni.

Standardi sistemske povezave

Priključek naprave je reguliran 2 standarda:

• GOST – uporabljajo se v državah CIS, namenjeni za jeklene jeklenke;
• GLK – Evropski standard, ki se uporablja pri delovanju kompozitnih jeklenk.

Nekateri modeli menjalnikov so opremljeni z 9 mm nastavkom za stiskanje. To olajša namestitev.

Prilagoditev

Nastavitev plinskega reduktorja možno le pri opremljenih modelih nastavitveni vijak ali ročno kolo. V tem primeru se lahko spremeni sila stiskanja vzmeti, ki deluje na membrano.Na ta način se zmanjša ali poveča mejni tlak v delovni komori. To spremeni parametre zapiranja in odpiranja sesalnega ventila.

Prilagajanje v teku vrtenje matice. To je lažje narediti, če je jeklenka opremljena z manometrom na delovni cevi: tlak v dobavljeni mešanici se odraža na številčnici.

Motnje in popravila

Za pravilno delovanje naprave morate občasno preverite njegov. Enostavno je:

• Podatki manometra se beležijo enkrat tedenskoslediti trenutku, ko se elastičnost vzmeti zmanjša;
• Enkrat na 3 mesece preverite tesnost tesnil – nanesite milno raztopino na fuge in opazujte, ali se pojavijo mehurčki;
• Izpihnite ventil enkrat na 3 mesece – priključite menjalnik na vir stisnjenega zraka, zaprite izhod in pihajte skozi napravo, dokler ne deluje zaščita pred nadtlakom.

Samopopravilo regulatorja je prepovedano., saj če so deli poškodovani ali so tesnila izgubljena, obstaja nevarnost puščanja. Toda obstajajo okvare, ki jih lahko odpravite sami.

Kaj storiti, če plinski reduktor zmrzne

Ta situacija je možna zaradi zelo intenzivna poraba plina v hladni sezoni. Mešanica v posodi je v tekoči obliki. Ko tekočina izhlapi, se spremeni v plin. Hkrati se temperatura utekočinjenega plina zniža in hitreje pride do izhlapevanja. In to opazimo v trenutku, ko se poraba plina na časovno enoto poveča. Ko je temperatura zraka v jeklenki nizka, je dosežena kritična temperatura, pri kateri postane izhlapevanje tako nizko, da se ustavi. Sama jeklenka in plinski reduktor zmrzneta in se prekrita z zmrzaljo.

Rešite situacijo to lahko storite na 2 načina:

• segrejte jeklenke, namestite ogrevan reduktor;
• zmanjšajte porabo plina.

Jeklenk ne morete izolirati tako, da jih ovijete s toplotnoizolacijskim materialom.
