Hidravlični izračun kanalizacijskih omrežij

Namestitev notranje in zunanje kanalizacije mora biti v skladu z uveljavljenimi standardi. V nasprotnem primeru se odpadna voda gravitacijsko ne bo mogla odpeljati v centralni cevovod ali sprejemnik. Za zagotovitev breztlačnega delovanja kolektorja se pri vgradnji upošteva prepustnost kanalizacijskih cevi, njihov prerez, naklon in polnost.

Pomen pravilnih izračunov pri načrtovanju kanalizacijskega sistema

Odpadna voda ni samo tekoča tekočina homogene strukture. Odplake vsebujejo nečistoče različnih frakcij in tež. Polidisperzna snov, ki je odpadna voda, vsebuje tudi koloide in suspenzije. Hitrost gibanja odplak se lahko občasno spremeni. Če se tekoči vključki premikajo hitreje, se težke nečistoče v obliki peska, žlindre itd. pogosteje usedajo na stene cevi, tvorijo izrastke in blokade. Posledično pride do zamašitve zbiralnika. Da se to ne bi zgodilo, se v fazi načrtovanja sistema izvedejo hidravlični izračuni kanalizacijskih omrežij.

Za izračun vseh parametrov se kot začetni podatek vzame ocenjena količina odpadne vode.

Glavne vrste plačil

Pri izračunih se upoštevajo podatki iz SNiP 2.04.03-85 »Kanalizacija. Zunanja omrežja in strukture", kot tudi priporočila iz SP 40-102-2000 "Načrtovanje in montaža cevovodov za vodovodne in kanalizacijske sisteme iz polimernih materialov. Splošne zahteve".

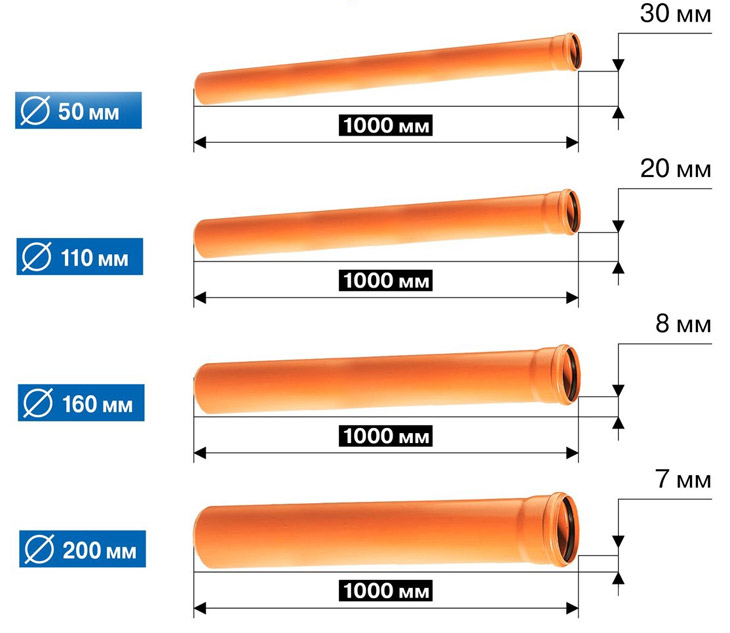

Nagib kanalizacijskega cevovoda

Nagib skrbi za prosto pretočnost sistema in nemoten odtok odpadne vode v sprejemnik. Tabele SNiP prikazujejo priporočene najmanjše naklone za vsak premer cevi:

• presek 110 mm - 1 cm za vsak linearni meter kolektorja;
• premer 160 mm - 0,8 cm na meter;
• presek 220 mm - 0,7 cm na meter dolžine kolektorja.

Za notranji del komunikacije se vzdržuje naklon 1,5-2 cm za vsak linearni meter.

Če je treba izračunati naklon kolektorja po formuli, uporabite naslednje: koeficient d x, kjer je d presek cevovoda, koeficient pa ustreza naslednjim vrednostim:

• 160 — 0,6;
• 220 — 0,7;
• 500 mm - 1;
• 600-800 — 1,1;
• 1000-1200 mm - 1,3.

Naklon je narejen proti centralni magistrali ali dvoriščni greznici/greznici.

Izračun prereza cevi

Za polaganje cevi zahtevanega premera lahko uporabite podatke SNiP. Priporočene vrednosti so videti takole:

• notranji del kanalizacije iz vseh vodovodnih napeljav - 50 mm;
• WC cev - 110 mm;
• javni dvižni vod - 110-160 mm;
• zunanji del kanalizacijskega sistema - 160-220 mm (za zasebni sektor in večstanovanjske stanovanjske stavbe);
• centralna avtocesta in industrijska podjetja - od 500 mm.

S pravilnim prerezom kolektorja bo polnost cevi približno 0,3-0,5 celotnega premera.

Izračun polnjenja rezervoarja

Polnost cevi se izračuna po formuli: Y= h/d.Tu je vrednost h najvišja raven tekočine v sistemu, d je notranji presek kolektorja. Običajno mora biti rezultat v razponu od 0,3 do 0,6.

Primer izračuna stopnje polnjenja kanalizacijske cevi v zasebnem sektorju: začetni podatki se vzamejo kot nivo polnjenja zbiralnika znotraj 60 mm, medtem ko je presek cevi 110 mm. Po zgornji formuli je 60/110 enako 0,55. Vrednost je normalna.

Izračun zmogljivosti cevi

Pri načrtovanju sistema je treba izračunati prepustnost cevovoda - določiti predvidene pretoke odpadne vode. Ta parameter se izračuna glede na dan, ure in sekunde, odvisno od namena stavbe (stanovanjski, poslovni itd.). Sekundarni pretok odpadkov je izračunan v litrih, za dnevne podatke pa v m3.

Podatki za povprečne stroške:

• Qcp.day= p · Nр / 1000 m³/dan;
• Qcp.hour= n · Nр / (24 · 1000) m³/uro;
• qav.sec= p · Nр / (24 · 3600) l/sec.

kje:

• n - povprečni standardi odvajanja vode na 1 prebivalca (v litrih);
• Nр – ocenjeno število prebivalcev.

Za največjo porabo:

• Qmax.dan = Qcp.dan · kdan = n · Nр · kdan / 1000 m³/dan;
• Qmax.hour= p1 · Nр · ktotal / (24 · 1000) m³/uro;
• qmax.sec= p1 · Nр · ktot / (24 · 3600) l/sec.

Kjer so k koeficienti neenakosti: kdan – dnevno, ktotal – skupno.

Za določitev največjega pretoka kolektorja uporabite formulo: q = aХv, kjer je vrednost a površina živega prereza toka, v pa hitrost transporta odpadne vode.

Norma za največje hitrosti za vsako vrsto cevi (proizvodni material) se šteje za 8 m / s (kovina) in do 4 m / s (beton, plastika).Če se hitrost dejansko izkaže za večjo, jo je treba dušiti z obračanjem sistema ali namestitvijo diferencialnih vrtin.

Vse hidravlične izračune je treba izvesti zaporedno. Vendar pogosteje obrtniki ne uporabljajo formul za izračune, temveč podatke, navedene v SNiP (v obliki tabel), ali uporabljajo spletni kalkulator.

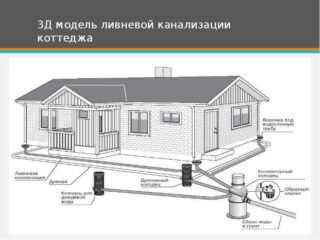

Določitev efektivnih parametrov meteorne kanalizacije

Če je meteorna kanalizacija nameščena vzporedno s fekalno-gospodarskim sistemom, je treba za pravilne izračune upoštevati naslednje podatke:

• norma letne količine padavin v regiji;
• območje oskrbovanega objekta;
• vrsta prevleke (beton, tla, ploščice);
• lastnosti tal na mestu;
• masa deževnice odvedena.

Vsi podatki, razen zadnje točke, so vzeti iz lokalne geodetske službe. Na podlagi pridobljenih informacij so žlebovi izbrani glede na njihovo pretočnost. Na primer, izračunajmo podatke o pladnjih za odvodnjavanje po formuli: Q=q20∙P∙φ

Vrednosti:

• Q je povprečna letna količina padavinske vode v regiji;
• q20 — koeficient za regijo;
• P je območje predmeta, iz katerega bo odtekla voda;
• φ je koeficient vpijanja vode za različne vrste materialov.

Po določitvi prepustnosti pladnja s to formulo so žlebovi izbrani v skladu z njihovimi tehničnimi lastnostmi. Praviloma je ta parameter naveden na izdelku.

Izračun zunanje kanalizacije

Za načrtovanje zunanjega dela kolektorja izračunajte naslednje podatke:

• Dolžina komunikacije od izhoda iz hiše do priključka na greznico ali osrednjo avtocesto.
• Premer cevi (za zasebno gradnjo se uporabljajo cevi s prečnim prerezom 110, 160 ali 220 mm).
• Prostornina odpadkov. Norma je 2 kubična metra na osebo na mesec.
• Prisotnost vrtin in vodnjakov vzdolž dolžine komunikacije.

Za namestitev sistema prostega pretoka je treba upoštevati naklon. Če se zaradi posebnosti terena vgradi tlačni odsek kanalizacijskega sistema, se za kanalizacijsko črpalko vgradi poseben keson in vgradi sifon. Zaščitil bo del sistema pred izpostavljenostjo temperaturam pod ničlo in stagnacijo fekalnih snovi.

Izračun notranje kanalizacije

Za notranji drenažni sistem se izračuna zahtevana dolžina cevi. Diagram prikazuje odseke kanalizacije iz vsake vrste vodovodne opreme. Podatke povzamemo in dobimo končni posnetek cevovoda. Za natančno montažo sistema je pomembno, da kupite fitinge, sponke, adapterje in čevlje.

Cevovod je urejen z naklonom proti dvižnemu vodu s hitrostjo 1,5-2 cm na linearni meter.
