Da bi se izognili puščanju med zasilnim znižanjem tlaka v kanalizacijskem sistemu, je treba na cevne odseke namestiti več ventilov in čepov. Pomagali bodo nujno blokirati pretok odpadne vode.
Opredelitev in namen
Kanalizacijski čep je plošča ali krogla, ki pokriva notranji del cevovoda.
Zasuni so armature z zapornimi ventili v obliki cvetnega lista, klina ali noža za uravnavanje notranjega tlaka ali popolno zaporo pretoka. Nameščajo se predvsem pri nameščanju kanalizacijskih sistemov na mestnih vodih, dvižnih vodih med nadstropji in tlačnih postajah.
Zaščitni in začasni čepi za plastične vode so nameščeni za pokrivanje vodov, ki začasno niso v uporabi, in revizijskih loput. Izgledajo kot kozarci z gladko površino in so nameščeni v luknje zavojev ali čevljev. Izhod mora biti opremljen z gumijastim tesnilom.
Elementi so izbrani iz materiala, ki je bil uporabljen za izdelavo glavnih cevi - polipropilena in PVC.
Ventili z mehanskim krmiljenjem so nameščeni na priključkih posameznih vodov.Na avtonomnih omrežjih so nastavljivi ventili nameščeni na zunanjih območjih pred vhodom v greznico.
Kompleksne naprave z avtomatskim zaklepanjem in regulacijo so opremljene z električnim pogonom in napravami za nadzor sile notranjega tlaka. Uporabljajo se za ustvarjanje potrebnega tlaka v tlačnem kanalizacijskem omrežju.
Montaža zapiralnih elementov za kanalizacijska omrežja se izvaja načrtovano ali nujno, da se v celoti ali delno zapre veja ali zaustavi gibanje trdnih snovi.
Klasifikacija ventilov
Glede na vrsto pritrdilnih elementov so zaporni ventili razdeljeni na naslednje vrste:
- ventili s prirobničnimi spoji;
- gumijasti tesnilni čepi;
- navojni deli;
- varjeni čepi.
Slednji se uporabljajo za trajno blokado kovinskih cevovodov.
Poleg zapornih elementov, nameščenih zunaj kanalizacijskih cevi, se uporabljajo mrežasti filtri, ki omogočajo prehajanje vode in preprečujejo gibanje trdnih odpadkov skozi cevovod. Za odklop ločenega dvižnega voda iz splošne kanalizacije so nameščeni pnevmatski čepi.
Kot ventil za zunanje in notranje kanalizacijske sisteme se na plastični cevi pogosto uporabljajo membranski povratni ventili iz polimerov. Lahko so nameščeni vodoravno ali navpično. Zaklepni element je membrana z gumijastim tesnilom; dostop za vzdrževalna dela je zagotovljen skozi revizijsko loputo.
Zaporni ventili se uporabljajo za povečanje ali zmanjšanje prepustnosti kanalizacijskih cevi. Razlika je v popolni tesnosti zaprtja notranjega dela avtoceste, če je potrebno.Za kanalizacijo je takšna naprava boljša, saj lahko blokira ali omeji pretok homogene tekočine in različnih snovi s trdnimi vključki ali plinastimi tokovi.
Zasun iz litega železa ali jekla je nameščen na kovinskih in plastičnih ceveh.
Konstrukcijske značilnosti vratnih ventilov
Prednost klinastega ventila je, da ga je mogoče vzdrževati brez posebej zapletenih posegov. Zaporni blok s premikom naprej ali nazaj pod pravim kotom na pretok odpadne vode blokira ali odpira pot za njeno gibanje. Ko je notranjost cevi popolnoma zaprta, se zaklepni klin zaradi uporabljene obremenitve deformira, kar poveča tesnost. Vendar klinasti priključki ne morejo vzdržati intenzivnih tokov in lahko odpovejo zaradi korozije.
Zaporni ventili z enim ali dvema nožema so bolj zanesljivi. Uporabljajo se v cevovodih velikega prereza - od 250 mm, jekla ali litega železa. V podjetjih so opremljeni z električnim pogonom ali uporabljajo pnevmatske in hidravlične nastavitvene naprave.

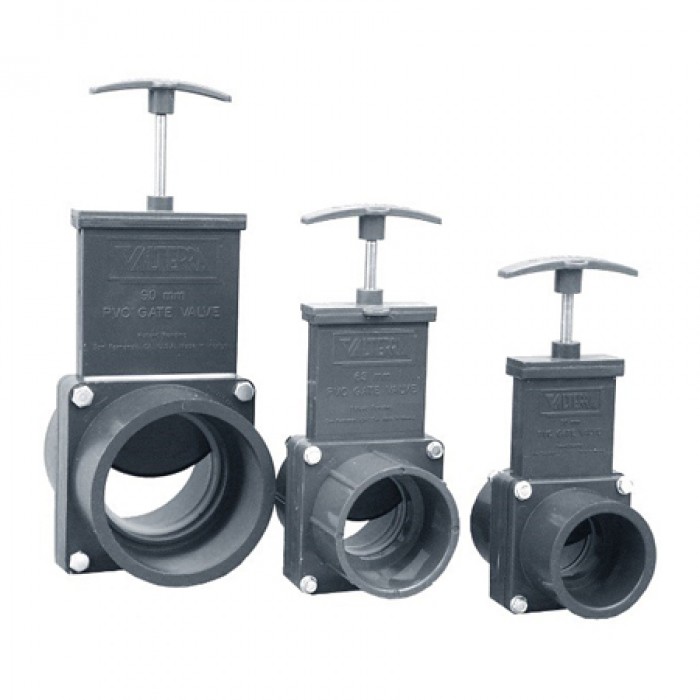

Za razliko od klina ima nož za vrata oster rob. Včasih se izvaja v obliki giljotine.Takšni deli vam omogočajo, da hitro zaprete pretok celo viskozne odpadne vode, ki vsebuje veliko tujih vključkov.
Obstajata dve vrsti zapornih ventilov za ročno krmiljenje - zložljivi in nepovlečni. Prvi vključujejo naprave, v katerih je vreteno popolnoma izvlečeno iz cevovoda, da se odpre kanal. Naprave, ki jih ni mogoče izvleči, vključujejo naprave z vrtljivim in krogličnim mehanizmom.
Kriteriji izbire
Pri izbiri naprave za zaklepanje bodite pozorni na naslednje točke:
- način prilagajanja in nadzora;
- skladnost z delovnim okoljem na avtocesti;
- odsek cevi;
- pogoji uporabe;
- znamka proizvajalca.
Na primer, obstajajo zaporni ventili, ki kažejo odlično učinkovitost pri visokih temperaturah, do 400 stopinj, vendar lahko odpovejo v hladnih okoljih.
Prečni prerez zasunov je različen, od 5 do 220 cm, in je odvisen od področja uporabe in premera cevi. Delovni tlak, ki ga takšne naprave prenesejo, ne sme presegati 60 atmosfer.
Pravila namestitve

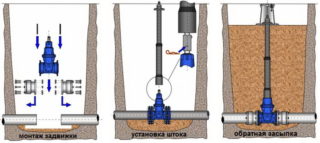

Koraki za namestitev vratnega ventila:
- Preverite razdaljo med prirobnicami in jih po potrebi razširite na velikost, ki za centimeter presega dolžino ventilov.
- Namestitev ventila med prirobnice, skupaj z medprirobniškimi tesnili, pritrdilnimi vijaki in čepi za vezico.
- Centriranje zapornega elementa med prirobnicama.
- Previdno odstranite naprave, ki so bile uporabljene za odmik prirobnic, in enakomerno privijte vijake in zatiče.
Namestite armaturo na ravni del kanalizacijske cevi. Izogibajte se nameščanju zaklepnih elementov na mestih, kjer obstajajo razlike. Napetost, ki lahko nastane na ovinkih, negativno vpliva na tesnost povezave, kar lahko povzroči puščanje.
Če je treba del odstraniti, se najprej prepričajte, da je nož v zaprtem položaju. Po tem odvijte matice spojnih vijakov in čepov, odstranite pritrdilne elemente, razširite prirobnice in odstranite zaporne ventile.
Kanalizacija in čistilne naprave z dolgoletno "izkušnjo" zahtevajo obnovo z vgradnjo sodobnih zapornih ventilov. Racionalna rešitev je namestitev visokokakovostnih zapornih ventilov. Pri načrtovanju novih cevovodov se upošteva tudi prisotnost zapornih elementov.
