Kako pravilno priviti valovito ploščo na ograjo: metode, vrstni red pritrditve

Ena oseba lahko označi mesto, namesti ograjne stebre in jih poveže s skakalci. Za nadaljnjo namestitev se pogosto najamejo pomočniki. Če naredite napravo za namestitev valovitih plošč na ograjo, lahko vse delo opravite sami. Pred začetkom gradnje je priporočljivo, da se seznanite z značilnostmi oblog ograj iz različnih materialov.

Značilnosti profiliranega lista

Pri pokrivanju ograje z valovitimi ploščami je treba upoštevati značilnosti takšnih gradbenih konstrukcij:

• površina ima veliko vetrovnost, ki postavlja večje zahteve glede stabilnosti podlage;
• tanko kovino je treba pritrditi s strojno opremo s širokimi glavami in elastičnimi podložkami, tako da sunki vetra ne raztrgajo listov;
• pri oblaganju ograje jasno ohranjajo vodoravno raven robov - na dolgem odseku je s prostim očesom vidna celo najmanjša napaka;
• med namestitvijo bodite previdni, da ne poškodujete videza materiala, ne pustite vdolbin in gub;
• visoke zahteve so postavljene na strojno opremo, ki jo temperaturne spremembe lahko uničijo.

Najpogosteje so valovite plošče pritrjene na vodoravne skakalce, ki se nahajajo med podpornimi stebri. Načini vgradnje tramov se razlikujejo glede na način izdelave stebrov.

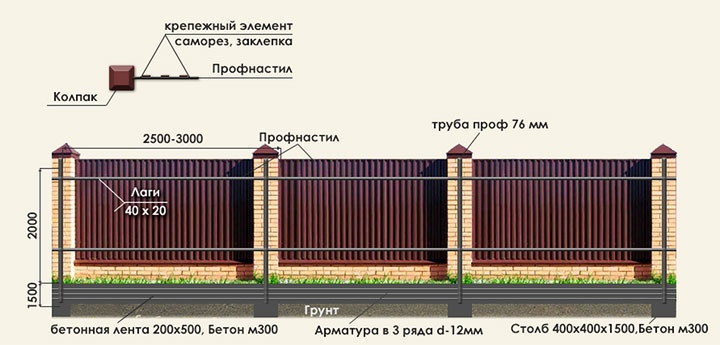

Opečna ograja, polnjena z valovitimi ploščami

Ograja iz opeke ali kamna, polnjena z valovitimi ploščami, je navzven privlačna možnost, najbolj primerna za ograjevanje zasebnih hiš in poletnih koč.

Valovito ploščo je treba pritrditi na ograjo z opečnimi stebri ne na kamen, temveč na vodoravne preklade.

Material za zamik je lahko les ali profilna cev. Prva možnost je nezaželena, saj tudi pri visokokakovostni obdelavi drevo po nekaj letih začne gniti in se upogniti zaradi stalne izpostavljenosti vlagi.

Mesta, kjer se stikajo opečni stebri in lesena bruna, so najbolj dovzetna za uničenje - kamen absorbira vlago in jo postopoma oddaja lesu, kar pospeši proces razgradnje.

Pri gradnji stebra iz opeke ali kamna praviloma v notranjost poteka kovinska cev ali armatura velikega premera. Na njih so pritrjeni vodoravni prečni nosilci.

Profilirana cev je pritrjena z varjenjem ali sorniki, lesene pa z sorniki. Po izdelavi kovinskega okvirja se začne polaganje opeke.

Pri označevanju mest namestitve stebrov upoštevajte velikost valovite plošče. Netočnosti bodo povzročile potrebo po rezanju materiala, kar pokvari videz, mesta reza pa začnejo rjaveti.

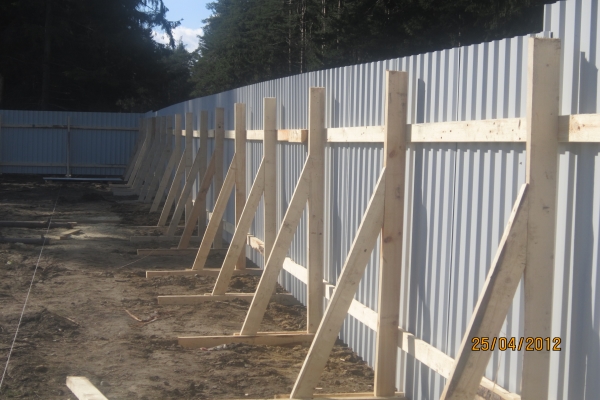

Lesena podlaga

Leseni okvir je proračunska možnost, vendar je dolgoročno ograja iz naravnih materialov dražja od kamna in kovine.Poleg stroškov lesa je treba upoštevati stroške demontaže in namestitve novega okvirja.

Življenjska doba lesenih podstavkov je kratka, po 8–10 letih bo treba ograjo predelati.

Lesene drogove lahko vkopljemo v tla šele po skrbni obdelavi. Uporabljajo se antiseptiki in hidroizolacijski materiali.

Za namestitev hlodov so na podlago pritrjeni nosilci, na katere so priviti mostički. Uporaba žebljev ni priporočljiva - sčasoma se povezave zrahljajo in ograja se zvije.

Kovinske podlage

Navzven so takšne ograje videti kot trdna ograja. Ta možnost je uporabna za koče in industrijske objekte, kjer je pomembna funkcionalnost, ne estetika.

Kovinska pločevina je nameščena na okvirju na zunanji strani mesta. Tako boste vsiljivcem preprečili, da bi uporabili prečke kot oporo za premagovanje ograje. Pri montaži se stebri v tleh utrdijo z betonom, ki bo preprečil nagibanje zaradi obremenitev vetra.

Za okvir se uporablja profilna cev:

• za stebre, ki merijo najmanj 40x40 mm;
• za skakalce od 20x40 mm.

Priključki so izvedeni z varjenjem, vijaki ali kovinskimi vijaki.

Možnost, ki vam omogoča samostojno namestitev hlodov, je uporaba posebnih oklepajev. Kupite že pripravljene izdelke ali jih naredite sami. Cenejši način je varjenje blazinic z luknjami na mostičke. V tem primeru se razdalje izmerijo še posebej natančno, tako da se hlodi natančno prilegajo med stebre.

Za vijačne povezave so izvrtane skoznje luknje. Uporabite lahko samorezne vijake z vrtalno konico. Za lažje delovanje se pri varjenju spojev uporabljajo spone. V tem primeru lahko delate brez pomočnikov.

Med namestitvijo natančno izmerite vodoravne ravni.

Okvir je obdelan s temeljnim premazom proti koroziji in vsaj 2-krat pobarvan.

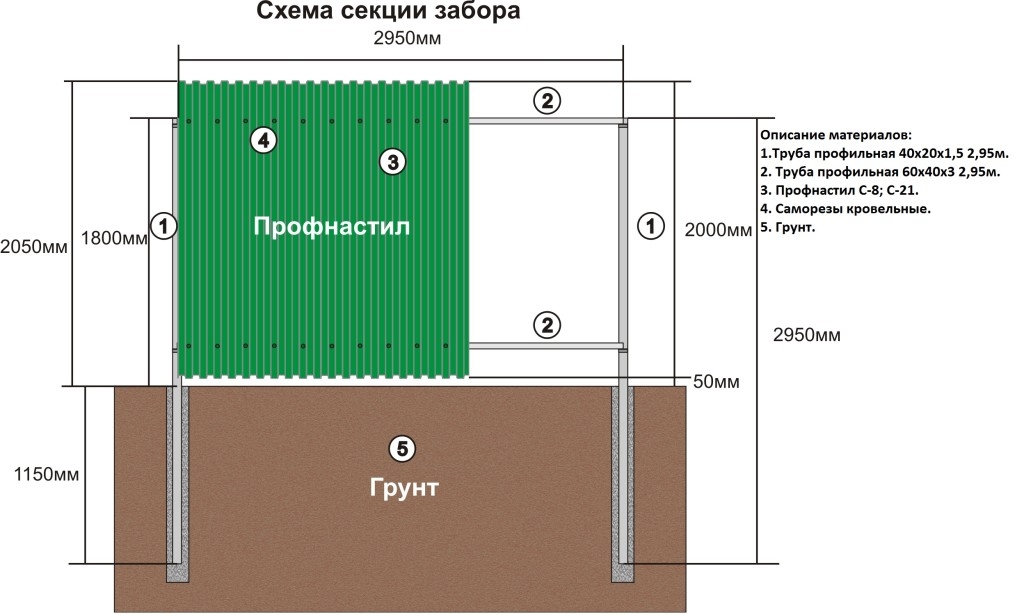

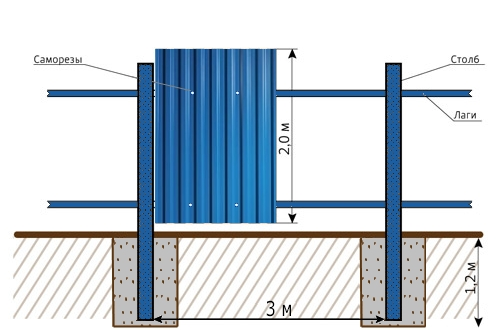

Montažni diagram

Za pritrditev profiliranega lista na ograjo uporabite 2 prečka iz kovinskih profilov.

Za list z višino 1750 mm so nameščeni po naslednji shemi:

1. Spodnja preklada se nahaja 410 mm od tal oziroma temeljev.
2. Zgornja preklada mora biti pritrjena 350 mm pod zgornjim rezom stebra.
3. Razdalja od spodnjega roba pločevine do tal je 50 mm in 50 mm nad rezom droga.

Pri ograjah do 1800 mm zadoščata dva hloda, če je ograja višja, na vsak naslednji meter višine dodamo eno prečko.

Liste je treba priviti na zgornji skakalec skozi dva vala, spodnji pa skozi enega.

Na vrhu ograje je nameščena okrasna letev.

Plošče so spojene od konca do konca ali prekrivajoče se. Prva možnost je bolj ekonomična, saj delovno območje ni izgubljeno, vendar je manj zanesljivo. Najboljši način za postavitev listov je njihovo prekrivanje, kar odpravlja vrzeli in povečuje togost konstrukcije. Pri nakupu je treba določiti delovno širino pločevine, običajno je 100-110 mm manjša od geometrijskih dimenzij.

Zaporedje namestitve

Za pravilno pritrditev valovite plošče na ograjo uporabite samorezne vijake, sornike, vijake ali zakovice.

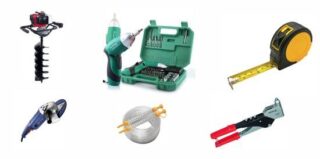

Odvisno od strojne opreme boste potrebovali različna orodja:

• vrtalnik z nadzorom hitrosti;
• izvijač;
• svedri ali svedri zahtevanih velikosti;
• raven in navpičnica;
• označevalna vrvica;

Da bi ena oseba lažje privila valovito ploščo na ograjo, je priporočljivo izdelati posebno napravo. Načelo delovanja temelji na dejstvu, da je na spodnji profil pritrjen podstavek, na katerega je v času namestitve podprta pločevina. Obstaja več možnosti oblikovanja. Najenostavnejša je uporaba sponk. Potrebovali boste 4 izdelke.Dve sponi držita spodnji rob pločevine na isti ravni in služita kot nekakšna podpora. Druga dva povlecite zgornji in srednji del navzdol in sprostite roke za namestitev pritrdilnih elementov.

Drugi način za poenostavitev dela je izdelava preprostih naprav za nastavitev nivoja in držanje listov. Material so deli, ki se uporabljajo za oblaganje profilov.

Mehanizem deluje na naslednji način:

1. Zgornji del se prilega spodnjemu mostičku in je pritrjen s krilatimi vijaki.
2. Spodnji in zgornji del se lahko premikata relativno drug glede na drugega, tako da prilagodite razdaljo od skakalca do spodnjega roba lista. - to vam omogoča natančno vzdrževanje vodoravne ravni.
3. Med montažo lahko na spodnji del naprave položite valovito ploščo.

Uporabite lahko še eno možnost oblikovanja, če so hlodi pritrjeni točno na vodoravni ravni. V tem primeru je dovolj, da naredite preprosto vzmetenje. Med namestitvijo je naprava obešena na spodnji mostiček, nameščena je profilirana plošča in pritrjen njen zgornji del. Po tem se naprava odstrani in namestitev je končana.

Značilnosti pritrditve s samoreznimi vijaki

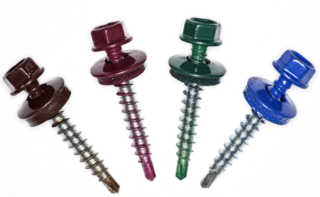

Samorezni vijaki - samorezni vijaki - so kovinske palice z glavo in navoji. Obstajajo tri vrste izdelkov: za les, kovino in ojačana različica. Prva in druga vrsta se razlikujeta po premeru konice svedra - pri lesnih vijakih je ta manjši. Ojačani tip reže polno nit v nosilcu in lahko prenese velike obremenitve zaradi povečanega premera palice. Pritrdilni elementi so izdelani iz nerjavečega ali ogljikovega jekla. Ta sestava ne rjavi, deli se ne zlomijo zaradi temperaturnih sprememb.

Posebnost strešnih vijakov je njihova široka glava in navoj po celotni dolžini palice. Pod glavo mora biti dušilna podložka iz elastičnega materiala: gume ali silikona. Podložka preprečuje spontano odvijanje pritrdilnih elementov in preprečuje nastanek udrtin na površini valovite plošče.

Izberite samorezne vijake s šesterokotno glavo - tako je manj možnosti, da poškodujete ploščo, ko orodje zdrsne.

Dolžina vijaka je odvisna od materiala gred. Za lesene brune izberite dolžino 1,5–2 cm manjšo od debeline lesa. Pri pritrditvi na valovito cev je treba izbrati samorezni vijak takšne dolžine, da se popolnoma prilega nosilcu, ne da bi dosegel drugo stran. Običajno se strojna oprema kupi z dolžino 17–19 mm - primerna je za cevi s prečnim prerezom 20x40 mm.

Kljub dejstvu, da imajo samorezni vijaki vrtalno konico, je za mojstre začetnike priporočljivo predhodno izvrtati luknjo v pločevini in prečkah z običajnim kovinskim svedrom s premerom 0,5 mm manjšim od velikosti pritrdilnega elementa. To zaporedje bo pomagalo preprečiti zdrs vrtalne točke in poškodbo premaza. Ko pridobite izkušnje, lahko preidete na neposredno vrtanje s samoreznim vijakom.

Pri pritrditvi upoštevajte nekatere značilnosti:

• vrtati je treba strogo pod pravim kotom na površino;
• Če je mogoče, nastavite največji navor na vrtalniku ali izvijaču;
• izogibajte se ohlapnemu prileganju ali premočnemu zategovanju pritrdilnih elementov - idealna možnost bi bila, ko se po dotiku elastične podložke profiliranega lista samorezni vijak zavrti za ¼ ali ½ obrata;
• Predhodno označevanje mest vrtanja bo pomagalo enakomerno priviti valovito ploščo na ograjo; oznake so narejene s pralnim markerjem vzdolž raztegnjene vrvice.

Če se podložka ne prilega dovolj tesno, bo omogočila vlagi, da prodre v luknjo in povzroči postopno korozijo kovine. Poleg tega se bo plošča pod vplivom vetra drgnila ob tramove in vijake, kar bo pokvarilo videz ograje.

Premočno zategovanje lahko povzroči zvijanje pločevine in pomanjkanje gibanja, potrebnega za toplotno raztezanje.

Namestitev zakovice

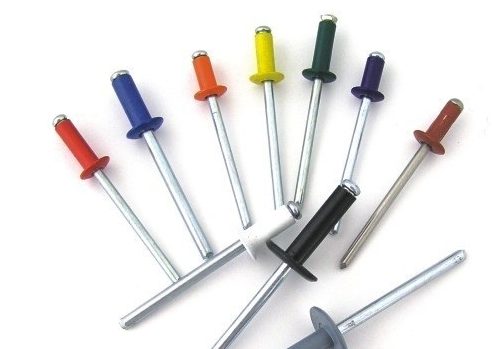

Strukturno je zakovica sestavljena iz dveh elementov: aluminijaste glave s stranico in jeklene vlečne palice. Za namestitev boste potrebovali posebno napravo - montažno pištolo.

Premer delovnega dela okovja je od 3,1 do 6,7 mm, dolžina do 20 mm. Za pritrditev izberite izdelke z dimenzijami delovnega dela, ki niso več kot 10 mm večje od vsote debelin valovite plošče in stene gredi. Na primer, če je izbrana obloga debeline 0,7 mm, stena hlodov pa je 2 mm, kupite zakovico od 8 do 12 mm.

Proizvajalci barvajo glave v standardnih barvah, zato je izbira potrebnih zakovic enostavna.

Zunanje obremenitve (veter) ne vplivajo na trdnost spoja, zato elastičnih podložk ne nameščamo pod stranico zakovice.

Namestitev poteka v več fazah:

1. Obesite list, če je v delo vključena ena oseba, ali ga nanesite na predhodno nameščen del, če so pomočniki.
2. Poravnajte list, pri čemer se osredotočite na odčitke navpične črte (raven), prekrivajte s prejšnjim listom.
3. Izvrtajte skoznjo luknjo v profilu in eni strani nosilca. Izberite premer svedra, ki je 0,1–0,3 mm večji od debeline zakovice.
4. Namestite zakovico.

Za namestitev profiliranih plošč kupite zakovice debeline 4 mm ali več - z manjšim premerom lahko veter raztrga ograjo zaradi majhnega premera glave.

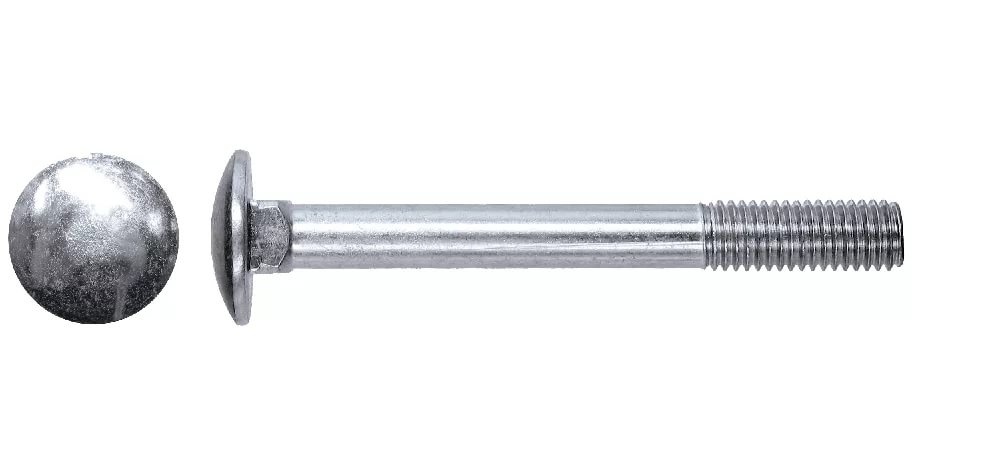

Pritrditev z vijaki

Vijačna povezava je najbolj zaščitena pred vsiljivci, saj je ni mogoče razstaviti na eni strani - potrebovali boste dostop do matice.

Hkrati so valovite plošče redko pritrjene iz več razlogov:

• Profil je treba izvrtati, matice so na vidnem mestu, kar poslabša videz.
• Povezava vijak-matica je najbolj delovno intenzivna in draga zaradi cene pritrdilnih elementov in potrošnega materiala. Potrebovali boste več svedrov, saj morate izvrtati dve steni profila.
• Območja vrtanja so podvržena povečani koroziji;

Možnost vijačne povezave je uporaba vijakov. Za delo boste potrebovali pipo z držalom in sveder ustrezne velikosti:

1. Označite pritrdilne točke.
2. V profilirano pločevino in eno stran nosilca izvrtajte luknjo 0,3 mm manjšo od premera vijaka.
3. Nit je odrezana.
4. Valovita plošča je pritrjena z vijakom. Pod glavo je nameščena elastična podložka, ki preprečuje spontano odvijanje.

Pomanjkljivost te metode je, da lahko vijake odvijete z izvijačem in prodrejo v območje.

Varjenje

Varjenje za pritrditev profiliranih listov na ograjo se uporablja zelo redko. Pri segrevanju barva zbledi in videz nepreklicno izgubi svojo privlačnost.

Za delo boste potrebovali polavtomatski varilni stroj, saj pločevine ne bo mogoče pritrditi z obločnim varjenjem - izgorela bo ob najmanjši neprevidnosti.

Aktivna korozija se neizogibno začne na mestih varjenja zaradi izgube zaščitne plasti barve.

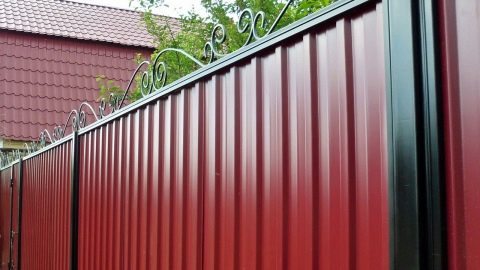

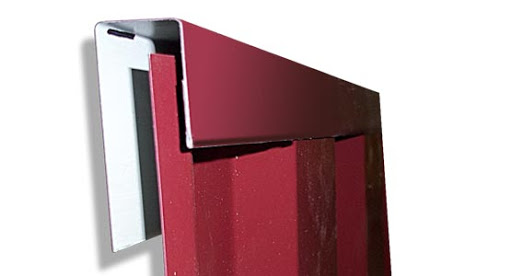

Dekorativni trak

Za dodajanje togosti ograji in vratom ter izboljšanje videza se po namestitvi profila namesti zaščitna okrasna letev. Del je pritrjen z enako strojno opremo kot listi: samorezni vijaki, zakovice, vijaki.

Z upoštevanjem preprostih pravil lahko ena oseba namesti valovito ploščo na ograjo. Naprave za poenostavitev dela je mogoče izdelati v nekaj minutah in prihraniti denar pri privabljanju gradbene ekipe.
