Kako pritrditi stojala na spodnjo oblogo v okvirni hiši

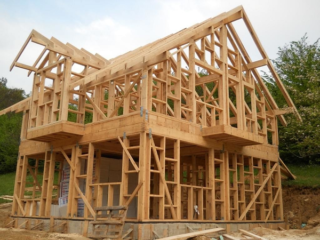

Gradnja okvirne hiše spominja na gradbeni set. Gradnja lesene stavbe se izvaja po shemi. Zanesljivost in trdnost bodoče strukture je odvisna od kakovosti montaže sestavnih delov okvirne hiše.

Strukturne značilnosti okvirne hiše

Okvir okvirne hiše je povezovalni element stavbe na stebrastem ali pilotnem temelju. Spodnja vozlišča zagotavljajo povezavo med deli osnovne konstrukcije med stebri in stenami. Jermen na vrhu deluje kot povezovalni sistem za predelne stene in tudi porazdeli obremenitev s strehe.

Obstajata dve kategoriji sestavnih delov okvirnih lesenih hiš.

Glavna vozlišča:

• stenski sistem;
• stropi (stropi in tla);
• strešni sistem.

Pomožna vozlišča:

• povezave različnih delov;
• pritrdilne točke in stičišča skakalcev.

Nekatere vrste zgradb ne potrebujejo cevi. Na primer, če ima stavba majhno površino in je višina pilotov od tal manjša od 0,5 m, je cevovod neobvezen, ko je hiša zgrajena na monolitnem traku.Če pa ima stavba 2 ali več nadstropij, pa tudi kompleksno strukturo, morajo biti prisotni povezovalni elementi.

Kupite deske in les iz iglavcev, saj imajo optimalne lastnosti delovanja.

Povezovalna vozlišča

Namen jermena je okrepiti okvir, povezati streho in temelje ter povečati trdnost konstrukcije. Spodnja in zgornja enota opravljata različne naloge, vendar je njun princip sestavljanja enak. Pomožni elementi, ki jim je treba posvetiti enako pozornost, so koti stene in gradbeni sistem.

Spodnji pas

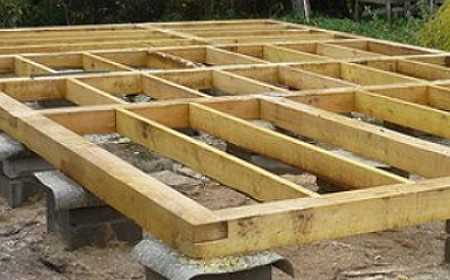

Sistem je namenjen utrjevanju objekta v spodnjem delu. Trakovi enakomerno porazdelijo obremenitev po obodu. Je enak sestavni del podnožja kot rešetka. V tem primeru tehnologija izdelave temeljev ni pomembna - v vseh primerih se uporabljajo pritrdilni elementi.

Nianse zgornjega pasu

Montira se na navpične nosilce po pritrditvi vogalnih stebrov. Če je dolžina stavbe večja od 6 m, so vmesni stebri nameščeni v središču stene. Po tem delu se položi zgornja obloga in pritrdi krak. Nato sledi namestitev preostalih navpičnih stebrov. Po zaključku se začasne opore odstranijo.

Če uporabljate šop desk, jih pritrdite v zamaknjenem vzorcu z žeblji različnih dolžin.

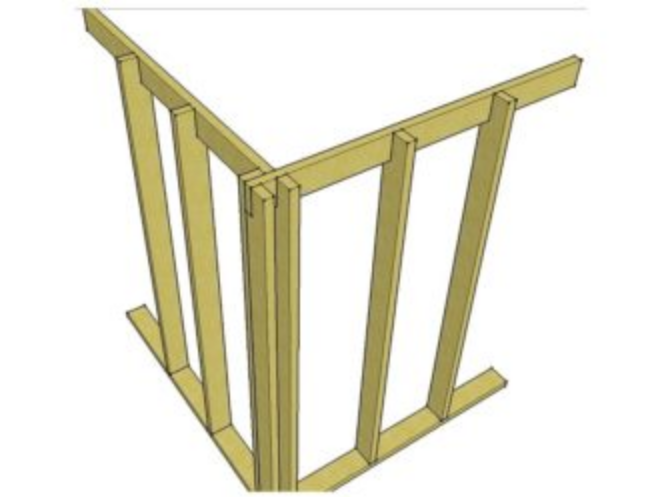

Stenski kot in konstrukcijski sistem

Kotni priključki okvirne hiše so mesta največjih toplotnih izgub. Na teh območjih se nabira kondenz. Izolacija vogalov je prednostni cilj, zato je pri sestavljanju okvirja potrebno izvesti ustrezna dela.

Neposredno oblikovanje vogala stene se izvaja po naslednji shemi:

1. Namestite pritrdilne trakove na zunanjo stran navpičnega nosilca;
2. postavite vogale na stran;
3. zavarujte povezave.

Poleg vogalov obstajajo tudi vrste pritrdilnih elementov v sistemu gradnje:

• V zgornji oblogi je potrebno povezati strope, tla in stebre na zatrepih.
• Pritrditev notranjih regalov na špirovski nosilec in na greben.
• Vezanje opornikov (opore za špirovce).
• Pritrdilni elementi za prečke na poševne špirovce.
• Vozli za letve.

Elementi so pritrjeni z vogali ali žeblji, če se deli sistema med seboj prekrivajo.

Deske, ki se uporabljajo za povezovanje, morajo biti ravne in enake velikosti. Standardni parametri: 380x1400 cm ali 380x1000 cm.

Oblikovanje vozlišča

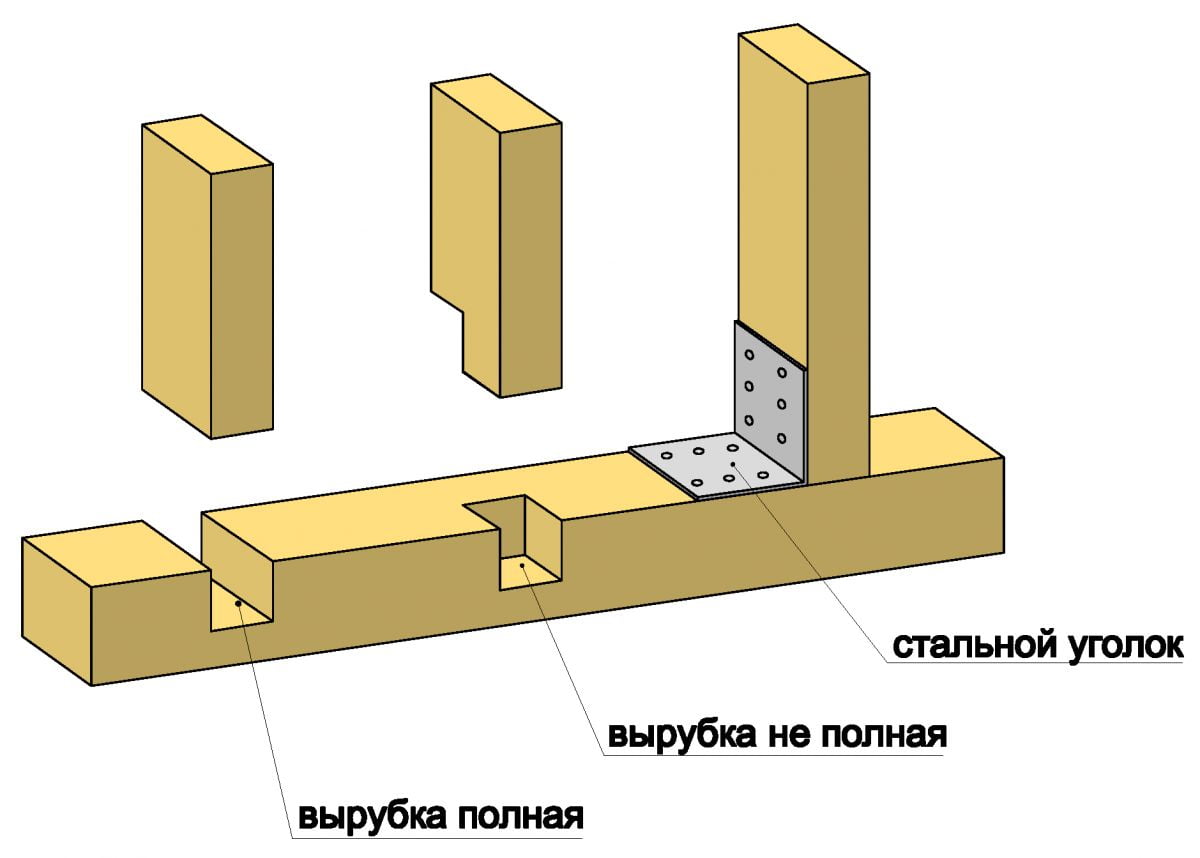

Zasnova okvirne hiše vključuje navpične stebre, ki so nameščeni na vrhu spodnjega okvirja. Žeblji delujejo kot povezovalni elementi. Kovinski vogali se uporabljajo za pritrditev nosilcev brez rezanja v T-obliko. Pritrditev z žeblji se uporablja na spoju z delnim rezanjem spodnjega nosilca - to je najtežja faza v samostojni gradnji lesene stavbe.

Začnite polagati jermen z označevanjem vogalov, glede na skice.

Spoj brez rezanja je pomemben za kotne povezave nosilcev. Na glavnih elementih hiše v gradnji se uporabljajo čelni pritrdilni elementi s pritrditvijo na ploščo. Obrtniki uporabljajo pritrdilne elemente z delnim vstavljanjem. Ta metoda preprečuje premikanje lesa med sušenjem.

Obseg rezanja za navpično podporo konstrukcije ne sme biti večji od 30-45% debeline spodnjega obrobnega nosilca.

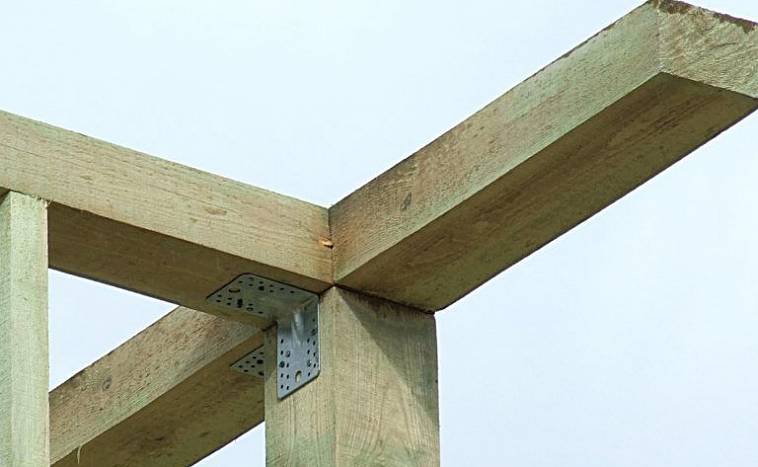

Na mestih, kjer kotni spoji niso rezani, se pritrditev izvede s kovinskimi ploščami z lesnimi vijaki.Za ojačitev se uporabljajo perforirani jekleni vogali. Priporočljivo je izbrati samorezne vijake z zlato glavo. Za krepitev vogalov je potrebno izvesti tehnološko obdelavo - utrjevanje - ali uporabiti kovino s prečnim prerezom 2 mm.

Pritrditev z rezanjem se uporablja za povezovanje regalov na sredini stene. Pripravijo se vdolbine, v njih so nameščeni nosilci in pritrjeni z žeblji. Konstrukcijo utrdimo z namestitvijo navpičnih krakov, katerih ena stran je naslonjena na regalo, druga pa na okvir. Za udobje so konci desk odrezani, zaradi česar so poševni.

Pritrdilni elementi

Pritrdilni elementi za lesene zgradbe so izdelani iz jekla visoke trdnosti. Nosilni elementi so pritrjeni z ojačanimi vogali. Pritrdilni elementi se uporabljajo iz kaljenega jekla ali debeline 3-4 mm. Pritrditev manjših delov se izvede z običajnimi 2-3 mm vogali.

V okvirnih lesenih hišah se kot pritrdilni elementi uporabljajo:

1. Gladke perforirane plošče in vogali. Vozlišča so povezana z lesnimi vijaki.
2. Ravne in kotne sponke so žični elementi različnih premerov. Robovi so prepognjeni in vstavljeni v konec ali stran žarka.
3. Vijaki se uporabljajo za zategovanje sosednjih vozlišč, na primer špirovcev. Vstavljeni so v skoznje luknje in zategnjeni z maticami.
4. Tradicionalni pritrdilni elementi so žeblji.

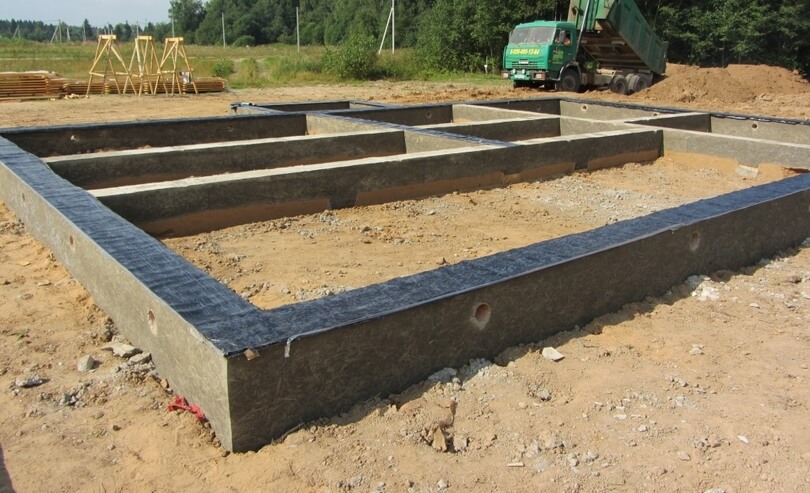

Hidroizolacija je pomembna faza pri gradnji lesene hiše. Na betonsko površino položite strešni material ali na površino nanesite mastiko. Po namestitvi hidroizolacijskih materialov preverite obzorje. Dovoljena so odstopanja največ 0,5° na 3 m.

Pogoste napake povezave vozlišča

Risba nodalnih povezav predvideva, da ima razvijalec ali lastnik skice, ki opisujejo zasnovo. Kljub tehnični dokumentaciji gradbeniki začetniki pogosto delajo nadležne napake.

Pogosta napaka je postavitev stebrov ali pilotov ne v eno linijo. Takšna napaka se ugotovi v fazi namestitve temeljev. V primeru takšne napake ne bodo vse stene počivale na pilotih, saj vezava ne bo potekala v skladu s tehnologijo. Odprava napake bo zahtevala finančne naložbe in sodelovanje strokovnjakov.

Glede na to v fazi urejanja temeljev okvirne lesene hiše upoštevajte geometrijo bodočega objekta. Oznake nanesite natančno, skrbno in preverite tehnično dokumentacijo.

Upoštevajte priporočila strokovnjakov, da povečate zanesljivost vašega bodočega doma:

1. Namestite izolacijske materiale na stičišču drevesa in temeljev, saj cement negativno vpliva na les.
2. Večkrat preverite natančnost rezanja lesa ali plošč za gradnjo.
3. Razpoke zapolnite z juto, polietilensko peno ali sintetično oblogo.
4. Po vsaki stopnji sestavljanja okvirne hiše preverite njeno geometrijo.
5. Pritrdilne elemente postavite v razmikih najmanj 1,5 m.

Gradnja okvirnih hiš je tehnologija, za katero je značilna enostavnost izvedbe. Vendar pa je treba pred gradnjo stavbe upoštevati vse nianse in značilnosti. To bo preprečilo napake in njihove negativne posledice.
