Kako pravilno določiti višino prezračevalne cevi nad streho

Višino prezračevalnih kanalov nad streho je treba določiti pred gradnjo, da se izognemo napakam, katerih odprava zahteva veliko sredstev. Pri izračunu parametrov in izbiri lokacije konstrukcije se upoštevajo značilnosti podnebja in strukture same strehe.

Zahteve SNiP za zračnike

Višino prezračevalne cevi nad streho ureja SNIP. Nanj vplivajo številne značilnosti same zgradbe. Na primer, če se ne gradi stanovanjska stavba, ampak gostinska stavba, v skladu z gradbenimi kodami višina prezračevalne cevi nad streho ne sme biti večja od enega metra. Obstajajo tudi številne zahteve za zračni kanal katere koli strukture:

• da preprečimo padec ali nagibanje konstrukcije, je treba upoštevati moč sunkov vetra;
• pri vstavitvi v splošni prezračevalni sistem so ogrevalne in kuhinjske veje izdelane nazadnje;
• konstrukcija mora biti izdelana iz materiala, odpornega na korozijske procese in temperaturne spremembe;
• območja prehoda skozi strope in stene morajo biti dobro izolirana;
• Zagotoviti je treba luknje za čiščenje.

V skladu s pravili je najmanjša vodoravna razdalja med prezračevalno gredjo in dovodom zraka 10 m, navpična razdalja je 6 m, pri čemer se mora izpušna cev dvigniti nad površino za a poševna streha mora biti ta parameter najmanj pol metra. Če ljudje hodijo po strehi, se navpična velikost poveča na 3 m od oken.

Pomembni pogoji pri izračunu višine prezračevalnih kanalov nad streho

Višina prezračevalne gredi nad streho je izbrana ob upoštevanju številnih parametrov. Pomembne so dimenzije strešnih elementov, njihova struktura in standardi požarne varnosti. Vplivata tudi moč in prevladujoča smer vetra.

Dimenzije glede na greben

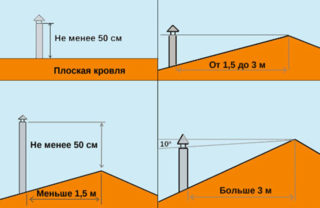

Če sta v bližini dva elementa (razdalja 1,5 m ali manj), se vrh gredi ne sme dvigniti nad greben za več kot 0,5 m, na razdalji 1,5-3 m pa se lahko končata na isti ravni.

Struktura strehe

Višina prezračevalne cevi nad streho je odvisna od strukturnih značilnosti slednje. Če je streha ravna, zadostuje polmetrski dvig nad površino. Ta možnost je primerna za območja z nizko letno količino padavin. Ko je cev nameščena 1,5 m od grebena, se lahko dvigne nad njo za 0,4-0,5 m. Če so elementi nameščeni še dlje drug od drugega, je dovoljeno, da je cev še daljša. Če se nahaja daleč od grebena in ima hkrati zadostno višino, se tveganje padca poveča. Zato tudi prevelika razdalja ni optimalna.

Pravila požarne varnosti

Višina prezračevalnega kanala nad streho mora biti enaka višini dimnika, če je cev nameščena poleg njega. Razdalja med njimi (če gre za ločene objekte) mora biti vsaj 3 metre, da se prepreči vstop ogljikovega monoksida. Ne smemo pozabiti na izolacijo kanalov s toplotno odpornimi tesnili. Pri delu na ogrevanju zunanjega prostora rudnika je treba upoštevati standarde požarne varnosti.

Razdelek

Visoka hitrost zračnih mas se doseže z uporabo zračnega kanala s krožnim prečnim prerezom. V tem primeru v sistemu ni povratnih tokov. Tudi pravokotni kanaleti imajo svoje prednosti: tesneje se prilegajo steni, ne da bi zavzeli uporaben prostor. Sistem lahko združuje obe vrsti razdelkov. Okrogle so nameščene v tehničnih prostorih, v zadnjem delu stavbe, pravokotne pa v sprednjem delu (zaradi bolj predstavljivega videza).

Pri izbiri višine jaška nad streho se upošteva struktura prezračevalnih in ogrevalnih sistemov. Če linija vsebuje dele s pametno konfiguracijo, kompleksnimi zavoji, se sila trenja v kanalih poveča.

Potreba po prezračevalnih kanalih nad streho

Potreba po prezračevalni gredi je posledica nestabilnosti temperature zraka čez dan, kar povzroča kopičenje vlage (pozimi - zaledenitev) na notranji strani prevleke. S tem pojavom se deloma ukvarjajo parne in hidroizolacijske plasti, nameščene pri izdelavi strešne pogače. Toda včasih niso dovolj za učinkovit boj proti kondenzaciji. Zaledenitev vodi do uničenja strukture podstrešja, kopičenje vlage v vročem vremenu pa poveča verjetnost površinske kontaminacije.

Vpliv na delovanje prezračevanja

Višino prezračevalne cevi nad streho lahko izračunamo, če vemo, da se s povečanjem višine za 12 m tlak zračnih mas zmanjša za 101 Pa. Rezultat bo veljaven za idealno strukturo z gladkimi stenami na notranji strani. Pri izračunu parametrov prezračevalnega kanala so pomembni struktura strehe, temperatura v stavbi in zunaj ter hitrost pretoka na ravni cevi. Če poznamo koeficient C in padec tlaka na zemeljski površini in na mestu namestitve, je mogoče izračunati pretok zračnih mas.

Izračune je težko izvesti sami, zato se pri urejanju strehe z lastnimi rokami običajno zanašate na referenčno literaturo o načrtovanju prezračevalnih sistemov. Podajajo približna razmerja med pretokom zraka in podaljškom odvodne cevi za različne vrste streh. Resnost potiska je neposredno odvisna od hitrosti toka.

Izračun višine prezračevalnih kanalov nad streho

Pri izbiri višine cevi se zanašajo predvsem na standarde SNIP. Zagotavljajo priporočene linearne parametre ob upoštevanju dimenzij drugih delov strehe.

Standardi

Velikost in trdnost konstrukcij morata ustrezati obremenitvam z vetrom, značilnim za območje. Prezračevalna mreža bo pomagala nadzorovati hitrost pretoka skozi cev. Če se kanal nahaja na veliki razdalji od grebena, mora biti za zagotovitev ustreznega oprijema višina približno meter nad vrhom strehe.

Za kompleksno strukturo, opremljeno s mansardnimi okni ali s posebno konfiguracijo naklona, ​​je pomembno določiti območje največje stabilnosti hitrosti zraka. V nasprotnem primeru se bo slednji sunkovito premikal po cevi in ​​občasno ustavil gibanje.Če se to zgodi, morate namestiti dodatne resonatorje.

Pretok zraka v prostor naj bo najmanj 3 kubične metre na uro, tudi če je v njem samo ena oseba.

Pomembno je, da prezračevalni kanal redno čistite in iz njega odstranjujete tujke, ki lahko povzročijo požar ali širijo okužbo. Ta postopek se izvaja vsaj enkrat letno.

Tabela

Tabelarične izračune je optimalno uporabiti, če ima projektant natančne vrednosti parametrov gradnje in dovolj sredstev za izbiro primernih gradbenih materialov. Potrebno je primerjati prečni prerez zračnega kanala (ali njegovo površino) s prostornino stavbe, ki jo oskrbujemo. Za natančnejši izračun so potrebni podatki o konfiguraciji cevovoda, gladkosti njegovih notranjih sten in temperaturnih pogojih, v katerih bo deloval.
