Metoda okvirne konstrukcije je zelo priljubljena zaradi svoje enostavnosti, lahkosti in hitrosti. Vendar pa je pri tej tehnologiji treba posebno pozornost nameniti oblikovanju vsake enote ali elementa. Topel kotiček okvirne hiše ni rezultat preprostega spajanja dveh sten. Da bi enota ohranila toploto v hiši, morate izvesti določene ukrepe.

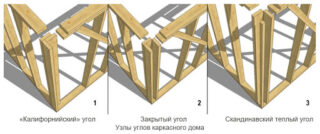

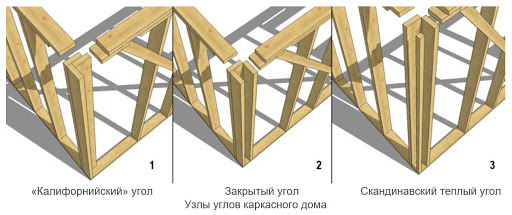

Različice toplega kota okvirne hiše
Kot - vozlišče, pridobljeno pri povezovanju sten. Nosi večjo obremenitev kot stena. Poleg tega je tukaj večja verjetnost pojava hladnih mostov, zlasti pri okvirni gradnji.
Na ruskem trgu je običajna shema, v kateri kot tvori žarek. Vendar je ta možnost slaba iz dveh razlogov. Prvič, to je najhladnejši element v steni, ki ga ni mogoče izolirati. Drugič, v notranjosti ni polic, na katere bi lahko pritrdili obloge. V okvirni zgradbi to povzroča težave.
Da bi preprečili izgubo toplote, se med gradnjo uporablja več drugih načrtov.
kalifornijska
Ameriška ali kalifornijska montažna shema lahko služi kot standard za učinkovitost z zadostno zanesljivostjo in optimalno vzdržljivostjo. Obstaja več možnosti za tak okvir. V nobenem od njih les ni uporabljen kot vogalni steber. Z redkimi izjemami so preostali nosilci stojala in okvirja izdelani samo iz suhih skobljanih desk.

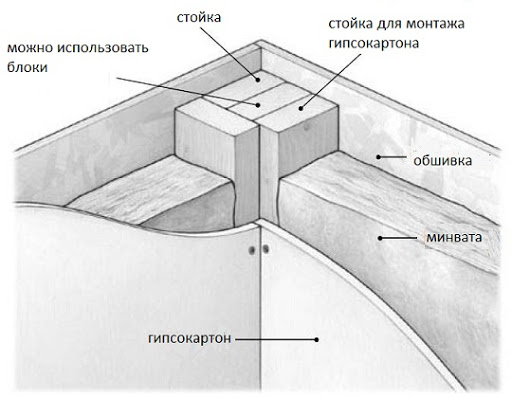

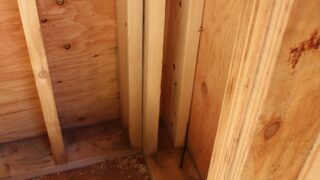

Kalifornijska shema vključuje namestitev dodatnega stojala ali fragmenta OSB v že nameščenem kotu. Pritrjen je od znotraj in daje kotu večjo togost. Služi tudi kot podpora za vgradnjo notranjih oblog. Obroba je pritrjena na notranjo stran vogala - pritrdilni elementi ne tvorijo hladnega mostu z zunanjo stranjo vogala.
Kalifornijski vogal je izoliran skupaj s steno.
Zaprto
Ta možnost vključuje tudi uporabo plošče. Dodatno leseno stojalo je nameščeno med stenske zatiče tako, da z kotnim elementom tvori nekakšno polico. Polica je obrnjena navzven in je zato nedostopna z notranje strani.
Pri zaključku fasade je polica napolnjena z izolacijo in zašita. Ta oblika dobro ohranja toploto, saj je dodatno izolirana.
Izolacija kotnega stebra se izvede pred oblaganjem fasade.
skandinavski
Ta možnost se uporablja veliko manj pogosto, v regijah z resnično ostrim podnebjem. Pogosteje se pojavlja v zgradbah, sestavljenih po kanadski shemi. V tem primeru sta 2 vogalna stebra pritrjena tako, da je sam vogal obrnjen proti notranjosti stavbe, stenski stebri pa mejijo na njegovo površino. Enota je ojačana z dodatno tirnico.
Zasnova zagotavlja visoko togost, vendar hkrati odpravlja pojav hladnih mostov, saj je enota nedostopna od znotraj.Nastala votlina z nosilnim trakom je napolnjena z izolacijo in skupaj s stenami zašita s končnim materialom.
Strukturno ta možnost ni mogoča povsod, zato je ni mogoče uporabiti "privzeto".
Monolitna

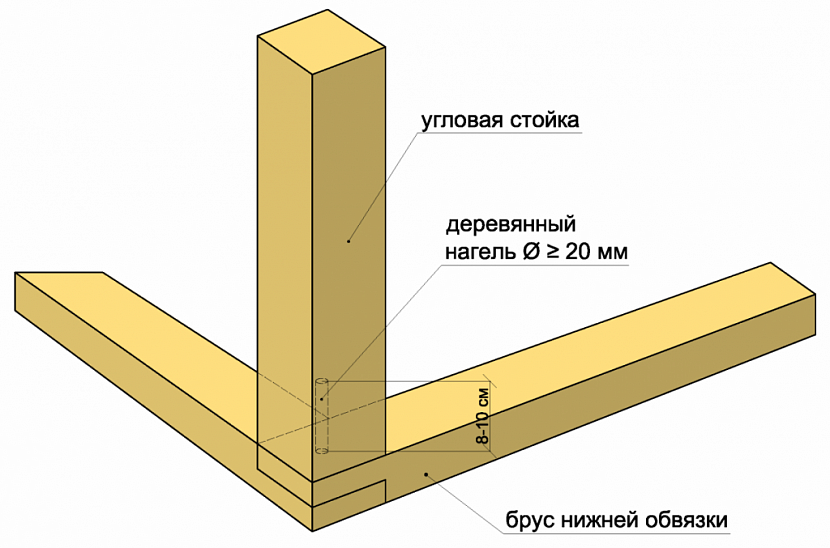

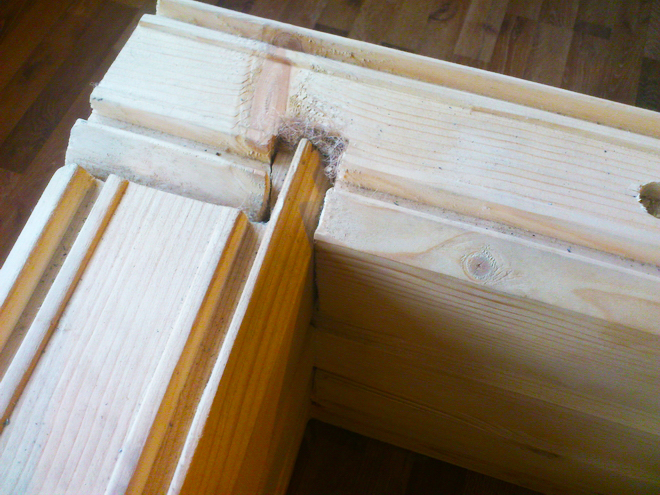

Možnost, ki ni priporočljiva za uporabo med gradnjo. Kotni element je žarek kvadratnega ali pravokotnega prereza. Namestitev je nekoliko lažja kot namestitev več plošč. A tu se vse njegove prednosti končajo. Dodatna slabost: tudi dobro posušen les bolj poka kot deske. Zato je sčasoma tveganje za nastanek hladnih mostov tukaj veliko večje.

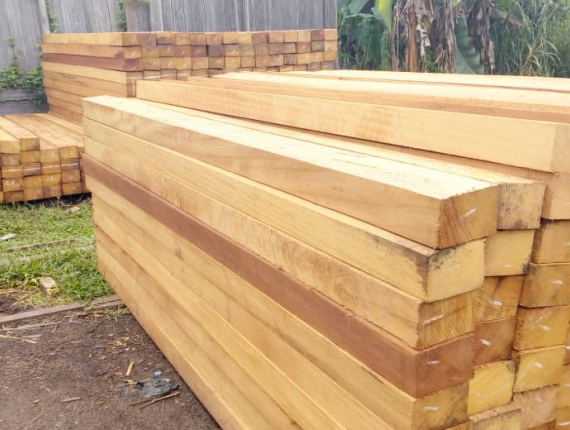

Glavna zahteva za material je nizka vlažnost, ne več kot 19%. Za gradnjo se vzamejo samo suhe obrobljene plošče s prerezom 50 * 150, 50 * 200 mm. Za kalifornijsko enoto lahko vzamete ostanke OSB plošč, saj tukaj dodatno stojalo naredi strukturo togo, vendar ne poveča nosilnosti.
Pomembni nasveti
Če želite ustvariti topel kotiček pri gradnji okvirne hiše, morate upoštevati nekaj priporočil. Neupoštevanje zahtev tehnologije ali opustitev pri izbiri materialov bo izničila vsa prizadevanja.
- Najprej morate opustiti klasično izvedbo kota - namestitev žarka. Vsaka shema, tudi najpreprostejša kalifornijska, se izkaže za energetsko učinkovitejšo od te rešitve.
- Ne uporabljajte materiala z naravno vlago. Ko se plošča suši, spreminja velikost. Ker okvirna metoda vključuje togo pritrditev elementov, končni okvir ali celo stena začne "voditi".Spoji, predvsem kotni, izgubijo gostoto in mraz zlahka prodre v zgradbo.
- Ne morete uporabiti plošč z manjšim prerezom, kot ga določa GOST. V standardni ameriški shemi je dovoljeno vzeti material s prečnim prerezom 140 * 38 ali 35 mm. Toda hkrati je tipičen korak vgradnje tukaj 40 cm, saj imajo takšne dimenzije izolacijske plošče, ki se prodajajo na severnoameriškem trgu. Na ruskem trgu je standardna velikost polistirenske pene ali poliuretanske pene 60 cm, kar pomeni, da je treba okvirje namestiti v korakih po 60 cm. V tem primeru se obremenitev poveča, tudi na kotnem elementu.
- Za toplotno izolacijo je prepovedana uporaba kakršnih koli vrst izolacije v zvitkih. Imajo prenizko gostoto in dajejo preveč črpanja. Najbolje je uporabiti bazalt ali mineralno volno zadostne gostote - 50 kg/m³ oziroma 30 kg/m³.

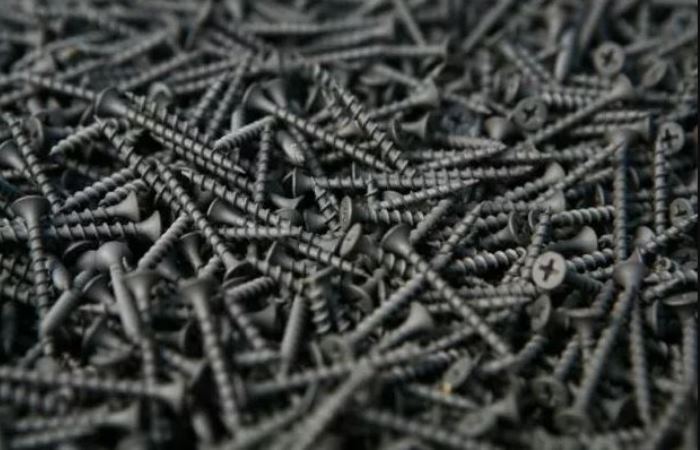

Najpogostejša napaka pri urejanju vogalov okvirja je uporaba črnih vijakov in perforiranih vogalov. Takšni pritrdilni elementi so poceni, hitro se pritrdijo in ustvarjajo vtis uspešne rešitve. To ni tako: črni samorezni vijaki so namenjeni za pritrditev GL, GVP in drugih lahkih materialov;
Izolacija v kotnem elementu mora biti zaščitena pred paro in kondenzom. Ker se toplotna izolacija nahaja zunaj in je element zunanje izolacije, je za te namene priporočljivo uporabiti paroprepustne filme, ki so odporni proti vetru in ustrezajo zahtevam zaključnega fasadnega materiala. Pri filmih ne morete varčevati.
Za gradnjo vogalov v istem nadstropju ni dovoljeno uporabljati različnih shem. Njihovi kazalniki so različni, takšna tehnika vodi do izkrivljanj in poškodb.
Med namestitvijo se vsi navpični stebri, zlasti vogalni, preverijo glede navpičnosti.
Potrebna orodja in materiali
Za gradnjo toplega okvirnega kotička boste potrebovali enake materiale in orodja kot za gradnjo same hiše:
- 3 ali 4 plošče za ureditev kotnega elementa s prečnim prerezom najmanj 50 * 150 mm.
- Pocinkani žeblji dolžine 150 mm. Uporabite lahko sidra in "srebrne" moznike, vendar ne črnih.
- Dovoljena je uporaba lesenih pritrdilnih elementov - moznikov. Bolje je vzeti hrastove, saj so veliko močnejši. Premer – 20 mm. Za moznike morate najprej narediti luknje v ploščah.
- Izolacija - mineralna ali bazaltna volna.
Pred uporabo je treba plošče obdelati z zaviralci gorenja in antiseptičnimi impregnacijami.
Tehnologija namestitve
Način montaže montaže je eden od elementov začetne zasnove. To se upošteva tudi pri izračunih.
- Pred montažo preverite vodoravnost spodnjega obrobnega nosilca. Elementi morajo biti pritrjeni natančno pod kotom 90 stopinj. Natančnost kota se preverja na razdalji 3 in 5 m.
- Stenski okvirji so sestavljeni ob upoštevanju vrste kotnega elementa: kot navznoter, kot navzven.
- Okvir ene stene, sestavljen na tleh 1. nadstropja, je nameščen v kotu in pritrjen s prečko v želenem položaju.
- Dvignite okvir druge stene in ga pritrdite na spodnji nosilec pravokotno na prvega z žeblji, dolgimi najmanj 70 mm, v korakih po 40 cm.
- Ko se umaknete 10 cm od skrajnega stebra prve stene, se v nastali vogal vstavi dodaten steber in ga pritrdi tako, da konec plošče štrli čez ravnino druge stene.Tako ustvarite polico za pritrditev notranjih oblog.
- Notranjost nastale niše je obložena s parno zaporo, nato pa je votlina napolnjena z izolacijo. To je treba narediti. Čeprav je les material, ki zadržuje toploto, »prazen« kot v stiku z zunanjim zrakom to ni. Poleg tega pri pokanju razpoke postanejo hladni mostovi.
- Po namestitvi celotnega okvirja 1. nadstropja so stene obložene z oblogo, obrobljenimi deskami in oblogo.
Topel kotiček v okvirni zgradbi je rezultat pravilno izbrane zasnove. Standardna rešitev - vgradnja lesa - tega ne zagotavlja. Potrebno je montirati element iz več plošč in ga napolniti z izolacijo.
