Vodna tla v zasebni hiši so učinkovit dodatek k centralnemu avtonomnemu sistemu ogrevanja. V večini primerov je nameščen v otroških sobah in prostorih z visoko vlažnostjo. Vložena sredstva in porabljen trud se nadomestijo z udobjem, zdravo mikroklimo in prihranki pri stroških energije. Izdelave te zasnove ne moremo imenovati preprosto podjetje, a če poznate teorijo vprašanja in sledite tehnologiji namestitve, lahko z lastnimi rokami naredite vodno ogrevana tla v hiši iz sip plošč. Da bi zagotovili uspešen rezultat, morate razumeti pravila za izbiro materialov in opreme, namestitev in povezavo.
Gradnja vodnega dna v zasebni hiši

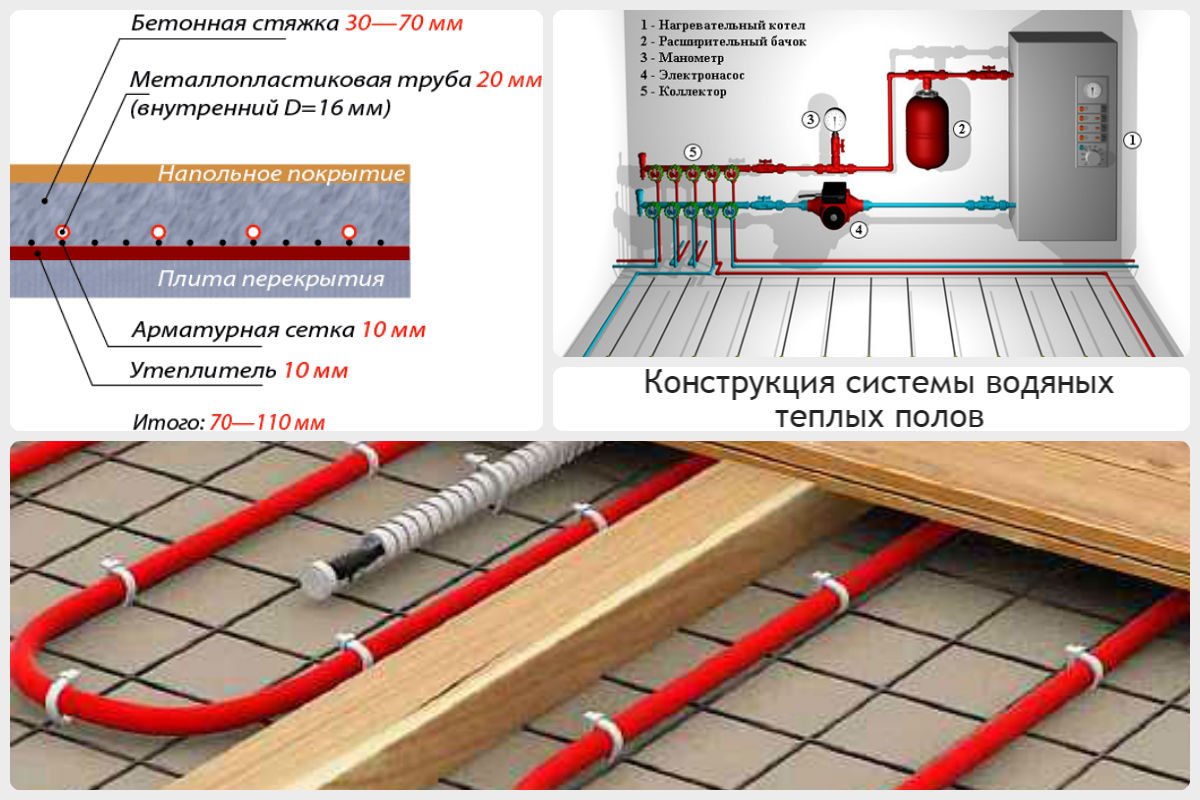

Vodna tla v leseni hiši so sestavljena iz naslednjih strukturnih elementov:
- Cevovod. Je kompleksen zaprt krog določene konfiguracije. Material za izdelavo so običajno posebne kovinsko-plastične ali polietilenske cevi. Odlikujejo jih dobra fleksibilnost, trdnost in minimalen koeficient toplotne razteznosti.
- Zbiralec.Naprava za nadzor in distribucijo, zasnovana za vzdrževanje enakomernega tlaka in temperature v tokokrogih.
- Obtočna črpalka. Zagotavlja neprekinjeno kroženje hladilne tekočine skozi cevi. Nameščen, ko grelni element ni priključen na glavni grelni kotel.
- Estrih. Je cementna plošča debeline 5 cm ali več. Zagotavlja zaščito cevi pred mehanskimi poškodbami in enakomerno porazdelitev toplote po površini. V okvirnih in lesenih hišah je izdelan iz plavajočega tipa. Po obodu izliva je nameščen blažilni trak, ki kompenzira toplotno raztezanje betona.
- Pritrdilna oprema. Za pritrditev cevovoda se uporabljajo nosilci s pritrdilnimi elementi ali oblikovane preproge. To zagotavlja pravilno lokacijo linije in njeno nepremičnost med postopkom polnjenja.
Za sestavljanje sistema ni potrebna posebna oprema. Dovolj nabora orodij, ki so v arzenalu katerega koli lastnika nepremičnine.
Pravila izračuna
Zasnova se izvaja ob upoštevanju konfiguracije vsake sobe, njenega namena in prisotnosti notranjih predmetov v njej.
V fazi načrtovanja se morate držati naslednjih pravil:
- Vsako nadstropje stavbe mora imeti ločen kolektor, povezan s skupnim dvižnim vodom.
- Glede na prisotnost ali odsotnost radiatorskega ogrevanja se temperatura kroga nastavi na 50 stopinj za glavno ogrevanje in 24 stopinj za dodatno ogrevanje.
- Gostota polaganja je določena v linearnih metrih cevi na kvadrat. Ob stenah je indikator 5, za prehodna mesta pa 1,5-2.
- Ne glede na uporabljeni material in površino prostora največja ogrevalna površina za en krog ni večja od 15 kvadratnih metrov.
- Plast betona nad cevmi mora biti najmanj 3 cm. V tem primeru je treba uporabiti cementno malto, saj imajo sestavki na osnovi mavca nizko toplotno prevodnost.
Na podlagi razpoložljivih informacij morate sestaviti diagram, izvesti izračune in kupiti potrebno opremo.
Oblikovanje in izdelava
Zasnova talnega ogrevanja zahteva upoštevanje številnih pomembnih odtenkov. Od tega bo odvisna njegova učinkovitost, zanesljivost in trajnost.
Osnovna pravila načrtovanja:
- V večnadstropnih stavbah se vodni sistemi lahko namestijo le v prvih nadstropjih po pridobitvi dovoljenja.
- Število tokokrogov in pogostost polaganja cevi sta odvisna od materiala zgradbe, kakovosti njene izolacije in prevladujočega podnebja.
- Prostori s površino več kot 25 kvadratnih metrov morajo biti razdeljeni na dele z ločenimi obrisi za vsakega od njih.
- Polaganje cevi se ne izvaja po celotni površini prostora. Pod sedežnimi garniturami in omarnim pohištvom morajo biti reže, oddaljene najmanj 10 cm od sten.
- Postavitev avtoceste je odvisna od namena prostorov. V stanovanjskih prostorih je interval 10-15 cm, v pomožnih prostorih pa 25-30 cm.
- Interval med črtami je določen z njihovim premerom v neposrednem sorazmerju.
- Zasnova zavzame 7-10 cm višine. To je treba upoštevati, če imate omare, katerih višina je do stropa ali blizu njega.
Za dokončno odločitev o izvedljivosti in lokaciji namestitve vodnega dna je treba upoštevati značilnosti te zasnove:
- zmanjšanje stroškov električne energije z uporabo cenejšega plinskega kotla;
- enakomerno ogrevanje prostorov zaradi lokacije grelnikov na celotnem območju;
- varnost za ljudi zaradi skrite lokacije;
- izboljšanje notranjosti prostorov;
- variabilnost pri oblikovanju lokacije kontur.
Upoštevati je treba velike začetne stroške in dolgo obdobje gradnje. Če pride do izrednih razmer, boste morali razstaviti celoten sistem do stropa.

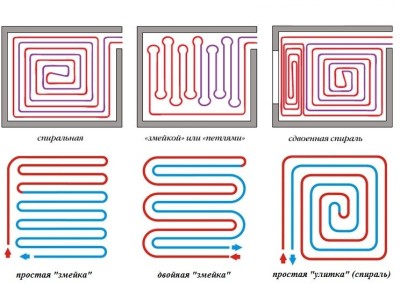

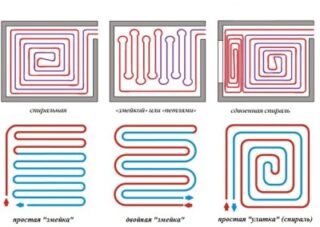

Sheme za polaganje vodnega dna
Tehnologija polaganja avtoceste ni zelo raznolika. Obstajata dva načina za namestitev:
- Spirala. Črta tvori okroglo ali kvadratno figuro z zakrivljenimi vogali. Uporablja se za ureditev majhnih prostorov z namestitvijo enega kroga. Ker sta dovod in povratek v bližini, je temperatura na celotnem območju skoraj enaka. Slaba stran je, da vogali ostanejo nepokriti. Vendar pa jih v večini primerov zasedajo notranji predmeti.

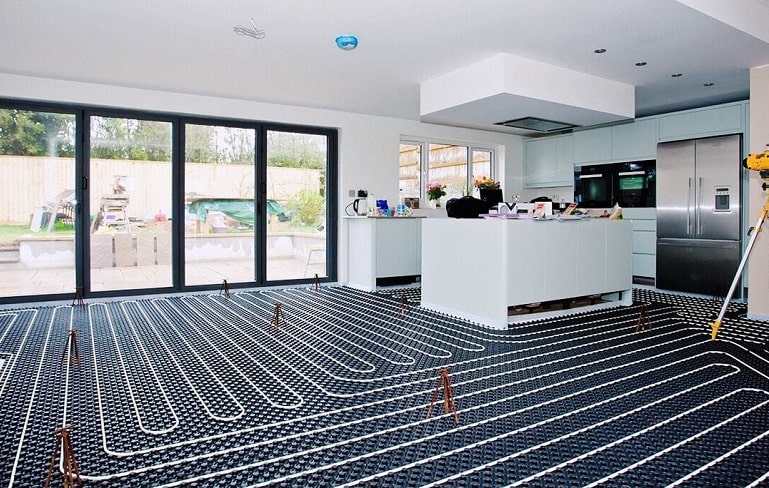

- kača. Najbolj priljubljena možnost, ki zagotavlja popolno pokritost celotne ravnine in gre okoli območij, napolnjenih s pohištvom. Sistem je univerzalen in se lahko uporablja v prostorih katere koli konfiguracije in velikosti. Na velikih območjih sta položeni dve ali več vrstic.
Varianta dvojne spirale je sestavljena iz dveh zaporednih figur na istem območju. Prvi je položen bolj na tesno, drugi z večjimi razmiki. Namen te rešitve je porazdelitev intenzivnosti ogrevanja glede na funkcionalnost prostora.
Za velika območja je mogoče namestiti več obrisov različnih oblik: v sredini je izdelana spirala, kače pa so poslane vzdolž sten.
Pravila izbire materiala
Pravilna izbira materiala za izdelavo vezja neposredno vpliva na učinkovitost ogrevanja, zanesljivost in vzdržljivost sistema.
V prodaji so naslednje vrste cevi:
- Kovinsko-plastični. Kot pri radiatorskih ogrevalnih sistemih se uporabljajo povezave in fitingi. Za zmanjšanje upora toka hladilne tekočine so vogali zaobljeni. Montaža se izvaja izključno s spajkanjem.
- Zamreženi polietilen PEX ali PERT. Cevi imajo dolžino do 100 m in jih odlikuje odlična fleksibilnost z nizkim koeficientom toplotnega raztezanja. Prednost je, da je cevovod izdelan brez spojev, kar pomeni, da je verjetnost puščanja zmanjšana na nič.
- Baker. Najbolj zanesljiv, a drag način vgradnje talnega ogrevanja. Kovina se dobro upogne in spajka. Njegova življenjska doba je najmanj 200 let. Po namestitvi lahko pozabite na načrtovano in preventivno vzdrževanje, saj preprosto nista potrebna.
Pri izbiri cevi je zadnja stvar, na katero morate pomisliti, njihova cena. V primeru puščanja bodo stroški popravila višji za več razredov.
Nianse namestitve vodnega poda v zasebni hiši z lastnimi rokami
Namestitev sistema se začne s pripravo zanesljive podlage za postavitev njegovih elementov.
Ta postopek je sestavljen iz naslednjih faz:

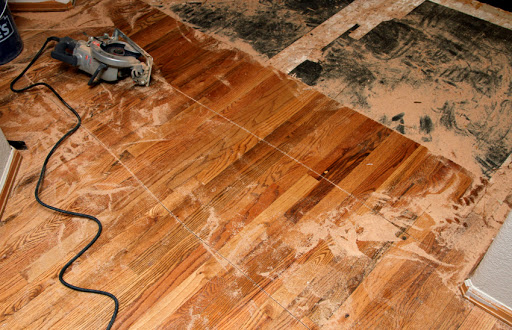

- demontaža starega premaza;
- odstranjevanje štrlečih drobcev, čiščenje površine iz ostankov;
- tesnjenje lukenj in razpok, obdelava s temeljnim premazom za globoko penetracijo;
- nastavitev ničelne ravni;
- izravnavanje z ekspandirano glino ali estrihom na osnovi mavca;
- ureditev hidroizolacije s filmom ali premaznim sredstvom.
Po ustrezni pripravi prostora se ogrevana tla v zasebni hiši naredijo v naslednjem zaporedju:

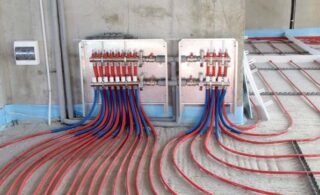

- Montaža kolektorja. Odvisno od debeline sten in notranjosti prostora je zanjo izdelana omara ali izbrana notranja niša.
- Pritrditev blažilnega traku. Lepljen je po celotnem obodu prostora in služi za kompenzacijo toplotnega raztezanja estriha.

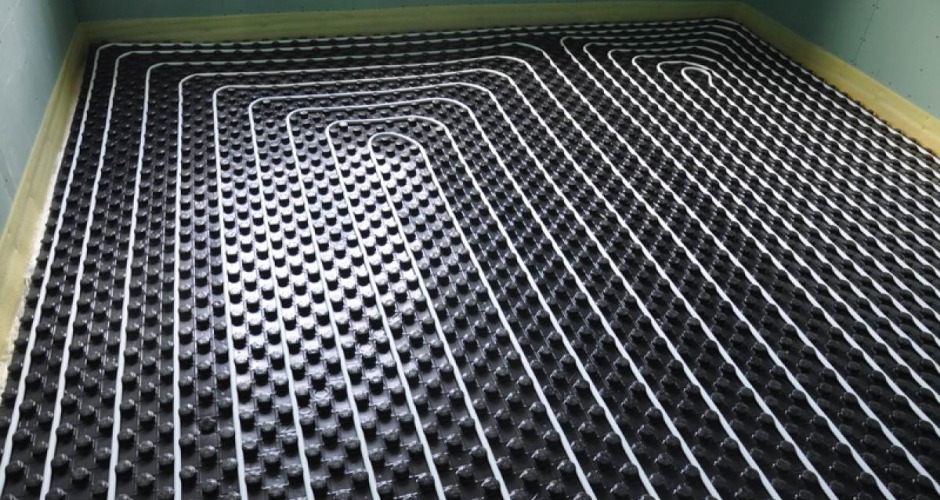

- Postavitev fazonskih toplotnoizolacijskih plošč z odprtinami za cevi. Da ne bi motili hidroizolacijskega sloja, so prilepljeni na tla.
- Postavitev avtoceste. Vrvico odvijemo in vtaknemo v odprtine tako, da ni prepogibov in zasukov. Po potrebi se uporabijo nosilci in spone.
- Priključek na kolektor. To se naredi v skladu z razvito shemo. Sistem se napolni s hladilno tekočino in pusti pod pritiskom vsaj dva dni, da se zagotovi, da ne pušča.

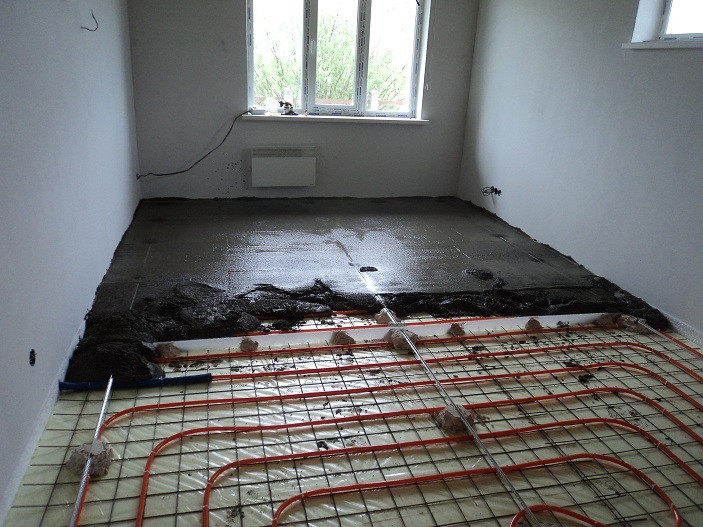

- Polnjenje estriha. Raztopina cementa in peska se uporablja v razmerju 1:4. Plošča mora stati 14-28 dni, da pridobi trdnost, odvisno od temperature zraka. V tem času ga je treba dvakrat na dan navlažiti z vodo, da preprečimo razpoke.
Na koncu estrih obdelamo s temeljnim premazom in nanj položimo zaključni premaz z visoko toplotno prevodnostjo - linolej, ploščice, porcelanaste ploščice ali samorazlivna polimerna tla. Izbira je odvisna od posebnosti prostora.
