Kako sami narediti električno napeljavo v kopalnici

V kompleks kopališča je treba napeljati elektriko, tudi če je stavba ogrevana s pečjo na drva. Vendar so tukaj pogoji delovanja specifični, zato morate ožičenje v leseni kopalnici namestiti sami v skladu s pravili.

Osnovne zahteve za izdelavo ožičenja v kopalnici

Postavitev vtičnic, svetilk, stikal in načine pritrditve kablov v kopalnici ureja GOST R 50571.12-96. Zahteve so stroge.

• Za kabel se lahko uporabljajo samo trižilni bakreni kabli. Dvožična napeljava je dovoljena samo na stikalih.
• Strogo je prepovedano uporabljati ploščate univerzalne žice, saj GOST zanje ni bil razvit. Kabli so izdelani v skladu s specifikacijami, zato so lahko njihove lastnosti nezadovoljive.
• Parna soba je običajno razdeljena na 4 cone. V coni 1, kjer je peč, je prepovedano polaganje kablov ali nameščanje svetilk. V sektorjih 3 in 4 - poleg polic lahko položite ožičenje, vendar le z izolacijo, ki lahko prenese temperature najmanj +170 C. V coni 2 je najmanj omejitev.
• V parnih sobah in savnah ne smete postavljati vtičnic in stikal.Nameščeni so v garderobah ali preddverjih.

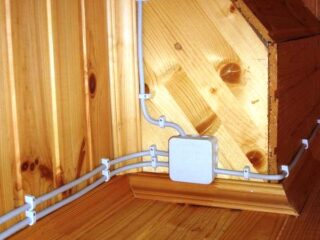

• V kopalnici iz hlodov ali lesa so žice položene na stene. Za izolacijo je prepovedano uporabljati plastične cevi. Da bi preprečili pregrevanje in zmanjšali nevarnost požara, so med namestitvijo pod ožičenje nameščene plošče azbesta. Če kabel poteka poleg gorljivih konstrukcij, je slednja od zgoraj zaščitena z azbestom.
• Vse žice morajo biti trdne, zvijanje je izključeno. Povezava je možna samo preko terminala.

Navodila po korakih za organizacijo oskrbe z električno energijo zahtevajo, da je kopalnica opremljena z lastno razdelilno ploščo. Dali so ga v garderobo.

Pripravljalna faza

Električna napeljava v kopalnici z lastnimi rokami vključuje več stopenj:

• zasnova - vključuje diagram notranjega in zunanjega ožičenja;
• izračun kablov in servisnih naprav;
• namestitev ožičenja v skladu s shemo;
• testiranje sistema.

Glavna zahteva za električno napeljavo v kopalnici, savni ali parni sobi je varnost. Upoštevana je nevarnost požara in korozije. Vse naprave morajo imeti visoko stopnjo zaščite pred vlago in biti nameščene na mestih, zaščitenih pred vodo in paro.

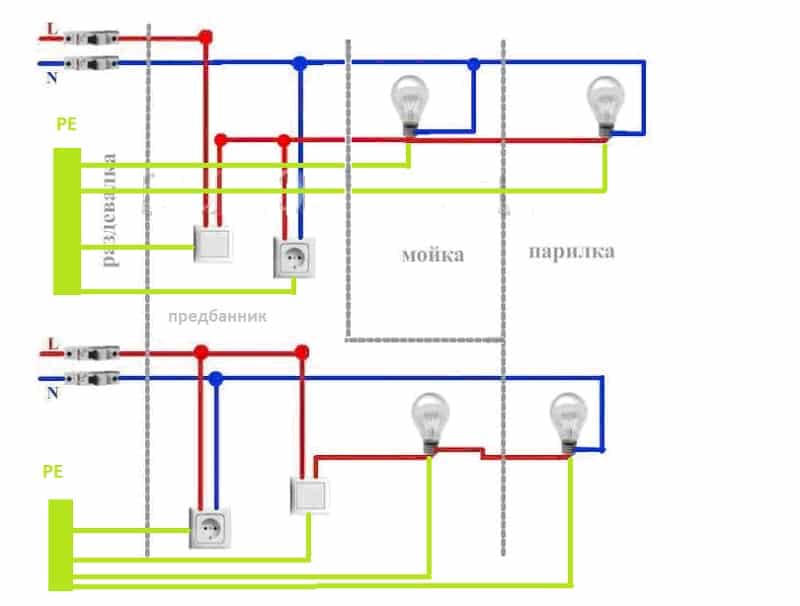

Oblikovanje vezja

Priključitev kopalnice na elektriko iz zasebnega doma se začne z razvojem vezja. Dobro je, da se posvetujete z električarjem.

1. Najprej izračunajte potrebno moč. Če je kopalnica opremljena samo s svetilkami in se ogreva s pečjo na drva, izračunajte obremenitev 2–3 kW. Če obstajajo dodatne obremenitve - sušilnik za lase, britvica, električni kotliček - se obremenitev poveča na 5-6 kW. Če se parna soba ogreva z električno pečjo, se ocenjena moč poveča na 10–20 kW. Moč pečice je navedena v navodilih za uporabo.
2. Zmogljivi grelniki so redko nameščeni v kopališčih, zato je povezava pogosto enofazna pri napetosti 220 V. Za to uporabljajo trižilno žico s fazo, ničelno in ozemljitvijo.

3. Izračunajte moč ščita. Vsota moči za 7 svetilk, plus sušilnik za lase, plus štedilnik, se deli z vrednostjo napetosti - v tem primeru 220, in dobimo tok. Na podlagi izračunanega indikatorja se izbere stroj. Potrebujete napravo z nazivno tokovno rezervo 15%.
4. Glavna žica poteka od glavne plošče do razdelilne plošče v kompleksu kopališča. Odsek je izbran glede na dobljeno vrednost. V kopalnici so žice ločeno položene do peči, vtičnic in svetilk. Prerez se izračuna po isti shemi.
5. Dovoljena napetost v parni sobi je 24 V. Izbrane svetilke so odporne na vlago.
6. Ker je v leseni kopeli ali v parni sobi, okrašeni s ploščo, nevarnost požara zelo visoka, je vzporedno s strojem nameščen RCD z izklopnim tokom 5mA–10mA. Nazivni tok naprave mora biti za 1 nominalno višji od toka odklopnika.

Ne morete namestiti RCD na 30 mA, saj v kopeli odpornost človeškega telesa pade, zato morate odrezati tok pri nižji vrednosti.

Izračun primernega odseka

Izračuni so razmeroma enostavni, vendar je treba vse parametre pravilno upoštevati.

Naj bo P skupna moč vseh porabnikov. Ta indikator je enak indikatorju glavnega kabla. Končna vrednost se pomnoži s korekcijskim faktorjem 0,8. P1, P2, P3 – in naprej. Moč za vsak porabnik: žica za svetilko, za britvico, za štedilnik.

V kopalnici se uporabljajo električne naprave z aktivno vrsto obremenitve. Pri njih sta moč in napetost povezana s formulo: P=U*I.

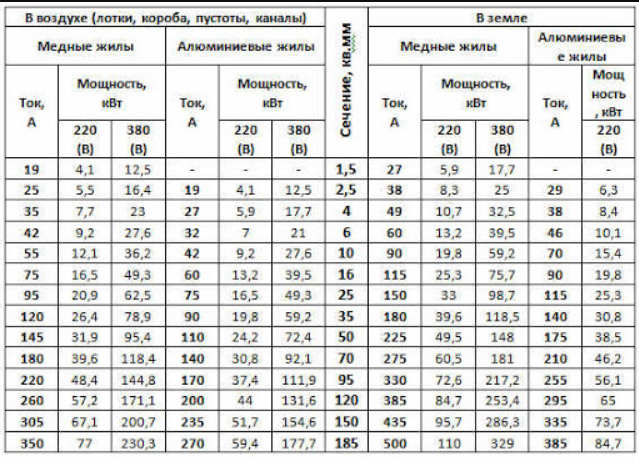

Izračuni moči niso narejeni, ampak se uporabljajo že pripravljene tabele, ki kažejo optimalno razmerje prereza bakrenih in aluminijastih kablov ob upoštevanju napetosti in načina namestitve. Za kopalnico je izbrana "odprta napeljava".

Če je dolžina kabla vnaprej določena, lahko izračunate prečni prerez vzdolž dolžine žice.

Priključitev napajalnega kabla na prostostoječo kopalnico

Obstajata dva načina za oskrbo z električno energijo v savni z lastnimi rokami.

• Nadzemni vod - kabel je nameščen na stebrih na višini 3,5 m. Žica je pritrjena na nosilec na steno, nato vržena skozi steno v notranjost in pripeljana do ščita. Vzemite samonosilno aluminijasto dvožilno žico.
• Pod zemljo je varnejša, a manj dostopna metoda. Oklepni bakreni kabel je položen na peščeno podlago do globine 0,7–1,2 m. Kabel se skozi pušo pripelje od spodaj do objekta.

Napajalnega kabla ne pritrdite navpično od spodaj na razdelilno ploščo.

Postopek namestitve v kopeli ali savni

Za pravilno izvedbo ožičenja v kopalnici je dovolj, da upoštevate zahteve GOST.

• V leseni ali okvirni zgradbi je dovoljena samo odprta namestitev. Če je kopalnica zgrajena iz opeke, se lahko kabel položi v stene.
• Žice postavite samo navpično ali vodoravno. Diagonalna namestitev je prepovedana.
• Zvijanja ni mogoče izvesti, povezani so s sponkami ali spajkanjem.
• V pralnici ali parni sobi ni vtičnic ali stikal. Če jih ni nikjer drugje, vzemite zatesnjene vtičnice.
• Električna peč je povezana z razdelilno ploščo z direktnim kablom - brez stikala.
• V električni plošči je priporočljivo takoj podpisati, kateri stroj je odgovoren za katero skupino. Povežite se po običajni shemi: ničla je pritrjena na zgornje leve sponke, fazna žica je pritrjena na desne.Spodnji so prvi, ki se samodejno izpišejo.

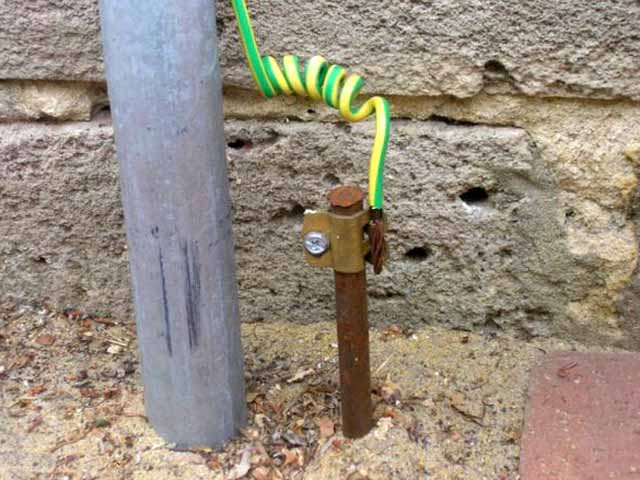

• Ozemljitev je položena okoli same kopalnice.
• Na mestu prehoda skozi steno se izvrta luknja, vanjo se namesti kovinski tulec z negorljivim polnilom in položi žica.
• Svetilke bodo povezane ločeno, ostale armature pa zaporedno. Vendar pa v eni liniji ne sme biti več kot 3 vtičnice ali stikala.
• Za razsvetljavo se uporabljajo 12-voltne halogenske žarnice. Stopnja zaščite - najmanj IP44. Na varnih območjih je dovoljeno namestiti dekorativno razsvetljavo.

Izdelava električne napeljave v kopalnici je precej zapleteno delo. Sama namestitev ne predstavlja posebnih težav, vendar je treba izračune opraviti čim bolj natančno.
