Kako sami zvariti peč za savno z rezervoarjem za vodo

Kopalnica je ena prvih struktur, ki se pojavi po končani gradnji hiše ali koče. Domača peč za savno z rezervoarjem za vodo je večnamenska naprava, ki poveča udobje postopka in vam omogoča, da prihranite pri nakupu dragih tovarniških izdelkov. Pri izdelavi je pomembno upoštevati zahteve požarne varnosti, da je naprava varna in varčna.

Zahteve za vgradnjo peči za savno

Peči in dimniki ob savnskih pečeh se segrejejo do 200 °C in več, zato predstavljajo povečano nevarnost:

• Zaradi visokih temperatur se lahko vnamejo tla, stene in stropi iz vnetljivih materialov.
• Vse površine lahko ob neprevidnem ravnanju povzročijo hude opekline.
• Pri gorenju lesa se sproščajo nevarni plini, ki jih je treba odvesti v dimnik.

Nevarnost odpravimo s pravilno izbiro izvedbe peči in dimnika, kakovostno toplotno izolacijo površin ter pravilno izbiro lokacije.

Pravila delovanja so podrobno opisana v regulativnih dokumentih: Pravila požarne varnosti, SNiP 41-01-2003 Ogrevanje, prezračevanje in klimatizacija, GOST 53321-2009 Naprave za proizvodnjo toplote, ki delujejo na različne vrste goriva.

Osnovne zahteve:

• Sosednje površine iz vnetljivih materialov se ne smejo segreti nad 45 °C. Če želite to narediti, izberite razdaljo od peči do sten in stropa najmanj 50 cm ali uporabite toplotnoizolacijske zaslone.
• Zaščitni zaslon pod pečjo ne sme biti tanjši od 5 cm in prekrit z jekleno pločevino debeline 1 mm ali več. Zaščita naj štrli 10 cm čez peč, od tega 50 cm s strani kurišča.
• Oddaljenost od gorljivega stropa za peč je več kot 1 meter in najmanj 80 cm, če materiali ne gorijo.
• Dimnik ne sme imeti več kot 3 zavojev pod kotom večjim od 30°.
• Največja dolžina vodoravnega odseka dimnika ni večja od 1 metra.
• Če je streha vnetljiva, je vrh cevi opremljen z glavo za odvod isker z luknjami od 1 do 5 mm.
• Pri prehodu skozi lesene konstrukcije so razporejeni kovinski odrezki s premerom najmanj 50 cm.
• Najmanjši premer dimniške cevi se izračuna po formuli D cev v mm = prostornina zgorevalne komore v litrih x 1,27.
• Kurišče je obrnjeno proti izhodu iz parne sobe ali pa je kurivo postavljeno ob strani garderobe.

Za preprečevanje opeklin so kovinske peči zaščitene z zaščitnimi zasloni, ki preprečujejo nenameren dotik.

Delovanje peči z rezervoarji

Obstajata dve načeli delovanja peči v kopalnici z rezervoarjem za vodo:

• neposredno ogrevanje v posodi, ki je lahko zunanja ali vgrajena v pečico - vrelo vodo črpamo iz rezervoarja;

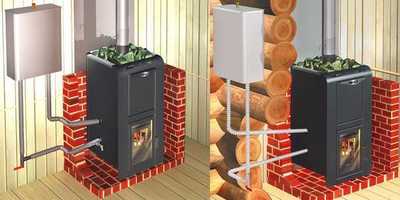

• kroženje vode med izmenjevalnikom toplote in oddaljenim hranilnikom, gibanje tekočine skozi povezovalne cevovode poteka gravitacijsko ali preko obtočne črpalke.

Obtočni sistemi so razdeljeni na dve vrsti: z neposrednim in posrednim ogrevanjem. V obeh primerih se uporablja energija zgorevanja goriva. Pri neposredni metodi se voda v rezervoarju ali toplotnem izmenjevalniku segreva neposredno z ognjem, iz segretih sten peči ali iz dimnika, ki odvaja vroče produkte zgorevanja.

Pri uporabi je treba upoštevati fizikalne lastnosti sistemskih materialov in vode:

• rezervoar se napolni, preden se peč prižge, pri čemer ostane rezerva, potrebna za kompenzacijo ekspanzije tekočine;
• ne nalijte hladne vode v prazen ogrevan rezervoar - kovina lahko poči, nenaden izpust pare pa lahko povzroči opekline;
• Potrebno je zagotoviti rezervno napajanje obtočne črpalke - če se obtok ustavi med izpadom električne energije in lahko toplotni izmenjevalnik eksplodira zaradi naraščajočega tlaka.

V primeru sistemov posrednega principa delovanja se prenos toplote uporablja zaradi vmesnega hladilnega sredstva:

• V toplotni izmenjevalnik peči je nameščena spirala ali posoda s hladilno tekočino.
• Ogrevani rezervoar in hranilnik sta povezana s cevovodi.
• Ogrevano vmesno hladilno sredstvo premika črpalka vzdolž tokokroga, segreje in nato sprosti toploto.
• Površino spirale v hranilniku ogreva vmesna hladilna tekočina, ki prenaša toploto na porabljeno vodo.

Kot hladilno sredstvo uporabite antifriz.V tem primeru se cevovod ne bo odmrznil pri temperaturah do minus 40 stopinj, kar je primerno za redko obiskane dače in samostoječe kopališča.

Posredni sistemi so po zasnovi bolj zapleteni, vendar bolj stabilni pri delovanju.

Vrste dizajnov

Obstaja veliko modelov, ki vam omogočajo segrevanje vode pri ogrevanju kurišča v kopalnici.

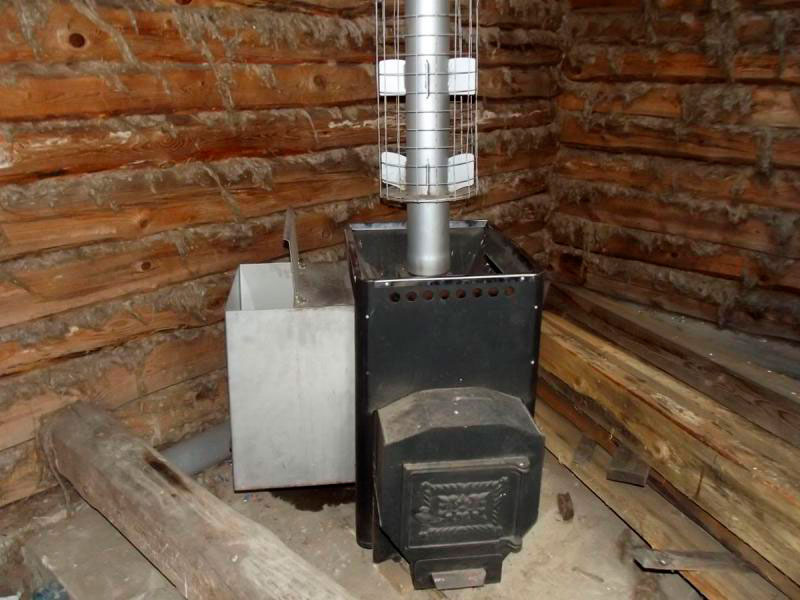

Montirano in pritrjeno

Ogrevanje se proizvaja iz vročih sten peči.

Takšni modeli so enostavni za uporabo. Odlikujejo jih:

• mobilnost - rezervoar je mogoče vzeti iz parne sobe in sprati s tekočo vodo;
• vsestranskost - možnost namestitve s katere koli strani, kar je pomembno za majhne parne sobe;
• fleksibilnost montaže, naprave so obešene na kljuke, postavljene na zgornjo površino, postavljene na tla ali stojalo;
• relativno nizka cena, primerljiva s ceno običajne kovinske posode;
• po segrevanju na želeno temperaturo lahko rezervoar odstranite iz peči, potem bo vsa energija porabljena za ogrevanje zraka v parni sobi;
• Če pride do puščanja, je posodo enostavno popraviti, saj je naprava mobilna.

Montirani in pritrjeni rezervoarji imajo slabosti. Fizikalni procesi na meji ogrevanja povzročijo nastanek vodnega kamna ali usedlin na steni rezervoarja, kar poslabša toplotno prevodnost in podaljša čas ogrevanja.

Na steni peči se aktivno oblikuje vodni kamen, kar zmanjša vzdržljivost konstrukcije in zmanjša tudi toplotno prevodnost.

Za opečne peči montirane in pritrjene konstrukcije niso primerne, saj je temperatura sten nizka in voda v rezervoarju se ne segreje.

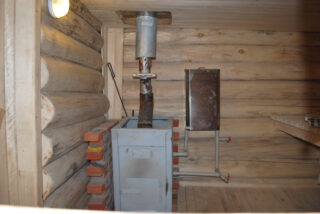

Domača peč za parno sobo se pogosto uporablja s stenskimi rezervoarji.

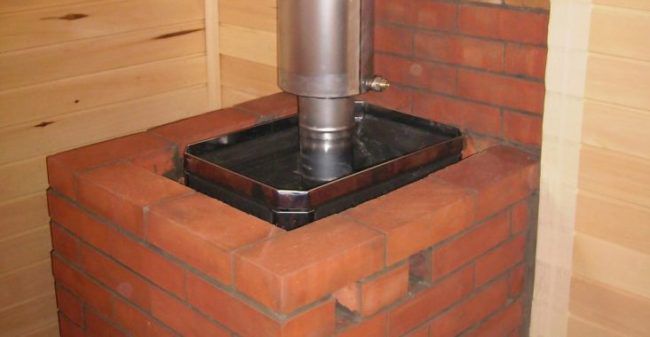

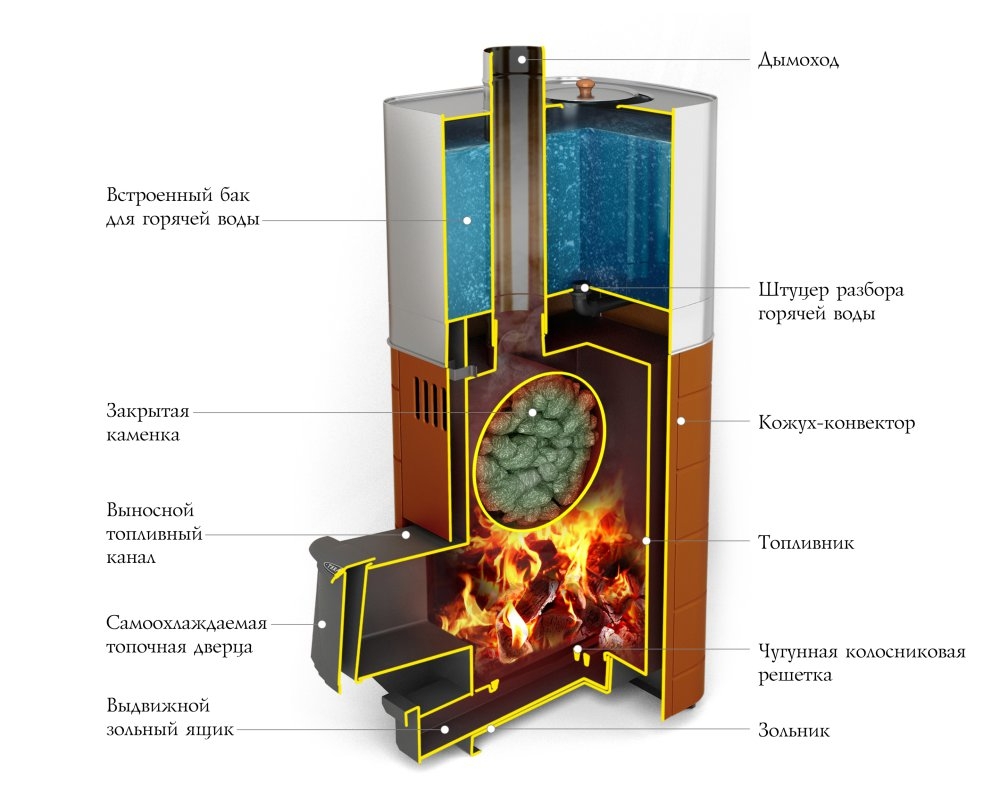

Vgradna

Domače kovinske peči za savno z vgrajenimi rezervoarji je težko izdelati.Za izdelavo tesne konstrukcije potrebujete strokovno znanje varjenja.

Posebnost vgradne opreme je, da je ni mogoče odstraniti. To otežuje delovanje.

Pozitivna lastnost je, da ohranja vodo toplo tudi po tem, ko prenehate z dodajanjem goriva – sama peč ostane vroča še dolgo časa. Hkrati, ko se voda segreje, ostane v rezervoarju in lahko zavre, kar je pri uporabi neprijetno - morali jo boste razredčiti na želeno temperaturo.

Del toplote vedno gre za ogrevanje vode, ne zraka v parni sobi.

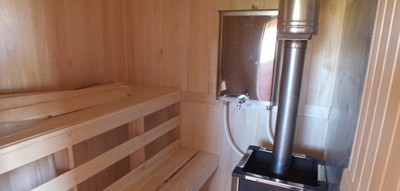

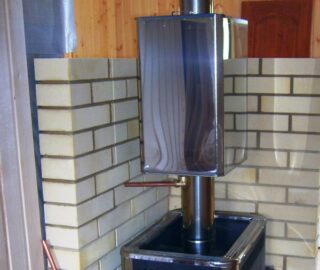

Dimniki

Za ogrevanje vode v takih pečeh se uporablja energija produktov zgorevanja. Plini, ki prehajajo skozi dimnik, segrevajo njegove stene in oddajajo toploto vodi.

V prodaji so toplotni izmenjevalniki, ki so nameščeni na standardnem dimniku ali izdelani v obliki ločenega kolena za standardne cevi.

Uporabljajo se tako neposredne kot posredne grelne naprave. Druga možnost je pogosto izdelana v obliki tuljave. Preko njega lahko vodite neposredno gospodinjsko vodo ali vmesno hladilno tekočino v sistemih posrednega ogrevanja.

Prednosti metode:

• uporaba energije izpušnih plinov;
• majhnost - naprave ne zavzamejo uporabnega prostora;
• Rezervoar lahko namestite zunaj parne sobe in ga uporabite kot vir vode za tuširanje.

Glavna pomanjkljivost je obvezna prisotnost zalogovnika zaradi majhnosti toplotnega izmenjevalnika dimnika. V nasprotnem primeru bo voda hitro zavrela in izhlapela.

Če naredite veliko dimniško kapo, bo dimnik preveč toplote prenašal na vodo. Znižanje temperature dimnika povzroči poslabšanje vleka in nastajanje saj na notranjih stenah dimnika.

Specifikacije naprave

Za delovanje sta pomembni dve lastnosti: zmogljivost sistema in zmogljivost.

Pri izdelavi preproste peči za kopel morate vedeti, da lahko 1 m² toplotnega izmenjevalnika, ki je izpostavljen odprtemu ognju, iz peči "odvzame" moč 10 kW.

V povprečju domača peč proizvede 6–7 kW toplote; toplotni izmenjevalnik ne sme biti preveč obsežen. Obstaja tveganje, da bo večina energije zgorelega goriva porabljena za ogrevanje vode in ne zraka v parni sobi.

Iz prakse je znano, da za celoten kompleks parnih postopkov ena oseba potrebuje približno 10 litrov vode pri sobni temperaturi ali približno 5 litrov tekočine, segrete na 80 °C. Na podlagi tega obsega se izdelujejo sistemi za ogrevanje vode.

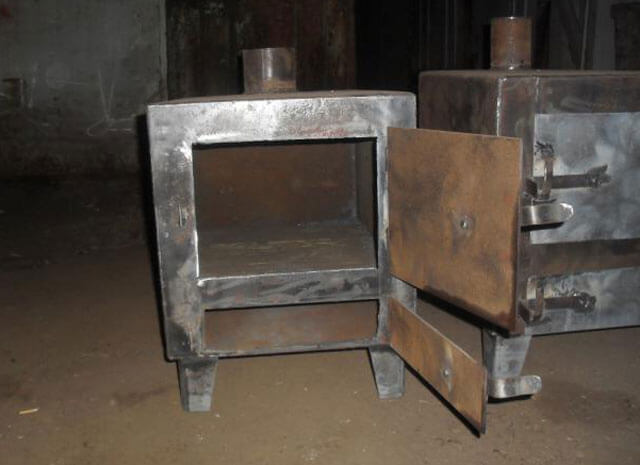

Kovinska peč za savno

Varjenje peči za savno z lastnimi rokami iz kovine po risbah je najlažji način prihranka pri opremi za parno sobo. Zasnova je premišljena neodvisno ali pa so dimenzije prilagojene podrobnim risbam, ki jih je enostavno najti na internetu. Izdelujejo možnosti z nameščenimi ali vgrajenimi rezervoarji, vse je odvisno od kvalifikacij in spretnosti lastnika pri varjenju.

Konstrukcije železnih peči so podobne in so sestavljene iz naslednjih glavnih elementov:

• kurišča z vrati za shranjevanje drv, posode za pepel in rešetke;
• grelniki - mesta, kjer bodo položeni kamni akumulatorja toplote;
• rezervoar za vodo, toplotni izmenjevalnik v ločenih sistemih.

Da bi pospešili delo, vnaprej pripravite orodja in materiale.

Orodja, ki jih boste potrebovali za delo:

• varilni stroj, maska, elektrode;
• kotni brusilnik (brusilnik) z rezalnimi in brusnimi kolesi, vrtalnik s kompletom svedrov;
• merilni trak ali meter, šablona iz jeklenega kota;
• svinčnik ali pisalo za označevanje.

Delo je poenostavljeno, če ima mojster v svojem arzenalu kotiček, opremljen z magneti - natančnost dela postane večja, ena roka je prosta, saj so obdelovanci pred prijemom varno povezani pod želenim kotom.

Material za peč se kupi v gradbenih bazah, vendar je bolj donosno obiskati točke za sprejem kovin - tam lahko vedno najdete surovce zahtevane velikosti.

Potrebovali boste:

• jeklena pločevina od 3 mm za stene in dno pečice, rezervoar za vodo;
• železna pločevina od 8 mm za zgornji pokrov (dno rezervoarja);
• litoželezna rešetka ali jeklena ojačitev s premerom 16 mm, če je tanjša, se bo hitro premikala;
• cev od 100 mm za dimnik;
• pipa za odvajanje vode iz rezervoarja;
• jeklena pločevina za zaščito tal;
• pripravljen rez za cev.

Da bo peč lepa, lahko kupite kovane oblikovane izdelke, ki so privarjeni na zunanje stene.

Litoželezna vrata niso primerna za jeklene peči, saj varjenje dveh kovin doma ne bo delovalo.

Zaporedje izdelave

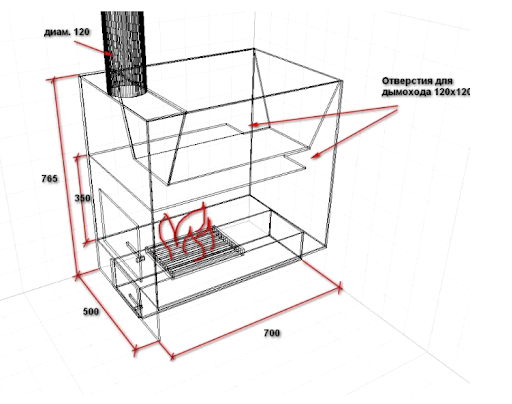

Izris kovinske peči za savno z natančnimi dimenzijami lahko prilagodite svojim potrebam. Dovolj je, da sorazmerno zmanjšate ali povečate velikost vsakega dela.

Algoritem za izdelavo peči z vgrajenim rezervoarjem:

1. Označite kovino glede na zahtevane dimenzije. Za izdelavo oznak uporabite doma narejena jeklena žičnata risala ali kupljene pipe.
2. Zareze naredimo z brusilko in robove očistimo.
3. Izdelajo telo, bodite pozorni na tesnost šivov - puščanje ogljikovega monoksida je strupeno, zaradi dima pa je bivanje v parni sobi neprijetno. Ne naredijo pokrova.
4. Nosilci za rešetko so privarjeni, po potrebi pa med kurišče in pepelnico privarijo jeklene plošče, da zmanjšajo reže, v katere padajo veliki nezgoreli kosi goriva.
5. Izdelava rezervoarja. Dno mora biti iz jekla debeline 8 mm, da ne pregori hitro. Velikost mora ustrezati dimenzijam pokrova pečice. Preverite tesnost šivov in po potrebi zavarite zaznano puščanje.
6. Zvarite rezervoar namesto zgornjega pokrova telesa peči.
7. Izrežite vrata kurišča in pepelnika. Privarjeni so na telo na tečajih.
8. Dimniška cev je speljana skozi zadnjo steno. Uporabite lahko shemo, kjer je cev napeljana znotraj rezervoarja za vodo. To bo zahtevalo izrezovanje luknje v debeli kovini, kar ni enostavno.
9. Postavite peč na mesto in priključite dimnik. Meter odsek od peči je izdelan iz cevi z debelino stene 3,5 mm. Tanka kovina se močno segreje in hitro izgori.
10. Izvedite poskusni požar in odpravite puščanje dima.

Če je bil poskusni ogenj uspešen, uporabite peč v običajnem načinu.

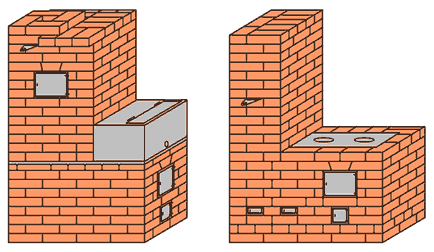

Gradnja opečne peči za savno na drva z lastnimi rokami

Če želite sami zgraditi opečno peč, morate objektivno oceniti svoje zidarske sposobnosti.

Iz risb in postopkov, ki so na voljo na internetu, izberite najpreprostejšo peč za kopel.

Potrebovali boste:

• lopato in posodo za mešanje raztopine;
• gladilka ali gladilka;
• navpična in raven;
• orodje za varjenje kovinskega rezervoarja za vodo;

Za notranje stene se kupi ognjevzdržna opeka, za zunanje stene pa rdeča polna navadna opeka. Za zidanje je priporočljivo uporabiti že pripravljeno mešanico, kupljeno v trgovini, saj lahko samo izkušeni pečarji neodvisno izberejo sestavo gline, peska in cementa.

Vnaprej kupijo litoželezne rešetke, vrata kurišča in pepela ter komplet ventilov za cev.

Algoritem dela:

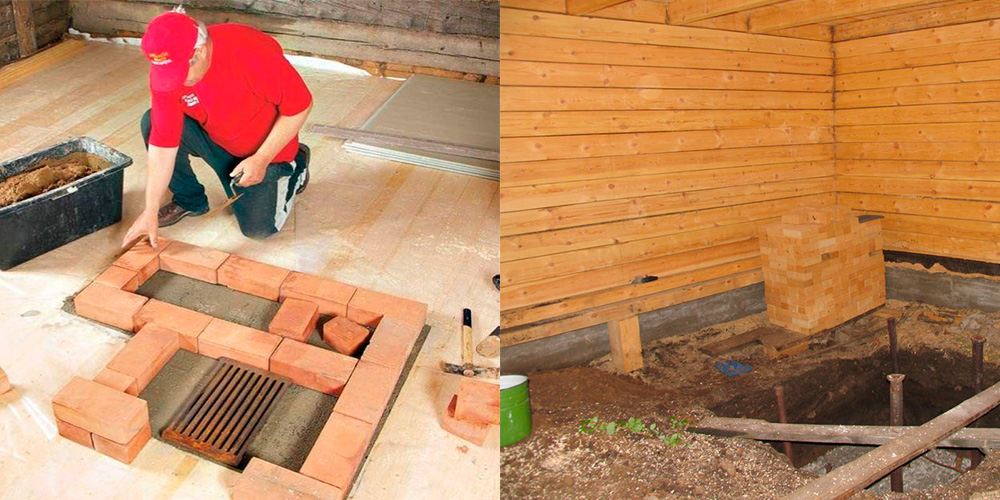

1. Pripravite podlago debeline 25 cm, pri čemer je treba zagotoviti, da podlaga štrli čez stene vsaj 25 cm.
2. Na podlagi naročila in opisa se izvede polaganje sten peči.
3. Vrata so vgrajena med zidanjem, podboji ne bodo snemljivi.
4. Rezervoar za vodo se izdela po zahtevanih dimenzijah.
5. Namestijo rezervoar in nadaljujejo s polaganjem peči in nato dimnika.
6. Pomembno je ohraniti razmerja mešanice za zidanje in ne narediti šiva debelejšega od nekaj milimetrov.
7. Poskusni požar se izvede po 5-7 dneh, ko se raztopina strdi.
8. Če ni uhajanja dima, so stene peči in dimnika ometane.

Izdelava peči za savno z rezervoarjem ni težka, vendar zahteva veliko pozornosti. Uporaba naprave je preprosta in udobna, če je dizajn pravilno izbran. Pomembno je upoštevati priporočila in peč bo trajala več let.
