Izdelava lastnih vrat iz valovite cevi

V ograjo zasebne posesti so nameščena vrata. Skupna zasnova je vrata iz profilne cevi. Polnilo platna je izbrano v kombinaciji z materialom ograje, vrat, dimenzije pa naj omogočajo prost prehod osebe različne postave in nošenje ročnega vozička. Uporabljajo se enostranski ali nihajni tečaji, ročaj je nameščen v višini napol upognjene roke za priročno odpiranje.

Prednosti in slabosti vrat iz valovitih cevi

Zasnova ima pozitivne in negativne lastnosti. Preprosta izdelava okvirja in samega platna ter priročna namestitev pomenita, da lahko vrata iz profila naredite z lastnimi rokami. Stebre vkopljemo v zemljo po preprosti pripravi dna luknje.

Prednosti oblikovanja:

• dolga življenjska doba;
• nizki stroški gradbenih materialov;
• lep razgled;
• odpornost proti koroziji pri upoštevanju tehnologije rezanja in varjenja.

Tankostenske profilne cevi nimajo trdnosti proti mehanskim obremenitvam in udarcem. Jekleni okvir spodbuja širjenje zvoka, najmanjša poškodba zaščitnega premaza pa povzroči uničenje kovine.

Projektiranje stavb

Vrata so sestavljena iz nosilcev v obliki stebrov in vratnega krila na okvirju, ki je pritrjen na stebre z nadstreški. Za zapiranje so nameščene ključavnice. Stebri so iz opeke, jekla, armiranega betona ali lesa. Znotraj monolitnih in kamnitih nosilcev so vstavljeni deli iz debele kovine, koti ali palice, da se na njih privari okvir vrat iz valovite cevi.

Vrata so izdelana v obliki ločenega prehoda v ograji ali v kombinaciji z vrati. V tem primeru je okvir vrat postavljen v eno od kril. Če je pred dvoriščem pločnik, se odprtina izvede navznoter, da ne moti pešcev. V tem primeru se upošteva velikost krila, tako da je razdalja za popolno odpiranje krila.

Zgibna ali drsna

Prva možnost velja za poceni dizajn, ki ga je lažje kuhati in namestiti. Takšna vrata ne potrebujejo podlage za namestitev vodilnih nosilcev, ne potrebujejo protiuteži ali valjčnih elementov. Nihajni sistem je kombiniran z vrati in prihrani prostor na vhodu. Na dnu je platno razrezano na višino na območjih z močnimi snežnimi padavinami. Na ta način na odprtino ne vpliva nastali snežni zamet.

Drsne sheme so bolj zapletene, ker so vodilni nosilci pogosto nameščeni na dnu in zahtevajo raven temelj. Obstajajo možnosti z napravo za konzolno premikanje krila, pri kateri je nosilec obešen tako, da ne omejuje višine razpona, valji pa so nameščeni znotraj okvirja krila.Avtomatizacija je nameščena na nihajnih in drsnih sistemih.

Izbira materiala

Videz vhodne skupine določa izbiro gradbenih materialov za nosilne stebre in obloge plošč. Vrata lahko zvarite iz okrogle cevi, vendar je nanje neprijetno pritrditi tečaje, težave pa se pojavijo pri povezovanju vogalov okvirja. Kvadratni del se izogne ​​takšnim težavam.

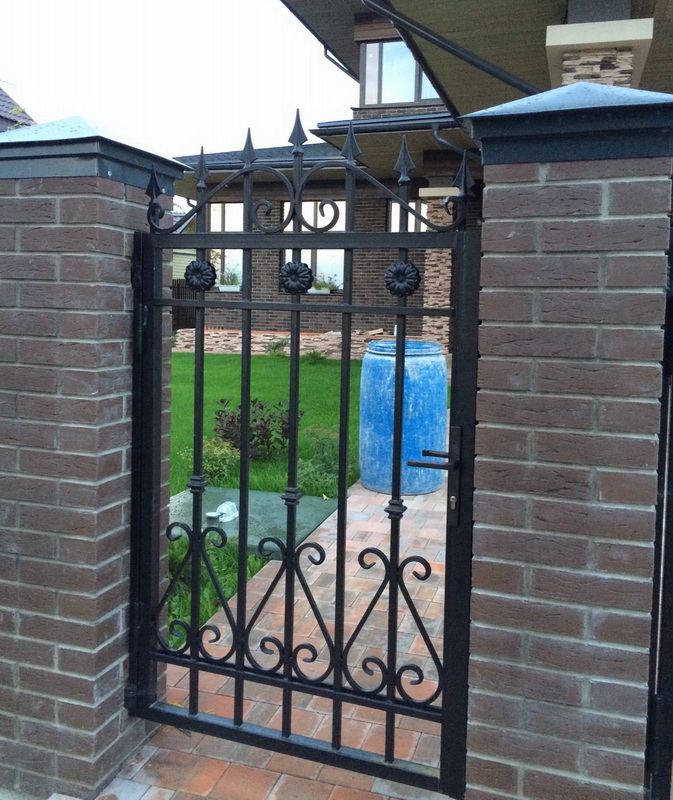

Notranje polnilo je iz mreže, umetniškega kovanja, ta struktura deluje nežno in odpira pregled nad notranjim prostorom dvorišča. Valovite plošče se pogosteje uporabljajo zaradi široke izbire barv in vzorcev, ki spominjajo na kamen in les.

Za platno se uporablja celični ali monolitni polikarbonat, nameščene so sendvič plošče. Včasih so kovani elementi kombinirani z lesenim polnilom.

Značilnosti profesionalnih cevi

Profil so cevi, katerih presek se razlikuje od okroglega, na primer ovalnega, pravokotnega, kvadratnega. Za vrata se uporabljata zadnji dve vrsti. Surovina je nizkoogljično jeklo (09G2S ali St3Sp). Obstajajo možnosti za cevi iz nerjavečega jekla.

Lastnosti materiala:

• moč in vzdržljivost;
• nizki stroški;
• majhna masa.

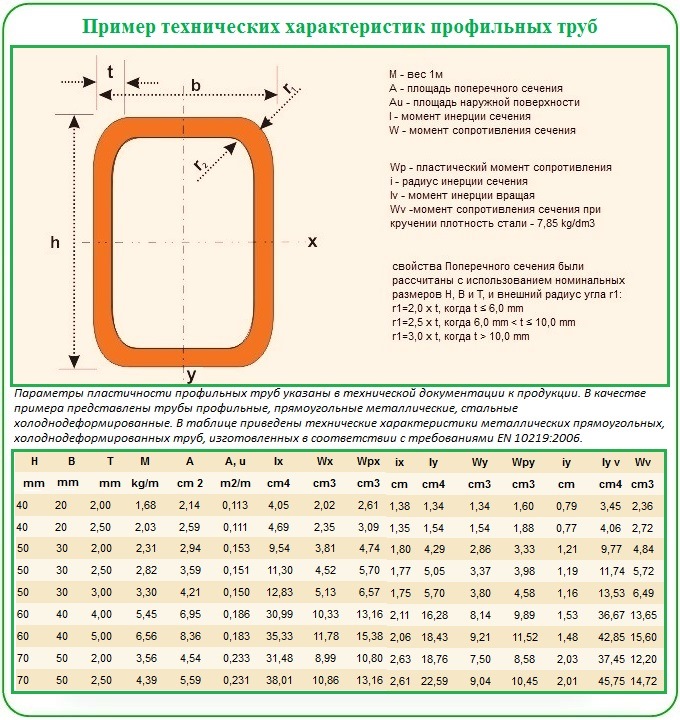

Izdelki se proizvajajo s hladnim in vročim stiskanjem ravnošivnih elektrovarjenih cevi krožnega prereza. Po tem so izdelki podvrženi kontroli in toplotni obdelavi za odpravo notranjih napetosti. Proizvajajo cevi s prerezom od 10x10 mm do 500x500 mm, stene so izdelane z debelino 1 - 22 mm. V prodaji so odseki dolžine 6 – 18 m.

Risanje in priprava

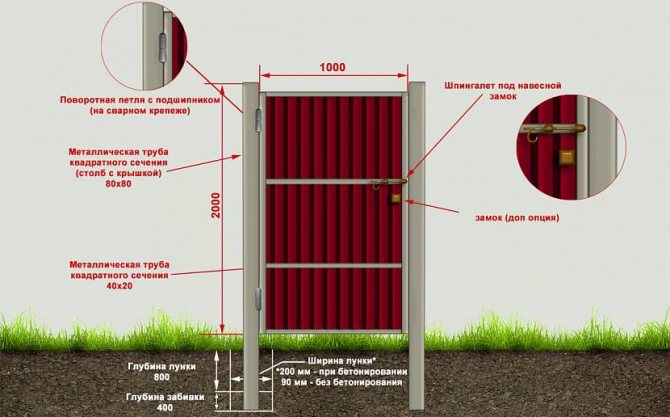

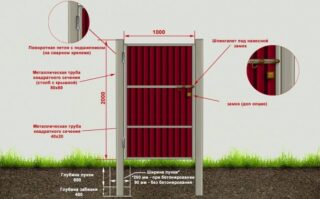

Na začetni stopnji razmišljajo o dizajnu, izberejo materiale in naredijo skico bodočega izdelka. Risba prikazuje lokacijo regalov v načrtu in daje shematski prikaz videza.

Podatki, ki jih vsebuje skica in njen opis:

• dimenzije nosilcev, material izdelave;
• globina vgradnje v tla, ob upoštevanju zmrzovanja in stoječe podzemne vode;
• odsek valovite cevi za varjenje okvirja okvirja, dimenzije rezila;
• povečani spoji elementov;
• opis načina odpiranja in potrebnega okovja.

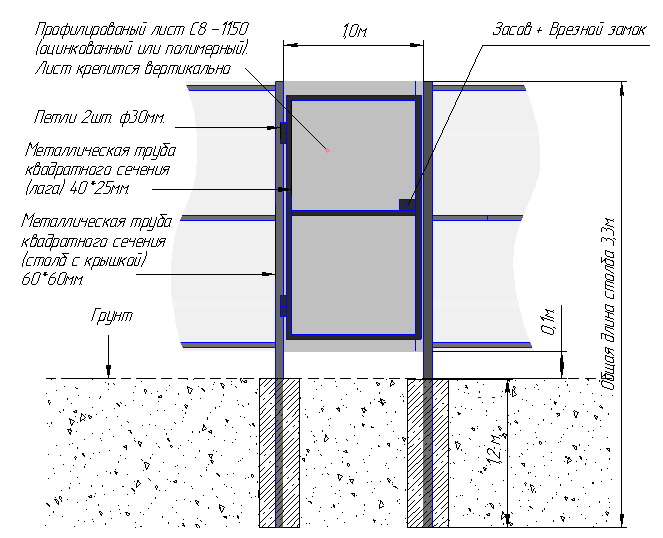

Optimalna rešitev bi bila vrata iz profilne cevi 40 x 20 mm, vendar se upošteva natančen prečni prerez profila ob upoštevanju obremenitve polnila in širine razpona.

Dimenzije in oblika

Višina vrat je izdelana glede na velikost ograje, včasih se zmanjša za 15 - 20 cm, širina pa je v razponu od 0,9 - 1,2 m, če izdelajo drsni sistem z veliko širino krila , ga razdelijo na dve plošči, ki se premikata v različnih smereh. Zaradi velikih vrat bo konstrukcija težja in zahteva močne tečaje.

Diagonalne opornice so vstavljene v okvir za povečanje togosti in odpornosti proti deformacijam. Dodatni deli povečajo težo, kar se upošteva pri izbiri prereza in materiala stebrov. Diagonale so postavljene od središča do vogalov platna in obratno. Takšne sheme imajo lep videz. V drugem primeru so ojačevalniki nameščeni med nasprotnimi vogali ali pa so na vogalih okvirja narejene majhne diagonale.

Orodja, potrebna za delo

Za izkopavanje se uporablja bajonetna lopata ali lom. Z nosilci ali vedri nosijo pesek, drobljenec in cement ter jih mešajo v betonskem mešalniku. Majhno količino mešanice lahko pripravimo ročno v koritu, premešamo z lopatami. Za varjenje vrat iz profila je potrebno kupiti potrošni material;

Druga orodja:

• nabijač za drobljen kamen, pesek, električni vibrator za beton;
• brusilnik z brusilnim in rezalnim kolutom za kovine;
• električni izvijač in vrtalnik;
• raven, kvadrat, navpična črta, 5 m merilni trak, jedro.

Kotni brusilnik (brus) se uporablja za rezanje delov okvirja in diagonal ter z brusilnim kolesom za čiščenje zvarov iz lestvice. V različnih primerih boste morda potrebovali druga orodja, na primer sekiro, za rezanje korenin v tleh.

Kako pravilno zvariti vrata

Izberite lokacijo prehoda v ograji ob upoštevanju priročnega pristopa do stavbe, ravnega terena brez naklona. Za drsna vrata je izdelan temelj:

1. odstranite rodovitno plast s površine zemlje za 15 - 20 cm;
2. izkopajte jarek do širine in globine 0,5 m, dolžina podnožja bo enaka polovici dolžine krila (za ploščo 1 m morate izkopati jarek 0,5 m);
3. naredite dve vdolbini za namestitev stebrov do globine 1,3 - 1,5 m, širina pa je 2,5-krat večja od preseka stojala ali stebra;
4. polnjenje peska in drobljenega kamna se izvede, stisne;
5. zvarite ojačitev in jo položite na dno temelja.

Temelj je betoniran naenkrat, da se izognemo nastajanju fug.

Montaža stebrov

Teža vrat vpliva na izbiro premera stebrov. Pri izračunu se upoštevajo teža okvirja in polnila, nadstreški in zaprtja. Stebri vrat se ne smejo vizualno razlikovati od nosilnih elementov ograje. Razlika je le v tem, da bodo na njih nameščene markize in ključavnice.

Nosilci so nameščeni tako, da so po višini nekoliko višji od vratnega krila, krilo pa je 5–10 cm nad nivojem tal m, spodnji del pa je poglobljen v blazino iz drobljenega kamna.

Na podzemnem delu so za stabilnost križno privarjene kovinske palice, ki se nato betonirajo.Ogrodje obesimo šele po enem tednu, ko se beton popolnoma strdi in pridobi na trdnosti.

Izdelava okvirja

Za izdelavo vrat iz kovinskega profila morate zvariti okvir iz cevi. Pred rezanjem delov površino razmastimo in očistimo s posebnimi pripravki. Uporablja se sredstvo proti koroziji. Cev na vogalih je odrezana pod kotom 45°, spoji v obliki črke T pa so spojeni pod kotom 90°.

Izmerite širino izdelka med stebri lokalno.

Navodila po korakih:

1. odrežite prečke in stojala (po 2 kosa);
2. prečke so točkovno privarjene na vgrajene dele ob upoštevanju vodoravnosti;
3. stojala so na njih privarjena z neprekinjenim šivom;
4. nadzor navpičnosti, pravih kotov in namestitev nadstreškov.

Odprti konci cevi so zatesnjeni s tesnilno maso, zvarjeni ali narejeni čepi, ki preprečujejo vdor vlage v luknje.

Obešanje na palice

Za pritrditev okvirja okvirja se v stebre vbetonirajo vgradni elementi. V opečnih nosilcih je opeka skrbno obrezana, tako da se plošča prilega. Na enem razponu sta nameščena vsaj dva. Na kovinskih stojalih so tečaji pritrjeni na stebre z navpičnimi palicami iz vogala za namestitev markiz. Variti morate z neprekinjenim šivom in ga premikati vzdolž spoja.

Obstaja mnenje, da je tečaje mogoče pritrditi neposredno na vgrajene elemente. Toda takšni deli ne bodo mogli dolgo vzdržati dinamičnih obremenitev zaradi gibanja krila. Zato namestijo navpično gumo. Element je dodatno zakopan v tla, če je teža prehoda velika. Poleg tega je kanal privarjen vzdolž dna do širine od enega stebra do drugega.

Namestitev tečajev

Namestitev zank na vodilu je ključni trenutek, ki mu je treba posvetiti pozornost.Najprej se namesti spodnji nadstrešek, vodoravni in navpični nivo pa se večkrat preveri z nivojem in dvakrat preveri z navpično črto. Najprej je vpet z varjenjem, po poravnavi pa zvarjen z neprekinjenim šivom.

Drugi je namestitev zgornjega tečaja, pri čemer ohranite navpično os namestitve. Dejanja niso nič drugačna - nadzorujejo horizontalnost in vertikalnost. Po končni poravnavi se pritrdilne točke vodoravnih prečk odbijejo. Vrata se morajo brez odlašanja odpreti v odprtino.

Pokrivalo in dekor

Polnilo iz lesa je priljubljeno, ker material spada v kategorijo okolju prijaznih oblog. Les gori, uničujejo ga mikroorganizmi in vpija vlago, zato je treba obloge pred montažo obdelati.

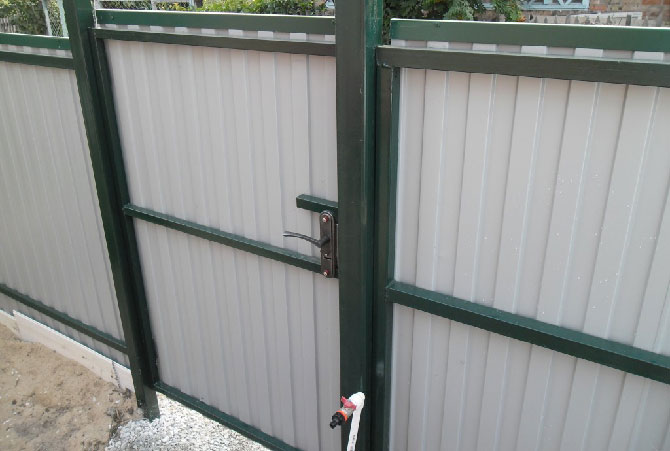

Profilirana valovita plošča je enostavna za montažo, njena površina je že zaščitena proti koroziji. Material je lahek s široko izbiro vrst površin.

Kovanje je umetniška vrsta končne obdelave kovinskih delov. To je trpežna okrasna pletenina, ki se ujema z mnogimi zaključki.

Polikarbonat je lahko prozoren in z barvnim odtenkom. Material vam omogoča ogled notranjosti dvorišča v zamegljenih obrisih.

Slikanje izdelka

Delov vrat ne morete preprosto pobarvati, saj bo premaz sčasoma zbledel ali se začel luščiti v plasteh. Spremembe videza nastanejo zaradi korozije pod zaključnim slojem.

Zaporedni koraki v postopku končne obdelave:

• čiščenje prevleke z mlinom s kolesom;
• če so na konstrukcijski kovini (rabljena cev) sledi gradbene barve, jih odstranimo s posebnimi odstranjevalci;
• obdelava s pripravki proti rji;
• brušenje, razmaščevanje z acetonskimi topili.

Belo oblogo, ki se pojavi, odstranimo s krpo ali gobico. Po tem se na površino dvakrat nanese temeljni sloj. Počakajte, da se posuši in nanesite barvo z valjčkom.

Ključavnice za vrata

Vrata so izpostavljena temperaturnim spremembam, izpostavljenosti vlagi in atmosferi. Posebnost ključavnice je zožena palica in kratka razdalja od nje do osi ključavnice.

Za vtičnico se odloči več kot polovica uporabnikov. Ključavnice spadajo v kategorijo nezanesljivih ključavnic in so nameščene v dačah in vrtnih parcelah. Regalne ključavnice vključujejo zapah, ki se premika vzdolž tečajev. Zaklep platišča je zanesljiv, njegova namestitev zahteva vrtanje in varjenje.

Elektromehanske ključavnice so sestavljene iz zaklepne naprave in nadzorne plošče, za delovanje potrebujejo elektriko, tako kot elektronska ključavnica. Radijska ključavnica deluje na principu avtoalarma in jo je težko vlomiti.
