Hiša na kovinskem okvirju iz profilnih cevi

Okvir za stavbo je mogoče postaviti ne samo iz lesa ali desk, ampak tudi iz profilne cevi. Tehnologija se uporablja za gradnjo industrijskih in poslovnih objektov, kjer sta bolj kot lepota in udobje pomembni hitrost in trdnost vgradnje. Vendar pa se pravokotna cev uporablja tudi v zasebni gradnji.

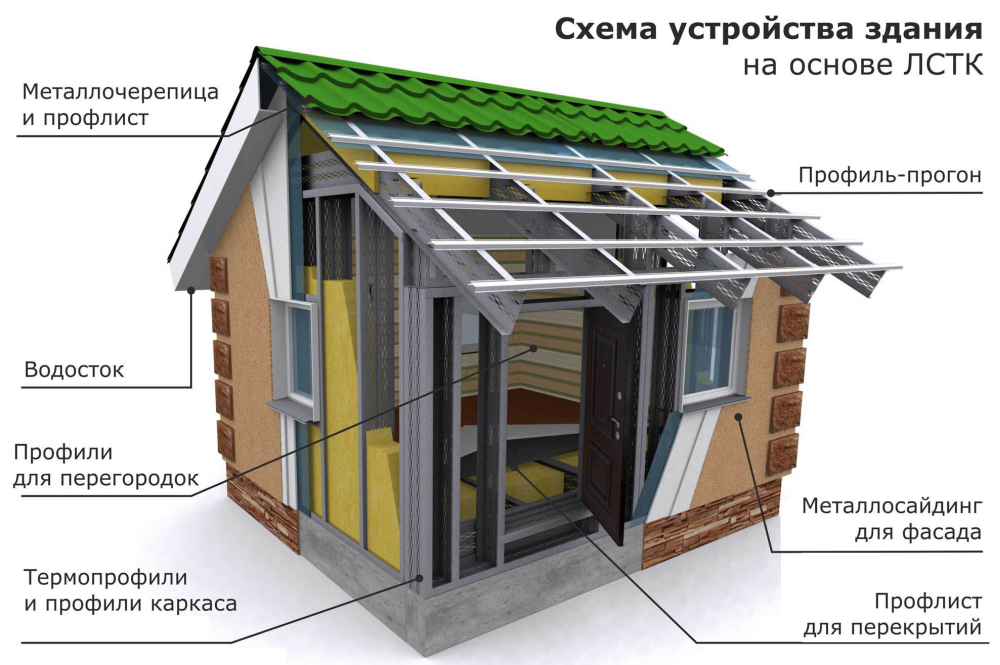

Prednosti in slabosti hiš s kovinskim okvirjem

Glavna prednost okvirnih zgradb je enostavnost in hitrost gradnje. Toda pri gradnji podeželske hiše so stroški projekta pomembni. V večji meri je določena z vrsto temeljev. Zato z lastnimi rokami gradijo hiše z višino največ 2 nadstropij iz kovinskih profilov. V nasprotnem primeru se ta prednost izgubi.

Uporabljajo se cevi iz pocinkanega jekla in aluminija. Prva možnost je močnejša, druga pa je bolj odporna proti koroziji.

Okvir hiše iz profilne cevi ima naslednje prednosti:

• kratek čas gradnje - stanovanjska koča skupaj s temelji je zgrajena v samo 2 mesecih;
• takoj po gradnji lahko dokončate in naselite hišo, saj se kovinske konstrukcije ne krčijo;
• stavba je lahka, zato potrebuje lahek temelj: pilot, vijak, plitvi trak;
• kovina je bolj trpežna od lesa, hiša s takim okvirjem bo trajala dlje;
• stroški stavbe so nižji od tradicionalne hiše iz lesa, še bolj pa iz opeke.

Slabosti:

• Kompleksni izračuni - pred gradnjo je potrebno natančno izračunati obremenitev in izbrati cevi optimalnega prereza. Prekomerna moč v tem primeru vodi le do nepotrebnih stroškov.
• Namestitev kovinskega okvirja je težja. Zahtevana je sposobnost varjenja kovinskih konstrukcij.
• Jeklo in aluminij prevajata mraz, zato so toplotnoizolacijske lastnosti hiše s kovinskim ogrodjem opazno slabše od tistih z lesenim ogrodjem. Potrebna je dodatna izolacija.

V sodobnih zgradbah cevi niso varjene; ​​pritrjene so na rakovice.

Izračun potrebne količine materiala

Hiša iz valovite cevi zahteva natančne in zapletene izračune. Glavno nosilno obremenitev v njem nosi okvir, zato je zelo pomembno upoštevati vse dejavnike, ki delujejo nanj:

• dimenzije - širina, višina, dolžina vsake stene ali posameznega arhitekturnega elementa;
• teža - vključuje težo okvirja, tal, končne obdelave, izolacije, pohištva, vodovodne instalacije in opreme;
• obremenitve zaradi vetra, snega, dežja, značilne za določeno regijo - te podatke je mogoče pridobiti iz referenčnih knjig, pri izračunu je treba upoštevati ne le absolutne vrednosti, temveč tudi naravo konstrukcije: kot naklona; streha pomembno vpliva na skupno obremenitev.

Po izračunih se razvije okvirni diagram ob upoštevanju izbranih materialov. Izračunajte obremenitev vsakega elementa. Če rezultat ni zadovoljiv, zamenjajte okvir.

Naslednja faza je izračun in izdelava risb vsakega konstrukcijskega elementa - stebrov, tal, predelnih sten, gred. Vsi vogali so označeni.

Kot rezultat razvoja se oblikuje niz delovnih risb, ki opisujejo podrobne diagrame vsake enote, označujejo materiale itd.

Zahtevana orodja

Za postavitev zgradbe iz valovite cevi potrebujete naslednja orodja:

• varilni stroj, če je namestitev izvedena z varjenjem;
• izvijač;
• brusilnik z diamantnim rezilom, žaga za kovino;
• merilni trak, kvadrat, navpična črta, pipa;
• pritrdilni elementi - sorniki, matice, vijaki, rakovice.

Potrebni materiali so kvadratna in pravokotna cev zahtevanega prereza.

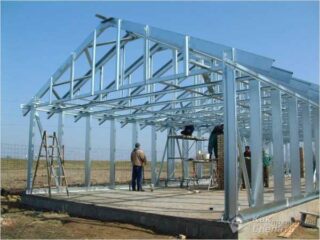

Gradnja okvirja hiše z lastnimi rokami

Gradnja hiše iz jeklenih cevi je težka naloga. Cevi so težje od lesenih tramov; za namestitev navpičnih stebrov bo potrebna pomoč, za dvigovanje nosilcev pa bo potreben vsaj vitel.

Za okvir je iz valovite cevi izdelan stebrasti ali plitvi tračni temelj. Končana podlaga je hidroizolirana. Po tem se lahko začne gradnja.

1. Spodnja obloga in stebri so nameščeni. Najprej so pritrjeni vogalni stebri, pritrjeni na temelj s sorniki. Bolj zanesljiva metoda je varjenje. V tem primeru so v podnožje vstavljeni posebni zatiči, nanje pa so privarjeni nosilci.
2. Vmesni navpični elementi so nameščeni na takšni razdalji drug od drugega, da je v prihodnosti med regali nameščen zaključni element - SIP plošča, ščit.
3. Okvir je pritrjen na temelj. Zanj se vzame profil velikega preseka - 100 * 100 ali 60 * 60 mm.
4. Navpični stebri so med seboj povezani z vodoravnimi skakalci in ojačeni s sponkami. Če so bili nosilci na temelju pritrjeni z varjenjem, so vsi drugi pritrdilni elementi izvedeni na enak način. Če ne, se za držanje struktur skupaj uporabijo zatiči in zapahi.
5. Na ravni bodočega stropa je nameščena zgornja obloga. Zahteva tudi cev večjega prereza.
6. Za stropne tramove in tramove se uporablja tudi profilna cev. Priporočljivo je, da takoj naredite grobo tla.
7. Okvir je izdelan v celoti. Če je predvideno 2. nadstropje, so takoj nameščeni navpični stebri zahtevane dolžine. V takem projektu je nemogoče dokončati 2. nadstropje.
8. Ojačan kanal je nameščen pod streho na vrhu zgornje obloge. Strešni nosilci so položeni na Mauerlat in pritrjeni - s sorniki ali varjenjem. Prečni prerez cevi je izbran ob upoštevanju teže strešnega materiala. Za streho iz ondulina ali valovite plošče se uporabljajo cevi majhnega prereza za skrilavec ali ploščice, potrebni bodo elementi večjega prereza.
9. Vse spoje in pritrdilne točke na kovinskem okvirju je treba dodatno obdelati s temeljnimi premazi ali barvo, da jih zaščitimo pred vlago.

Hiša z okvirjem iz profilne cevi je bolj zanesljiva in trpežna v primerjavi z možnostjo z lesenim okvirjem. Takšna zgradba pa zahteva dodatno izolacijo, saj kovinska konstrukcija dobro prevaja toploto.
