Kako narediti lestev iz kovine z lastnimi rokami

Stopnice prevzamejo velike obremenitve, zato morajo biti močne. Z vidika zanesljivosti je eden najboljših materialov kovina. Stopnišče s kovinskim okvirjem zagotavlja trdnost in varnost hkrati. Kovinske konstrukcije so zasluženo priljubljene, saj se dobro prilegajo notranjosti, prihranijo prostor zaradi manjših nosilcev in jih je enostavno popraviti. Okvir iz kovinskih konstrukcij je mogoče zlahka obložiti z drugimi materiali, ki ustrezajo arhitekturi hiše in notranjosti.

Vrste stopnic na kovinskem okvirju

Pohodno stopnišče na kovinskem okvirju z lesenimi stopnicami

Na mestu namestitve

Stopnišča se lahko uporabljajo trajno ali začasno. Kovinske stopnice v drugo nadstropje so razvrščene na naslednji način:

  • osnovni za splošno uporabo;
  • pomožni - podstrešje, kritina, rezervni;
  • znotraj stanovanja, znotraj hiše - za gibanje ljudi znotraj meja hiše ali stanovanja;
  • gasilci;
  • vhodna vrata;
  • vrt

Stopnišča za stalno uporabo so stacionarna. Za začasno uporabo jih je mogoče zložiti, razstaviti ali prenašati.

Po načinu izdelave

Glede na način montaže obstajata 2 ločeni vrsti stopniščnih okvirjev. Njihova razlika je v končni obliki:

  • Monolitna ali odprta. Konstrukcijo je treba med izdelavo skrbno sestaviti. Navsezadnje ni končne kože. Nenatančna montaža kovinskega okvirja bo vodila do ponovne montaže celotnega izdelka. Okvir je mogoče izdelati brez dvižnikov z uporabo ene hrbtenice ali 2 vrvic. Po vgradnji je podstavek lakiran in pobarvan, nadaljnje končne obdelave pa ni. Takšne razpone je treba narediti po tem, ko je prostor popolnoma dokončan.
  • Modularno z grobim okvirjem. Podnožje je izdelano iz jeklenega kanala za zmanjšanje stroškov. Okvir je pobarvan pri zaključku sobe. Dodelavo stopnic in ograj je bolje pustiti za pozneje - po končanem umazanem delu.

Po želji lahko okvir popolnoma skrijete. V ta namen so poleg stopnic nameščeni dvižni vodi in stranske stene. Vrvice za njimi ne bodo vidne.

Z dodelavo

Videz železnega stopnišča se ne ujema vedno z zasnovo hiše. Pri zunanjih sekundarnih konstrukcijah je vse ostalo, kot je, ali pa so zaključene z materiali, ki se ne bojijo padavin in zmrzali. V notranjosti je pomembna lepa obdelava s kombinacijo praktičnih in dekorativnih funkcij.

Kovinski okvir je obložen z enim materialom ali pa je kombiniran zaključek izdelan iz dveh ali več materialov. V proračunskih različicah so vrvice preprosto pobarvane.

Les se lahko uporablja za stopnice in podstavke. Uporabljene ograje so kovinski elementi, steklo in mavčne plošče. Laminatna obloga na zunanji strani je proračunska možnost.

Za stopnice brez vrvic ali kovane je zunanja obdelava neobvezna.

Po principu naprave

Spiralno stopnišče zavzame malo prostora, vendar je funkcionalnost nižja

Vse stopnice so razdeljene na 2 veliki podvrsti: z vrvicami in brez njih. Ogrodje stopnišča ima pogosto obliko nosilnega nosilca, na katerega sloni celotna konstrukcija.

Ravne proste konstrukcije vključujejo strukture, katerih stopnice niso vezane na nosilni nosilec. Pritrjeni so s sorniki in čepi. Druga stran je pritrjena na steno z istimi vijaki. Del je mogoče pritrditi na stensko vrvico. Takšni modeli so videti lahki in zračni. Glede na nosilnost niso slabše od možnosti vrvic.

Glede na strukturo stopnic so:

  • Vijak. To so stopnice, ki se spiralno dvigajo navzgor. Takšni modeli so potrebni v prostorih, kjer je malo prostora. Osupljiv primer so vzpetine v ozkih stolpih palač. Vijak je spiralen, zlomljen, z več ploščadmi. Struktura je podprta z vrvicami in tirnicami.
  • Spiral in vijak se lahko razlikujeta po zasnovi. Vijačne lahko ležijo na vrvicah. Spirala je nameščena na nosilcu. Zdi se, da so stopnice nanizane na njej in razporejene kot pahljača. Vrh stebra je pogosto pritrjen na strop.
  • vijaki. Takšne naprave ne uporabljajo vrvic. Stopnišče je podprto z ločenim okvirjem. Celotna teža konstrukcije se prenese na stene in strop.
  • Marširanje. Najenostavnejši, najpogostejši modeli. Element moči so tetive pri zaprtih modelih ali tetive pri odprtih modelih.

Po oblikovnih značilnostih

Kovinske vrvice

Kljub raznolikosti stopnic na kovinskem okvirju je njihov osnovni sklop podoben.

  • Koraki. Horizontalne površine, na katere človek stopi pri vzpenjanju ali spuščanju.
  • Tetive, tetive.Konstrukcijski deli, ki podpirajo stopnice, so nameščeni na straneh.
  • Sabljanje. To so ograje, balustri, ograje, stebri vzdolž sosednje stene, ki ščitijo osebo pred padcem.
  • Tramovi, stebri, zapahi. Nanaša se na navpične podpore.

Glavne možnosti za podporni okvir:

  • na vrvicah so stopnice podprte z 1-3 nosilci hkrati;
  • ko so nameščeni na tetive, so konci stopal pritrjeni na stranske stene prečk;
  • na tirnicah je okvir sestavljen iz elementov, kjer so stopnice in ograje povezani s posebnimi vijaki;
  • kabelske strukture;
  • konzolni s stensko montažo.

Za gibanje majhnih otrok razdalja med stebri in balustri ne sme presegati 15 cm.

Glede na obliko okvirja

Tip pohoda je razdeljen na razrede glede na obliko stopnic.

  1. Naravnost. Primitivna možnost dviganja. Brez zavojev. Zavzame veliko prostora.
  2. Dvonivojski z letom, razdeljenim s ploščadjo. Odseki stopnišča so med seboj nameščeni pod kotom 90 stopinj.
  3. V obliki črke U. Kompleksna različica z vzporednimi pohodi. Na sredini je narejen razpon - talna ploščad ali vmesni sloj. Kot primer, pohodi v večnadstropnih stavbah.
  4. Zaokroženo. Zasnova je podobna vijaku, vendar smer izhoda sovpada s smerjo vstopa.
  5. Tridelni. Kompleksna možnost s kombinacijo dveh stopnic v obliki črke L.
  6. Trapezna. To je nenavadna možnost. Nima nobenih omejitev glede kotov med pohodi. Ta ekskluzivni model je primeren za dizajnersko notranjost in nestandardne predmete. Lahko se prilagodi različnim prostorom in nivojem.

Prostori nepravilnih oblik zahtevajo poseben pristop. Združujejo različne razrede dvigal.

Prednosti stopnic na kovinskem okvirju

Železne stopnice imajo veliko prednosti:

  • Kovinski okvir je bolj vzdržljiv in močnejši od lesenega.
  • Stopnice in nosilci kovinskega okvirja ne škripajo.
  • Enostavno se prilagodi vsaki arhitekturi in notranjosti.
  • Imajo povečano vzdržljivost.

Drevo se sčasoma posuši - pojavijo se razpoke, lomljene površine, gnitje. Staro stopnišče se ne bo zlomilo pod vašimi nogami, vendar bo izgubilo svojo nekdanjo estetiko in začelo škripati in se majati. Spremembe se bodo glede na mehkobo materiala le povečale. Obstajajo vrhunski primerki iz bukve, hrasta in drugih močnih vrst, ki so brezčasne. Toda njihova proizvodnja izkušenega obrtnika je zelo draga. Kovinsko stopnišče je bolj odporno na začasne spremembe. Njegova cena bo nižja od hrasta, bukve in jesena.

Škripanje je pogost spremljevalec prebivalcev večnadstropnih lesenih hiš in stanovanj. Temu pojavu se najlažje izognete tako, da v zasebni hiši naredite stopnišče v drugo nadstropje na kovinskem okvirju. Škripanje je posledica spajanja lesenih konstrukcij. Pod dinamično obremenitvijo se elementi stopnišča začnejo premikati in drgniti drug ob drugega. Stopnice, vrvice, balustri in drugi spoji lahko škripajo. Včasih iskanje mesta škripanja in odpravljanje težave ni enostavno. Kovinska konstrukcija nima te pomanjkljivosti. Les ne pride v stik z lesom, na spojih so nameščeni plastični mozniki ali posebna mehka tesnila.

Železna konstrukcija se bo prilegala tako klasiki kot hi-techu. Obstaja veliko možnosti za izdelavo okvirja: jeklene tetive, modularni okvir, ravna, zlomljena tetiva. Lahko daste popolnoma vsak videz. Struktura je lahko barvana v kateri koli barvi. Ograje lahko namestite iz katerega koli materiala - lesa, nerjavečega jekla, kovanja, notranjosti.

Povečana vzdržljivost kovinskega okvirja je povezana s preprosto zamenjavo pritrdilne točke ali elementa. To je skoraj vedno dovolj.Lesene konstrukcije se ne spreminjajo vedno element za elementom. Če je nosilni niz pretrgan, je demontaža celotne konstrukcije neizogibna. Kovinsko tetivo je težko zlomiti in zlahka okrepiti na šibki točki.

GOST in izračuni

Pri izdelavi stopnic je pomembna vsaka podrobnost. Neupoštevanje gradbenih predpisov vodi do poškodb in neprijetnosti pri uporabi.

GOST 2312078 velja za stopnice, ograje, ploščadi z delovno temperaturo najmanj -65 stopinj. Splošne zahteve standarda:

  • Naklon stopnišča je 45-60 stopinj.
  • Stopnice in njihovi elementi morajo prenesti kratkotrajne obremenitve 200-400 kg/cm².
  • Višina pohoda z naklonom 45 stopinj je do 4,2 m, z naklonom 60 stopinj - 6 m.
  • Z manjšim naklonom so stopnice širše - 50, 70, 90 cm pri 45 stopinjah; 50, 70 cm - pri 60 stopinjah.
  • Višina ograje se giblje od 1 do 1,2 m.
  • Talne obloge po tem standardu GOST so razširjene, žigosane rešetke, trdne z valovitostjo, varjene iz okrogle palice, iz navpičnih vzporednih trakov.
  • Struktura ne sme imeti ostrih vogalov ali robov.
  • Naklon stopnic po namestitvi ni večji od 1 stopinje.
  • Povezava med ploščadjo in razponom je samo varjena.

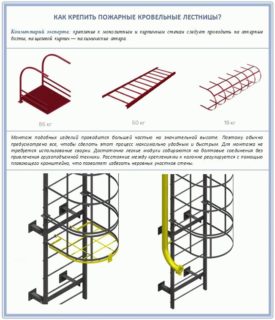

GOST R 53254-2009 določa zahteve za izdelavo in namestitev evakuacijskih, požarnih, razširitvenih in začasnih stopnišč.

  • Globina napada je najmanj 25 cm s širino 90 cm, z višino ograje več kot 1,2 m.
  • Pohodne konstrukcije so nameščene na višinah nad 20 m, do te višine so možni navpični elementi.
  • Razdalja med tesno razporejenimi razponi je večja od 75 cm.

Ločena zahteva za navpične marše:

  • Spodnji razpon je lahko izvlečen.
  • Uničenje sten na mestih pritrditve ni dovoljeno.
  • Najmanjša dovoljena obremenitev v središču pohoda je 180 kgf.
  • Najmanjša dovoljena vodoravna obremenitev na ograji je 54 kgf, razdalja med stopnicami je do 35 cm, od tetive do stene je 30 centimetrov ali več.
  • Višina od spodnje stopnice do tal je do 1,5 m.
  • Najmanjša širina stopnišča brez ograj je 60 cm, z ograjami - 80 cm ali več.
  • Preizkušanje trdnosti poteka ob zagonu in nato - vsaj enkrat na 5 let.

GOST 25772 83 povzema regulativne dokumente in postavlja splošne zahteve:

  • Zahteve za obremenitev ograj so 40 kgf v vseh smereh z odklonom največ 5 cm.
  • Premaz nosilcev z materiali s protizdrsnimi lastnostmi.
  • Razdalja od leve do desne tetive loka je 40-80 cm.
  • Korak koraka je 30-34 cm.
  • Višina med tlemi in prvo stopnico ni večja od 40 cm.
  • Stopnice z višino nad 5 m in naklonom 75 stopinj zahtevajo zaščito za loke in konstrukcijo za pritrditev varnostnega pasu.
  • Korak ločne ograje ni večji od 80 cm, pri čemer so vsaj 3 vodila pritrjena skupaj. Razdalja med pohodom in loki je 70-80 cm.
  • Preizkušanje konstrukcije vsaj enkrat letno, s preseganjem standardne obremenitve za 20%.

Izračun letnih stopnic se izvede na podlagi zasnove, kota naklona, ​​širine, globine stopnic.

  • Optimalna širina koraka je 30 cm. Ta vrednost je idealna za človekov korak in mu ne bo dovolila, da bi zašel. Podstrešne in pomožne stopnice imajo lahko manjšo širino stopnic.
  • Najmanjša razdalja je 2 m.
  • Višina stopnice ni večja od 20 cm.
  • Optimalna širina je približno 1 m. Ni je priporočljivo zmanjševati, saj je s tem težko prehoditi 2 osebi.

Projekt se začne z lokacijo in izbiro sloga. Po tem se izdela podrobna risba in izberejo materiali za obloge. Pomembno je izmeriti razdaljo od tal v prvem nadstropju do tal v drugem.Če ni talne obloge ali estriha, se upošteva njihova debelina.

Navodila za izdelavo stopnišča na kovinskem okvirju

Najlažji način za izdelavo ravnih enokrilnih stopnišč

Ko je izdelano z lastnimi rokami, je kovinsko stopnišče včasih težko stisniti v predvideni prostor. Zato je na začetku pomembno ustvariti natančen projekt, risbo. Navodila po korakih:

  1. Izmerite dejanske meritve odprtine - širina vzdolž končnega poda, višina.
  2. Zmanjšajte velikost odprtin, vrat, oken, da jih ne blokirate s kovinskim okvirjem.
  3. Po skiciranju na papirju prenesite izračun risbe kovinskega stopnišča v program za volumetrično modeliranje objektov.
  4. Ugotovite višino od tal v 1. nadstropju do tal v 2. nadstropju. Določite število udobnih stopnic za vzpon. Izračun velikosti korakov pri določenem kotu naklona najdete v internetnih tabelah in spletnih kalkulatorjih.
  5. V fazi načrtovanja se izogibajte izdelavi stopnic za navijanje. Narišite 3D model. To stopnjo je mogoče dati projektantski organizaciji za dokončanje.
  6. Prepričajte se, da izdelani modeli ne ovirajo odpiranja vrat in oken. Vzemite materiale in pritrdilne elemente z rezervo 5-10% in jih shranite v suhem prostoru. Narišite kovinski okvir:
  7. Izberite vrsto vrvice. Pogosto se uporablja kanal 12P ali cev najmanj 100 * 100 mm. Za korake - kot 35-50 mm. Talni regali - cev 80*80 mm. Niz ob steni je lahko manj trpežen, če ga je možno zasidrati v steno.
  8. Na okvirju so nameščene stopnice in podstavki iz lesa, betona, marmorja in laminata. Dovoljeno je pustiti popolnoma kovinske ali rešetkaste stopnice.
  9. Deli so zaporedno varjeni, obloženi in pobarvani.

Zlomljene strukture zahtevajo visoko natančnost izvedbe. Toda v tem primeru je kovinskih odpadkov malo.

Pri zadnjih generacijah montažnih stopnic se višina stopnic in koti zasuka lahko razlikujejo. Pritrjeni so na vijake. Pritrdilni elementi se ne zrahljajo in jih dolgo časa ne potrebujejo zategovanja.

Namestitev stopnic in obloga konstrukcije

Stopnice so nameščene na nosilni konstrukciji glede na lokacijo leta in način uporabe. Sekundarne stopnice ostanejo z odprtim okvirjem, včasih brez zaključka. Za notranje prostore so končani ne samo stopnice, ampak tudi okvir.

Po zaključku stopnišča z lesom dobite popolno iluzijo popolnoma lesene konstrukcije iz masivnega lesa. Les je toniran, niansiran, lakiran in voskan.

Alternativa lesu je zaključna obdelava z laminatnimi ploščami. Vlaknene plošče so cenejše. Pritrjen je na podlago iz vezanega lesa. Kakovosten laminat je odporen na poškodbe in vzdržljiv.

Keramične in klinker ploščice se uporabljajo za okrasitev okvirja kovinskih stopnic znotraj hiše in zunanjih konstrukcij. Odporne so na padavine in se ne bojijo umazanije, zmrzali ali vročine. Tudi čevlji s trdimi podplati in peto ne škodujejo. Za zunanjo uporabo je dodatno prevlečen s protizdrsnimi premazi.

Za zunanje in notranje pohode se uporabljajo terasne plošče. Material se ne boji vlage, dobro vrta, reže in lepi.

Končna obdelava z marmorjem in mozaikom izgleda impresivno. Naravni marmor lahko nadomestimo z umetnim marmorjem na osnovi cementa.

Kovinska konstrukcija lahko prenese celo monolitne ali montažne betonske stopnice.

Ograja je izdelana v obliki:

  • odprte rešetke;
  • kovinske cevi, palice;
  • poliuretan, lesene figurirane balustre, plastične plošče;
  • stekleni vložki.

Kombinirane vrste oblog izgledajo nenavadno in zanimivo. Hkrati postane stopnišče funkcionalen element hiše in del interierja.
