Podjetje DoorHan že 20 let proizvaja vrata, avtomatiko, modularne konstrukcije, rolete in izdelke prodaja v 30 državah. Tovarne proizvajalca se nahajajo v državah CIS, na Češkem in Kitajskem. Lastniki hiš in parcel raje namestijo vrata Dorkhan, saj se izdelki odlikujejo po kakovosti in zanesljivosti. Namestitev je enostavna, tehnologija montaže je razvita do najmanjših podrobnosti.
Oblikovne značilnosti vrat Dorkhan
Osnovni elementi vrat so zasnovani tako, da lahko v katerem koli obdobju delovanja kupite in namestite dodatne dele za povečanje udobja.
Prednosti tehnologije Dorhan:
- odpornost na vremenske vplive;
- varnost, vzdržljivost;
- Možnost izbire tipa odpiranja in tipa vrat.
Hitrost namestitve vrat Dorkhan je odvisna od izkušenj monterja, delo bo zahtevalo orodje, ki je vedno pri roki.
Izdelke spremlja evropski in domači certifikat. Vse rezervne dele, pogone in avtomatizacijo dobavlja proizvajalec.
Vrste vrat
Dizajni se razlikujejo glede na odprtino, velikost in vrsto platna.
Začetni paket vključuje naprave in dele:
- vratno krilo z gumijastimi tesnili, lahko je preprosto in izolirano, premika se na tečajih in valjih;
- zgornji žarek za vodenje gibanja;
- spodnji žarek, element lahko manjka pri nekaterih vrstah odpiranja;
- ročaji, zapahi, ključavnice z zapahi;
- krtačna tesnila;

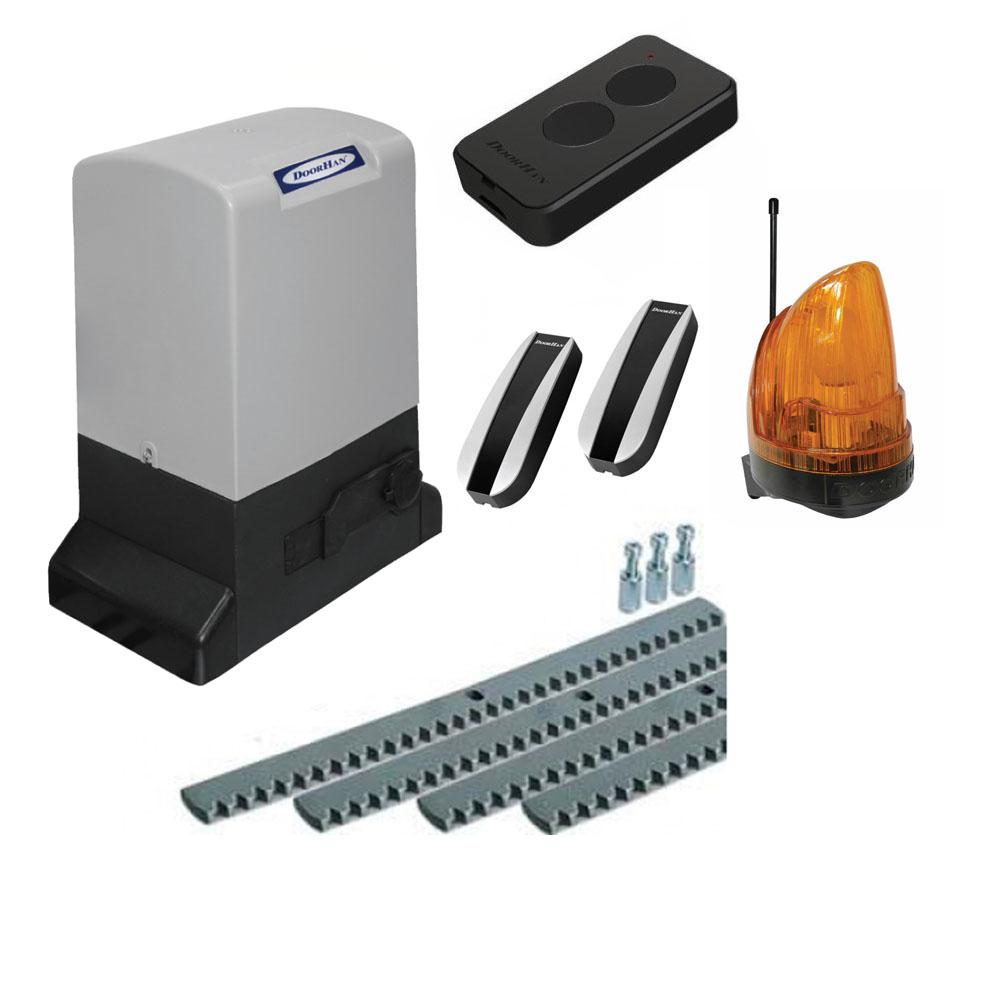

- avtomatizacija.
Obstajajo sekcijske vrste, zložljiva vrata, zložljive in fleksibilne strukture. Enostavne in torzijske vzmeti lahko prenesejo 25 tisoč ciklov odpiranja; na voljo so mehanizmi za zaščito pred zlomom kabla.
Sekcijski

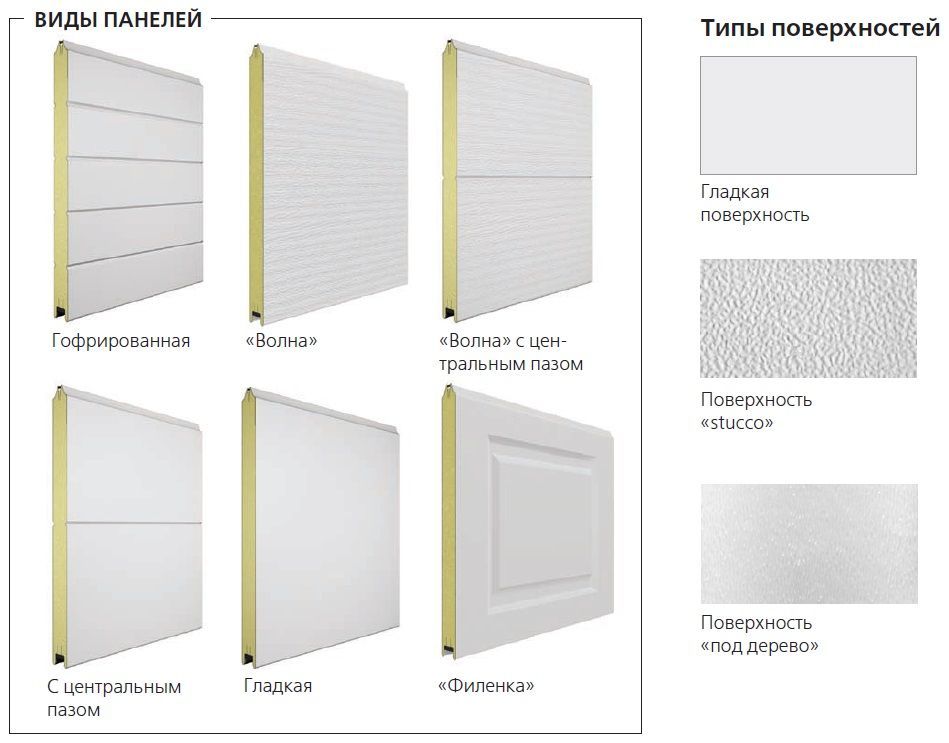

Platno se premika vzdolž vodilnih profilov, pritrjenih na robove odprtine. Vrata so izdelana iz sendvič plošč debeline 40 – 60 mm. Plošče so polnjene s poliuretansko peno, ki je na obeh straneh okvirjena z barvanimi jeklenimi pločevinami.

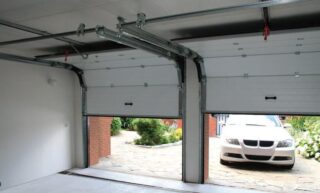

Segmenti garažnih vrat se pri odpiranju izmenično pomikajo proti stropu, s čimer prihranijo prostor pred odprtino in omogočajo vožnjo blizu vrat. Krilo se premika gladko in tiho zahvaljujoč verižnim in grednim električnim pogonom. Upravljate ga lahko s stacionarnega ali prenosnega daljinskega upravljalnika ali mobilnega telefona. Platno se popolnoma odpre ali pritrdi na polovico razpona.
Odboj
Drsne konstrukcije so zanesljive, njihovi mehanizmi lahko prenesejo 50 tisoč ciklov odpiranja.Fotocelice na nasprotnih straneh beležijo prisotnost ljudi in lokacijo predmetov v razponu vrat. Valjčni vozički so nameščeni znotraj vodilnega nosilca, zato ni potrebe po čiščenju smeti ali snega.
Zlaganje
Takšna platna so nameščena na mestih z omejenim prostorom na straneh in na vrhu so predstavljene ločene segmente, vgrajene znotraj ograj. Navodila za montažo zložljivih sekcijskih vrat dovoljujejo vgradnjo v garažne odprtine višine 1,5 – 2,5 m in širine 1,5 – 2,5 m.
Nosilni tečaji se uporabljajo za zaporedno pritrjevanje in zlaganje segmentov. Za delo so potrebni okvirji ali konzolni nosilci; v drugi možnosti lahko majhne konstrukcije delujejo brez dodatnih delov.
Prilagodljiv
Površina PVC plošč je odporna na vlago, okolju prijazna, za izdelavo se uporabljajo prosojni in prozorni materiali. Uporablja se za ohranjanje toplote v zaprtih prostorih v garažah in skladiščih.
Funkcije fleksibilnih mrež:
- izolirati določena področja prostora;
- zaščititi pred prepihom;
- zmanjšati moč zvočnih valov;
- zaščititi pred prahom in vetrom.
Krilo se samopopravi pod lastno težo, ko mimo pelje avto ali ljudje. Izdelani so v obliki ločeno visečih letev ali tvorijo nihajno različico kril v okvirju, ki se po odpiranju vrnejo v prvotni položaj.
Kako ga namestiti sam
Po pripravljalnih delih se najprej namesti okvir, nato se krila sestavijo iz plošč in namestijo v odprtino. Po tem se mehanizem torzijske palice sestavi in pritrdi.
Za delo vzemite naslednja orodja:
- električni vrtalnik s kompletom svedrov različnih premerov in nastavki za vijačenje strojne opreme;
- gumb s kompletom nastavkov;
- komplet ključev, klešč, kladiva;
- brusilnik;
- merilni instrument, libela, navpičnica.
Navodila za montažo sekcijskih vrat Dorhan predvidevajo nastavitve delovanja po montaži. Postopek vključuje nastavitev električnega pogona in nastavitev vzmetnega mehanizma.
Pripravljalna dela
Pred namestitvijo vrat Dorkhan z lastnimi rokami pripravite odprtino. Tujki in ostanki se odstranijo s površine pod okvirjem in v območju odpiranja vrat, površina mora biti ravna; Spodnji del je načrtovan; narejen je estrih. Stara obloga dovoza se odstrani ali popravi.
Pod spodnjimi gredami za valje je narejen temelj, za katerega izkopljejo jarek. Dno je napolnjeno s peskom in drobljenim kamnom, nato pa so nameščene armaturne palice. Podlago zabetoniramo v postavljen leseni opaž, maso obrežemo z lopato ali armaturo za iztiskanje mehurčkov.

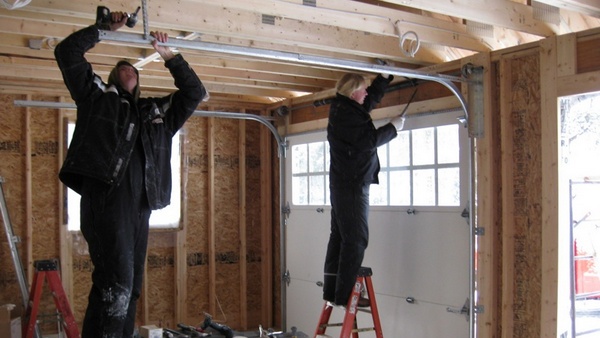

Namestitev okvirja
Razpakirajte in položite dele, preučite navodila za namestitev po korakih. V odprtini označite položaj navpičnih kril tako, da razmik od konca do vodil ne bo večji od 30 mm. Spodnji element platna je nameščen tako, da so stranice enakomerno poravnane z robovi odprtine. Preverite horizontalnost in vertikalnost.
Na profilih je označeno mesto pritrditve krila, narejene so luknje za moznike, na obeh straneh razpona pa so nameščeni nosilni elementi. Horizontalne grede so pritrjene s kotniki s sorniki in maticami ter povezane z navpičnimi deli.
Montaža in montaža plošč
Telo plošč ima luknje, kar poenostavlja montažo. Spodnja plošča je nameščena na samoreznih vijakih, ki so priviti v kotne pritrdilne elemente in tečaje. Nosilec je pritrjen s 5 – 7 okoviji, za tečaje sta dovolj dva. Tečaji in držala so nameščeni na srednjem segmentu. Pozornost je namenjena zgornji plošči, saj bodo tukaj nameščeni kotni pritrdilni elementi in valjčni nosilci.
Načrtovana je tudi pritrditev krtačnega traku na vrhu. Kakovostne pritrditve bodo preprečile zlom segmentov. Postopoma se okvir zapolni s ploščami, tako da med njimi, kot tudi med zgornjim segmentom in preklado, ni vrzeli.

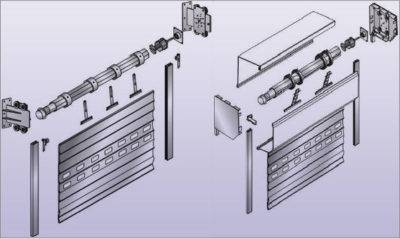

Namestitev torzijskega mehanizma
Napravo namestimo v nosilce na koncih, nato na os nataknemo ležaj, tam pa namestimo tudi vzmet, sestavljeno iz dveh delov. Na strani bobna izvrtamo luknje za pritrditev kabla, konce napeljemo skozi luknje, sam kabel pa navijemo na telo bobna in pritrdimo z vijačno povezavo.
Na koncih kabla se naredijo zanke, ki se namestijo v žep nosilca, pritrdijo s sponkami, nato pa se nastavi napetost. Vzmeti se redno nadzorujejo, kabli pa se pregledujejo, da se zagotovi, da se ne zlomijo ali zataknejo.
Vzmeti so zaščitene tipa “spirala v spirali”, torzijske naprave pa so zaščitene z zaskočno sklopko.
Kako nastaviti mehanizem
Napake med prilagajanjem bodo povzročile povečano obremenitev konstrukcije, zlom kabla in okvaro.
Pri nastavitvi bodite pozorni na naslednje točke:
- tesnost in natančno prileganje delov v predvidene utore, skladnost spojev, natančnost povezav;
- pravilna montaža v skladu s tehnološko karto iz tehničnega potnega lista.
Če mehanizem ne deluje pravilno, se vratno krilo ne zapre popolnoma ali pa je nagnjeno glede na okvir. Prilagodite delovanje mehanizma tako, da se ne slišijo ostri zvoki in da se kabel ne zaplete ali odleti.
Prilagoditev sekcijskih vrat
Za napenjanje verige preverite, ali so nosilci varno pritrjeni na nosilec in ali je boben pritrjen z nastavitvenim vijakom. Gred se vrti, dokler kabel ne preneha viseti. Os se vrti počasi in gladko, tako da jo je mogoče kadarkoli ustaviti.
Vzmeti so navite z 2 - 3 obrati, več ni potrebno. Spirale se pritrdijo z napenjanjem konic vijakov. Usklajevanje kablov ni težko; delo lahko opravi vsak inštalater. Če prilagoditev ne uspe, pokličite strokovnjaka - predstavnika podjetja.

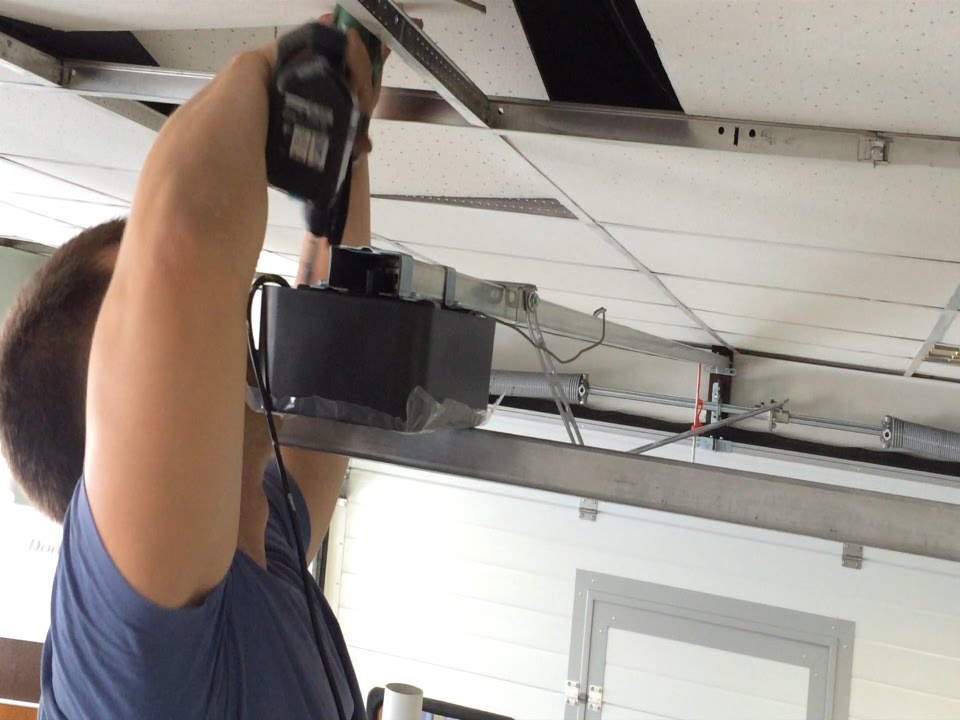

Kako prilagoditi pogon in prilagoditi vzmeti
Bodite pozorni na delovanje pogona, če se vrata dobro odpirajo ročno, vendar pride do motenj pri delovanju avtomatike. Če želite to popraviti, postavite vrata v srednji položaj in izklopite napajanje. Pritisnite gumb za pogon, ga držite, vklopite - lučka mora večkrat utripati. Večkrat pritisnemo na gumb, nato pa se vrata začnejo premikati in ustavijo v končnem položaju.
Vzmet se prilagodi, če se vrata težko samodejno ali ročno odprejo. Za uskladitev nezavite spirale odvijte objemke in jo zavrtite za več obratov, pri čemer pazite, da je ne zategnete preveč. Raztrgano ali deformirano vzmet je treba zamenjati.
