Izdelava drsnih vrat - postopek

Drsna vrata so kompaktno nameščena v ograjo mesta, pred njimi ni prostora za odpiranje vrat. Platno se premika po valjčnih nosilcih vzdolž ograje, medtem ko oseba ne uporablja veliko truda. Lastniki domov naredijo svoja drsna vrata, da prihranijo denar. Zasnova ščiti prostor pred vstopom, ne glede na mehansko ali avtomatsko odpiranje.

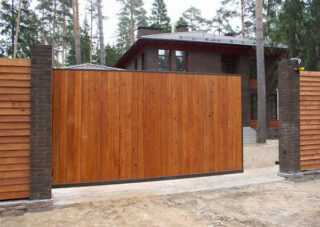

Splošne informacije o drsnih vratih

Prehod je organiziran s kovinskim okvirjem z okrasnim vložkom ali oblogo. V temelj se namesti dva nosilna nosilca, nanju pa se na dnu okvirja namesti vratna konstrukcija s profilnim nosilcem (nosilnim).

Kolesa so popolnoma skrita v spodnjem kanalu, tako da izdelek izgleda lepo od znotraj in od sprednje strani. Platno se premika levo ali desno vzdolž ograje.Obstaja zasnova drsnih vrat, ko se 2 lista premikata od sredine.

Metode odpiranja:

• mehansko - lastnik premakne krilo ročno;
• avtomatsko ali električno - konstrukcija ima električni pogon, platno se krmili z gumbom na bazni postaji ali daljinskim upravljalnikom.

Obstajajo sistemi z namestitvijo zgornjih valjev. Krilo se premika po konzolnem nosilcu, ki se nahaja nad odprtino. Pomanjkljivost sheme je, da omejuje višino mimo vozečih vozil.

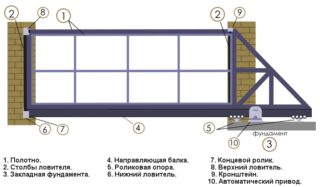

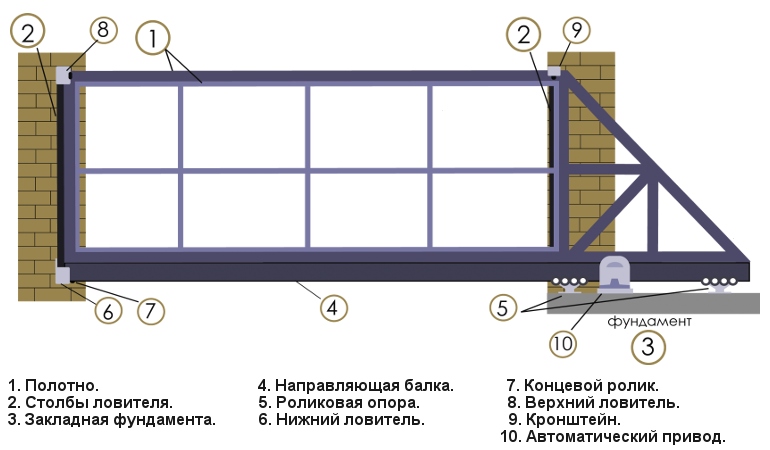

Načelo oblikovanja

Običajno je platno razdeljeno na del, ki je viden z ulice (ščit) in pomožni del, ki drži vrata zaprta (steblo). Platno je pritrjeno na posebno oblikovan kotalni nosilec. Izdelujejo zasnovo s spodnjimi valji, zgornjimi ali dvema nosilcema valjev hkrati. Sistem vključuje lovilce, ki so pritrjeni na steber ali drog.

Valjčni vozički so varno pritrjeni z varjenjem ali vijaki na močnostni nosilec, betoniran v jami. Vrata lahko postavite v platno ali pa jih zagotovite ločeno v istem slogu kot vrata. Steblo je pravokotno ali trikotno. Prvi tip je zašit na enak način kot vidna tkanina, tako da krilo izgleda kot poln pravokotnik.

Ta oblika se uporablja za široka vrata z odprtino 4 m, narisana s pravokotnim steblom, ki omogoča namestitev dvojnega kompleta podpornih koles na vrhu.

Prednosti in slabosti drsnih vrat

Zunanje konstrukcije so stabilne, saj ni vodoravnih in navpičnih tečajev, na katere je zasnovana obremenitev. Masa platna se prenese na podlago, zato se zanesljivost sčasoma ne zmanjša, ne glede na negativne dejavnike.

Druge ugodnosti:

• kompaktno odpiranje;

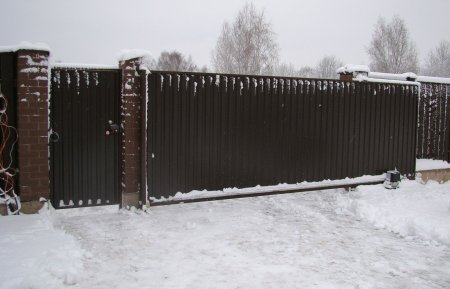

• neodvisnost od snežnih zametov;
• enostavnost gibanja in tihost;
• vzdrževanje širokih odprtin;
• možnost uporabe katerega koli šiva v notranjosti;
• enostavno vzdrževanje med delovanjem.

Slabosti so, da imajo široka in visoka platna visoko vetrovnost, zato je zasnova izdelana z rezervo varnosti. To dosežemo z ureditvijo močne podlage in namestitvijo močnostnega okvirja. Pomanjkanje trdnosti teh struktur zmanjšuje zanesljivost zložljivih vrat.

Če pride do napak pri izračunih, bo krilo povešeno ali poševno.

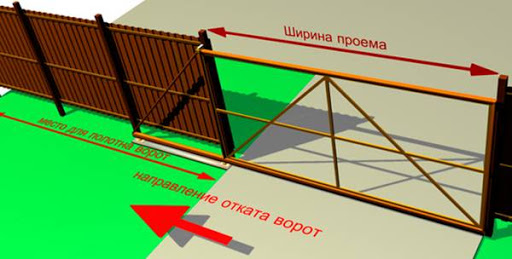

Za premikanje platna vzdolž ograje v notranjosti boste potrebovali 5 - 8 metrov prostega prostora brez predmetov, zgradb in nasadov.

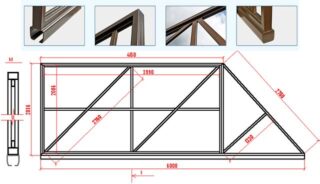

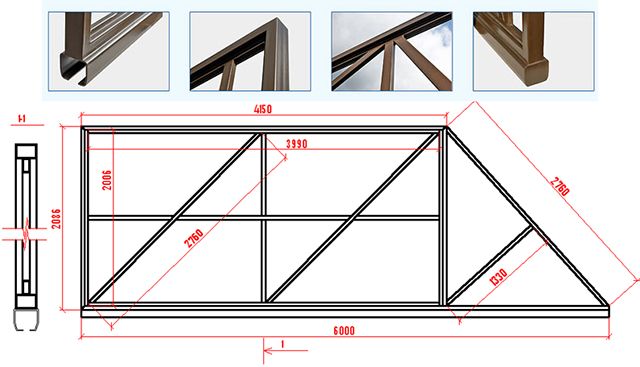

Risbe in diagrami

Na internetu je veliko navodil po korakih z risbami za drsna vrata, ki jih naredi sam, vendar je bolje ustvariti individualni diagram, ki se uporablja za posebne pogoje, material in razpon.

Informacije, navedene na risbah in diagramih:

• skica lokacije stebrov, temeljev, kril glede na širino in višino;
• povečani sklepi in povezave;
• dimenzije vseh strukturnih elementov;
• oznake tal, robovi podlage, stojala, vrh platna;
• materiali vseh delov, stojala, tirnice, platna.

S pomočjo diagrama lahko kadar koli med montažo razjasnite lokacijo in razmerje elementov, primerjate njihove velikosti in vidite, kako narediti spoj. Mere na risbi pomagajo izračunati količino materialov za izdelavo vrat in sestaviti zaporedni seznam del.

Standardne velikosti

Širina prehoda je zelo pomembna, zato so izračuni izvedeni pravilno, da se izognemo izkrivljanju in ne zapravljamo denarja za nakup nepotrebnih gradbenih materialov.Optimalna širina se ne razlikuje preveč od velikosti razpona, ki ga morajo pokrivati. Na primer, če je širina 4 m, se temu parametru doda še 200 mm. Če želite ustvariti protiutež, dodajte 1,5 - 1,6 dolžine razpona.

Priljubljene velikosti so: 3.0; 3,5; 4,0; 5,0 in 6,0 metrov. Največja širina izdelanega prehoda doseže 12 metrov. Glede višine ni posebnih omejitev, vendar je treba upoštevati težo konstrukcije. Teža krila vpliva na izbiro avtomatizacije, močnejša je naprava, višja je njena cena.

Teža vratnega krila v razponu 6 m je približno 600 kg, številka se razlikuje glede na material. Minimalna teža drsnega krila 4 m odprtine bo v območju 300 – 400 kg. Takšni kazalniki se upoštevajo pri izbiri moči valjev in avtomatskih naprav.

Nianse oblikovanja

Načrtovanje se začne z izbiro primernega dizajna.

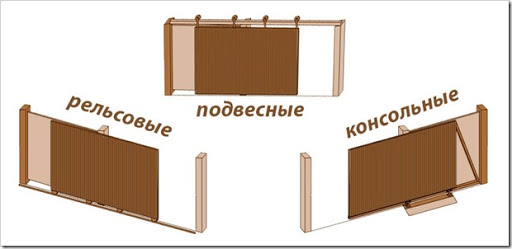

Obstaja več vrst povratnih sistemov:

• obešanje;
• konzola;
• stran

Prva vrsta je najpreprostejša, pri kateri je nad razponom nameščen vodilni nosilec s kolesi za premikanje platna. Ta vrsta sheme ni bila široko sprejeta zaradi omejitev višine.

Pri mobilnih modelih se valji vrat vozijo po kanalu na tleh. Shema je zanesljiva, vendar zahteva redno čiščenje prog pred snegom, ostanki in ledom.

V konzolnem sistemu je vodilo nameščeno na okvir tako, da ne omejuje velikosti višine v razponu, krilo pa se premika nad tlemi. Kolesca so nameščena v profil, ki je pritrjen na notranji strani samega krila. Za oblogo oblikujejo valovite plošče, kovino, les.

Izbira materialov za drsna vrata

Vrata ščitijo notranji prostor dvorišča pred posegi, zato mora material obloge vzdržati udarce in druge obremenitve.Okvir platna je izdelan iz kovinske cevi, oporniki in diagonale krila so izdelani iz podobnega materiala. Za polnjenje uporabite kovino debeline najmanj 2 mm ali uporabite profilirane plošče, prevlečene s cinkom ali barvane s polivinilnimi spojinami.

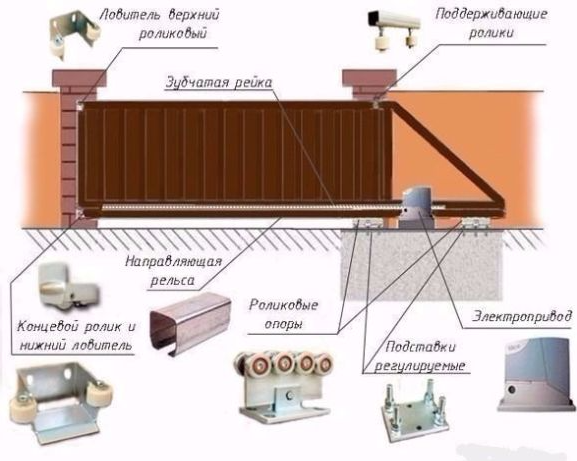

Od dodatkov boste potrebovali:

• profil za vodilni nosilec;
• valji;
• voziček za kolesa;
• lovilci;
• končni valj;
• prijemalna naprava;
• škrbina;
• avtomatski krmilni komplet.

Polnilo so lahko lesene deske ali sendvič plošče. Kot valjčna greda se uporabljajo kanal, T-žarek, I-žarek in kotniki.

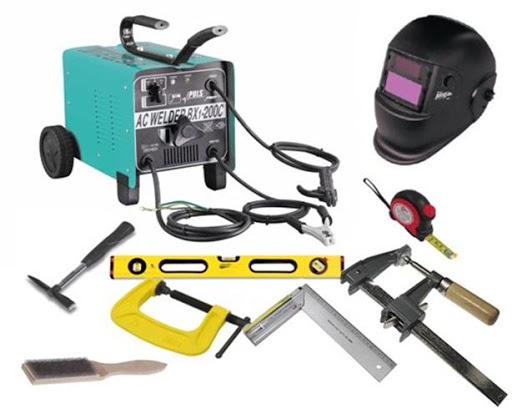

Potrebna orodja za delo

Skoraj vsi, ki se ukvarjajo z gradbenimi deli, imajo opremo za izdelavo in montažo kovinskih konstrukcij;

Komplet orodja:

• Lopata, bajonet in lopata lopate, gladilke, vedra, nosila;
• mlinček z jeklenim krogom in čistilno ploščo;
• betonski mešalnik;
• varjenje in potrošni material;
• izvijač, vrtalnik;
• stopničasta lestev;
• raven, navpična linija, gradbeni kvadrat, merilni trak od 5 m;
• kladivo, klešče, jedro.

Orodje za vkopavanje je potrebno za pripravo luknje za temelj in jarek za polaganje električne napeljave. V betonski mešalnik vlijejo cement, pesek in drobljen kamen.

V vsakem posameznem primeru se lahko seznam naprav poveča. Na primer, če so v tleh korenine grmovja ali dreves, boste dodatno potrebovali sekiro.

Navodila za samostojno izdelavo

Zasnove in stopnje se lahko razlikujejo, zato so priporočila dogovorjena za posebne pogoje.

Glavne faze dela:

• oblikovanje, risanje risb, diagramov;
• štetje in nabava materiala;
• zemeljska dela;
• betoniranje;
• varjenje konzolnega sistema in okvirja;
• montaža vratnega krila, čiščenje šivov;
• namestitev gotovih vrat in montaža okovja;
• namestitev avtomatizacije.

Vsa dela pri sestavljanju drsnih vrat na valjih lahko opravite z lastnimi rokami, razen varilnih delov. Pri izbiri dolžine rezila upoštevajte, da bo majhno steblo povzročilo padec ene strani rezila, ko bo odprto. Tega dela ni priporočljivo obteževati z utežmi. Če naredite veliko razdaljo med vozički, se bo obremenitev koles povečala, vodila se bodo deformirala ali pa se bodo njihove police upognile.

Montaža stebrov

Prečni prerez stebrov je izbran glede na težo vrat. Ločeno se upoštevajo teža zaključnega materiala, teža okovja in avtomatizacija. Če dobimo veliko vrednost, se izdelata dve platnu.

Luknje za stebre se izkopljejo do globine 1 - 1,2 m, vendar se upošteva globina zmrzovanja tal. Pri kopanju se stene krušijo, zato je opaž izdelan iz poljubnih desk. Na dno položimo podlago iz drobljenih kamnov in jo prelijemo z vodo. Istočasno so dobavljene in položene žice za avtomatizacijo, ki so skrite v vodovodni cevi na globini 60–80 cm. Zgornji konec cevi s štrlečimi kabli je prekrit s polietilenom.

Za stebre uporabite kvadratno cev 80 x 80 ali 100 x 100 mm. Za stabilnost na podzemni del regala se križno privarijo kosi armature dolžine 20 mm, ki se nato betonirajo. Zgornji del stebra je pokrit, da preprečite uhajanje vode v notranjost.

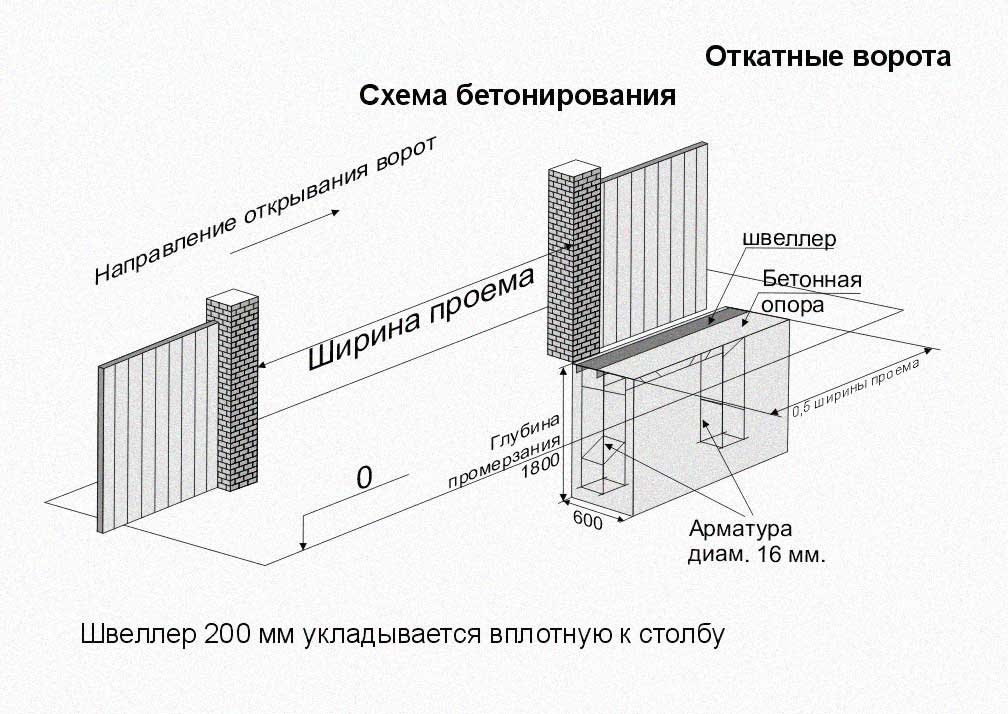

Postavitev temeljev

Obremenitev vetra, ki deluje na platno, se prenaša tudi na temelj, zato je temelju posvečena pozornost. Po vlivanju betona uporabite vibrator, da odstranite vse zračne mehurčke.

Delitev dela po korakih:

• priprava zemljišča na gradbišču (odstranjevanje ostankov, izravnava);
• kopanje jarka od enega do drugega stebra;
• zasip peska in gramoza (10 oziroma 15 cm);
• varjenje ali pletenje armaturne kletke;
• vlivanje betona.

Cement, pesek in drobljen kamen vlagamo v beton v razmerju 1:3:5. Pri polaganju mešanice se uporabljajo gladilke in lopate za porazdelitev mase med armaturnimi palicami.

Beton dobi polno trdnost v 28 dneh, konstrukcijo pa lahko sestavite v 7 do 10 dneh. Površino betona je treba skrbeti - prekriti z žagovino in zaliti z vodo 2-krat na dan.

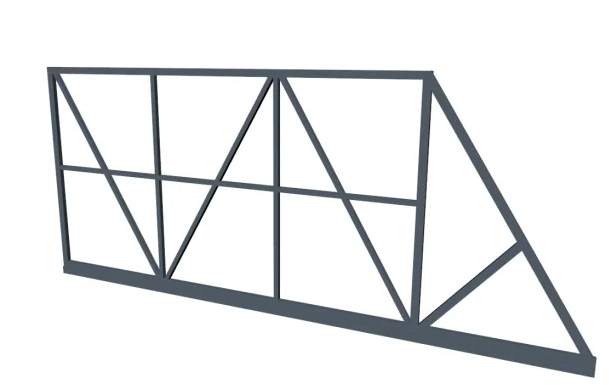

Izdelava krila

Jeklene cevi za okvir so rezane. Kose, ki se stikajo v vogalih, odrežemo pod kotom 45°, tiste, ki se stikata v črki T, pa pod kotom 90°. Takšne nianse se upoštevajo pri rezanju. Odseki so očiščeni rje in razporejeni v skladu z montažno shemo.

Pri varjenju ne uporabljajte neprekinjenega šiva, ampak naredite točkovno povezavo, da se okvir ne premika. Po preverjanju vseh parametrov zvarite z enim šivom.

Varilne površine so brušene z brusilko in brusilno ploščo, kovina pa je premazana s temeljnim premazom za preprečevanje korozije. Na stopnji varjenja je okvir ojačan s pravokotnimi elementi.

Na vogalih spojev se uporabljajo šali - jekleni pravokotniki ali trikotniki njihove pločevine. Steblo na eni strani okvirja je ojačano z ojačitvenim rebrom, tako da tvori simetralo pravega kota.

Namestitev konstrukcije

Konzola je privarjena na dno okvirja. Gumijasti čepi so nameščeni na njegovih robovih, da preprečijo vstop listja in smeti v notranjost. Mere gredi so odvisne od dolžine vrat, debelino je treba vzeti po izračunu. Preverite enakomernost tirnice, da zagotovite enostavno premikanje.

Razmik med vodilom in valjem mora biti 1 mm. Večja reža bo povzročila "kljuvanje" rezila med premikanjem, majhna reža pa bo povzročila zagozditev med delovanjem.Pokrov iz kotnika ali kanala je pritrjen na nosilni drog vrat.

Spodnji in zgornji lovilec sta pritrjena na trak. Valji (ki podpirajo voziček) so nameščeni na vgrajen nosilec v temelju. Na voziček je nameščena konzola in nastavljeno je delovanje lovilcev. Nato namestijo armature, namestijo in priključijo avtomatsko krmiljenje.

Pravila delovanja

Če med delovanjem pride do tujih zvokov ali hrupa, prenehajte uporabljati krilo in poiščite razloge. Pri odpiranju platna se ne trudite veliko, premikajte ga enakomerno, brez trzanja. Prepričajte se, da med premikanjem na območju delovanja ni ljudi ali živali ter tujih predmetov.

Vodila, po katerih se premikajo valji, se redno čistijo; Ne dotikajte se gibljivih delov vrat med premikanjem ali ko stojite z vklopljeno elektriko. Drgne dele mehanizma pravočasno mažemo, vrata pa pregledamo enkrat letno.

Če so na vratih vrata, morate zagotoviti dodatno varnostno napravo, ki bo preprečila premikanje vrat, ko gredo ljudje skozi. Pred uporabo avtomatizacije se prepričajte, da sta ključavnica in zapah odprta in ne ovirata gibanja. Ne morete preprečiti mehanskega zdrsa rezila - to bo povzročilo zlom ali poškodbo.
