Pravila za gradnjo hiše s kovinskim okvirjem

Železni okvir na dnu konstrukcije bo pomagal zgraditi zanesljivo in trajno ohišje. Hiše iz kovinskih okvirjev so bile prej zgrajene za industrijske namene, v njih so bile trgovine in skladišča zaradi visoke toplotne prevodnosti jekla. Sodobne okvirne zgradbe na osnovi železnega okvirja tekmujejo z lesenimi zgradbami, saj proizvajajo različne vrste toplotnih profilov in izolacije. Hiše so zgrajene v visokotehnološkem, modernem slogu ali uporabljajo klasični žanr.

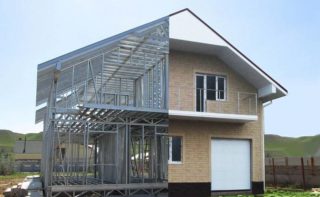

Kaj je hiša s kovinskim okvirjem?

Več kot polovico stanovanjskega sklada v Kanadi, ZDA, Evropi, Skandinaviji in na Finskem predstavljajo okvirne hiše iz kovinskih profilov.

V zasnovi stavbe:

• vrstice navpičnih stebrov;
• horizontalne gredice;
• oporniki;
• sistem špirovcev;
• pritrdilni elementi;
• toplotnoizolacijsko polnilo.

Okvir je sestavljen iz pocinkanih profilov različnih oblik in presekov. Izdelani so v toplotno obstojni izvedbi in preprečujejo nastanek hladnih mostov ter nastanek kondenznih kapljic.Tehnologija lahkih jeklenih konstrukcij zagotavlja zanesljivost in kakovost gradnje. Za trdnost so znotraj profilov nameščena ojačitvena rebra.

Cinkova prevleka ščiti pred agresivnimi atmosferskimi vplivi in ​​s tem preprečuje nastanek korozije. Jekleni okvir sčasoma ne poči, se ne boji škodljivcev in je požarno varen.

Zunanja obdelava je izvedena z ometom, obrnjeno opeko, oblogo in plastiko. Streha je pokrita s strešniki, valovito pločevino in pocinkano jeklo.

Značilnosti hiš s kovinskim okvirjem

Pri tlorisih takih objektov ni omejitev, ni pa več mogoče preurejati hiše, zgrajene iz jeklenih konstrukcij. Posebnost je v tem, da je celoten okvirni sistem stavbe sestavljen iz železnih konstrukcij, katerih debelina stene in parametri preseka so odvisni od obremenitev.

Hiša je sestavljena iz več slojev, ki imajo različne namene in funkcije:

• nosilni sloj predstavljajo jeklene letve, ki prevzamejo obremenitve in jih enakomerno prenesejo na temelj;
• notranja - nameščena za lažjo namestitev 9,5 mm g/kartona (debeline), da se zagotovi podlaga za oblogo;
• sprednji - namenjen zunanjim oblogam in ustvarja prostorski viseči okvir;
• izolacijski - predstavljajo ga izolacijske plošče iz organskih ali anorganskih materialov.

Cena hiše iz kovinskega ogrodja vključuje ceno projektiranja, gradbenega materiala, opravljenega dela, stroške strojev in energije. Pri nakupu standardne hiše za montažo se bodo stroški zmanjšali zaradi odprave individualne zasnove. Posledično je cena hiše s kovinskim okvirjem na enaki ravni kot stavba z lesenim okvirjem.

Prednosti in slabosti stavb

Progresivna tehnologija lahkih okvirnih zgradb z uporabo jeklenih profilov ima veliko pozitivnih vidikov, zaradi katerih je priljubljena. Prva med njimi je hitrost dela pri vgradnji konstrukcij od temeljev do strehe zaradi nizke delovne intenzivnosti posameznih montažnih procesov. Tipični profili imajo standardne spoje, zato so povezani s šablonsko metodo.

Druge opažene prednosti:

• moderna zunanjost stavbe;
• majhna ekipa sestavljavcev;
• enostavnost notranje in zunanje dekoracije zaradi premišljenih podrobnosti okvirja;
• brez krčenja, ni potrebe po masivnem temelju;
• ekonomično hišo je enostavno ogrevati;
• togost in trdnost konstrukcije;
• dolga življenjska doba (približno 100 let).

Hiše iz kovinskih konstrukcij je mogoče enostavno obnoviti brez visokih stroškov. Okvir lahko prenese seizmično aktivnost do 9 točk. Gradbena dela se izvajajo v različnih obdobjih leta.

Pomanjkljivosti vključujejo dejstvo, da hišo sestavljajo strokovnjaki ali pa se delo izvaja pod njihovim nadzorom. Napake med montažo zmanjšajo kakovost in povzročijo prezgodnjo okvaro.

Vrste jeklenih profilov

Za proizvodnjo uporabljajo konstrukcijsko lahko kovino, iz katere so izdelani tankostenski profili. Material je zaščiten pred korozijo s plastjo cinka.

Uporabite metodo:

• vroče pocinkano;
• hladna obdelava.

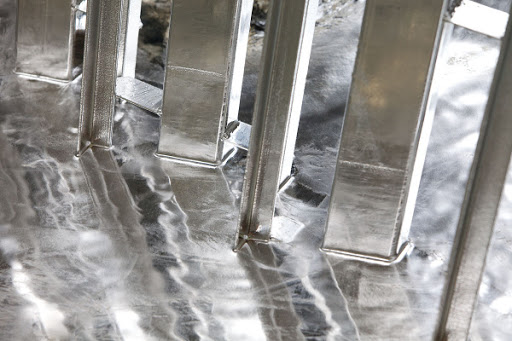

Pri vroči metodi je jeklo potopljeno v tekoči cink, proces pa poteka pri +460°C. Cink reagira s površino likalnika in dobimo obstojen sloj debeline do 120 mikronov.Zaščita je odporna na mehanske sile in kisline ter alkalije v atmosferi.

Pri hladni metodi je jeklo prevlečeno s proizvodi na osnovi cinka. Razlikujemo med galvanskim nanosom in temeljnim premazom, ki vsebuje cink.

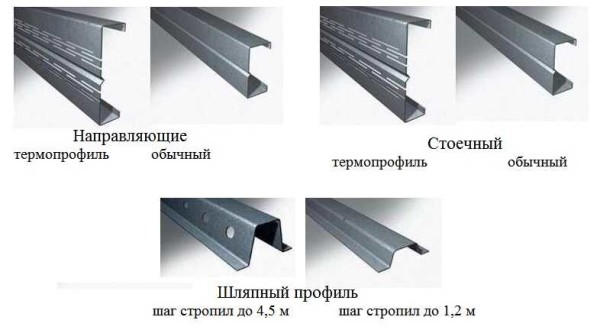

Vrste uporabljenih valjanih profilov:

• vodniki;
• klobuki;
• v stojalu

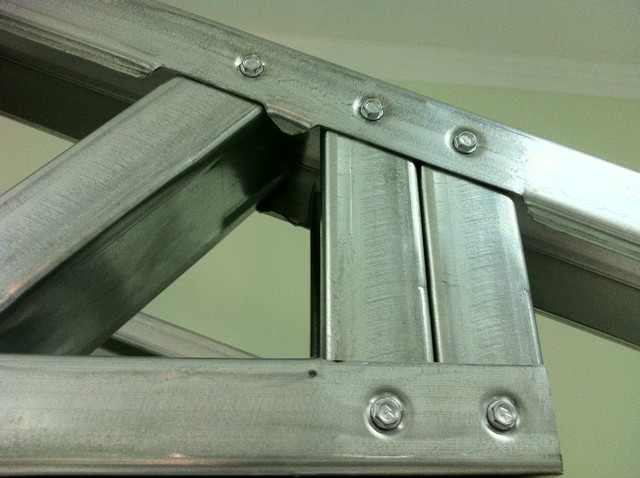

Tramovi in ​​gredi se uporabljajo za pokrivanje stropa in tal, pa tudi za sestavljanje špirovske konstrukcije kovinskega okvirja za hišo. Deli okvirja so povezani s samoreznimi vijaki, zakovicami in vijaki. Včasih se uporablja metoda uporovnega varjenja. Pogostejši so profili v obliki Z, C, U-oblik.

Poleg tankostenske valjane kovine se uporabljajo povezovalni deli, letve in drugi strukturni elementi. Termoprofil uvrščamo med energetsko varčne gradbene materiale.

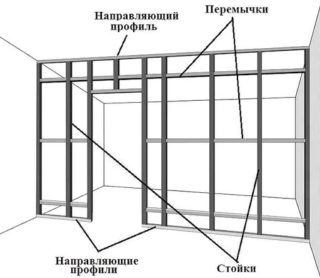

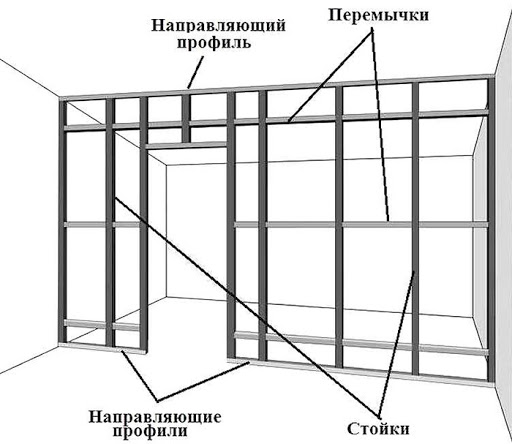

Vodniki

Proizveden v obliki nosilca v obliki črke U za izdelavo vodoravnih povezav za montažne elemente kovinskega okvirja za dom. Obstajajo vodila navadnega tipa in toplotni profili s perforacijo.

Pri namestitvi se uporabljajo preprosti:

• vodilni elementi za plošče notranjih in zunanjih sten;
• dodatni elementi v sistemu pokrivanja žarkov;
• vozlišča v strukturi okvirja;
• preklade pod okni;
• stenski pritrdilni elementi;
• črte na C-profilu.

Termoprofilni elementi se uporabljajo kot nosilni okvir za notranje predelne stene, stropove in stene ter v nosilnih sistemih za poševne strehe in hangarje. Vgrajeni so v konstrukcijo kovinske okvirne hiše nizkih in visokih nadstropij. Izolirani profili se uporabljajo v zunanji plasti konstrukcije stavb, krepijo šibke točke strehe (v bližini cevi, izhodov prezračevalnih kanalov).

Montaža na stojalo

Ponudba vključuje nosilce v obliki črke C visoke togosti, zasnovane za navpično namestitev. Uporablja se za vgradnjo nosilnih opornikov in opornikov v okvirje različnih konfiguracij. Vezi zaznavajo glavne vzdolžne navpične sile, zato zanje veljajo največje zahteve glede nosilnosti.

Enostavni profili brez izolacijskih plasti se uporabljajo v naslednjih primerih:

• namestitev regalov v liniji notranjih in zunanjih sten;
• kot stolpci;
• v obliki glavnih povezav v sistemu medetažnih stropov in špirovske konstrukcije;
• za izdelavo opornikov in pasov za rešetke in špirovske sisteme;
• v obliki stenskih tramov in gred;
• za ojačitev strešnih gred v obliki montažnih konstrukcij.

Regalni toplotni profil ima perforirane vložke in se uporablja za vgradnjo navpičnih elementov kovinske hiše (špirovci, stojala, prekrivni nosilci in nosilni nosilci).

klobuki

Takšne komponente sistema kovinskega okvirja se uporabljajo kot analog standardnih lesenih oblog. Izdelek ima značilen prerez in je izdelan iz tanke jeklene pločevine v enem kosu z luknjami v obliki perforacij. S prašnim lakiranjem in galvanskim cinkanjem ščitijo izdelke pred korozijo.

Sorte klobukov so razvrščene glede na njihove lastnosti, ki so navedene v spremnih dokumentih:

• širina letala;
• stranska višina;
• vrsta barvanja;
• dolžina

Izdelki se proizvajajo v dolžini 0,5 - 12 m, debelina stene je 0,5 - 2,0 mm, višina police pa se giblje med 20 - 61 mm. Letve se uporabljajo za montažo obloge z naklonom špirovcev 0,6 - 4,5 mm. Montaža kontra rešetke se pogosto opusti zaradi...perforacija na površini spodbuja prezračevanje in ni potrebe po prezračevalni reži.

Material se ne uniči zaradi kondenzacije in prenese lahke in težke kritine, pomembna pa je višina lamel.

Navodila za gradnjo hiše iz kovinskega profila z lastnimi rokami

Brez izkušenj in posebnega znanja je zelo težko zgraditi konstrukcijo kovinskega okvirja. Navodila so namenjena ljudem, ki imajo veščine sestavljanja takšnih konstrukcij ali bodo delali v skupini z izkušenimi delavci.

Tankostenski materiali, ki se uporabljajo za podporo hiše, zahtevajo zanesljivo pritrditev vseh jeklenih profilov. Za pritrditev ohišja se uporabljajo ojačitvena rebra. Na stebre in prečke bodo nameščeni okvirji oken in vrat, zato morajo biti te povezave čim bolj močne in stabilne.

Faze gradnje stavbe:

1. namestitev temeljev;
2. montaža okvirja in namestitev strešnih elementov;
3. izolacija vertikalnih in horizontalnih ograj.

Po končani namestitvi okvirja so fasada, pediment in stranske stene obložene. Izolacijski sistem uporablja hidroizolacijo, ki preprečuje zmočenje zaščitnega materiala.

Struktura temeljev

Uporablja se plitka vrsta podlage. Izberite stebrasto možnost, naredite monolitni trak iz betona ali uporabite pilote. Za tračni temelj je izdelan togi vodoravni okvir, ki omogoča prerazporeditev sil v šibkih in nestabilnih tleh.

Stebričasti temelj je izdelan skupaj z nosilnim okvirjem, njegovi elementi pa so togo povezani s posebnimi nosilnimi deli.Stebri so izdelani iz armiranega betona, opeke (silikata), uporabljajo se montažni monolitni izdelki. Na pilotih je izdelana rešetka z nosilnimi kovinskimi gredami.

Temelj se izbere po preučitvi kakovosti tal na področju gradnje. Upoštevajte globino zmrzovanja tal in nivo dvigajoče se tekočine v tleh. Za nestandardne zgradbe se zbirajo obremenitve, da se ugotovi skupna količina, ki deluje na temelj.

Standardni projekti že imajo izračune, vendar za nestandardno postavitev morate naročiti posamezen projekt, tako da lahko temelj prenese težo hiše skupaj s streho.

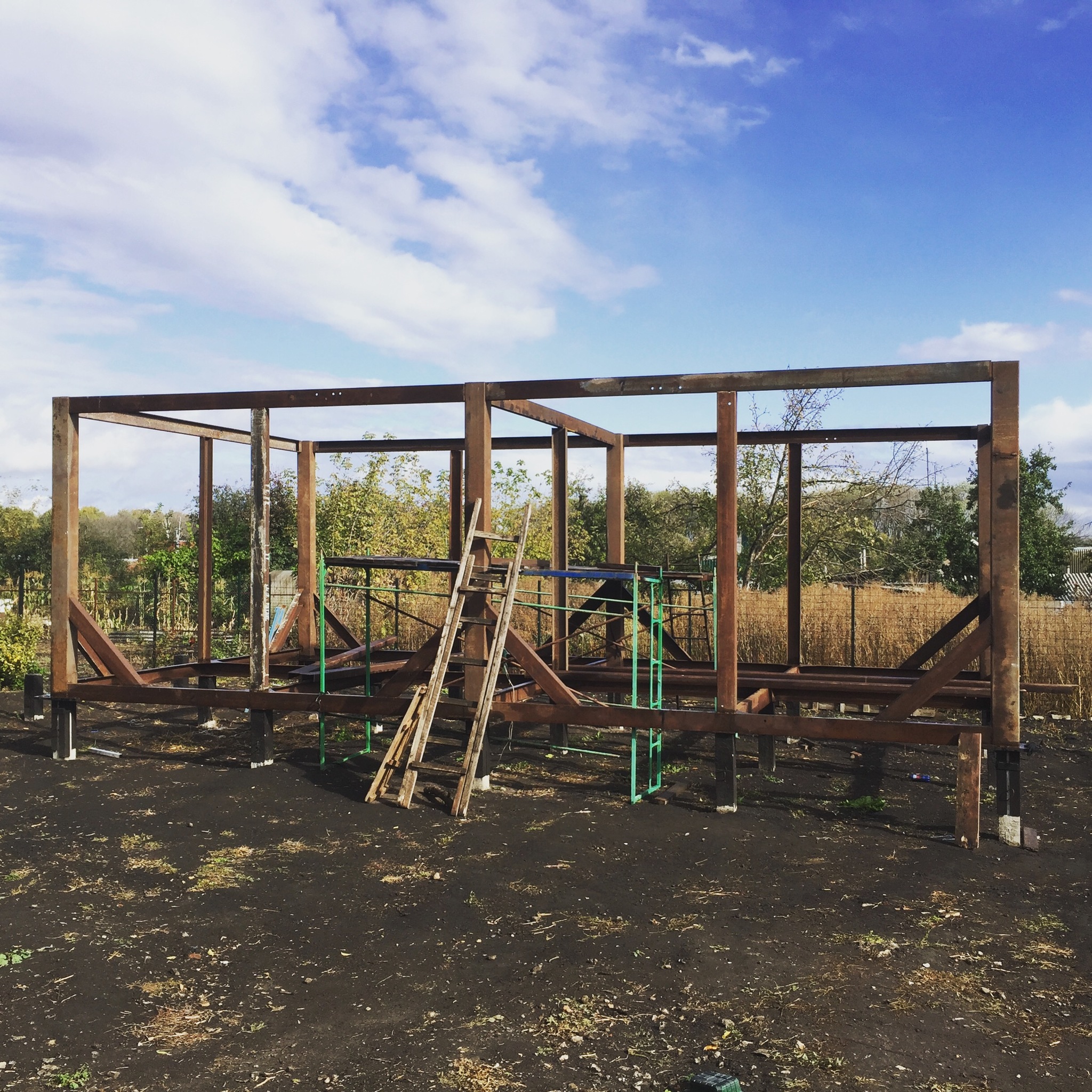

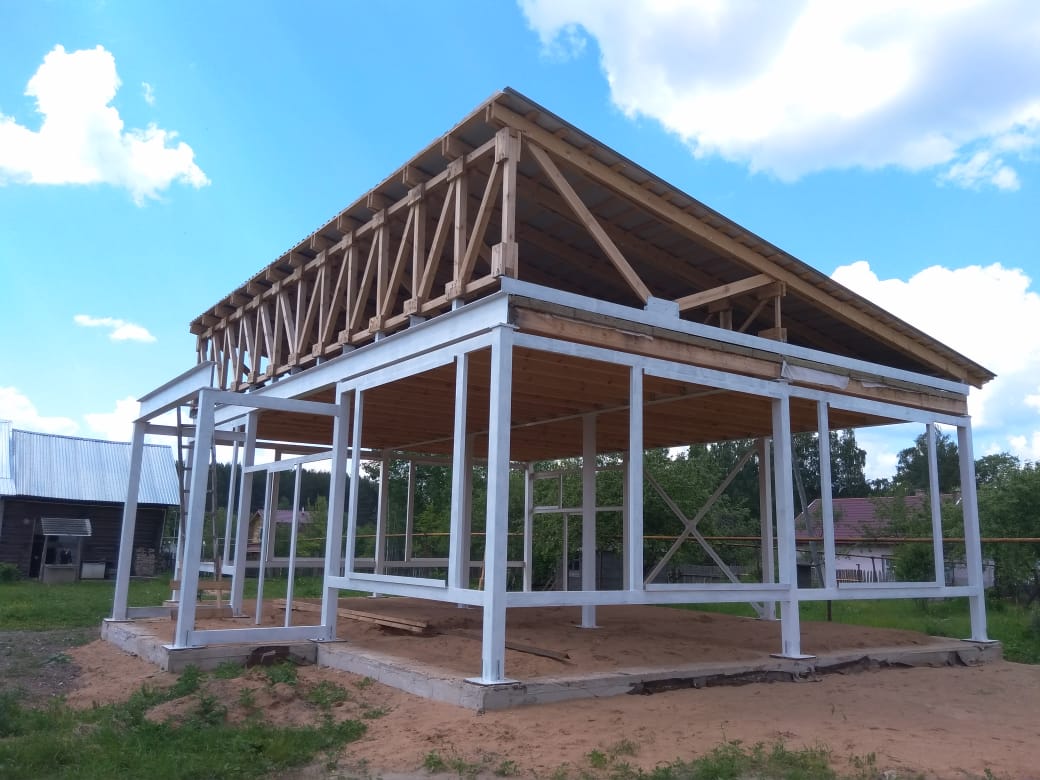

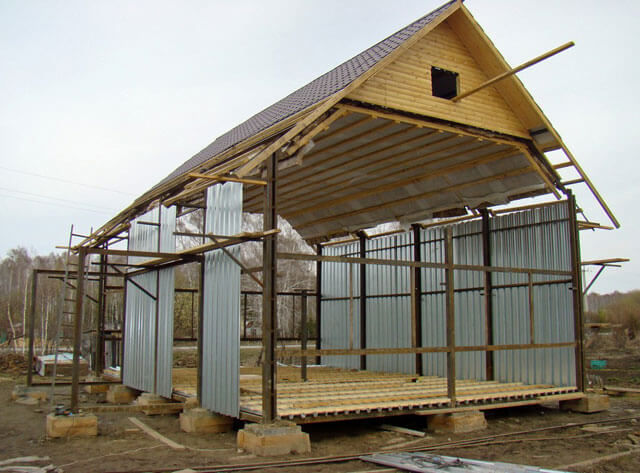

Montaža okvirja in namestitev strehe

Togost okvirja se ustvari, če se upošteva prostorska geometrija. Pri postavljanju stojal, opornikov in drugih navpičnih elementov se za nadzor uporablja navpična linija ali laserski nivo. Označevanje mest namestitve se izvede z nivojem, pri čemer se ohranijo prave kote in višinske oznake. Horizontalnost prečnih elementov se nadzoruje z gradbeno ali vodno gladino.

Delovni nalog:

• zunanje ograje so izdelane s perforiranimi stebri, notranje so obložene z mavčno ploščo, če to dopuščajo požarne zahteve objekta;
• višina stropa je nastavljiva do 4,0 m;
• stropi med etažami so izvedeni s profiliranim tlakom na pocinkanih tramovih, so dodatno zvočno izolirani in izolirani;
• če je razpon večji od 4,8 metra, so nosilci izdelani tako, da pokrijejo del takšne vrzeli;
• Obloga je izdelana vzdolž špirovskih povezav rešetk s klobučnim profilom.

Podlaga iz penastega traku je položena med dvojne čepe zunanje stene, da prepreči vstop mraza skozi režo.

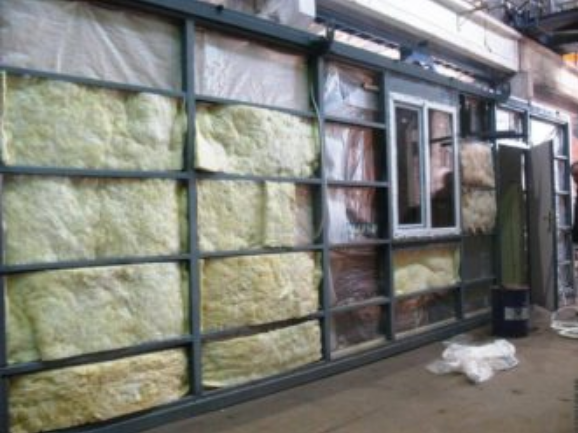

Izolacija okvirno-kovinske hiše

Zaščitni materiali so položeni v zunanje ograje v mejah višine prečnega prereza členov okvirja, prekriti s filmi na obeh straneh. Zunanja obloga je izvedena v obliki prezračevane fasade z uporabo polistirenske pene ali mineralne volne.

Postopek dela za izolacijo:

1. Vse votline znotraj kovinskih regalov, gred in opornikov so zatesnjene s peno.
2. Notranjost sten je prekrita s filmom za parno zaporo, na zunanji strani pa je za zaščito pred vetrom pritrjen debel celofan.
3. Za namestitev mineralne volne potrebujete pregrado g/karton;
4. Vrzel med ploščami je napolnjena z izolacijo, odrezani kosi so pritrjeni na izbokline strojne opreme, jih prebijajo skozi material in pritiskajo volno na steno.

Brizgana izolacija je trpežna in omogoča izolacijo znotraj in zunaj. Po nanosu se volumen poveča in vse razpoke so zaprte. Visoka hitrost brizganja zmanjša čas izolacije, za delo se uporablja naprava, ki dovaja mešanico pod pritiskom. Naloga operaterja je narediti enakomeren sloj in pokriti celotno površino brez vrzeli.
