Samostojna gradnja ograje iz valovitih plošč: delovni nalog

Zanesljiva in trpežna ograja - težko premagljiva za prestopnike in neprozorna za radovedne oči - je obvezen atribut podeželske hiše ali koče. Ograja iz valovitih plošč, ki jo izdelate sami, izpolnjuje glavne zahteve za ograje. Obstaja več gradbenih odtenkov, ki jih je treba strogo upoštevati.

Prednosti in slabosti zasnove

Valovita plošča je priljubljen material za izdelavo ograj. To je posledica pozitivnih lastnosti jeklenih plošč:

• nizka cena;
• enostavnost namestitve;
• različne barvne možnosti, vključno z vzorci;
• lahkotnost, torej zmanjšane zahteve za temelje;
• visoka zaščita pred korozijo;
• različne velikosti po dogovoru z dobaviteljem;
• razpoložljivost na prodajnih mestih;
• odpornost na sunke vetra, ob upoštevanju pravil namestitve;
• minimalen napor med vzdrževanjem - polimerne barve ne zbledijo na soncu, razen letnega barvanja ograje.

Številne prednosti ne izključujejo slabosti:

• material zlahka poškodujejo vandali, saj debelina pločevine redko presega 0,5 mm;
• pritrditev s samoreznimi vijaki je mogoče odviti, kar se odpravi z namestitvijo vsakega lista z več zakovicami;
• nepravilna zasnova in tehnologija pritrjevanja slabo prenaša sunke vetra;
• če je zaščitni sloj poškodovan, se rja hitro razširi;
• Kontinuirane obloge ne piha veter, ki povzroča stagnacijo zraka in bolezni kulturnih rastlin.

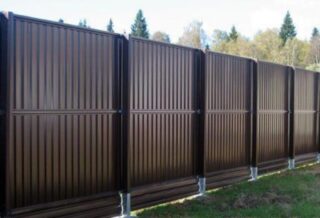

Obstajata dve možnosti za ograjo iz valovitih plošč:

• ograja z neprekinjenim polnjenjem;
• sekcijski tip, ko so osnova stebri iz opeke ali kamna.

Končna odločitev se sprejme po analizi prednosti in slabosti materiala in možnosti oblikovanja.

Vrste valovitih plošč

Proizvajalec proizvaja izdelke v skladu s tehničnimi specifikacijami, ki jih določa GOST 24045-2016, ki se imenujejo "Upogibni profili iz jeklene pločevine s trapezoidnimi valovi za gradnjo."

Profili so razvrščeni po naslednjih kriterijih:

• namen;
• značilnosti jekla;
• dekorativni in zaščitni premaz;
• oblika in prečni prerez valovitosti - ukrivljeni del pločevine.

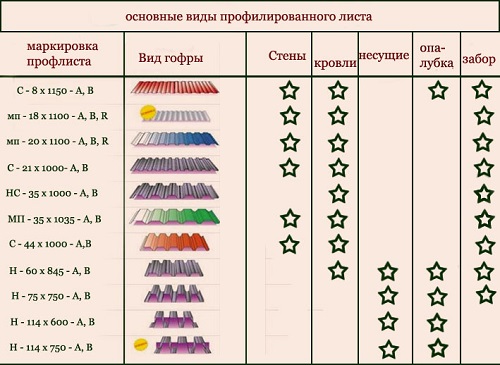

Glede na razvrstitev po namenu so profili označeni s črkami:

• H - nosilna strešna kritina, ki prenese težo izolacije;
• NP - za obloge jekleno-betonskih tal;
• NK - strešna kritina z nosilno in ograjno funkcijo;
• C - za stenske ograje;
• NS - za tla in stene.

Označevanje standardnih tovarniških izdelkov je sestavljeno iz alfanumerične kode.

Za gradnjo ograje sta pomembni prva in druga skupina:

• pismo z navedbo namena;
• skupina številk, ki označujejo geometrijske dimenzije.

Za ograje se najpogosteje izbere razred C, glede na najnižjo ceno celotne ponudbe.

Priljubljeni so:

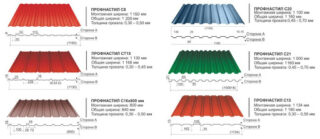

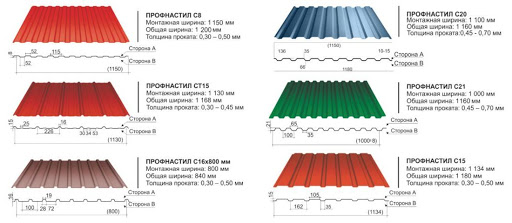

• S-8 - stenski profil z višino vala 8 mm, primeren za ograje do 1,5 m z majhnimi razponi do 2 m, pa tudi za začasne ograje;
• S-10 lahko prenese močne sunke vetra in težo snežnih zametov;
• S-14 in S-18 se uporabljata za visoke ograje z velikimi razponi;
• S-20 in S-21 zagotavljata največjo trdnost in odpornost konstrukcije proti vandalom.

Profili z oznako NS se redkeje uporabljajo zaradi visoke cene.

Barvna paleta listov po GOST mora ustrezati liniji RAL, kar zagotavlja enostavno izbiro elementa za zamenjavo poškodovanega.

Za zaščito pred korozijo so plošče obojestransko premazane z akrilatnimi, poliestrskimi ali epoksidnimi temeljnimi premazi. Sprednja stran preko temeljnih premazov je pobarvana s poliestrskimi, poliuretanskimi, akrilatnimi, polivinildenfluoridnimi (PVDF) ali PVC plastisoli.

Pogosto so izdelki zaključeni z dekorativnim premazom, ki posnema strukturo lesa ali kamna. Takšne ograje ne izgledajo monotono.

Hrbtne strani lahko obdelamo brez primerja, z uporabo poliestrskih ali epoksi emajlov.

Pripravljalna dela

Da bi gradnja ograje iz valovitih plošč s kovinskimi stebri potekala hitro, je treba vnaprej skrbno pripraviti.

Dela pri namestitvi ograje iz valovitih plošč z lastnimi rokami se začnejo s čiščenjem ozemlja. Odstranite plevel in gradbene odpadke. Pot mora biti ravna in ne sme povzročati naključnih padcev, zaradi česar bo rjuha zagotovo postala neuporabna.

Pri izravnavi tal upoštevajte, da je na območjih z naklonom en list nameščen 15–20 cm nižje od drugega.

Algoritem po korakih za pripravljalno delo:

1. Ozemlje označite z gradbeno vrvico, pri čemer se osredotočite na meje mesta, navedene v načrtu.
2. Svetilniki so izdelani na mestih, kjer so nameščeni nosilci. Zagotoviti je treba stebre in vrata.
3. Za vsako stran mesta se opravijo natančne meritve razdalje.

Na podlagi dobljenih dimenzij se pripravi skica oziroma diagram ograje, prehoda in vrat.

Izračun količine materialov in potrebnih orodij

Za izdelavo ograje z neprekinjenim polnilom boste potrebovali naslednje materiale:

• Profilirana cev s prečnim prerezom 60x60 mm za stebre in vrata je možna uporaba izdelkov okroglega prereza 50 mm in več. Osredotočite se na težo vrat in prehodov. Upoštevajte, da je potrebno prodreti v tla za 1,2-1,5 metra.
• Okrogla ali profilirana cev 40x60 ali 60x60 cm za vsako stojalo, dolžina mora omogočati prodor 1-1,5 v tla.
• Valovita plošča s skupno širino, ki je enaka dolžini ograje + 10%. Za ograjo z opečnimi stebri lahko izračunate natančno število listov. Pri izračunu se upošteva uporabna širina izdelkov, saj je pritrditev izvedena s prekrivanjem.
• Profilirana cev 20x40 ali 30x40 mm za hlode. Listi z višino do 180 cm so pritrjeni na 2 prečna mostička, čez 3 ali 4 - razdalja med vodoravnimi deli ne sme presegati 1 metra.
• Strešni vijaki ali slepe zakovice v razmerju 9 kosov na meter dolžine ograje, če so pritrjeni na 2 hloda, in 13 kosov, če so tri prečke.
• Cement, pesek in drobljen kamen glede na število nosilcev.

Za tračne temelje se izvedejo ločeni izračuni količine materialov za opaž, vlivanje betona in armature.

Za delo boste potrebovali:

• bajonetna lopata za kopanje lukenj (ali vrtalnik) in lopata za mešanje betonske malte (mešalnik za beton);
• gladilka, gladilka, posoda za raztopino;
• raven, navpična, tamper;
• varilni stroj, brusilnik, vrtalnik z nastavki, ki ustrezajo velikosti glave vijaka;
• čopič, protikorozijski premaz in barva za zunanjo uporabo;
• posebna naprava za držanje listov, če morate delati samostojno.

Za pritrditev valovitih plošč z zakovicami kupite posebno orodje in svedre s premerom 0,2–0,3 mm večjim od velikosti zakovic.

Priporočila za gradnjo

Po pripravi območja, nabavi materialov in nakupu orodja začnejo neposredno graditi ograjo.

Navodila po korakih so sestavljena iz več točk:

1. Oznake ozemlja.
2. Vgradnja podpor ali vlivanje temeljev z vgrajenimi stebri.
3. Montaža prečnih profilov.
4. Pritrjevanje valovitih plošč na tramove.
5. Izdelava vrat in prehodov.

Pred začetkom dela so vse kovinske cevi obdelane s protikorozijskim premazom in pobarvane z barvo za zunanjo uporabo.

Montaža podpornikov

Povečane so zahteve glede kakovosti namestitve nosilcev. Če je globina premajhna, lahko ograjo z visoko vetrovnostjo sunki vetra prevrnejo.

Posamezni stebri so zakopani najmanj 1,2–1,5 metra.

Delovni red je naslednji:

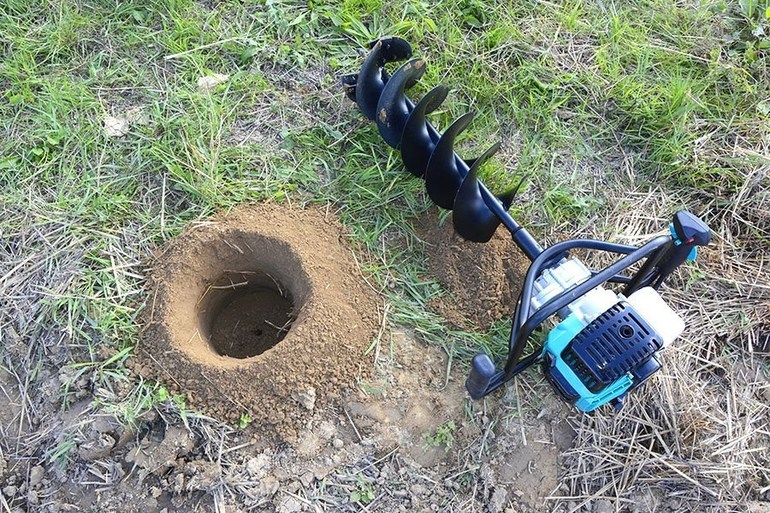

1. Natančno na označenem mestu izkopljemo luknjo globine 1,5 m, premera 15–20 cm, uporabimo bajonetno lopato ali vrtalnik. Bodite previdni na območjih, kjer so drevesne korenine – to je močno orodje, ki lahko povzroči resne poškodbe, če se zatakne.
2. Dno vdolbine 10–15 cm prekrijemo z mešanico drobljenega kamna in peska, ki jo stisnemo.
3. Postavite oporo na blazino s pomočjo nivoja, postavite drog strogo navpično in ga pritrdite z distančniki.
4. Izvedejo zabijanje (polnjenje z gramozom in peskom z nabijačem) ali betoniranje praznega prostora v jami. Masno razmerje cement: pesek: gramoz ne sme biti manjše od 1: 2,8: 3,8. Mešanica naj bo 10–15 cm nad površino zemlje;

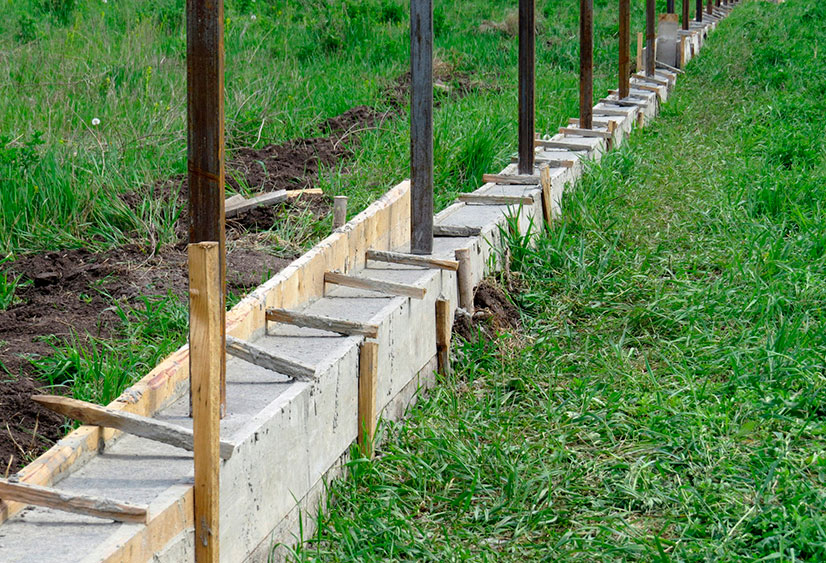

Če želite urediti temelje, morate to storiti drugače:

1. Vzdolž oboda mesta se izkoplje jarek, globok 50 cm in širok 20–25 cm.
2. Izdelan je opaž zahtevane višine.
3. Ojačitev se izvede s kovinsko ali kompozitno palico s premerom 10 mm.
4. Namestite in pritrdite stebre.
5. Opaž je napolnjen z betonom s trdnostjo najmanj M150.

Polna trdnost betona se pojavi po 28 dneh, če pa ste previdni, lahko hlode namestite 5–7 dni po vlivanju. Obute palice lahko takoj zavežete.

Pritrditev dnevnika

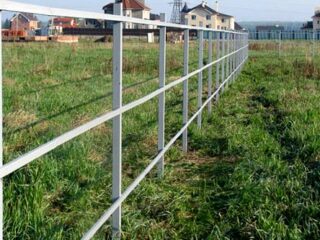

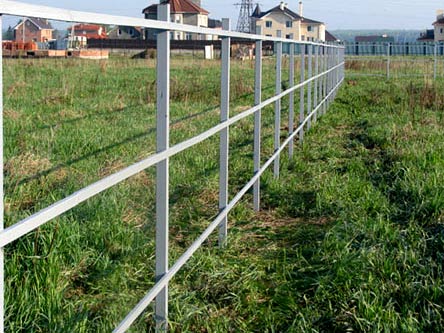

Prečke so pritrjene strogo vodoravno. Za označevanje se uporablja hidravlični nivo, s katerim se oznake nanesejo na nosilce.

Za udobje samostojnega dela uporabite sponke ali togo pritrjene predloge. Prečke in drogovi so pritrjeni z varjenjem ali vijačenjem. Prva možnost je boljša, saj deli vijakov in matic ne bodo vidni na notranji površini ograje. Poleg tega je varjenje hitrejše in enostavnejše.

Razdalja od tal (temelja) do hloda je 25–35 cm, naj bo 20 cm pod ravnino pločevine.

Po namestitvi odstranimo usedline staljene kovine z varilnih območij in površino očistimo z brusilnikom. Po potrebi se slabo povezani deli prekuhajo. Varilna območja so obdelana s temeljnim premazom in pobarvana.

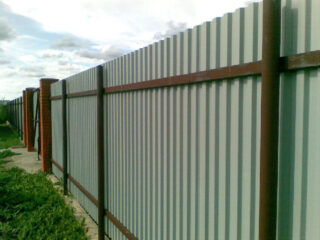

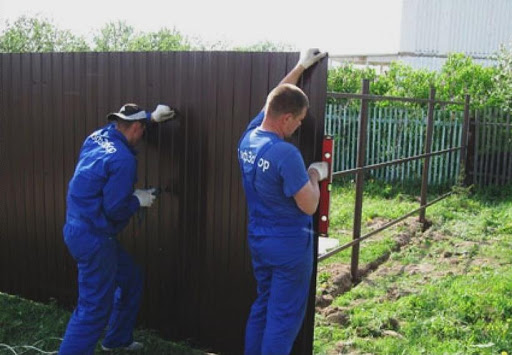

Montaža valovitih plošč

Valovita plošča je pritrjena na nosilce s strešnimi vijaki, zakovicami ali sorniki. Prva možnost je najpogostejša in tehnološko napredna. Izkušeni obrtniki takoj izvrtajo samorezni vijak. Za tiste, ki nimajo zadostnih veščin, je bolje, da najprej izvrtajo luknjo v pločevini in cevi. Tako preprečite, da bi vijak zdrsnil in poškodoval površino. Za 1 linearni meter hlodov se uporabljajo 3 samorezni vijaki. Količina je odvisna od števila valov, ki so pritrjeni skozi en val.

Za zakovice se izvrta luknja s premerom 0,3 mm, ki je večji od premera same zakovice, namestitev pa se izvede s posebnim orodjem.

Pritrditev z vijaki ni našla priljubljene uporabe, saj je postopek delovno intenziven, potrebno je izvrtati skoznjo luknjo v pločevini in dveh stenah cevi.

Vijake je enostavno odviti in ukrasti profiliran list. Za zaščito je priporočljivo narediti 2-3 pritrdilne točke vzdolž robov z zakovicami ali vijaki. V tem primeru bo naloga napadalcev postala veliko težja.

Obešanje vrat

Za ograje iz valovitih plošč, ko jih izdelujete sami, se pogosto izdelujejo nihajna vrata. Da bi to naredili, je potrebno izdelati okvir glede na velikost kril in ga okrepiti s prečnimi ojačevalnimi rebri. Uporabljajo se kovinske profilne cevi s prečnim prerezom 20x40 mm. Zgornji deli tečajev so privarjeni na krilo. Vrata postavite na nosilni steber, naredite oznako za spodnji tečajni element in ga privarite na steber.

Obloga se izvede po obešanju vrat, potem ko so končana vsa varilna dela.
