Samostojna izdelava nihajnih vrat v zasebni hiši

Vrata so vhodna odprtina za vozila, ki se odprejo na zahtevo in se zaklenejo s ključavnico. Lastniki izdelujejo drsna, zložljiva in nihajna vrata z lastnimi rokami. Lahko so z mehanskim ali avtomatskim odpiranjem. Vrata so nameščena v vratih, uporabljen je valovita plošča, les, pločevina, polikarbonat itd.

Vrste vrat za zasebno hišo

Model je izbran ob upoštevanju vrste zasnove, dimenzij, teže platna in stebrov ter potrebe po daljinskem upravljanju. Cena avtomatizacije poveča strošek vrat. Za namestitev naprave bo potreben strokovnjak; delovanje naprave bo zahtevalo stroške električne energije. Obstajajo sodobne avtomatske naprave, ki jih napajajo sončne celice.

Glavne uporabljene vrste so:

• zvitek;
• drsna;
• gugalnica;
• zlaganje in obračanje.

Zasnova konstrukcije vrat mora ustrezati slogu krajine in stanovanjske zgradbe. Zato lastniki raje izdelujejo vrata za zasebno hišo z lastnimi rokami, da bi poudarili lepoto vhodnega prostora.

Zasnova poleg videza zahteva enostavnost uporabe, moč in zanesljivost.

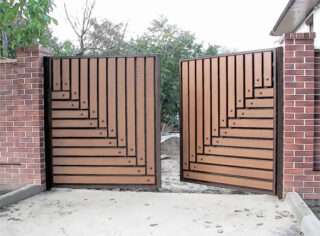

Gugalnica

Klasična različica, ki se najpogosteje uporablja. Dvoje vrat se odpirajo na dvorišče in ven, včasih z uporabo nihajnih tečajev, da se odprejo v obe smeri. Platno predstavlja togi okvir iz kovine ali lesa, znotraj katerega je nameščeno polnilo iz različnih materialov. Zunanje odpiranje upošteva pločnik pred dvoriščem, pri notranjem odpiranju pa mora biti prostor za zapiranje po vstopu avtomobila.

Sodobna krila imajo precejšnjo višino in širino, saj se avtomatizacija zlahka spopade s takšnimi dimenzijami brez nevarnosti poškodb ljudi.

Obstajajo 3 možnosti za ureditev pogonov za samodejno oranje:

• linearni;
• vzvod;
• pod zemljo.

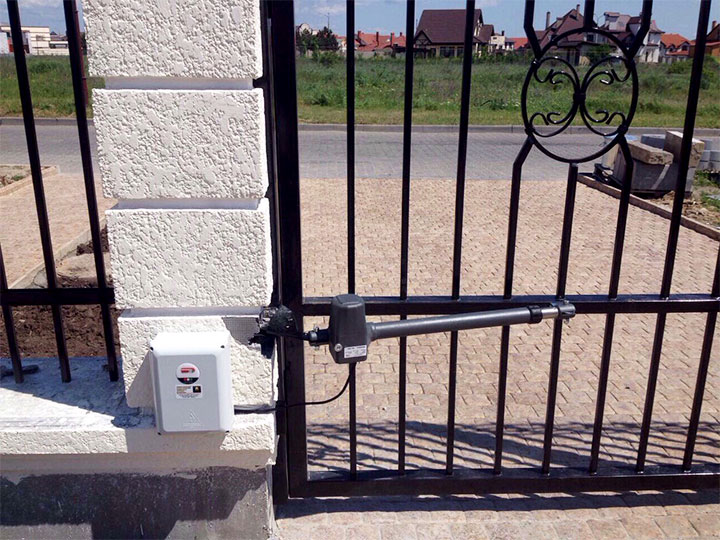

Razširjena je polžna (linearna) metoda, pri kateri se palica (bat) podaljša, skrajša in premakne vratno krilo. Takšni pogoni so lahko hidravlični ali mehanski.

Drsna

Zasnova drsnih domačih vrat postaja vse bolj priljubljena, saj odpiranje ne zahteva prostora pred in za vrati. Vrata so izdelana v obliki jeklenega okvirja z distančniki in vogalniki za togost. Notranjost je obložena s kovinskimi profili, lesom in sendvič ploščami.

Prednosti drsnih sistemov:

• v primeru snega ne zahtevajo čiščenja prostora pred dvoriščem, da se odprejo;
• ni omejitev glede dimenzij, omejitev obstaja le pri dolžini ograje, čez katero se premaknejo vrata;
• Zgornjega okvirja ni, mimo lahko vozi avto katere koli višine.

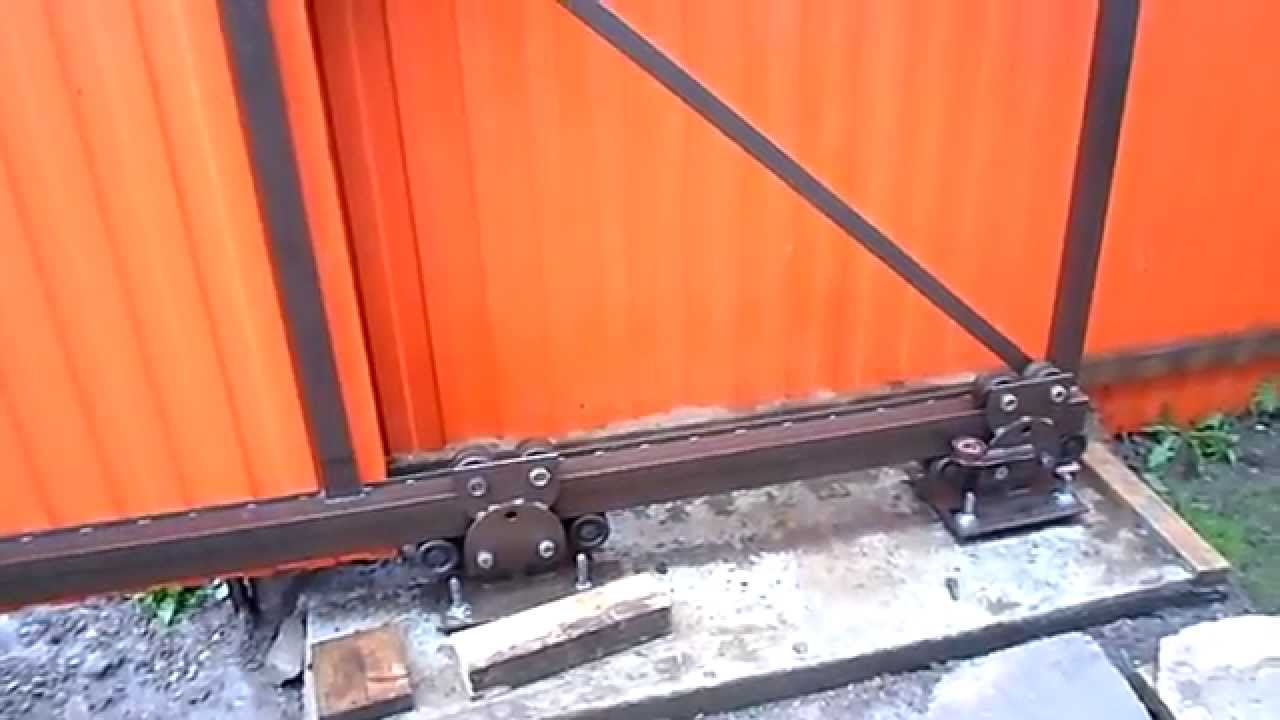

Med pomanjkljivostmi ugotavljajo potrebo po izdelavi temelja, kjer so pritrjeni vodilni nosilci za valje. Obstajajo izvedbe z možnostjo konzolnega odpiranja, ko je žarek nameščen na ograjo. Možnost namestitve tramova čez prehod ni uporabljena zaradi omejitev transportne višine. Če imajo vrata eno veliko krilo (enokrilne vrste), se imenujejo drsna.

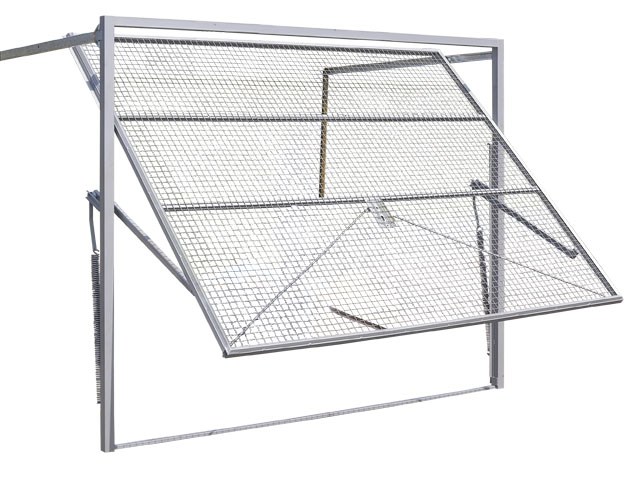

Nagib in obračanje

Konstrukcije so nameščene na zasebnih dvoriščih in poslovnih zgradbah. Sistem vključuje okvir, platno in horizontalne vodilne nosilce pod stropom. Podboj in vrata so izdelani iz pocinkanih kovinskih profilov brez termo profila v notranjosti.

Elementi okvirja so povezani z vijačenjem, za profile kril pa so predvideni posebni spojni deli. Pri izoliranih izvedbah so v krilo vstavljene PVC plošče. Platno je trden enodelni del, ki se med odpiranjem nagne in gre nato v notranjost garaže.

Značilnosti sistemov nagibnih in obračalnih vrat:

• upreti se vlomom;
• zavzamejo minimalno prostora, ko so zaprti ali odprti.

Protivlomnost je zagotovljena s celovitostjo krila, z opozorilom, da so uporabljeni visokokakovostni premazni materiali.

Pri odpiranju vratno krilo s svojim spodnjim delom sprva rahlo štrli naprej, kar moramo upoštevati pri ustavljanju avtomobila pri vratih.

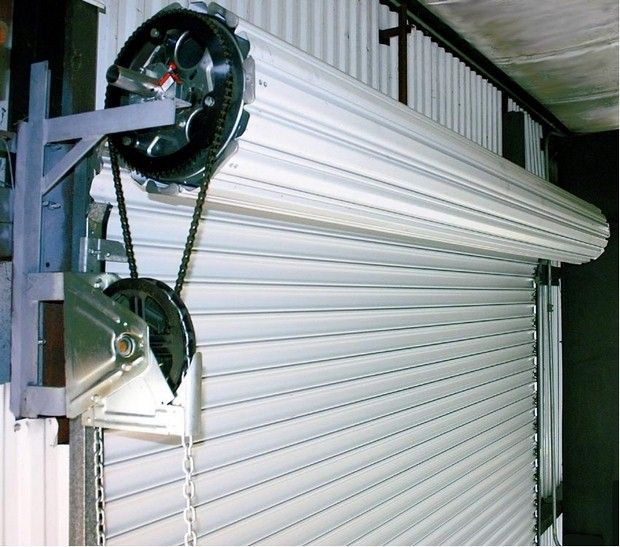

Zvito

V tej shemi je platno zvito in navito na gred, ki se nahaja na vrhu v zaščiteni škatli. Izvedba z valji ščiti odprtine vrat pred nepooblaščenim dostopom. Zasnova preprostih vrat je vrsta rolete.

Prednosti zvitkov:

• dodatna zaščita konstrukcije vrat pred zunanjim dostopom;
• zaščita pred ogledom notranjosti;
• stroškovno učinkovita, enostavna namestitev;
• prihranek prostora.

Platno je izdelano iz lamel - trakov, ki so povezani v eno ravnino s pomočjo posebnih robov. V notranjosti so vzdolžni elementi votli ali zapolnjeni s celično izolacijo. Zvitki so nameščeni tako, da se platno odpira zunaj ali znotraj garaže. Vrata lahko naredite sami, delo vam bo vzelo nekaj časa.

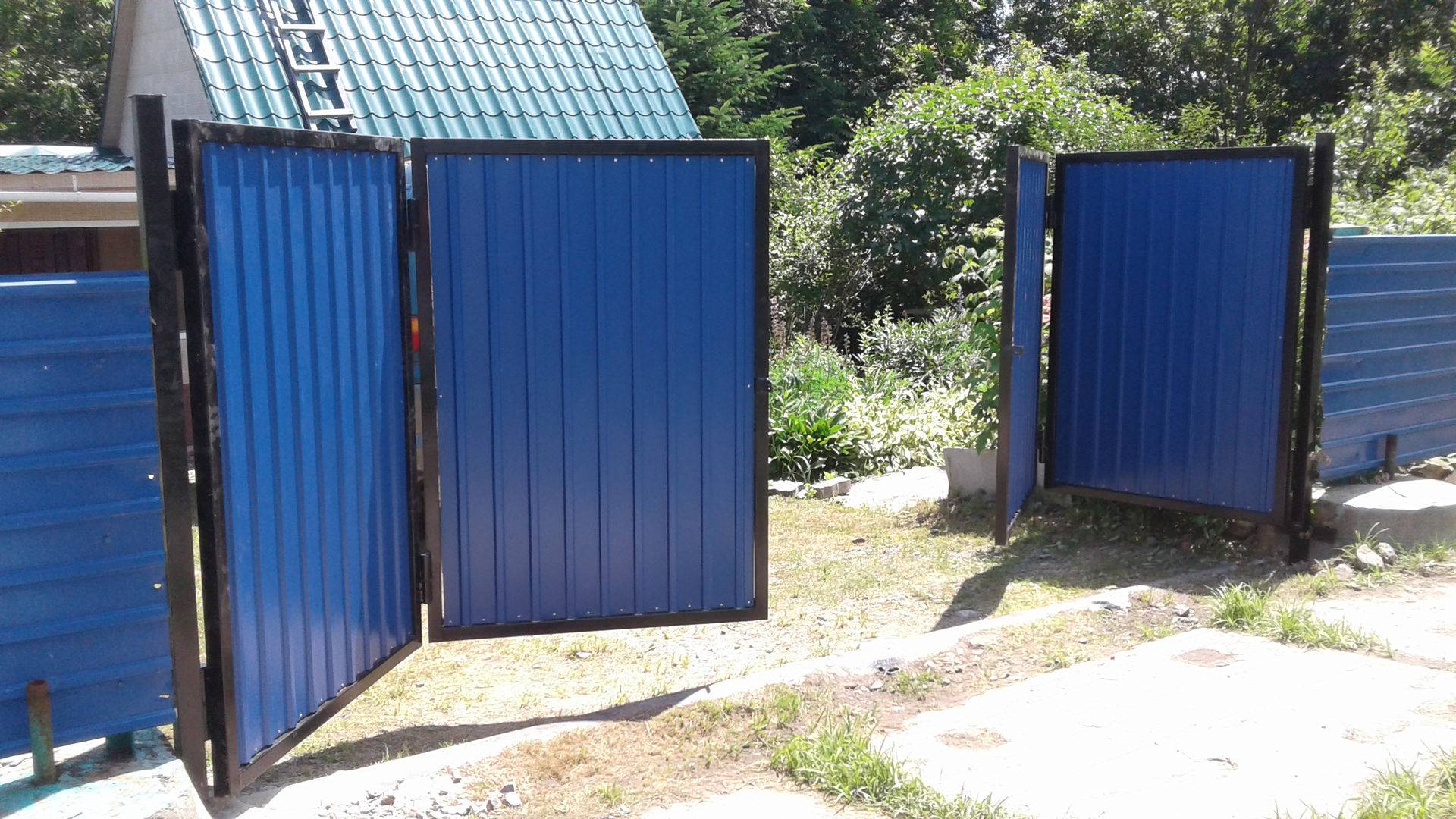

Zlaganje

V takih sistemih je tkanina sestavljena iz sendvič plošč, ki so med seboj pritrjene s posebno vrsto tečajev. Vratna plošča se premika po vodoravnih in navpičnih gredah, nameščenih na notranji strani sprednje stene nad odprtino, in se nadaljuje na stropu. Odpiranje pomeni zaporedno premikanje delov na strop.

Pozitivni vidiki zložljivih sort:

• sekcijska vrata za dachas so nameščena v katerem koli razponu in odprtini;
• platno ščiti pred zvoki in izgubo toplote;
• zasnova je varna in enostavna za uporabo;
• ima lep in moderen videz;
• značilno dolgoročno delovanje (do dvajset let).

Zložljiva vratna krila ne ovirajo gibanja avtomobila in prihranijo prostor v garaži. Omogočajo enostavno in hitro daljinsko odpiranje in zapiranje ter zanesljivo ščitijo pred vlomom.Možno je ročno odpiranje z vgradnjo kompenzacijskih vzmeti.

Materiali za izdelavo nihajnih vrat sami

Pri izdelavi krilnih vrat se upoštevajo želje lastnika po videzu in njegove finančne zmožnosti.

Najbolj priljubljene vrste šivanja:

• lesena;
• valovita plošča

Obloge se razlikujejo po tehničnih lastnostih in kakovosti, zato izbira ne bo težka. Uporablja se načelo kombinacije. Profilirane plošče in les se dobro ujemajo s kovanimi elementi. Zaradi takšnih dodatkov so krila vrat za dacho težja in stanejo veliko denarja. Izberite močne zanke in avtomatske naprave. Za vrata z veliko kovanimi deli je treba zgraditi temelje.

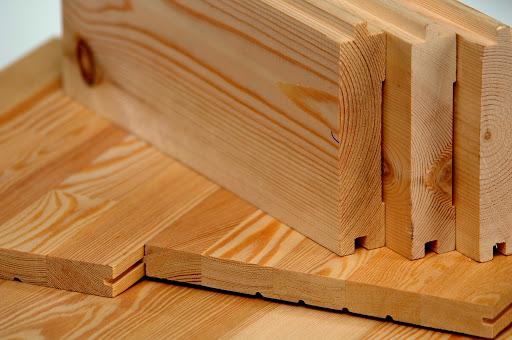

Vrste lesa

Material je primeren za samostojno izdelavo in montažo dela, saj ga je enostavno obdelati, žagati in spajati v konstrukcijo. Pogosteje se gradnja izvaja brez posebne in drage opreme, vendar obstajajo izjeme glede na vrsto drevesa.

Hrastova vrata so dražja od vseh vrst. Material je trd, zato ne morete uporabiti ročne žage; Hrastove plošče so trpežne in se ne zlomijo pred udarci. Les vsebuje strojilne komponente, ki ščitijo strukturo pred gnitjem. V prodaji je več kot 20 odtenkov in barv naravnega videza, med katerimi lahko izbirate za svoja vrata.

Iglavci so odporni tudi na vlago zaradi prisotnosti smolnatih snovi v sestavi, ki se v nekaterih primerih sproščajo na površino lesa. Les ima lepo teksturo, vzorec, barvo in je veliko cenejši od trdega lesa.

Bor ima v primerjavi s smreko večjo trdnost, vendar se bolj suši.Smreka se manj krči, a absorbira več vode iz tal in ozračja. Iglasti macesen ima povečano gostoto, skoraj ne gnije, ima lep vzorec vlaken in zahteva le lakiranje brez barvanja.

Vrste valovitih plošč

Valovita plošča deluje kot podloga pri izdelavi nihajnih kovinskih vrat z lastnimi rokami. Valovite plošče so nameščene v okvirju iz profilne cevi, kotnika ali kanala.

Vrste valovitih plošč:

• jeklo brez prevleke;
• vroče pocinkano;
• vroče pocinkano s polimerno zunanjo plastjo;
• iz kromiranega železa, bakra, aluminija.

Prva vrsta se skoraj nikoli ne uporablja, ker hitro korodira. Izbira profilirane pločevine za vrata je odvisna od debeline materiala in pocinkane prevleke, vrste brizganega polimera in njegove debeline.

Za izdelavo vrat se uporabljajo pločevine z oznako C (stenske) in NS (armirane za kritino in stene). Višina valovitega materiala je 8 – 21 cm, material z večjo višino se uporablja za kritino in trajni opaž.

Značilnosti oblikovanja

Podrobnosti in strukturni elementi:

• navpični podporni stebri;
• okvir za namestitev ploščnega materiala;
• podloga;
• tečaji, zapahi, ključavnice, avtomatska krmilna naprava.

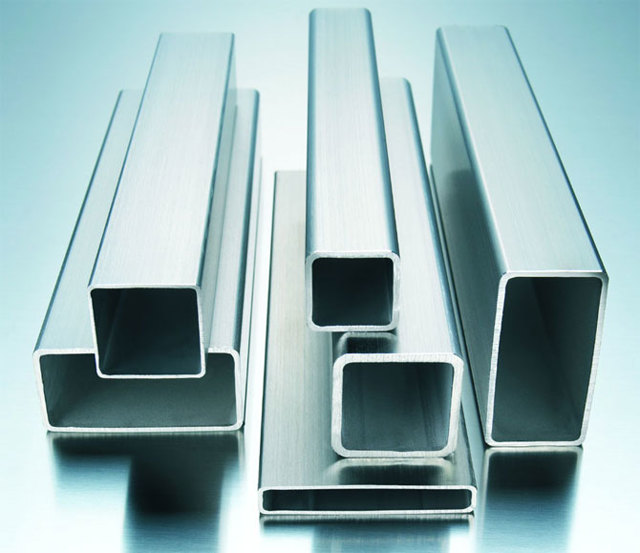

Okvir okvirja je izdelan iz kvadratne ali pravokotne cevi. Velikost odseka je odvisna od dimenzij razpona in višine stebrov.

Uporabite velikost glede na težo enega platna:

• do 150 kg - cev 80 x 80 z debelino stene 4 mm;
• 150 – 300 kg – valjani profil 100 x 100, debelina lupine 5 mm;
• Več kot 300 kg - cev 140 x 100, debelina 5 mm.

Vrata so obešena na stebre iz betona, opeke, lesa ali kovine.Tečaji so izbrani, nastavljivi ali brez te funkcije, iz kakovostnega materiala, ključavnice so nameščene elektronske, elektromehanske, mehanske.

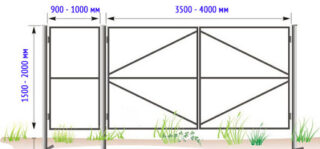

Risba s standardnimi dimenzijami

Na papirju morate narediti risbo vrat ali skico z vsemi dimenzijami. Višinske dimenzije platna so določene tako, da je na dnu tehnična reža, namenjena majhnemu snežnemu zametu (10 - 15 cm od tal). Reža zmanjša obremenitev zaradi vetra, ker zmanjša vetrovnost.

Okvir je varjen v skladu z zasnovo, tako da se material obloge prilega vanj brez rezanja. Rezanje poveča delovno intenzivnost in po obrezovanju ostanejo ostanki, ki jih zavržete. Med krili je narejena majhna reža (3 - 5 mm), da se izravnajo nekateri premiki delov.

Standardne dimenzije zagotavljajo širino vrat 3,5 - 4,0 m, tako da lahko avtomobili in tovornjaki zlahka preidejo. Možno je zgraditi strukturo večje širine, vendar se bodo stroški gradnje povečali, koristi pa skoraj ne bodo obstajale. Pet metrov ali več se izberejo v izjemnih primerih, če so na vhodu ovire in ni drugega mesta za konstrukcijo vrat.

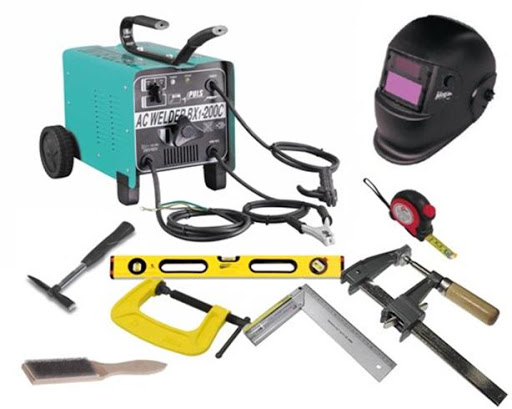

Orodja za delo

Za označevanje in usklajevanje ravnine, navpičnosti med varjenjem in namestitvijo boste potrebovali merilni trak, raven, konstrukcijski kot, svinčnik ali jedro.

Druga orodja:

• električno ali obločno varjenje z naborom potrošnega materiala;
• izvijač, križni izvijač
• kotni brusilnik (brus) z jeklenim kolesom in čistilno ploščo;
• kladivo, klešče;
• vrtalnik.

Kopenska dela bodo zahtevala bajonetno lopato, lomilko in sekiro. Za mešanje betona potrebujete mešalnik za beton ali korito ali lopato.Barvanje se izvaja z brizgalno pištolo ali z valjčkom in čopičem s kiveto.

Izdelava nihajnih vrat iz valovitih plošč z lastnimi rokami

Pripravljalna dela vključujejo izbiro lokacije, razvoj risbe in označevanje površine.

Glavno proizvodno delo je sestavljeno iz naslednjih faz:

• kopanje stebrov;
• izdelava okvirjev;
• šivanje blaga;
• obešanje platen na podporne stebre, namestitev ključavnice.

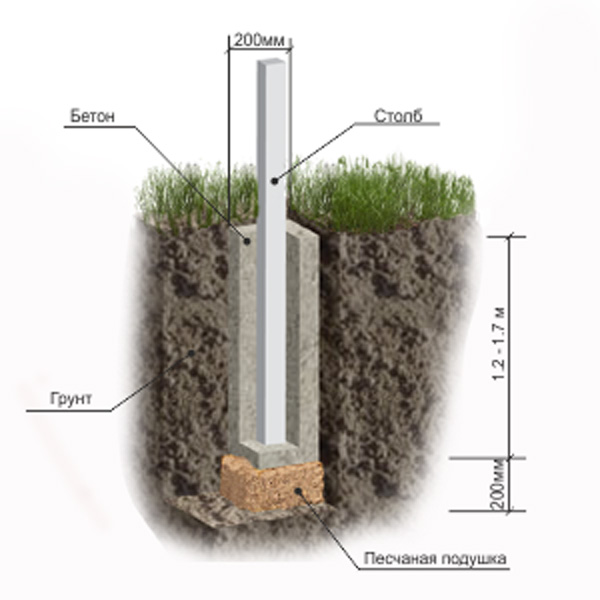

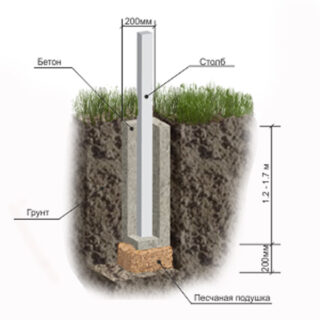

Stebri se izkopljejo do globine 50–100 cm, na dno luknje se položi pesek in drobljen kamen, posteljnina pa se stisne. Stebri so izravnani in betonirani. Okvir je kuhan v vodoravnem položaju na ravni površini ali stojnicah. Preverite pravokotnost in ravnost ter odpravite popačenja.

Obloga je nameščena s strojno opremo in vijaki, tako da ni nobenih vrzeli. Spodnji del tečaja je privarjen na stojala, zgornji del pa je pritrjen na okvir. Preverite navpičnost, da se platna pri odpiranju ne zvijejo. Privarite ključavnice in zapahe na okvir vrat in stebrov.

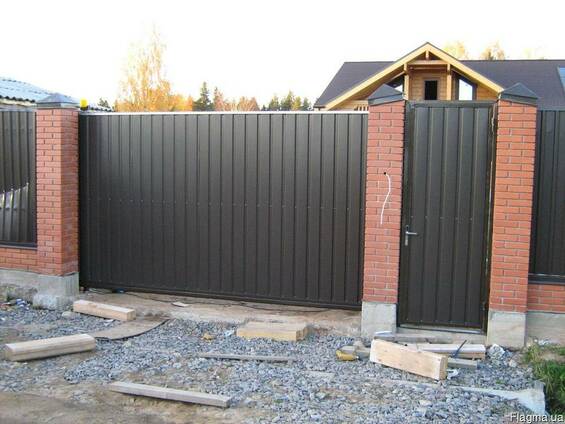

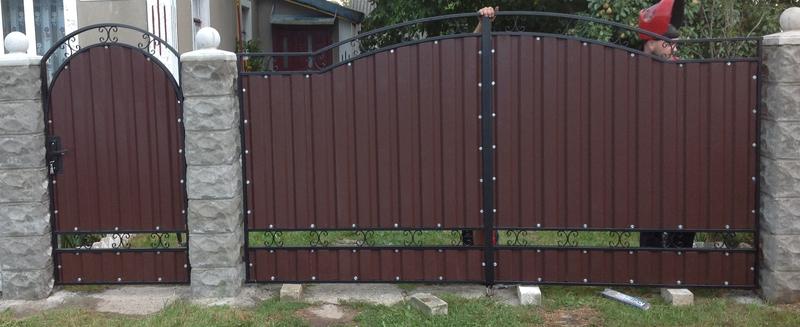

Prehodni prehod v nihajnih vratih

V platno so nameščena vrata za poravnavo prehoda in zmanjšanje dolžine vhodne skupine. Vgradna vrata imajo prednosti v obliki prihranka pri polnilnem materialu in praktičnosti uporabe. Poleg tega je za postavitev okvirja po obodu konstrukcije potrebna profilna cev.

Vrata znotraj vrat imajo prag in zgornjo palico, kar ni vedno priročno, ko gredo visoki ljudje. Širina takšne odprtine v vratih je vedno omejena, zato se debeli ljudje težje premikajo, ročne prtljage na vozičku ni mogoče prenašati.

Material je izbran glede na vrsto polnila vrat in materiala za ograjo. Za zaklepanje vrat se uporablja ločena ključavnica in zapah.Če je zagotovljeno samodejno odpiranje, so nameščeni zaklepni elementi za usklajevanje odprtih vrat. Torej, ko gre oseba mimo, avtomatizacija vrat ne bo delovala.
