Samostojna izdelava vrat iz kovinskih profilov

Preden zgradite vrata iz valovitih plošč za podeželsko hišo ali kočo, morate preučiti pozitivne in negativne lastnosti polnilnega materiala. Od njih sta odvisna izbira zasnove in vrstni red gradnje. Izdelava se lahko izvede neodvisno ali zaupa profesionalnim gradbenikom. Delo z valovitimi ploščami je preprosto, vendar če je tehnologija kršena in najmanjša malomarnost lahko poškoduje celovitost lista in nepopravljivo pokvari njegov videz.

Področje uporabe in značilnosti materiala

Vrata za zasebne domove iz kovinskih profilov postajajo vse bolj priljubljena zaradi naslednjih lastnosti in značilnosti:

• Sposobnost samostojne namestitve strukture z uporabo minimalnega nabora orodij, ki je na voljo skoraj vsakemu razvijalcu ali prebivalcu zasebnega doma.
• Relativno nizka cena gradbenih materialov, ki lahko ostanejo tudi od glavne konstrukcije.
• Razpoložljivost komponent v katerem koli kraju in možnost, da jih sami dostavite na lokacijo, tudi z avtomobilom, pri čemer prihranite pri storitvah prevoznega podjetja.
• Širok izbor barv in velikosti profiliranih plošč.
• Robusten okvir iz profilne cevi, odporen na obremenitve vetra.

• Variabilnost načina odpiranja (krilno, drsno), kot tudi ročni ali avtomatski pomik kril.
• Odpornost večplastne pločevine proti koroziji. Vsaka stran tovarniških izdelkov je zaščitena s cinkovo ​​in konverzijsko plastjo ter primerjem. Poleg tega je zunanja površina zaključena s polimerno sestavo, notranja površina pa je zaključena z barvo. To proizvajalcem omogoča, da zagotovijo garancijo proti rjavenju do 30 let. Izdelki, prevlečeni samo s cinkom, niso nič manj odporni proti koroziji in zaradi večje debeline kovine niso nič manj trpežni.
• Majhna teža postavlja nizke zahteve glede osnovne konstrukcije in omogoča samostojno izdelavo vrat eni osebi.
• Profilirana prevleka je odporna na deformacije s pravilno vgradnjo in zasnovo podlage.

Pomanjkljivosti profilnih vrat so predvsem posledica velike površine pločevine, ki se zlahka deformira z mehanskim delovanjem.

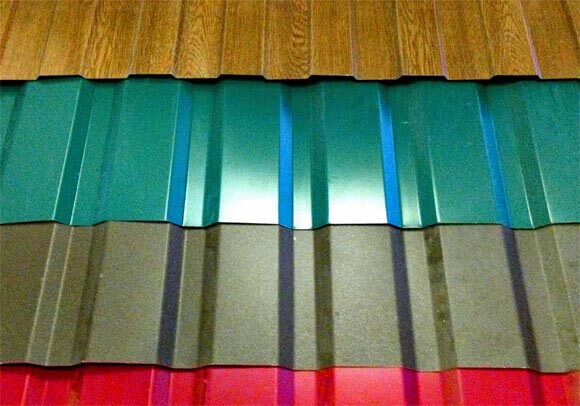

Izbira profiliranega lista

Industrija ponuja tri vrste profiliranih listov, ki se uporabljajo za vrata:

• strešna kritina;
• stena;
• uokvirjeno.

Modeli se razlikujejo po debelini kovine, geometriji in višini profiliranja ter lastnostih prevleke.

V skladu z GOST 24045-2016 "Profili iz upognjene jeklene pločevine s trapezoidnimi valovi za gradnjo" mora oznaka vsebovati črke:

• NK - univerzalni za strešno kritino;
• C - stena, ki ima ograjeno funkcijo;
• NS - univerzalno.

Če so vrata iz valovitih plošč ena enota s celotno ograjo, izberite enak tip kot za ograjo.

Za široka krila je treba izbrati plošče večje debeline ali izdelati ojačan okvir.

Možnosti oblikovanja

Vse vrste vrat lahko razvrstimo:

• po številu ventilov;
• glede na način odpiranja - drsni ali nihajni prerez, nagib in obračanje;
• glede na lokacijo vrat - v krilu ali ločeno;
• po metodi gibanja - ročno ali mehanizirano.

Enokrilne strukture imajo majhno togost, zato se pogosto izbere metoda drsnega odpiranja. Struktura je v tem primeru podprta z zgornjim in spodnjim okvirjem.

V nihajni različici sta lahko 2 krili, vendar so tudi v tem primeru zaradi mase povečane zahteve glede trdnosti in trdnosti nosilcev ter kakovosti pritrditve kril nanje.

Možnost nagibanja in obračanja je bolj primerna za garažna vrata, saj je neprijetna za uporabo v sunkovitem vetru. To vrsto je težko izračunati in izdelati dvižni mehanizem.

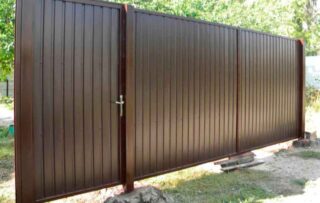

Vrata iz valovite plošče z osebnim prehodom imajo najmanjšo mehansko trdnost krila, zato je, če je prostora, bolje namestiti vrata za prehod ločeno.

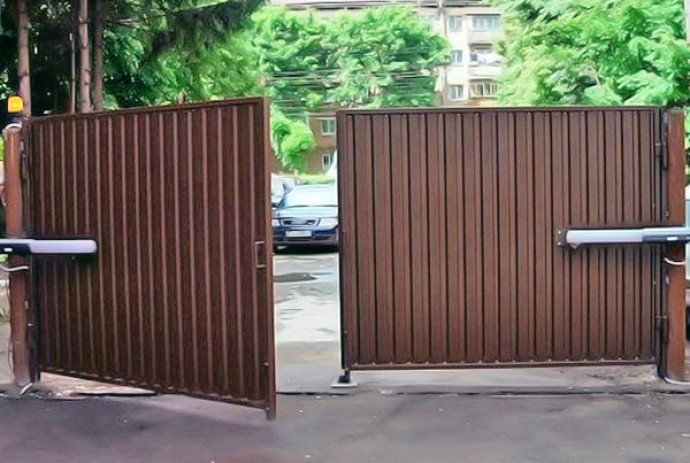

Lastna izdelava nihajnih vrat

Najlažja možnost za samonastavitev so nihajna vrata.

Med prednostmi:

• preprostost zasnove - dve, zelo redko ena, vrata so pritrjena na nosilne stebre s pomočjo tečajev;
• najmanjše število dodatnih naprav za delovanje;
• možnost namestitve konstrukcije na ozkih mestih, kjer je nemogoče organizirati vrnitev kril;
• smer odpiranja (navznoter ali navzven) je izbrana glede na lokacijo tečajev;
• Za avtomatizacijo je v prodaji veliko tovarniških naprav.

Glavna težava pri izdelavi vrat iz valovitih plošč z lastnimi rokami je pravilen izračun dimenzij in pravilno varjenje vrat. Ob najmanjšem pogrezanju se bodo vrata začela prekrivati, struktura pa bo izgubila funkcionalnost.

Nihajna vrata iz valovitih plošč so izdelana po algoritmu, ki vključuje:

1. Mere in načrtovanje.
2. Izračun materiala in njegov nakup.
3. Priprava orodij in potrošnega materiala.
4. Namestitev podpornikov.
5. Varjenje okvirja z zaklepnimi napravami.
6. Pritrditev vratnih kril in barvanje celotne konstrukcije.
7. Pokrivanje okvirja z valovitimi ploščami.

Vse stopnje se izvajajo zaporedno, pri čemer se preverja kakovost prejšnje.

Oblikovanje

Na prvi stopnji je izdelana splošna skica, na kateri so navedene približne dimenzije vsakega elementa.

Upoštevajte značilnosti mesta namestitve in geometrijske dimenzije komercialno dostopnega profiliranega lista. Določiti je treba delovno (namestitveno) širino plošče. Tako boste lahko uporabili trdne dele, naredili manj rezov in ne pokvarili lepote vrat.

Če imate skico, lahko začnete izdelovati projekt, ki bo imel natančne razdalje med podpornimi stebri.

Pri načrtovanju je izbrana varianta okvirja krila. To je pravokoten okvir z nosilci, ki so hkrati ojačitvena rebra in osnova za pritrditev profiliranih listov. Naramnice so lahko navzkrižno, vodoravno, navpično ali diagonalno.

Izračun in nakup materiala

Na podlagi risb lahko določite natančno količino potrebnega materiala, vključno s potrošnim materialom.

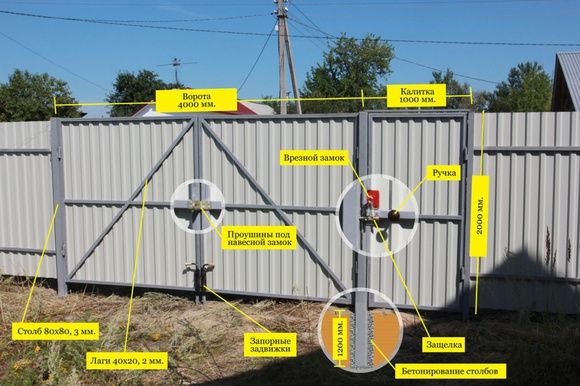

Na podlagi diagrama in izračuna bodo vrata za zasebno hišo iz kovinskih profilov z prehodom zahtevala nakup:

• profilirana upognjena kovinska pločevina;
• kovinska cev pravokotnega prereza z dimenzijami stene od 80x80 mm ali okrogla 73 mm s steno 5,5 mm;
• profilne cevi s prečnim prerezom od 20x40 mm, odvisno od velikosti ventilov;
• štiri ali šest garažnih tečajev za vrata in dva za vrata;
• sponke ali vijaki za pritrditev kril v odprtem in zaprtem stanju;
• ključavnica za vrata in prehode ali ušesa za zgibno različico zaklepne naprave;
• ročaji za odpiranje in zapiranje vrat;
• pritrdilni elementi - strešni vijaki ali slepe zakovice.

Nekatere izdelke je mogoče izdelati neodvisno: ročaji, vijaki, oči, objemke.

Za namestitev stebrov se uporablja cementno-peščena malta, katere polnilo je lahko drobljen kamen.

Za zaščito pred rjo uporabite protikorozijske temeljne premaze in barve za zunanjo uporabo.

Potrebna oprema

Orodja, ki jih boste potrebovali:

• bajonetna lopata za kopanje lukenj za podpore in lopata za mešanje betonske mešanice;
• posoda za raztopino;
• gladilka ali gladilka;
• nivo ali navpična črta, kovinski trak zadostne dolžine, kovinski kotiček, po možnosti z magnetom, vrvica za označevanje;
• kotni brusilnik (brusilnik) z rezalnimi in brusilnimi kolesi;
• vrtalnik s kompletom svedrov;
• varilni stroj in elektrode;
• električni podaljšek;
• brusni papir, ščetke.

Preden začnete z delom, morate preveriti razpoložljivost vseh orodij, da vas ne bi motilo iskanje in nakup manjkajočih.

Montaža podpornikov

Namestitev vrat za zasebno hišo iz kovinskih profilov z prehodom se začne s čiščenjem in označevanjem ozemlja.

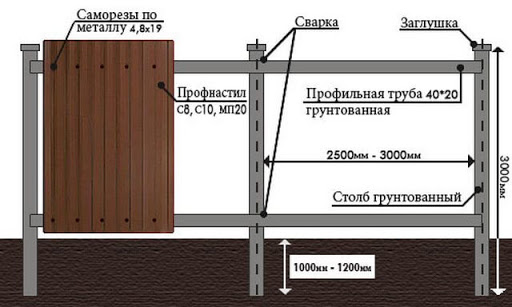

Ko raztegnete vrvico, označite ravno črto med predhodno nameščenimi nosilci odsekov ograje. Na označenih mestih se izkopljejo luknje globine 100 cm in premera 25 cm.

Po potrebi uporabite lomilko ali polijte vodo po tleh.

Stebri so predhodno obdelani s temeljnim premazom in pobarvani v dveh ali treh slojih. Za trdnost so kosi ojačitve ali kota varjeni v del, ki bo pod zemljo.

Po namestitvi stebrov natančno izmerite razdalje med njimi in preverite navpičnico. Uporabite distančnike iz lesa ali kamna.

Raztopino naredimo v razmerju 1: 2,5: 2 (cement: pesek: drobljen kamen). Po vlivanju pustite, da se raztopina strdi vsaj 7–10 dni. Če se obremenitev uporabi prej, se lahko mešanica zruši in nosilci bodo odstopali od navpičnice.

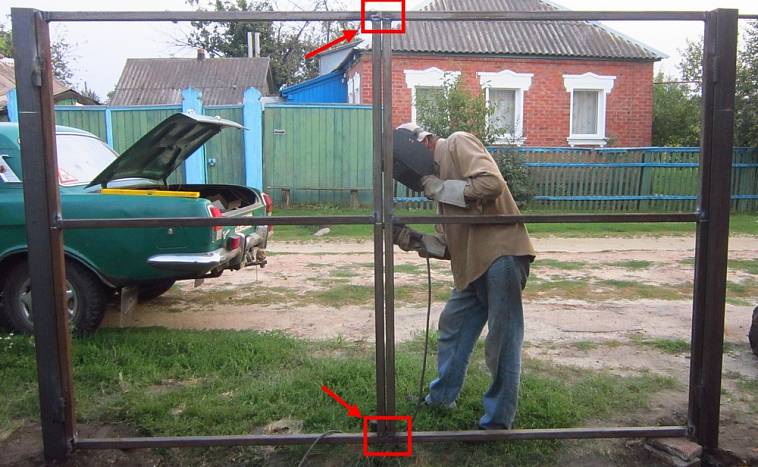

Varjenje okvirja

Vrata iz kovinskih profilov so izdelana na podlagi okvirja, na katerega so pritrjeni listi.

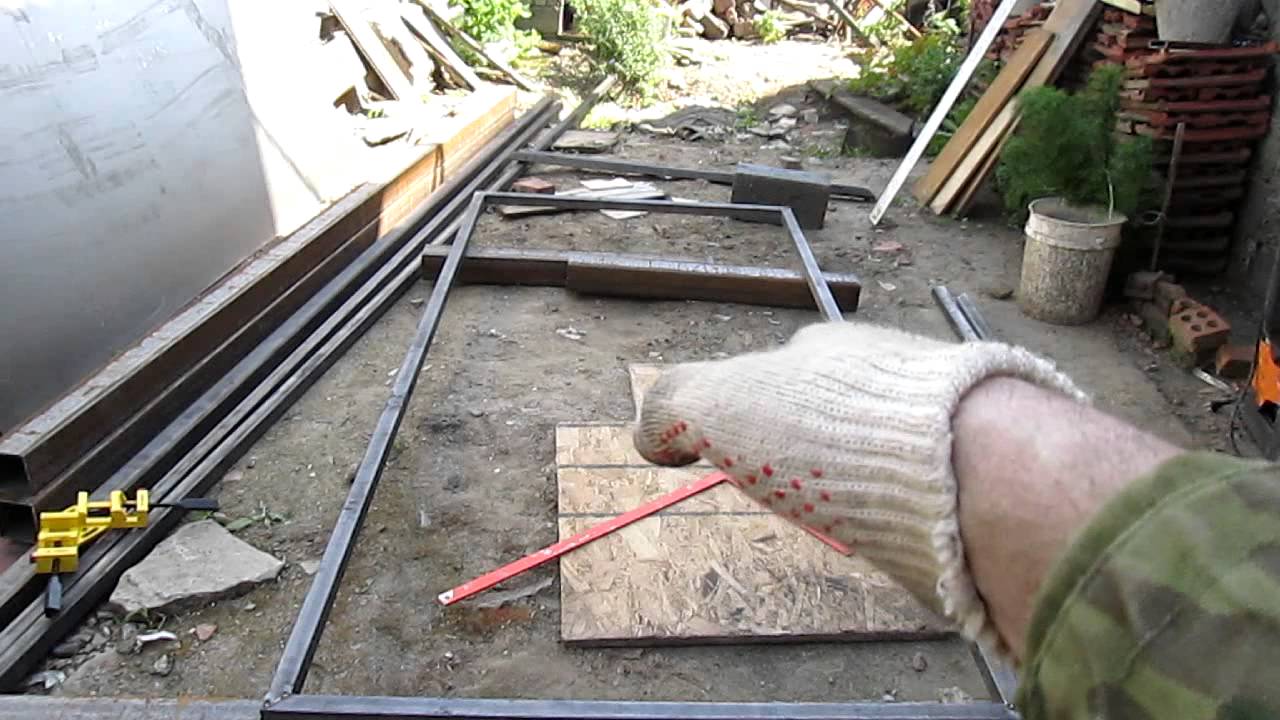

Za postavitev in kasnejše varjenje kril je potrebna popolnoma ravna podlaga. Najmanjše popačenje lahko povzroči napake pri delu, odstopanje od ravnine okvirja.

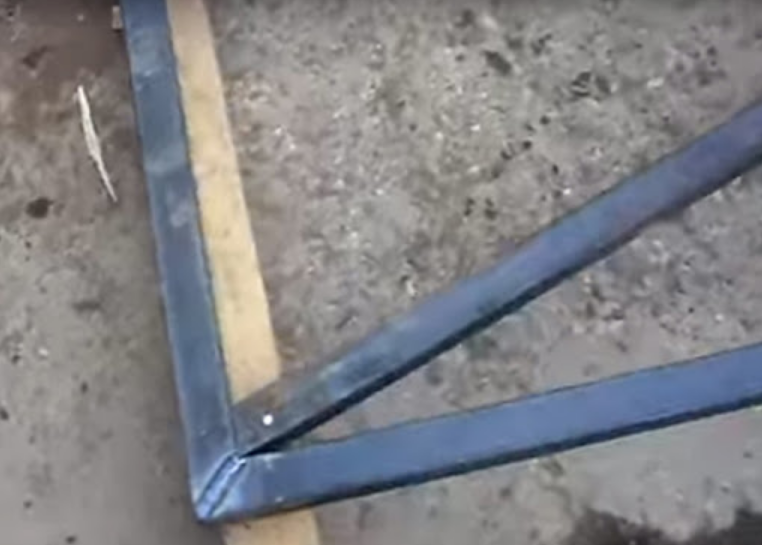

1. Pripravite navpične in vodoravne dele okvirja. Rezi so narejeni pod kotom 45^O.
2. Pritrdite cevi. Po tem se ponovno natančno izmerijo koti in dimenzije.
3. Izvede se končno varjenje, šivi se očistijo z brusilko, po potrebi se varjenje ponovi.
4. Ojačitve okvirja so varjene - prečne, navpične ali diagonalne opornice.
5. Na strani, kjer bodo nameščeni tečaji, so privarjene kovinske vogalne spone iz plošč ali cevi.
6. Zvarite zgornje dele garažnih tečajev.
7. Okvir je pobarvan.

Montaža kril

Za natančno namestitev vrat bodo potrebni pomočniki.

S pomočjo blazinic namestite vrata na zahtevano višino.

Med drogom in okvirjem ostane približno 7 mm reže, ki je potrebna za delovanje tečajev in kompenzacijo toplotnega raztezanja pri spremembi temperature zraka.

Lokacija spodnjih delov zank je označena s kredo.

Izvedejo varjenje, obesijo vrata in pobarvajo na mestih, kjer je varjenje poškodovalo barvo.

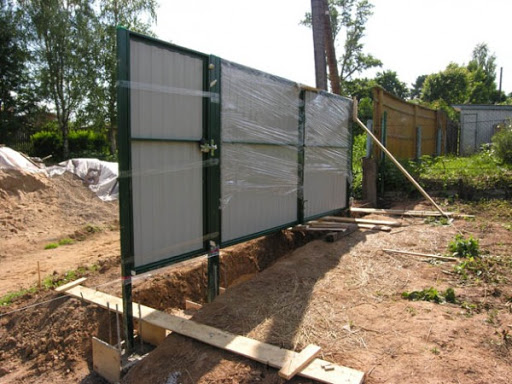

Obloga

Obloga okvirja se začne po namestitvi kril in odpravi nepravilnosti v navpični in vodoravni ravnini.

Za pritrditev valovitih plošč se uporabljajo strešni vijaki, zakovice in vijaki. Vijačne povezave se redko uporabljajo zaradi zapletenosti in izgube videza okvirja.

Konice strešnih vijakov so opremljene s svedrom, vendar je bolje predhodno izvrtati luknje v valoviti plošči in okvirju s premerom 2–2,5 mm. To bo preprečilo nenamerne zdrse in poškodbe površine.

Delo se zaključi z nastavitvijo zapornih plošč sornikov in zamaškov. Namažite tečaje. Vrata so izdelana po istem algoritmu.

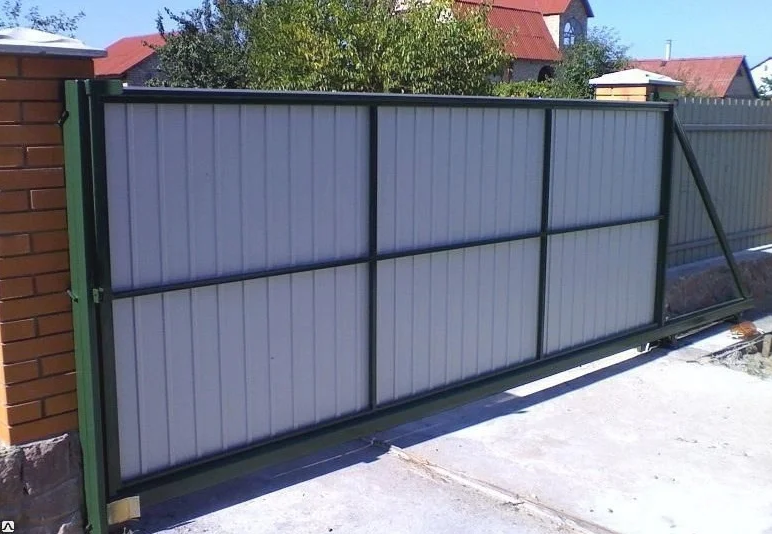

Izdelava drsnih vrat

Drsna različica ima prednosti pred nihajno različico:

• enostavnejša namestitev avtomatizacije odpiranja/zapiranja;
• primeren za vstop tovornih (širokih) vozil;
• lažja uporaba v sneženju;
• zanesljiva pritrditev proti samoodpiranju/zapiranju.

Obstaja več vrst modelov drsnih možnosti:

• Viseči imajo zgornjo oporno palico in ne spodnje. Vodila so nameščena na dnu, da preprečijo premikanje vrat v navpični ravnini pod vplivom vetra ali mehanskih obremenitev.
• Tirnica, pri kateri se podpora pojavi na spodnji podpori.
• Konzolna vrata imajo vodilo in protiutež za uravnoteženje teže krila.

Najpogosteje so viseče konstrukcije izdelane neodvisno; lažje jih je narediti z lastnimi rokami.

Zaporedje dela pri izdelavi drsnih vrat iz valovitih plošč se malo razlikuje od nihajne različice.

Širina krila mora biti 150–200 mm širša od razdalje med podpornimi stebri za premostitev rež. Upošteva se stran lokacije vrat; mora biti na nasprotni strani, na katero se vrata premikajo nazaj.

Razlike so v fazi namestitve vodil. Krilo se naslanja na zgornja in spodnja vodila. Nameščeni so v fazi izdelave regalov.

Prisotnost zgornje palice je pomembno upoštevati v fazi načrtovanja. Ne sme ovirati prehoda prometa. Najenostavnejša vrata so izdelana z zgornjo palico.

Ležaji so pritrjeni na zgornjo prečko krila na nosilcih za lažje premikanje po vodilu.

Lažje je kupiti že pripravljene drsne mehanizme in nato zanje izdelati vodila za vrata iz valovitih plošč. Samoproizvodnja bo zahtevala nakup ležajev in delovno intenzivna natančna dela na nosilcih. Rezultat so nerazumni finančni in časovni stroški.

Če namestitev zgornje letve zaradi višine vozila ni možna, se vrata izvedejo s protiutežjo. Potreben je za izenačitev obremenitev in preprečevanje zatikanja krila.

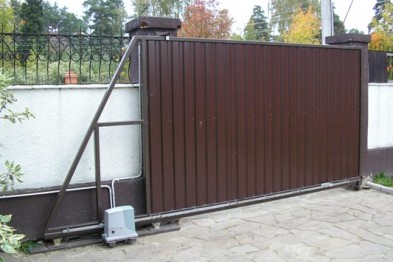

Mehanizmi za avtomatizacijo imajo široko paleto zasnov.Najpogosteje uporabljena je različica z zobato letvijo, ki je sestavljena iz pogona, letve in krmilnega sistema z daljinskim ali gumbnim upravljanjem.

Pomembno je biti pozoren na sistem zaklepanja mehanizma. Ponoči je treba vrata ročno blokirati, da se ne odkotalijo.

Avtomatizacija je nabavljena pred fazo načrtovanja, da se v projekt vključijo elementi, potrebni za njegovo delovanje.
