Električno ožičenje v garaži naredite sami

Tudi v najpreprostejši garažni škatli morate namestiti razsvetljavo. Avtomobile je treba občasno pregledati, zamenjati olje in tonirati. In vstopanje v temno sobo in izstopanje iz nje je neprijetno in nevarno. Luči in vtičnice v garaži lahko priključite sami.

Kako pravilno načrtovati oskrbo vaše garaže z električno energijo

Za servisiranje 1-2 avtomobilov je dovolj, da namestite več svetilk in skupino vtičnic za priključitev električnih orodij. Moč slednjega je majhna, zato je v garaži nameščen enofazni napajalnik z napetostjo 220 V.

Če je garaža avtomehanična delavnica in je tukaj nameščena močna oprema - ogrevalni kotli, varilne naprave, strojne konstrukcije - morate namestiti trifazno napajanje z napetostjo 380 V.

Prav tako je treba pravilno izračunati število svetlobnih naprav, odvisno od velikosti škatle, prisotnosti ali odsotnosti kleti in revizijske luknje. Prav tako je pomembno upoštevati vrsto garaže.Če je na primer del garažne zadruge, je za servisiranje garaž nameščena lastna transformatorska postaja. Če se stavba nahaja na poletni koči, se kabelska povezava izvede iz hiše.

Pravila za izdelavo sheme

Ožičenje garaže DIY vključuje naslednje komponente:

• razdelilna plošča, po možnosti z RCD;
• merilne naprave;
• žice;
• svetlobne naprave - svetilke, reflektorji in stikala;
• vtičnice

Če so v garaži še drugi porabniki, na primer grelec ali toplotna pištola, so tudi ti vključeni v tokokrog.

Kako narediti projekt

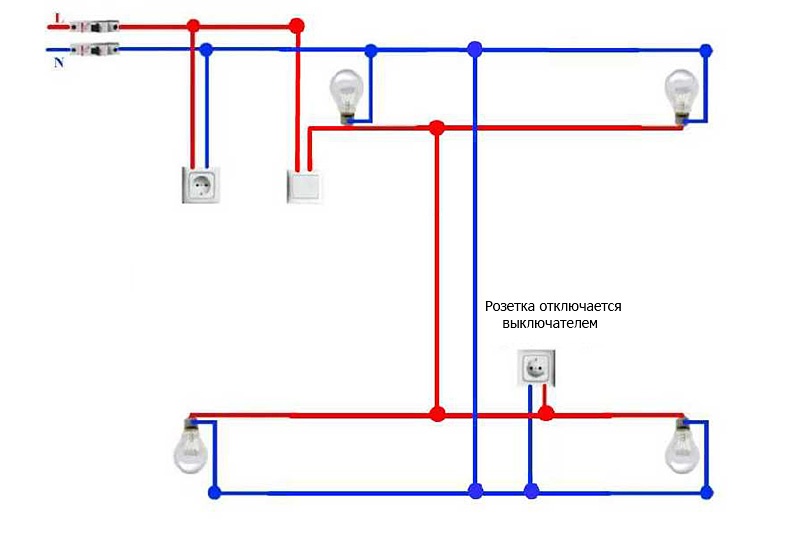

Shema električne napeljave je razvita ob upoštevanju dimenzij prostora in vozila, lokacije namestitve električnih naprav in lokacije plošče. Načrt je prikazan na risbi, kjer so navedene dejanske mere.

Za izračun pravilnega vezja se uporablja algoritem po korakih.

Narišite načrt za garažo v merilu. Za vsako steno, tla in strop naredijo svojo skico.

1. Označite koordinate vsake svetilke. Če ima garaža klet ali revizijsko jamo, so opremljeni z lastnimi svetilkami. Upošteva se, da je za njihovo osvetlitev mogoče uporabiti ultranizkonapetostni tok 42 V ali manj. Da bi to naredili, so v vezje vključeni padajoči transformatorji. Svetilke ali orodja, ki so predvidena za uporabo v pregledovalni jami, morajo biti zasnovana za to napetost.
2. Označite mesto namestitve razdelilne plošče in s pomočjo diagrama poiščite optimalne poti za polaganje žic. Tukaj tudi določijo, kje je bolj priročno namestiti vtičnice in stikala.
3. Glede na število električnih naprav je razvit zaščitni sistem: RCD, releji za nadzor napetosti, omejevalniki napetosti, transformatorji navzdol.
4. Če je garaža ločena zgradba, zagotovite ozemljitev vzdolž tokokroga in to navedite na načrtu.

Običajno so lastniki avtomobilov omejeni na namestitev RCD v razdelilno ploščo. Če pa je v garaži nameščeno nadzemno ožičenje, morate v tokokrog vnesti omejevalnike napetosti - preprečujejo močno povečanje napetosti. Če se garažna škatla nahaja v dolgi vrsti zadružnih, je bolje namestiti krmilni rele.

Domači obrtniki, ki eksperimentirajo v svojih garažah, včasih povzročijo, da njihovi sosedje zlomijo ničlo.

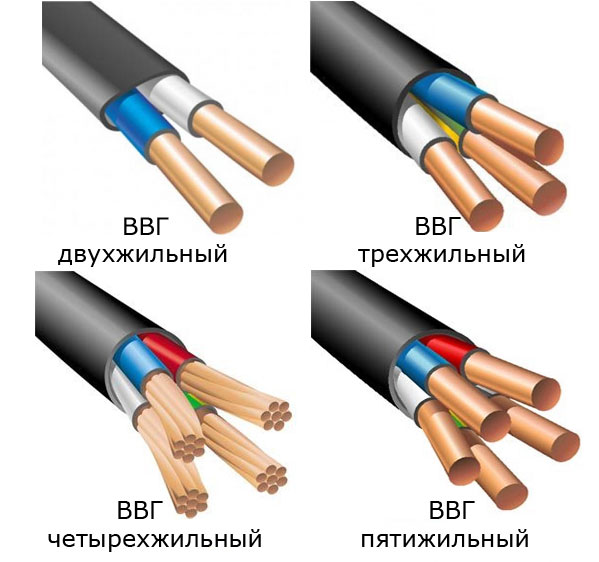

Izbira žic in kablov po moči

Za pravilno izvedbo električne napeljave v garaži se določi skupna in posamezna moč potrošnika. Glavni napajalni kabel mora ustrezati skupni vrednosti. Poleg tega se upošteva način prevajanja električne energije. Torej, za zasebno hišo je dovolj SIP - aluminij za 16-24 kvadratnih metrov. mm ali bakra za 8–10 kvadratnih metrov. mm.

Za osvetlitev glavnega prostora potrebujete svetilke z močjo do 500 W; za to zadostuje bakreni kabel velikosti 1,5 kvadratnih metrov. mm.

Vtičnice so zasnovane za 16 A, zato uporabljajo 2,5 m2 žice. mm.

Čim močnejši so porabniki v garaži, tem večji prerez kabla je treba uporabiti. Splošno priporočilo: namestite samo žice z bakrenimi jedri.

Potrebna orodja za namestitev

Za ožičenje v zasebni garaži po 220-voltnem vezju boste potrebovali:

• udarno kladivo in električni vrtalnik, brusilnik;
• kladivo, dleto;
• klešče, stranski rezalniki, izvijači;
• električni trak in indikatorski izvijač.

Za delo z žicami je bolje uporabiti orodja z gumiranimi ročaji.

Montaža električne napeljave

Montaža električne napeljave v garaži se začne s pripravo. Preverijo tokokrog in se na primer prepričajo, da so kabli postavljeni samo navpično in vodoravno, da so vtičnice nameščene na razdalji 60 cm od tal itd. Mesta namestitve so označena na stenah in stropu. Pred namestitvijo se iz prostorov odstranijo vnetljivi materiali in večji predmeti.

1. Žica do garaže je položena pod zemljo na globini 30 cm pod nivojem zmrzovanja tal. Kabel je položen v valovito plastično cev. Garažo lahko priključite na električno omrežje po zraku: v tem primeru je žica raztegnjena med podpornimi stebri.
2. Kabel se vstavi v škatlo skozi luknjo v steni s premerom 20–30 mm. Luknjo naredimo z vrtalnim kladivom, žico pa napeljemo skozi PVC cev.

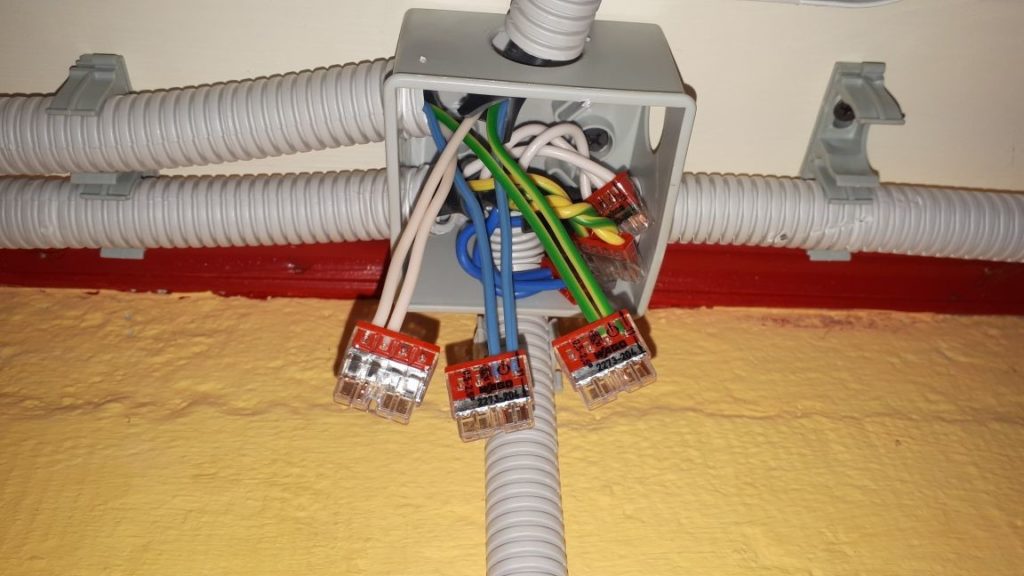

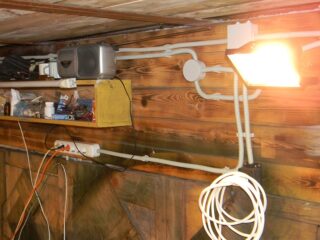

3. V garaži so utori izdelani z dletom in kladivom glede na oznake v stenah. Žice so položene v plastične cevi. Če je garaža lesena, je kabel položen odprto.

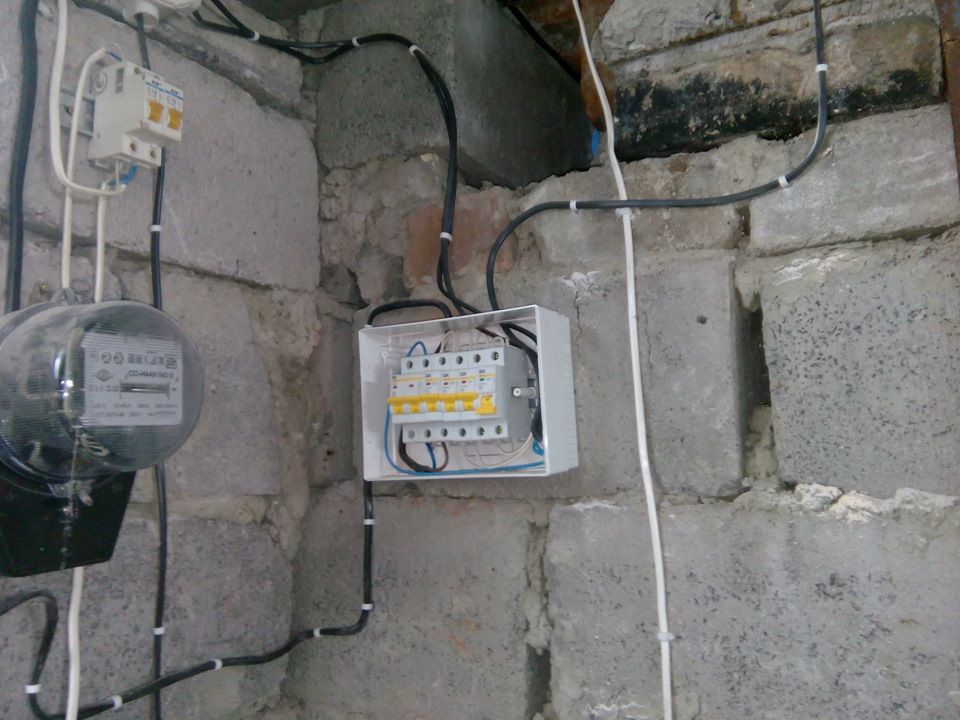

4. Za ščit so v steno izvrtane 4 luknje in pritrjeno je telo naprave. Pred tem se iz naprave odstranijo vsi moduli. Po namestitvi namestite DIN letev in pritrdite module nazaj. Priporočljivo jih je označiti.
5. Zgornji kontakti modulov so vhod za fazne žice, spodnji so za vtičnice in razsvetljavo.
6. Povežite nevtralne žice, ki vodijo od merilnika in RCD. Zadnja stvar, ki jo je treba priključiti, je napajalni kabel.
7. Namestite svetilke, vtičnice in stikala. Priključite žice na porabnike.
8. Preverite izolacijo in pravilno povezavo naprav. Priključite napajanje in preizkusite sistem.

Vod 380 V je izdelan iz 4- ali 5-žilnega bakrenega kabla.

Varnostna pravila

Pri ožičenju v garaži upoštevajte naslednja varnostna pravila:

• kabel znotraj garaže je nameščen v utoru ali zaščitni škatli;
• izolacijske valove se uporabljajo v kovinski škatli;
• vodi za razsvetljavo in napajalne skupine so speljani na različne odklopnike;
• Napajalni vod kontrolne jame je opremljen z lastno zaščito;
• Pri izbiri svetilk, naprav in izolacije žic se upoštevajo uničujoči učinki vlage, nizke temperature in agresivnih snovi.

Namestitev električne napeljave v garaži je precej težavno delo. Pomembno je ne le dejansko položiti žico, temveč tudi pravilno izračunati vezje, izbrati kable z zahtevanim presekom in organizirati zaščitni sistem.
