Posebna naprava v obliki glave izpušne cevi na strehi se imenuje strešna prezračevalna odprtina. Zaključki so razdeljeni na vrste, ki se uporabljajo za različne nagnjene pobočja, podstrešne in ravne strukture. Naprave vključujejo komponente v obliki adapterjev in prehodnih elementov, ki so izbrane glede na vrsto strehe in premer cevi.
- Materiali za izdelavo strešne prezračevalne odprtine
- Plastični izdelki
- Izdelano iz pocinkanega jekla
- Zahteve za prezračevalne strukture
- Število povezav
- Notranja površina
- Odpornost proti koroziji
- Izbira lokacije za strešno prezračevalno odprtino
- DIY namestitev
- Faze namestitve na primeru strehe iz kovinskih ploščic
- Dodatne naprave
- Aeratorji
- Kapalke
- Deflektorji
- Vizirji
Materiali za izdelavo strešne prezračevalne odprtine
Cev je izpostavljena neugodnim uličnim razmeram, zato so na material postavljene določene zahteve. Naprava ne sme izgubiti zmogljivosti v vročini, zmrzali ali izpostavljenosti ultravijoličnemu sevanju.
Material izpušne cevi do strehe mora izpolnjevati zahteve:
- lep razgled;
- barva se ujema z barvo strešne kritine;
- odpornost proti koroziji in odpornost na vlago.
Za organizacijo izhoda se uporablja več materialov.Priljubljena sta plastika in galvanizacija.
Plastični izdelki
Material je izdelan na osnovi naravnih ali sintetičnih polimernih spojin. Strešni prezračevalni elementi so izdelani po metodi vlivanja, ki odpravlja več stikov in rež.
Lahek material (gostota 0,85 - 1,8 g/cm3) ne obremenjuje strešne konstrukcije. Izdelki se enostavno namestijo v položaj za namestitev. Plastika je odporna na delovanje kislin in alkalij, ki so prosti v ozračju. V sestavo so dodani plastifikatorji za nadzor toplotnega raztezanja in barvil, tako da barvni PVC ne zbledi na soncu.
Izdelano iz pocinkanega jekla
Takšne prezračevalne odprtine na strehi z majhno debelino stene so trpežne in se ne deformirajo pod vplivom vetra ali naključne mehanske sile. Pocinkana prevleka se izvede na obeh straneh kovinskega profila, plast se enakomerno porazdeli.
Izdelki se razlikujejo po kakovosti:
- trajanje dela v odprtih pogojih;
- odpornost proti obrabi;
- okoljska varnost.
Naprave za organizacijo pocinkanih prodajnih mest so v primerjavi z nerjavnim jeklom cenovno ugodne. Stroški izdelkov so odvisni od debeline osnovnega in pokrivnega sloja ter vrste: strešno prezračevanje za kovinske ploščice, ondulin ali strešno kritino.
Zahteve za prezračevalne strukture
Izhodi na streho morajo skupaj s prezračevalnim sistemom vzdrževati temperaturo v notranjosti in pod streho ter odvajati gospodinjske hlape.
Izdelki so izdelani v skladu z zahtevami:
- prisotnost montažnih tesnil;
- možnost nastavitve vzdolž navpične osi;
- enote, združljive s prezračevalnimi cevmi;
- najmanjše število sklepov.
Naprave ne smejo prepuščati vlage ali biti podvržene koroziji; njihova notranjost mora imeti gladko površino brez hrapavosti, izboklin ali upogibov.
Število povezav
Inženirski prezračevalni prehodi skozi streho iz kovinskih ploščic, valovitih plošč ali bitumna morajo biti izvedeni z navpično osjo in imeti malo spojev. Strokovnjaki ne priporočajo združevanja več prezračevalnih vodov v eno odprtino, da bi zmanjšali število ovinkov.
Za vsako napo v kopalnici, kuhinji in dnevnih sobah je izdelan ločen odvod na strešno površino. Izberite izdelke izdelane s stiskanjem, brez spojev po dolžini, da zagotovite neovirano gibanje zračnih tokov.
Notranja površina
Notranja površina cevi iz PVC in pocinkane kovine je gladka (koeficient hrapavosti je 0,0005 mm), zato zrak pri gibanju skozi kanal ne naleti na upor, pretok pa se poveča.
Če so na tem območju neenakomerna področja, se sčasoma na stenah odlagajo maščobe in pojavi se obloga drugih hlapljivih snovi. Grudasta površina poveča raven hrupa pri prehodu zraka.
Odpornost proti koroziji
Problem korozije je nastanek sipke snovi (rje) na izdelkih pod vplivom vode. Zaradi tega je tesnost sten izpušnega sistema na streho skozi kovinske ploščice ogrožena zaradi nastajanja lukenj in skoznjih lukenj.
Izdelki iz plastike in galvanizacije so odporni na vlago, zato materiali ne korodirajo v celotnem obdobju delovanja.
Izbira lokacije za strešno prezračevalno odprtino
Pogosteje je prezračevalni izhod na streho za mehke strehe, valovite plošče in jeklo izdelan v območju slemena. To je posledica dejstva, da je zahtevana minimalna višina nad nivojem strehe, element bo odporen proti vetru in je možno vgraditi montažne naprave.
Če je v bližini dimnik, je prezračevalna odprtina nameščena v višini slemena, vendar nekoliko nižje od dimniškega razdelilnika. Izbira lokacije izhoda je urejena s standardi SP7.13130 - 2009 in SNiP 41. 01. - 2003.
DIY namestitev
Prezračevalne odprtine se montirajo sočasno z montažo strešne preproge ali vgradijo v končano streho. Prva metoda je boljša, saj ni treba odstraniti prevleke ali obnoviti elementov obloge. Prehodna prirobnica je pritrjena na podlago s sintetično kito in žeblji, luknja okoli elementa pa je hidroizolirana.
Zasnova podnožja zahteva ojačitev na izstopni točki z uporabo neprekinjenega letve ali namestitve dodatnih palic. Po namestitvi ondulina, mehkih ploščic in profilirane kovine namestijo jeklene obloge ali posebne predpasnike.
Faze namestitve na primeru strehe iz kovinskih ploščic
Na začetku je mesto namestitve označeno s posebno šablono, ki se prodaja skupaj z vtičnico, tako da pod ploščami ni obloge ali pa jo je treba razstaviti.
Delovni nalog:
- naredite luknjo za strešno prezračevalno napravo iz kovinskih ploščic v premazu, hidroizolaciji, izolaciji z mlinom (krog 115 mm) ali škarjami za rezanje kovin;
- uredite dodatne palice za zavarovanje izhoda v konstrukciji rešetke;
- okoli luknje na mastiki je pritrjen tesnilni element;
- na spodnji del prehodne gube se nanese tesnilo in element je pritrjen na podlago s samoreznimi vijaki;
- v podstrešnem prostoru je prezračevalna odprtina povezana s cevjo, ki je togo pritrjena v želenem položaju s sponkami ali nosilci.
Odprtina na strehi je obdelana s posebnimi elementi, okolična špranja pa prekrita z materialom v enaki barvi kot streha.
Dodatne naprave
Prezračevalni izhod je opremljen s pomožnimi konstrukcijami, ki so nameščene na vrhu odtočne gube ali znotraj strešne pite.
To so lahko:
- aeratorji;
- kapljice;
- deflektorji;
- vizirji.
Dodatne naprave povečajo učinkovitost prezračevalnega sistema, povečajo ugrez znotraj linije. Strukturne naprave ščitijo notranji prostor izhodnega elementa pred vodo, snegom in smeti.

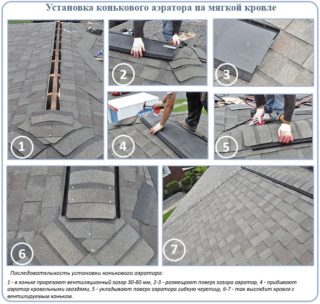

Aeratorji
Naprave pospešujejo pretok zraka pod strešno preprogo in toplotno izolacijo, če naravni vlek ni zadosten. Aeratorji so ravne plošče, namenjene redčenju gostote zraka, zaradi česar se tokovi odstranijo iz prostora pod streho.
Velikost elementov se razlikuje glede na vrsto kritine, prav tako njihovo število pri različnih kritinah. Plošče postavite v korakih največ 12 metrov na visokih delih pobočij. V strehah z naklonom 15 - 45° so predvideni posebni prehodi - slemenski zračniki, v take vdolbine pa so nameščeni prezračevalniki.
Kapalke
Naprava je prezračevalna napa na strehi, ki služi za odstranjevanje taline in dežja iz notranjosti izpušne cevi. Glava naprave je narejena z naklonom, dno je sama kapnica, stranice pa so opremljene s konveksno obrobo, ki štrli najmanj 10 cm nad dimenzijami prehoda.
Prezračevalni kanali so v celoti pokriti s pokrovom, na stenah cevi pa so predvidene luknje, prekrite z rešetko. Zaščitne celice niso majhne, da se ne zamašijo. Kapljične cevi dodatno ščitijo pred kondenzacijo in zmanjšujejo hrupnost sistema, če so tam nameščeni ventilatorji.
Deflektorji
So prezračevalna gliva na strehi, ki je nameščena na glavi cevi, da zmanjša pritisk v okolici in poveča ugrez. Naprava ustvarja zračne tokove in jih usmerja v želeno smer.
Funkcije deflektorja:
- ne dovoljuje, da veter vstopi v notranji prostor cevi;
- odpravlja pojav povratnega (prevrnitvenega) potiska;
- ščiti pred padavinami, smeti, pticami.
Obstajajo modeli z razširjeno difuzorsko glavo, izdelujejo naprave v obliki cilindrične gobe na strehi za prezračevanje, sferični turbo deflektor in dinamično napravo.
Vizirji
Karnisa je nameščena na prezračevalni odprtini, da se prepreči uničenje notranjih sten zaradi delovanja padavin.
Za izdelavo se uporabljajo različni materiali, jeklo, armirani PVC. Elementi se vgrajujejo na prezračevalne kanale mehkih in trdih streh, vendar so minimalno debeli, da ne obremenjujejo nosilnih špirovcev.
Za pritrditev na cev se uporabljajo posebni nosilci in nosilci, pritrjeni na zunanje stene kolektorja. Nadstreški so izdelani z enim ali dvema pobočjima v obliki piramide, kupole ali dežnika.
