Izdelava lastnega zapaha za vrata

Izdelava zapaha za vrata z lastnimi rokami ni težka niti za začetnika. Naprava ima številne prednosti pred tovarniškimi izdelki; zasnova upošteva značilnosti vratnega krila. Obstaja več možnosti, ki jih morate raziskati, preden začnete.

Zahteve za zaklepne naprave

Pri izbiri zasnove mehanizma za zapiranje vrat se upoštevajo številne splošne zahteve, pa tudi vrsta in material, iz katerega so izdelana vrata.

Naprava mora zagotoviti:

• zaščita pred odpiranjem s strani nepooblaščenih oseb med odsotnostjo lastnikov in ponoči;
• zanesljiva pritrditev vratnega krila v vsakem vetru;
• neprekinjeno delovanje v vseh vremenskih razmerah;
• odpornost proti rji;
• enostavnost izdelave;
• enostavnost uporabe (ergonomija) in varnost;
• združljivost videza s celotno zasnovo ograje in vrat;
• proizvodnost v proizvodnji, namestitvi in ​​delovanju.

Pri določanju zahtevane vrste zaklepne naprave je treba upoštevati značilnosti delovanja. Na primer, za vrata s terase na vrt (zelenjavni vrt) ni potrebe po zapleteni skrivnosti odpiranja. Vrata na ulico naj se odpirajo na obe strani, ključavnica pa naj vsebuje skrivni mehanizem proti vsiljivcem in naključnim obiskovalcem.

Vrste zaprtja in razvrstitev

Razvrstitev zaklepnih naprav in zahteve zanje določa GOST 5089-2011 „Ključavnice, zapahi, cilindrični mehanizmi. Tehnični pogoji".

Dokument opredeljuje tri vrste naprav:

• Ključavnice so izdelki, namenjeni zaklepanju zaščitnih struktur in imajo varnostne lastnosti.
• Zapahi za pritrditev vratnega krila v zaprtem položaju.
• Ključavnice z zaklepnim mehanizmom: izdelki, ki se uporabljajo za pritrditev vrat v zaprtem položaju, opremljeni z zaklepnim mehanizmom.

Zapahi so razvrščeni glede na naslednja merila:

• način namestitve: vdolbino ali nad glavo;
• desno, levo, univerzalno;
• eno- in dvostranski glede na možnost odpiranja;
• principi delovanja - mehanski, elektromehanski, elektronski, magnetni;
• izvedba zapaha - pravokotna, z več palicami pravokotnega ali okroglega prereza in s poševnim koncem (zapah).

Tovarniški izdelki so podvrženi certifikacijskim testom, vendar domače naprave ne smejo biti slabše kakovosti.

Glavni strukturni elementi

Na splošno so ključavnice za vrata sestavljene iz več funkcionalnih elementov:

• ohišja;
• pogonski element (kljuke, ključi), ki odklepa/zaklepa vrata;
• aktuator, ki prenaša gibanje od ključa (ročaja) do zapaha ali zapaha;
• blokirna (vzajemna) plošča - deli z luknjo za vstop zapaha;
• zapah, ki služi kot ključavnica vrat, ko so zaprta;
• povodec, del, ki se uporablja za premikanje zapaha.

Pri različnih različicah se lahko sestava delov razlikuje.

Pri izdelavi ključavnice za vrata z lastnimi rokami morate upoštevati vse zahteve za zaklepne naprave.

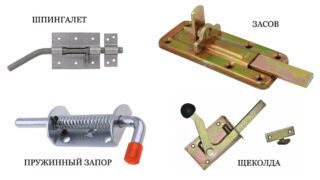

Glede na oblikovne značilnosti in načelo delovanja se v vsakdanjem življenju razlikujejo naslednje vrste vratnih ključavnic:

• Zapahi so mehanske ali polavtomatske naprave. Delovno telo je kovinska plošča z ročajem. Pri zapiranju pod vplivom vzmeti ali gravitacije ventil pade v utor udarne plošče. Za odpiranje morate uporabiti silo na ročico in dvigniti zaklepno ploščo ali uporabiti ročaj, da odstranite zapah iz utora. Zapahi so lahko samozaskočni ali ročno upravljani.
• Zaporni ventili so sestavljeni iz sornika s pritrjenim ročajem. Za zapiranje morate potisniti kovinski zatič ali ploščo v utor, od tod tudi ime.
• Espagnolette, ena od vrst ključavnice z okroglim zapahom, ki drsi v notranjost telesa.
• Zapah se običajno imenuje zapah velike velikosti, namenjen pritrjevanju masivnih vrat, vrat in garaž. Pogosto so opremljeni s povratnimi vzmetmi in utori za pritrditev delovnega elementa v zaprtem položaju.

Doma so izdelani zapahi, zapahi in vzmetni zapahi za zaklepanje vrat. Vsaka od teh naprav je najbolj primerna za reševanje specifičnih problemov in ima številne prednosti in slabosti.

Izdelava domačega zapaha

Obstaja več vrst zapahov za domačo uporabo, od preprostih vrtljivih do avtomatskih.

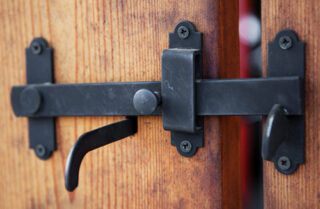

Vrtljivi zapah

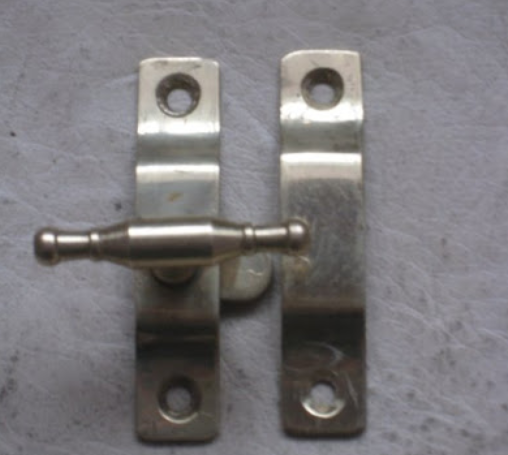

Priročno je zakleniti od znotraj s preprosto napravo - vrtljivim kavljem ali zapahom.

Za izdelavo naprave boste potrebovali jekleni trak, samorezne vijake, vijake in matice. Iz orodja pripravite:

• brusilnik ali žaga za kovino;
• vrtalnik s svedri;
• kladivo, klešče, primež;
• ravnilo, pipa ali svinčnik;
• varilni stroj.

Za končno obdelavo kupite temeljni premaz in barvo za zunanjo uporabo.

Najenostavnejši izdelek je sestavljen iz zapaha, protizaklepne plošče, ročaja za odpiranje in omejevalnika.

Vsi deli so pred montažo na vrata obdelani s temeljnim premazom proti koroziji in pobarvani.

Algoritem izdelave:

1. Iz jeklenega traku se izreže vijak dolžine 15–20 cm.
2. Na eni strani ventila je izvrtana luknja za pritrdilni vijak.
3. Ročaj je privarjen ali privit za enostavno odpiranje.
4. Po vrtanju skozi vratno krilo je sornik pritrjen s sornikom in matico na vratno krilo.
5. Med vrata in kljuko je nameščena podložka debeline 2–3 mm, da se zapah med premikanjem ne drgne ob vrata.
6. Protiplošče izdelamo iz jeklenega traku tako, da del upognemo v primežu in izvrtamo luknje za pritrditev.
7. Pripravite omejevalnik in ga pritrdite na vratno krilo.
8. Namažite gibljive dele.

Najenostavnejši enostranski zapah je pripravljen za uporabo.

Za uporabo naprave se v vratno krilo na obeh straneh izvrta luknja in na sprednji strani vrat namesti ročaj. Ročaj je lahko snemljiv. Na ta način se pridobi skrivna ključavnica, ki jo lahko odprejo samo lastniki ali osebe, ki so seznanjene s skrivnostjo.

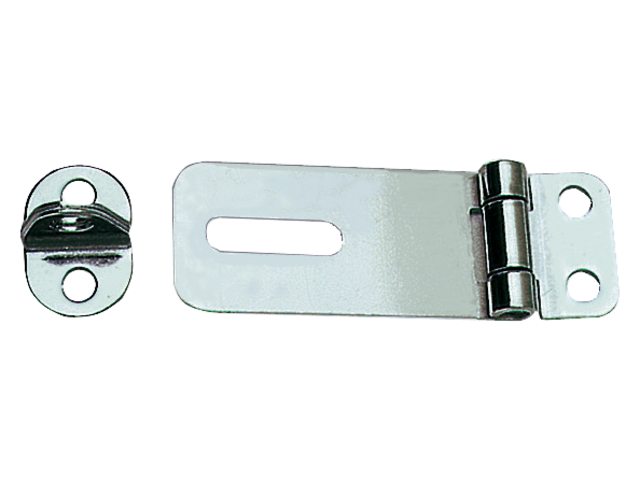

Zapah s ključavnico

Z rahlim zapletom zasnove lahko dobite zanesljivo ključavnico, toda za odpiranje vrat boste morali odpreti ključavnico.

Za izdelavo zapaha na vratih s ključavnico so očesa pritrjena na gibljive in fiksne dele z varjenjem.

Možnosti in risbe je enostavno najti na internetu.

Takšno napravo lahko uporabite za vrtna vrata. Tukaj grad ščiti pred naključnimi vsiljivci ali huligani in ne ščiti pred profesionalnimi tatovi.

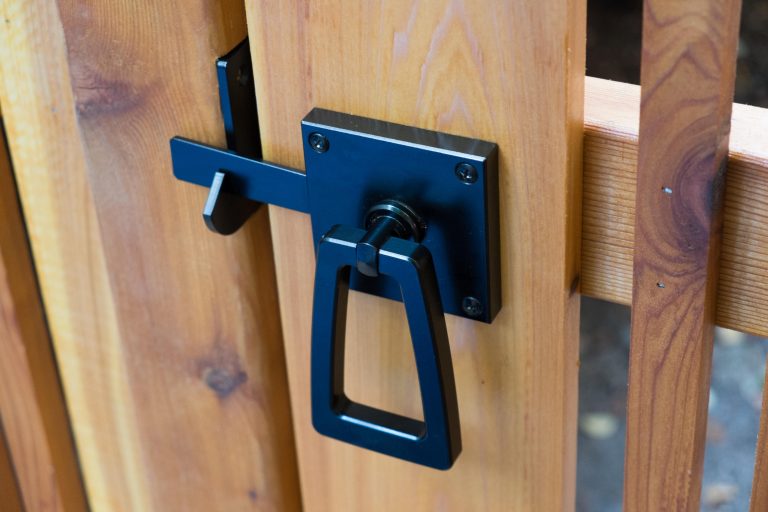

Samozapiralni zapah

Zapah za vrata, ki deluje samodejno, lahko naredite z lastnimi rokami. Algoritem delovanja takšnih naprav temelji na spontanem vrtenju sornika pod vplivom gravitacije ali vzmeti.

Najenostavnejša možnost je sestavljena iz vijaka, ki se vrti v navpični ravnini, in udarne plošče, katere sprednji del je odrezan pod kotom.

Pri zapiranju vrat zapah drsi po nagnjeni ravnini in se na koncu gibanja pod lastno težo spusti v režo.

Za odpiranje vrat se palica dvigne s pomočjo vrtljivega ročaja, izdelanega v obliki obroča ali katere koli druge oblike.

Samozapahne vijake na vratih je treba izdelati izključno dvostransko. V nasprotnem primeru, če vsi prebivalci zapustijo mesto, bo nemogoče odpreti vrata, boste morali splezati čez ograjo.

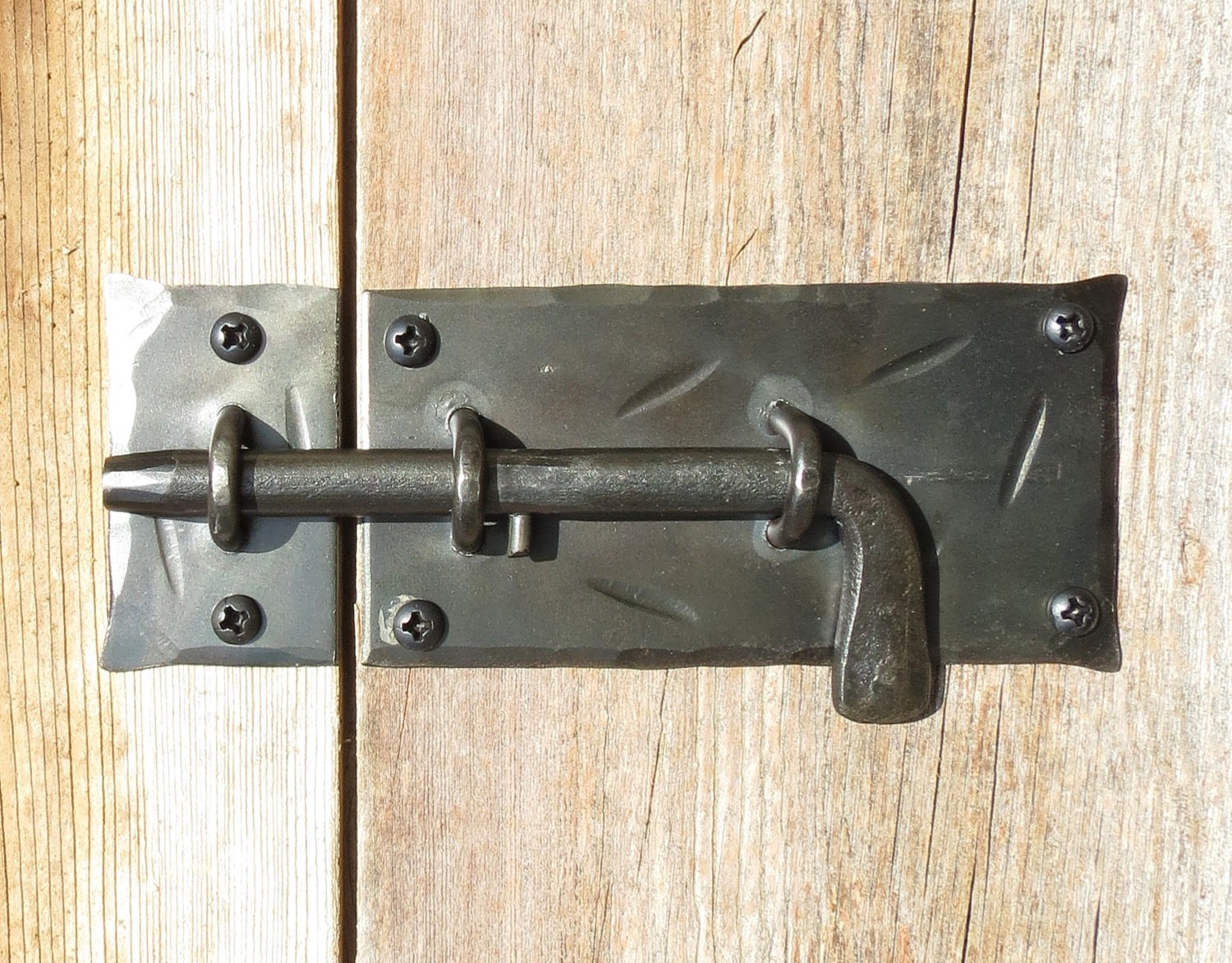

Izdelava zapaha

Espagnoli služijo kot dodatna zaščita mesta pred vdorom tujcev ponoči ali ko so vsi lastniki doma.

Espanols zapirajo vrata na eni strani.

Najenostavnejša naprava je sestavljena iz več delov:

• ohišje vodila;
• vijak;
• udarna plošča;
• ročaji za manipulacijo;
• omejevalnik potovanja.

Zapah je izdelan iz razpoložljivih materialov: kovinske plošče, ustreznega kosa gladke ojačitve. Za pritrditev boste potrebovali samorezne vijake, vijake ali vijake z maticami.

Algoritem dela:

1. Izmerite razdaljo med vratnim krilom in nasprotnim drogom, da odrežete delovni element potrebne dolžine. Mere so izbrane tako, da ima zapah zadostno rezervo hoda in v zaprtem stanju vsaj 2 cm prekriva udarno ploščo.
2. Deli zapaha so povezani z varjenjem.
3. Privarite omejevalnik hoda, da deli ventila ne padejo iz telesa.
4. Pobarvajte podrobnosti.
5. Namestite zapah na vrata.

Naprava je pripravljena za uporabo.

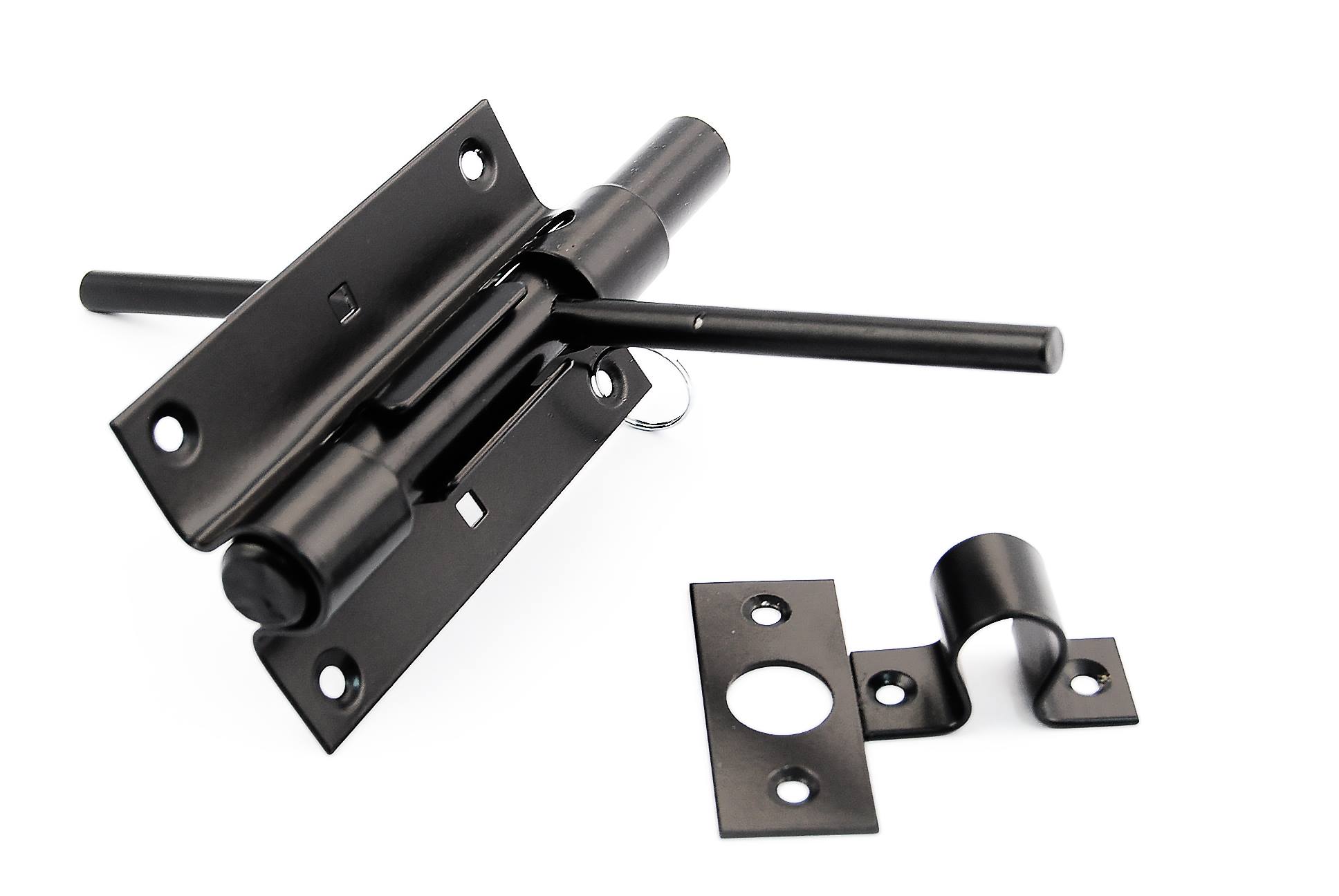

Dvostranski zapah

Če so vrata izdelana iz kovinskega profila, se lahko zapah skrije znotraj prečke. Če želite to narediti, izrežite potrebne luknje v cevi za premikanje ročaja. Enaka reža je narejena v valoviti plošči.

Končajte delo z varjenjem ročajev znotraj in zunaj vrat.

Pomanjkljivost je, da vrata ne bodo zaklenjena, zato bo pot do spletnega mesta za vsakogar prosta. Hkrati takšne ključavnice zanesljivo ščitijo vrata pred vplivom živali in vetra.

Špagnjolet se lahko zaklene s ključavnico obešanko, za katero so privarjena ušesa.

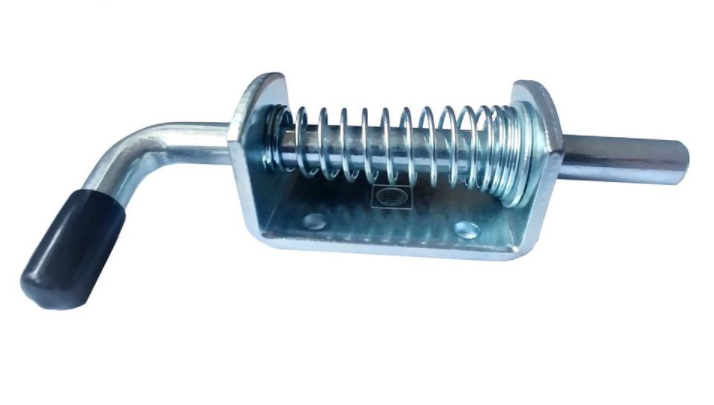

Vzmetni zapah

Vzmet je potrebna za varno pritrditev ventila v zaprtem položaju. Če so masivna vrata ali vrata izpostavljena močnemu vetru, lahko tresljaji postopoma premaknejo zapah v odprt položaj.

Naprave ni težko izdelati sami, na osnovi tovarniške zasnove.

Za delo boste potrebovali brusilnik, varjenje in vrtalnik.

Vzmet drži ventil v zaprtem položaju. Če je potrebno odpreti vrata, potegnite za kljuko in premagajte upor vzmeti, da premaknete zapah. Za pritrditev v odprtem položaju sta na koncu nasproti udarne plošče dva cvetna lista, skozi katera se potegne ročaj.

Možnosti zaklepanja, ko vzmeti delujejo na kroglo ali valj za vrata, so malo uporabne - zaradi vetrnih obremenitev se bo platno nenehno premikalo. Kroglični ventili se uporabljajo izključno za notranja vrata.

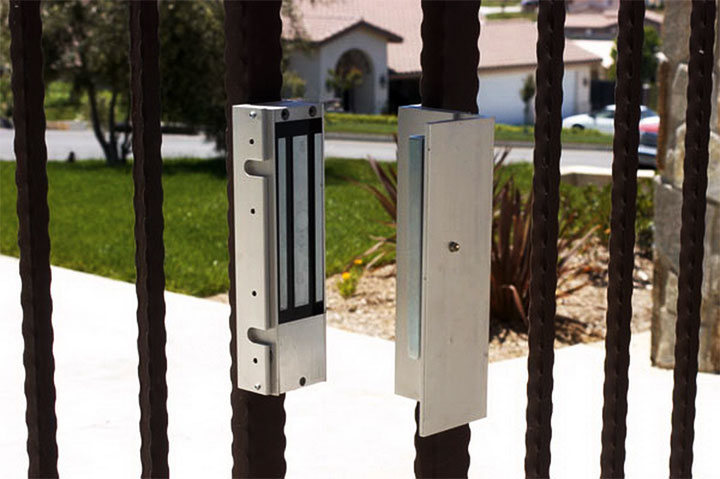

Elektromagnetne ključavnice

Če je mogoče na vrata napajati konstantno napetost 12 voltov, lahko naredite elektromagnetno ključavnico z lastnimi rokami. V ta namen se uporabljajo aktivatorji avtomobilskih vrat. Pomembno je pojasniti, ali aktivator ob vklopu ali odstranitvi napetosti premakne zaklepno palico.

Napravo je treba namestiti na skrivaj pod kožo prehoda ali v katerem koli ohišju, da jo zaščitite pred padavinami in zaledenitvijo.

Z uporabo nepotrebnih ali najcenejših avtoalarmov izdelujejo ključavnice z daljinskim odpiranjem.

Električni magnet ključavnice se aktivira, ko se napetost napaja iz krmilne enote ali deluje s skritega gumba.

Pomanjkljivost zasnove je nezmožnost zaskočenja - vsakič, ko je zaprt, je potrebno aktivirati gibanje aktivatorske palice.

Pravila delovanja

Težave pri upravljanju zapahov so posledica izpostavljenosti naravnim pojavom. To je še posebej opazno v jesensko-zimskem obdobju. Pri visoki zračni vlažnosti kovina aktivno rjavi, kar lahko povzroči zagozditev mehanizma. Poleg tega rja tvori proge, ki poslabšajo videz vrat. Za preprečevanje korozije se spomladi in jeseni ventili odstranijo, obdelajo proti rji in pobarvajo.

Nekateri obrtniki žgajo jeklo, zaradi česar je odporno na vlago.

Nočne zmrzali po otoplitvi predstavljajo nevarnost. Nakopičena vlaga lahko zmrzne na vijaku in prepreči njegovo gibanje v telesu. Priporočljivo je zaščititi dele naprave pred naravnimi pojavi. V ta namen so izdelana različna ohišja za skrito vgradnjo.

Če obstajajo dokazi, da so ponoči možne močne zmrzali, je treba gibljive dele zvečer obrisati do suhega, odstraniti vlago, nato pa bo vijak zjutraj deloval.
