Kaj je centraliziran sistem ogrevanja

Velika večina stanovanjskih stavb v naši državi ima centralizirano ogrevanje. Reforma stanovanjskih in komunalnih storitev ter vsakoletne naraščajoče tarife ljudi prisilijo k razmišljanju o učinkovitosti rabe toplote. Za zmanjšanje obratovalnih stroškov morate poznati zasnovo sistema za oskrbo s toploto.

Kako deluje centraliziran sistem ogrevanja?

Centralizirano ogrevanje je način oskrbe s toploto iz enega vira v stanovanjske in industrijske prostore, ki se nahajajo na velikem območju.

Splošna shema izgleda takole:

1. Hladilno sredstvo se segreje na ločenih predmetih na zahtevano temperaturo.
2. Toplota se v hiše dovaja po ceveh, položenih v zemljo ali na odprt način.
3. Toplotne enote organizirajo obračun porabljene energije in distribucijo toplote po vhodih v hišo.
4. Vroče hladilno sredstvo se dovaja v vsako stanovanje in na stopnišča skozi dvižne cevi hišne napeljave.
5. Za ogrevanje stanovanj se uporabljajo toplotni izmenjevalniki, ki jih običajno imenujemo radiatorji ali radiatorji.

Kotlovnica v sami hiši je poseben primer centralnega ogrevanja.

Vsak od sistemov je lahko urejen na različne načine in opravlja dodatne funkcije.

Viri toplote

Hladilno sredstvo se segreje v soproizvodnjah toplote in električne energije (SPTE), državnih daljinskih elektrarnah (DHE) ali posebej za ta namen zgrajenih kotlovnicah, ki oskrbujejo več stanovanjskih območij.

Imena termoelektrarn in državnih daljinskih elektrarn so ostala iz sovjetskih časov, čeprav so njihovi lastniki zdaj zasebna energetska podjetja.

Termoelektrarne, državne daljinske elektrarne in kotlovnice se razlikujejo:

• glavni namen in način delovanja;
• moč;
• polmer storitvenega območja.

Glede na ekonomsko izvedljivost se termoelektrarne gradijo v naseljih z več kot 100 tisoč prebivalci in razvito industrijo. GRES so namenjeni majhnim in srednje velikim mestom z nizko porabo električne energije. Kotlovnice ogrevajo stanovanjske in javne zgradbe, industrijske objekte v radiju največ 3 km.

Toplotne in elektrarne so zasnovane tako, da je njihov glavni namen v hladni sezoni ogrevanje vode za ogrevanje. V času brez peči postaja preklopi na način proizvodnje električne energije.

Za proizvodnjo električne energije so potrebne državne elektrarne. Toplota se sprošča pri delovanju turbin in je usmerjena v ogrevanje.

Kotlovnice ogrevajo izključno vodo za ogrevalne sisteme;

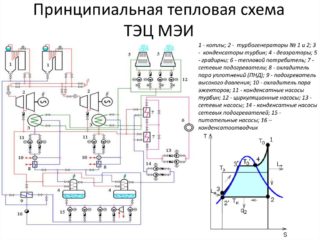

Shema proizvodnje toplote

Funkcionalne sheme delovanja termoelektrarn in državnih daljinskih elektrarn so zelo podobne, razlika je v moči in konstrukciji opreme.

Električna in toplotna energija se pridobiva v termoelektrarnah in državnih daljinskih elektrarnah z zgorevanjem goriva. Za delovanje potrebujete premog, kurilno olje ali zemeljski plin.

SPTE naprava

Glavni sestavni deli termoelektrarne so:

• objekti za gorivo - niz mest za shranjevanje in pripravo goriva;
• kotlovnica, sestavljena iz kotla in pomožne opreme;
• turbinska in električna oprema;
• namestitev kondenzata;
• Toplotni izmenjevalniki, ki odvajajo toploto za centralizirano ogrevanje;
• sistem oskrbe s tehnično vodo.

Dodatni sistemi vključujejo sisteme za odvod in čiščenje dima, sisteme za odstranjevanje pepela in žlindre ter cevovode.

Kotlovnice so veliko enostavnejše - ne vsebujejo turbin, kondenzacijskih enot ali druge pomožne opreme.

Algoritem delovanja toplotnih virov

SPTE in državne daljinske elektrarne so izjemno zapletene strukture, vendar načelo delovanja ogrevanja hladilne tekočine ni težko razumeti:

1. Pripravljeno gorivo se dovaja v kotlovnico. Premog mora biti zmlet, po možnosti v prah. Za zgorevanje zrak v zgorevalno komoro dovajajo črpalke.
2. V kotlovnici se tehnološka voda v kotlih spravi v stanje pare, ki je pod visokim pritiskom.
3. Po cevovodih se para dovaja do lopatic turbine, ki med vrtenjem proizvajajo električno energijo.
4. Po turbini vstopi ohlajena para v toplotni izmenjevalnik, kjer preda toplotno energijo vodi za centraliziran sistem ogrevanja.
5. Ohlajena para prehaja v tekočo fazo, ki jo kondenzna enota očisti hlapov in nečistoč.
6. Prečiščena voda se dovaja v kotlovnico, kjer se začne nov ogrevalni cikel.

V poletnem času, ko je potrebna veliko manj tople vode, se SPTE naprave preklopijo na način proizvodnje električne energije. V tem primeru se para ohladi v hladilnih stolpih do stanja vode, črpa na višino do 12 metrov in razprši s posebnimi napravami. Odvečna para se sprosti v ozračje.

Voda vstopi v bazen, kjer se ohladi. Nato se s kondenzacijskimi napravami dovaja v kotlovnico. Postopek se ponovi. Za nadomestitev izgub dodamo vodo iz zunanjih virov - rek ali jezer.

Termoelektrarne na premog in državne daljinske elektrarne morajo biti opremljene s sistemi za odvod dima.

Zasnova izmenjevalnika toplote

Namen toplotnih izmenjevalcev je odvzem toplote pari, ki prehaja skozi turbino.

Naprave so razvrščene po zasnovi:

• lupine in cevi;
• prerez (element);
• lamelna.

Vsaka vrsta ima veliko modelov.

Najpogostejša in učinkovita je lupinasto-cevna različica naprave. Para pod pritiskom vstopi v snop cevi, ki se nahaja v zaprtem ohišju. Hlajena voda se dovaja znotraj ohišja. Pride do procesa izmenjave toplote - cevi, segrete s paro, segrejejo vodo v posodi. Črpalke ustvarjajo pritisk za premikanje tekočine v cevovodih sistema centralnega ogrevanja.

Značilnosti okrožnih kotlovnic

Glede na vmesno hladilno sredstvo so kotlovnice razdeljene na paro in vodo.

V prvem primeru se voda dovede do stanja pare, v drugem pa voda pod 100 stopinj sodeluje pri izmenjavi toplote.Možnost je odvisna od projekta, razdalje do objektov in drugih tehničnih lastnosti konstrukcije.

Para se redkeje uporablja kot hladilno sredstvo za oskrbo stanovanj, najdemo jo le v starejših stanovanjih.

Oprema za hišno ogrevanje

Distribucija toplote po prostorih stanovanjske stavbe se izvaja v skladu z eno od naslednjih shem:

• enocevna z zgornjim polnjenjem;
• enocevna s spodnjim polnjenjem;
• dvocevni s spodnjim polnjenjem;
• dvocevni z zgornjim polnjenjem.

V prvem primeru se hladilno sredstvo pod tlakom vzdolž osrednjega dvižnega voda dvigne v zgornje nadstropje. Nato se voda zaradi gravitacije, ki je nekaj toplote oddala baterijam, vrne v grelno enoto in se nato transportira proti termoelektrarni (kotlovnici).

Dvižni vodi potekajo znotraj stanovanj in odklop vašega doma iz splošnega sistema je tehnično težaven in včasih nemogoč. Temperaturo radiatorjev je mogoče regulirati s posebnimi termostati, katerih namestitev zahteva varjenje. V visokih stavbah so v enotah za oskrbo s toploto nameščene dodatne črpalke za dovod hladilne tekočine v zgornje nadstropje, kar poveča stroške in stroške opravljenih storitev.

Vmešavanje v delovanje druge sheme je tudi tehnično nemogoče - cevi tukaj potekajo tudi znotraj stanovanj.

V zadnjem času so se v novih hišah in pri rekonstrukciji starih stavb uporabljale dvocevne sheme z lokacijo skupnih komunikacij v vhodih ali tehnoloških jaških. V takšnih primerih se lahko posamezno stanovanje odklopi od toplotne energije.

Ruska zakonodaja kategorično prepoveduje izklop ogrevanja brez dovoljenja iz katerega koli razloga.

Obstajajo omejitve pri vgradnji radiatorjev v večstanovanjskih stavbah. Tlak v 5-nadstropni stavbi je od 2 do 4 Atm, v 9-nadstropni stavbi pa do 7 Atm.

Poleti, po popravilih komunikacij, se izvede testiranje tlaka - tlak se dvigne na 10-12 atm, da se odkrije puščanje. Ko je sistem napolnjen s hladilno tekočino, lahko pride do vodnega udara.

Glede na možne obremenitve pri zamenjavi radiatorjev opustijo popolnoma aluminijaste izdelke in izberejo bimetalne radiatorje. Bodite pozorni na zajamčene indikatorje tlaka, ki jih baterija lahko prenese.

Prednosti in slabosti centraliziranega ogrevanja

Vsaka oprema, tehnični sistemi in komunikacije imajo prednosti in slabosti. Prednosti in slabosti se upoštevajo v povezavi z ekonomsko komponento in enostavnostjo uporabe.

Pozitivne lastnosti centraliziranega ogrevanja vključujejo:

• Obratovalni stroški s centralnim sistemom so primerljivi ali nižji od stroškov za posamezno kupljeno energijo.
• Večina termoelektrarn, državnih elektrarn in kotlovnic deluje na katero koli vrsto goriva, kar omogoča ustvarjanje zasilnih rezerv za delo.
• Edina oprema za ogrevanje v stanovanjskih prostorih so radiatorji. Kotlovnice so odmaknjene od stanovanjskih območij, okoli njih pa so urejene sanitarne cone, ki izboljšujejo okolje.
• Lastnik ne kupuje drage opreme (kotlov).
• Ogrevanje stanovanja ni odvisno od dobave energije in električne energije v hišo.
• Zmanjša se verjetnost nesreč in nesreč, povezanih z uhajanjem plina.
• Za servisiranje plinske opreme ni treba sklepati pogodb in plačevati.
• Nesreče v najkrajšem možnem času odpravi dobavitelj na svoje stroške.

Slabosti vključujejo:

• izgube v omrežjih, ki dovajajo toploto hiši - dolžina cevovoda je lahko 10 km;
• dobaviteljica v tarife vključi možne stroške, zato je plačilo bistveno višje, kot bi lahko bilo;
• omejen nadzor temperature v stanovanju, ki ga povzročajo sheme za gradnjo hišnih omrežij;
• nezmožnost odklopa posameznega stanovanja iz splošnega omrežja stavbe brez sodne odločbe;
• odvisnost od tarif (ki jih določajo regionalne komisije), na katere lastnik stanovanja ne more vplivati.

Najpomembnejša pomanjkljivost pri enostavnosti uporabe se šteje za nezmožnost ogrevanja hiše v obdobju brez peči. Spomladi in jeseni so pogoste nenadne temperaturne spremembe, na katere se termoelektrarna ne more hitro odzvati. Spreminjanje načinov delovanja pomeni velike finančne izgube.

Kako ogrevajo hiše v drugih državah?

Centralno ogrevanje je naša država nasledila kot dediščino socialističnega gospodarstva. V pogojih planskega gospodarstva in z velikimi energetskimi viri je bilo zgrajeno centralno ogrevanje, ki ga je večinoma plačala država.

Cevi s hladilno tekočino, hlajeno v hišah na poti do termoelektrarne, so bile vir toplote za rastlinjake, industrijska podjetja in živinorejske komplekse.

Množična proizvodnja opreme za individualno ogrevanje se je začela načrtno sredi 90-ih let, pred tem je primanjkovalo tudi za zasebna gospodinjstva.

Na planetu je zelo malo držav s podobnimi podnebnimi razmerami in primerljivo gostoto prebivalstva. Zaradi varčevanja z viri je ogrevanje v večini delov sveta decentralizirano.

V Nemčiji, Franciji, Kanadi so do 50. let prejšnjega stoletja gradili sisteme, podobne našim. Globalna energetska kriza, ki je sledila, je spodbudila razvoj ogrevalnih sistemov, ki oskrbujejo eno ali več večnadstropnih stavb. V ta namen se gradi posebna kotlovnica. Ni dolgih komunikacij za transport tople vode - izgube so zmanjšane.

Inštalacije je enostavno zagnati ob nenadnih ohladitvah, v toplih dneh pa je možno zmanjšati porabo energije z znižanjem temperature obtočne vode.

V Franciji in Veliki Britaniji ni centraliziranega ogrevanja - tam ima vsako stanovanje ločen kotel z zaprto zgorevalno komoro, katerega delovanje nadzira lastnik stanovanja.

Razpoložljivost in dostopnost energetskih virov v regiji igra pomembno vlogo.

Na Poljskem in Kitajskem se veliko domov ogreva s premogom, na Islandiji z vodo iz termalnih vrelcev. Norveška aktivno uporablja poceni elektriko.

Načini za zmanjšanje stroškov

Možnosti za znižanje obratovalnih stroškov dobavitelja in stroškov ogrevanja etažnih lastnikov je malo:

• visokokakovostna toplotna izolacija glavnih cevovodov, zlasti tistih, ki se nahajajo na površini;
• namestitev splošnih hišnih števcev porabe energije, ki primerjajo temperaturo hladilne tekočine na vstopu in izstopu - ob poznavanju prostornine pretočne tekočine oprema samodejno izračuna porabljene kalorije;
• namestitev posameznih merilnih naprav v vsakem stanovanju, ki velja samo za zgoraj obravnavane sheme 3 in 4.

Drugih možnosti vplivanja na plačilo ni.

Se splača odpovedati centralnemu ogrevanju?

Zakonodaja ne določa omejitev za spremembo sheme, vendar ni jasnih navodil, po katerih bi lahko zavrnili ogrevanje v stanovanjski hiši.

Dobavne organizacije so neposredno zainteresirane za večje število odjemalcev, zato se o spremembah ogrevalne sheme dogovorijo le s sodno odločbo.

Pred kratkim je bilo preklicano pravilo, da so lahko plinificirane le stavbe do 11 nadstropij.

Za sodišče boste morali zbrati dokumente, od katerih je nekatere zelo težko in včasih nemogoče pridobiti:

• potrdilo o lastništvu - prenova neprivatiziranih stanovanj je izključena;
• soglasje stanovalcev celotnega vhoda se lahko izpusti le, če cevovodi niso last celotne hiše;
• projekt prenove;
• dovoljenje za oskrbo s plinom;
• odobritev projekta s strani ministrstva za izredne razmere ali druge organizacije, odgovorne za požarno varnost objekta;
• hidravlični inženirski izračun specializirane organizacije o možnosti ponovne opremljanja sistema in vzdrževanja značilnosti po izključitvi določenega stanovanja iz splošnega kroga.

Plačila ne morete popolnoma zavrniti. Račun bo vseboval znesek za toploto, ki jo oddajajo dvižni vodi in ležalniki cevovodov, plačati boste morali prispevke za ogrevanje vhoda.

Centralno ogrevanje, ki ni vedno ekonomično, vendar zanesljivo in široko razširjeno, se pod določenimi pogoji in dodatnimi stroški lahko nadomesti z individualnim ogrevanjem.Preden se lotite urejanja osebnega ogrevanja, pretehtajte vse prednosti in slabosti, izračunajte stroške in možne prihranke ter se nato dokončno odločite za predelavo.
