Delovanje grelnih enot je povezano s povečanim tlakom in intenzivnim nastajanjem pare. Ohranjanje teh indikatorjev v sprejemljivih mejah je ključ do varnega delovanja katere koli vrste kotlovske opreme. Za te namene ima ogrevalno omrežje poseben sklop zaščitnih in regulacijskih naprav, vključno s tlačnimi senzorji in varnostnimi ventili.
Kaj je varnostna skupina
Varnostno enoto za ogrevalne sisteme razumemo kot poseben sklop 3 naprav, nameščenih na določenem mestu skupnega razdelilnika. Njegov glavni namen je zaščita ogrevalnih omrežij v primeru izrednih razmer (izredne razmere). Poleg tega bo uporabnik z njihovo pomočjo lahko spremljal trenutno stanje celotnega sistema kot celote, vključno s procesom segrevanja hladilne tekočine. Njihova izvedba v obliki enega samega modula omogoča poenostavitev postopka vgradnje v obstoječe ogrevalno omrežje.

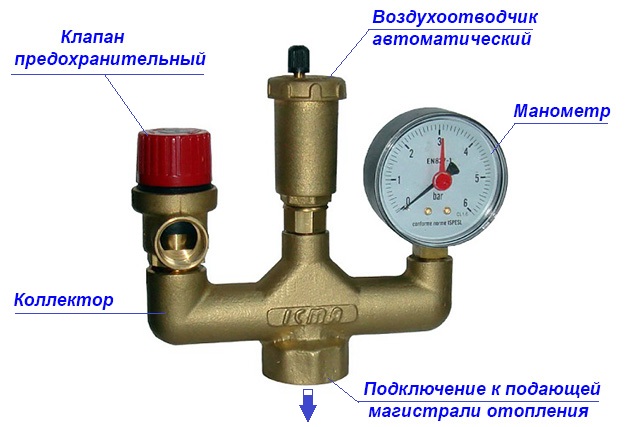

Obravnavana krmilna in varnostna enota je sestavljena iz 3 različnih naprav, združenih v skupnem litem ohišju razdelilnika.Običajno je izdelan iz medenine ali nerjavečega jekla in ima 3 sedeže, izdelane v obliki standardnih navojnih povezav. V spodnjem delu je posebna spojka, ki omogoča priključitev modula na ogrevalni sistem. Nadzorne in varnostne naprave se nahajajo na vrhu:
- standardni manometer za merjenje pritiska medija;
- avtomatska naprava za odzračevanje zraka;
- razbremenilni ali varnostni ventil.
Tako varnostna skupina za ogrevanje združuje 3 funkcije hkrati, ki jih je treba podrobneje razumeti.
Namen skupinskih elementov
Pri obravnavi posameznih elementov varnostne enote je posebna pozornost namenjena njihovemu namenu:
- Manometer je namenjen nadzoru tlaka vode v rezervoarju kotla, pa tudi v celotnem sistemu kot celoti; njen drugi namen je spremljanje tlaka hladilne tekočine pri polnjenju cevovodov v zaprtih enotah;
- naprava za odzračevanje odvečnega zraka vam omogoča, da se znebite tako imenovanih "čepov" pri postavitvi ogrevalnega omrežja; sprošča tudi dele pare, ki nastanejo v rezervoarju kotla med pregrevanjem;
- Varnostni ventil je zasnovan za razbremenitev tlaka vode, pare ali njune mešanice, ko presežejo določeno mejno vrednost.
Načelo delovanja varnostne skupine ogrevalnega sistema je nenehno spremljanje njegovega stanja in preprečevanje izrednih razmer. Pomenijo vrenje hladilne tekočine, ki nenehno kroži v vodnem plašču kotla, in prekomerno povečanje tlaka v sistemu, kljub prisotnosti ekspanzijske posode v njem.
Na začetni stopnji odstopanja od norme manometer zabeleži opazno povečanje tega indikatorja, po katerem se odvečni zrak odvaja skozi odzračevalno napravo. Na zadnji stopnji se voda (mešanica pare in vode) odvaja skozi varnostni ventil. V odsotnosti varnostne skupine kotla je po pregrevanju sistema možna eksplozija lupine enote z vsemi posledicami. Če je opremljen, modul deluje v samodejnem načinu, ko razbremenilni ventil izpušča paro, dokler se tlak v lupini ne vrne v normalno stanje. V večini vzorcev kotlovske opreme je zgornji prag približno 3 bare. Vendar pa pogosto obstajajo modeli z največjim delovnim tlakom reda 1,6-2,0 bara.
Kdaj lahko brez GB?
Varnostna skupina za ogrevanje hiše ni potrebna v vseh situacijah, saj večina vrst opreme ustreznega tipa že ima zaščitne elemente. Vendar pa na zahtevo lastnika pravila za namestitev dopuščajo možnost namestitve enote kot varnostne mreže.
Termogeneratorje na zemeljski plin, dizelsko gorivo ali elektriko odlikuje visoka stopnja varnosti. Njihove vgrajene varnostne funkcije zadoščajo za zaustavitev segrevanja hladilne tekočine, ko se zazna povišanje temperature ali tlaka.
V zaprtih stanovanjskih sistemih, opremljenih s plinskimi ali električnimi kotli (kotli), se običajno uporablja varnostni modul za lažji nadzor in vzdrževanje.Nasprotno pa imajo enote v zasebnih domovih, ki delujejo na trdo gorivo, praviloma veliko vztrajnost in se zato ne morejo takoj ustaviti. To ne velja samo za kotle na pelete, opremljene s sistemi za avtomatsko regulacijo, ampak tudi za naprave, ki kot gorivo uporabljajo drva.
Če je normalni način delovanja kršen, se vgrajeni termostat ali druga krmilna naprava takoj sproži, vendar se postopek ne more takoj ustaviti. Drva ne morejo takoj ugasniti, ampak bodo nekaj časa tlela, kar bo povzročilo rahlo povišanje temperature vode. V tem primeru bo namestitev varnostne skupine pomagala preprečiti nesrečo v kotlu na trda goriva.
Navodila za samostojno namestitev
Če kotel na les ali premog, kupljen v trgovini, nima lastne zaščitne enote, ga lahko kupite ločeno in nato sami namestite na opremo. V tem primeru je glavna pozornost namenjena ne toliko podjetju, ki proizvaja ta kombinirani izdelek, temveč pravilni izbiri samih naprav. Vse varnostne komponente, ki jih ponujajo proizvajalci, niso primerne za določen model generatorja toplote.
Lastnosti naprave za izpust zraka praviloma niso odločilnega pomena in ta sestavni del sklopa lahko zanemarimo.
Nasprotno pa sta manometer in zasilni ventil izbrana v skladu z najvišjim tlakom, katerega vrednost je navedena v navodilih za uporabo kotlovne opreme.Šele ko se prepričate, da so primerni za določen model kotla, lahko kupite izdelek in nadaljujete z montažo. S tehničnega vidika namestitev varnostne skupine na grelno enoto ni posebej težka. Vse kar potrebujete za to je, da se založite z osnovnim kompletom vodovodnega orodja. Če je na voljo, se priključitev na ogrevalni sistem izvede na enega od naslednjih načinov:
- namestitev kupljenega modula na priključek, ki je že prisoten na razdelilniku kotla v uporabi - v tem primeru morate zagotoviti, da se navoji, navedeni v palcih, ujemajo;
- vstavitev ohišja varnostne enote v dovodni cevovod v območju izstopa iz generatorja toplote.

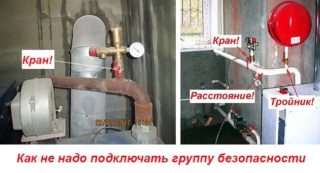

Pri nameščanju varnostnih elementov je pomembno zapomniti več točk glede povezovalnih funkcij te naprave.

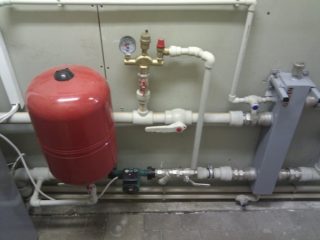

Včasih je za boljšo vidljivost instrumentne plošče celotna skupina nameščena na navpičnem delu cevi. Kot možnost se lahko nahaja na nosilcu, posebej opremljenem za ta namen, pritrjenem na steno. Prozorna cev je priključena na izhodni priključek varnostnega ventila, katerega drugi konec je spuščen v plastični kanister ali neposredno v odtok.Prva od teh drenažnih shem je dobra, ker je po nivoju vode v rezervoarju primerno oceniti, da kotel deluje v kritičnem načinu.
Skupine za kotle uvoženih proizvajalcev

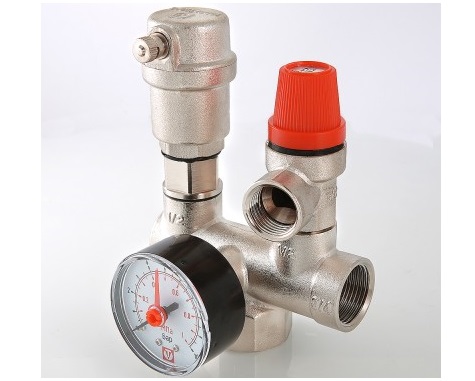

Uporabniki priljubljenih uvoženih kotlov morajo spremljati tudi delovanje svoje ogrevalne opreme. Prav za te namene je vzpostavljena varnostna skupina, ki se izbere za vsako specifično vrsto posebej. Tako običajni izdelki tega razreda, kot je na primer varnostna enota Valtec VT.460.0.0, gredo v prodajo. Poleg tega so znani modeli za 3-barski kotel Watt KSG 30 široko zastopani na domačem trgu.
V kategorijo armatur za ogrevalne naprave, po katerih je veliko povpraševanja, sodijo tudi varnostne skupine priznanega proizvajalca Meibes, katerega katalogi izdelkov so znani po vsem svetu.
