Ogrevanje hiše s plinom zahteva strogo upoštevanje standardov pri namestitvi opreme. Dimnik za plinski kotel je sestavni element ogrevalnega sistema. Od njegove pravilne namestitve ni odvisna samo kakovost ogrevalnega sistema, temveč tudi varnost stanovalcev. Razumeti morate zahteve in priporočila za namestitev plinske opreme.
Zakaj potrebujete dimnik za plinske kotle?
Med gorenjem nastaja snov, ki je nevarna za zdravje ljudi. Posledica vdihavanja ogljikovega dioksida je lahko močno poslabšanje splošnega stanja in celo smrt. Če je dimnik kotla nepravilno nameščen ali poškodovan, se poveča možnost zastrupitve.
Ogljikov monoksid je zahrbten, saj nima izrazitega vonja in barve, zato do zastrupitve pride postopoma. Ogljikov monoksid povzroča pomanjkanje kisika in negativno vpliva na vse biokemične procese v telesu. Da bi preprečili tragedijo, je treba namestitev dimnika obravnavati zelo previdno.
Materiali za proizvodnjo
Cev za dimnik je lahko izdelana iz različnih materialov, vendar morajo vsi izpolnjevati določene zahteve - biti tesni, ognjevarni in odporni na agresivna kemična okolja.

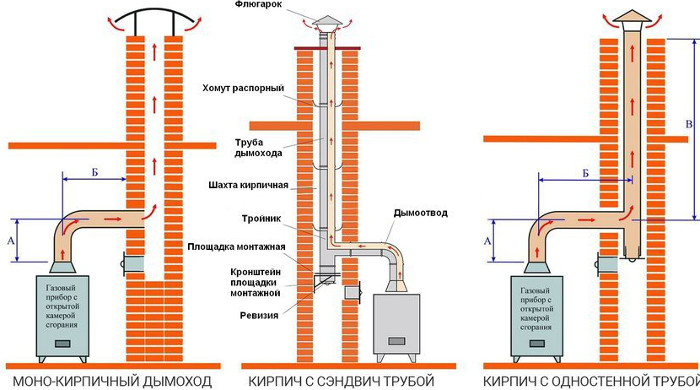

Opeka
Montaža opečne cevi za dimnik ni nov način in je celo zastarel. Ni posebej priljubljen, predvsem zaradi masivne strukture, pod katero je treba namestiti ločen temelj. Ta postopek zahteva veliko truda, časa in finančnih stroškov. Poleg tega lahko le izkušen mojster izvede kakovostno zidanje.
Ta oblika ima tudi tehnične pomanjkljivosti. Negladke notranje stene izzovejo kopičenje saj, kar posledično povzroči zmanjšanje oprijema. Druga pomanjkljivost je higroskopičnost opeke. Kondenzacijo, ki nastane na njeni površini, absorbira opeka in povzroči njeno hitro uničenje.
Za rešitev teh težav je znotraj opečne cevi nameščena azbestna ali jeklena obloga. Upoštevati je treba naslednje:
- Podloga na spojih mora biti zatesnjena. Pri vgradnji azbestno-cementne cevi polnjenje spojev s cementno malto ne bo rešilo vprašanja absorpcije kondenzata. V tem primeru boste morali uporabiti hidrofobne, kemično odporne spojine ali vzpostaviti povezave z zatesnjenimi sponkami.
- Izolacija cevi bo zmanjšala nastajanje kondenza. Toplotnoizolacijski material mora imeti lastnosti, odporne na vlago.
- Za zbiranje kondenzata in njegovo odstranitev od spodaj je na cev na dostopnem mestu nameščena posoda.
Opečni dimnik, nameščen ob upoštevanju zgornjih pravil, ne bo povzročal težav niti z obilno tvorbo kondenza.

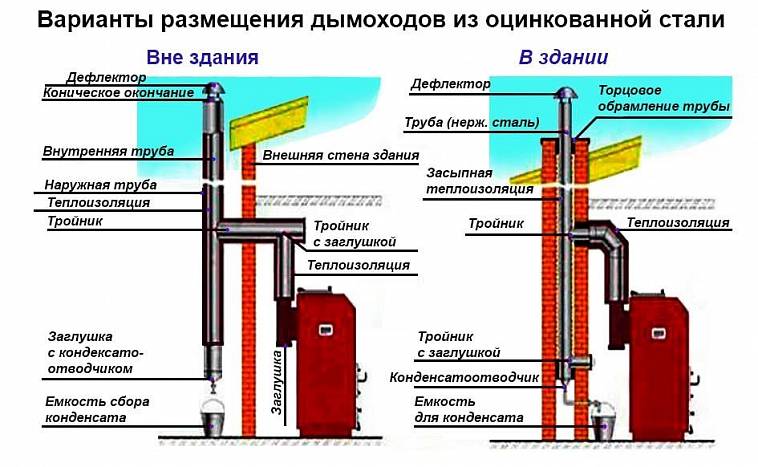

Nerjaveče jeklo
Nerjaveče jeklo za živila je material z edinstvenimi lastnostmi delovanja. Lahko prenese dolgotrajno izpostavljenost agresivnim kemikalijam. Od drugih sort se razlikuje po višji ceni, vendar je njegova življenjska doba daljša.
Nastanek majhne količine kondenzata in njegovo hitro izhlapevanje olajša enakomerna temperatura cevi - pomembno je, da se ne ohladi. Da bi to naredili, je izoliran. Učinkovita zasnova za vgradnjo dimnika je material tipa sendvič z izolacijo v notranjosti v obliki negorljive bazaltne volne. Vendar je priporočljivo izolirati območje, ki se nahaja na ulici, od zunaj, da ne izgubite ugreza in podaljšate življenjsko dobo dimnika.
Prednost sendviča je manjša poraba izolacije kot pri izvedbi enostenske konstrukcije iz nerjavnega jekla. V tem primeru je zunanji material sendviča lahko izdelan iz cenejšega pocinkanega jekla, ki ni izpostavljeno kondenzaciji, visokim temperaturam in ima dodatno zunanjo izolacijo.
Osnovne zahteve
Zahteve glede dimnih kanalov se odražajo v regulativnih dokumentih in jih je treba upoštevati. Med njimi je mogoče opozoriti na naslednje:
- spoji morajo biti zatesnjeni in odporni na vlago;
- spodnji del cevi mora biti opremljen s plastičnim ali jeklenim zbiralnikom kondenzata;
- višina cevi mora zagotavljati dober oprijem, zato se mora dvigniti najmanj 50 cm od površine strehe;
- Nad cevjo je nameščen nadstrešek za zaščito pred padavinami in naplavinami.
Našteta pravila bodo zagotovila varno delovanje plinskega ogrevalnega sistema.

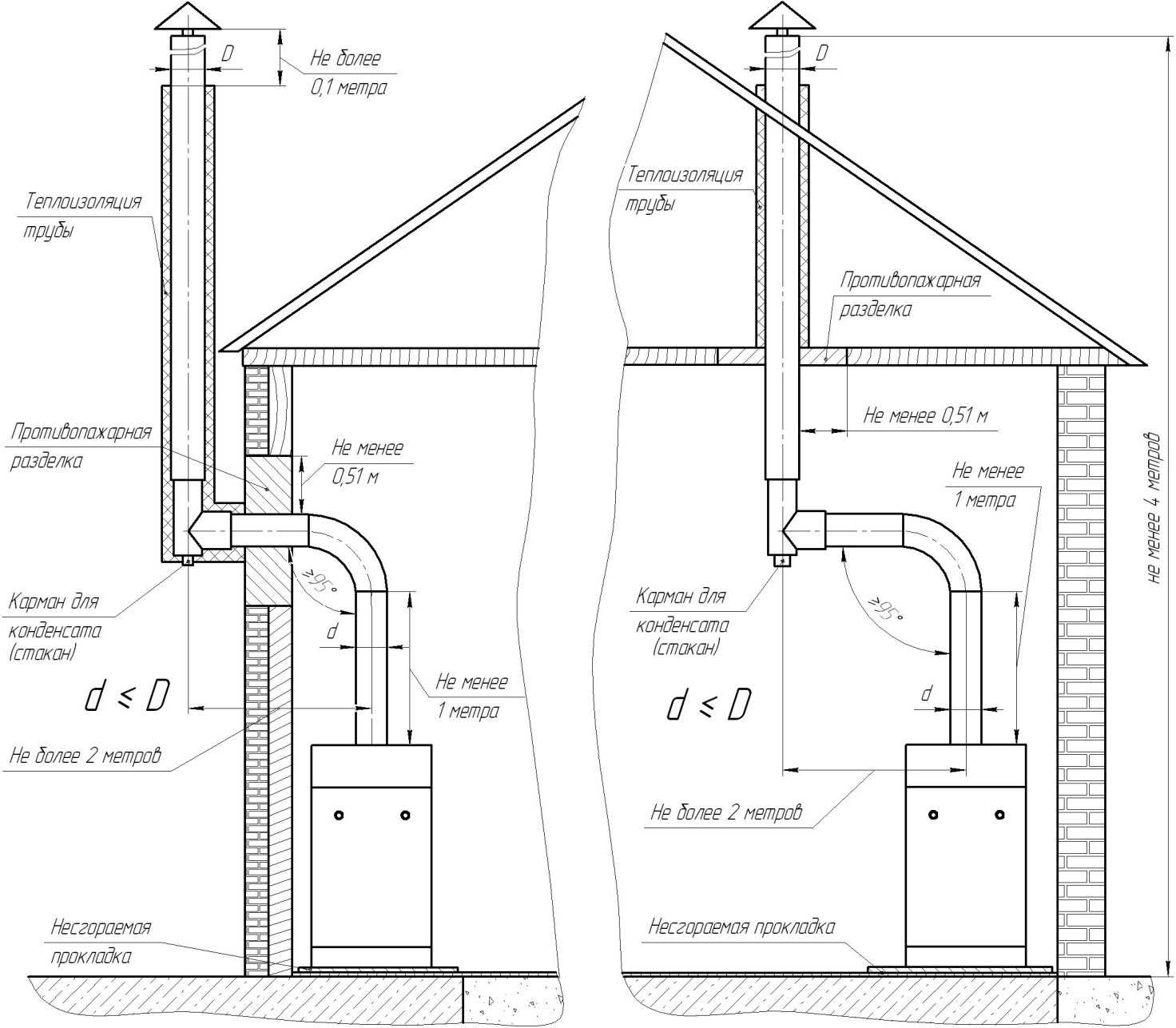

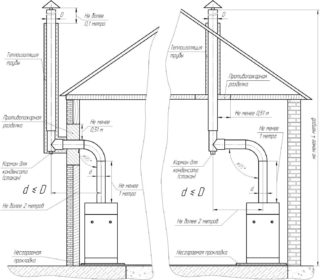

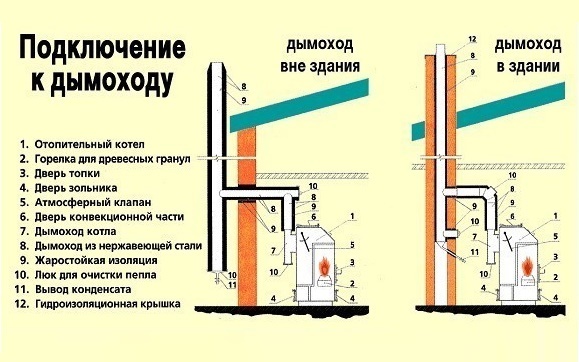

Struktura in diagram dimnika
Obstajata dve vrsti zgorevalne komore - odprta in z notranjim zgorevanjem. Ta dejavnik določa vrsto dimnika. V prvem primeru je nameščena običajna cev, v drugem pa koaksialna cev.
Načelo delovanja odprte kurišča je, da se dimni plini odvajajo po cevi v ozračje zaradi prepiha, kisik za zgorevanje pa vstopa v komoro iz prostora, v katerem je nameščen kotel.

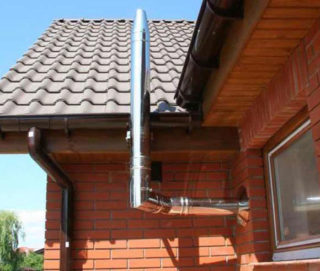

Za kotel z zaprto komoro je nameščen koaksialni dimnik. Sestavljen je iz dveh cevi, ki sta vstavljeni ena v drugo. Ena se uporablja za dovod zraka, ki podpira proces zgorevanja, druga pa za odstranjevanje produktov zgorevanja. Takšna cev je pogosto speljana ven skozi steno, saj potisk zagotavlja turbina.
Pravilna namestitev
Izbira razdelka
Notranji premer dimnika ne sme biti manjši od premera odvodne cevi na kotlu, preko katere sta priključena oprema in cev.Upoštevati je treba tudi, da sta ukrivljenost in zožitev posameznih odsekov dimnika nesprejemljiva vzdolž celotne dolžine.
Če morate na eno cev priključiti dva kotla, se njen presek poveča. Velikost notranjega premera cevi mora biti enaka vsoti premerov obeh cevi.
Nakloni in odmiki
Lokacija cevi mora biti navpična. Pri načrtovanju dimnika se je bolje izogibati nagnjenim območjem. Če tega ni mogoče doseči, je pomembno upoštevati, da naklon iz navpične lege ne sme presegati 30°, prečni prerez pa mora ostati znotraj standardnih vrednosti. Dolžina odseka, nameščenega z naklonom, ne sme presegati višine prostora.
Dovoljeno število odsekov obračanja je omejeno – biti morajo trije.
Zahteve za povezavo
Hermetična povezava pri vgradnji posameznih delov dimnika se doseže z uporabo posebnih sponk. Pri nameščanju cevi upoštevajte material sosednjih površin. Če so izdelani tudi iz težko gorljivih materialov, naj bo razdalja do dimnika 25 cm ali več. Priporočljivo je, da cev izolirate od zunaj z uporabo azbestnega kartona ali drugega ognjeodpornega materiala. Če je material odporen na ogenj, se lahko razdalja zmanjša na 5-10 cm.
Spoji dimniškega kanala in pritrdilnih elementov zahtevajo posebno pozornost - uporabljajo vzdržljiv material, ki je odporen na mehanske obremenitve. Pomembno je odpraviti obremenitev na območjih, ki se nahajajo pod kotom.
Pri sestavljanju cevi iz nerjavečega jekla mora biti globina potopitve enega elementa v drugega enaka polmeru kanala ali nekoliko večja. V tem primeru je nastanek vrzeli nesprejemljiv. V nasprotnem primeru obstaja možnost, da ogljikov monoksid vstopi v prostor.

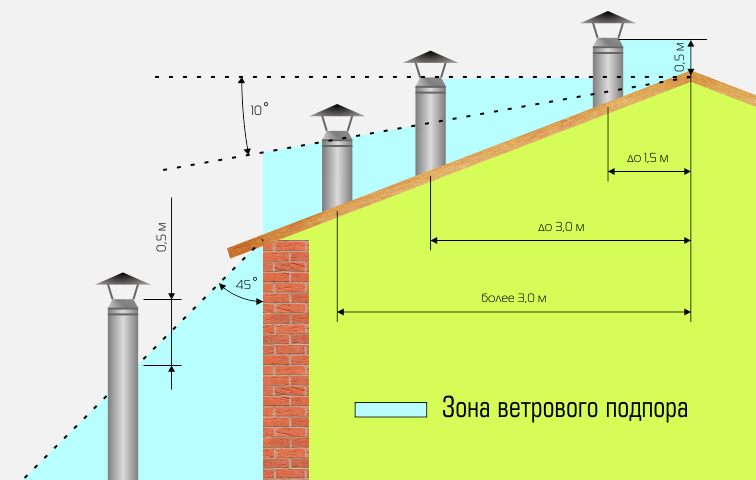

Lokacija cevi na strehi
Pri izbiri lokacije dimnika upoštevajte, da mora biti pri plinskem kotlu razdalja nad streho na najvišji točki najmanj 50 cm od roba previsa 150 cm.
Če je štrleči del dimnika od slemena oddaljen več kot tri metre, je lahko njegova višina nižja od 50 cm.
Če je streha ravna, mora biti višina dimnika 1 meter. Če je strešna konstrukcija kombinirana, se mora dimni kanal nad njeno površino dvigniti 2 metra.
Cev je izolirana znotraj in zunaj, da se prepreči nastajanje prevelike količine kondenza. Še vedno se bo pojavil, vendar bo znotraj izolirane cevi izhlapel. Če dovolite presežek kondenzata v kanalu, se bodo sčasoma začeli pojavljati korozijski procesi, kar bo povzročilo uničenje celotne strukture. Pomanjkanje izolacije vpliva tudi na zmanjšanje oprijema.
Možne napake pri izbiri plinskega kanala
Če med delovanjem ogrevalnega sistema nastane prekomerna količina kondenzata ali ni dovolj vleka, je bila najverjetneje vgradnja dimnika izvedena nepravilno. Najpogostejše napake pri namestitvi kanala za odvod dima so:
- nepravilna izbira prereza in višine kanala;
- nezadostna uporaba izolacije na zunanji strani cevi ali v območju znotraj neogrevanega podstrešja;
- kršitev zahtev požarne varnosti.
Razlog za nepravilno delovanje in hitro uničenje odvodne cevi za plin je lahko izbira neprimernega materiala za to. Na primer, lahko je nestabilen pri visokih temperaturah, izpostavljenosti agresivnim kemičnim okoljem ali ima nezadostno debelino stene.
