Stenski plinski kotel Navien je primer izdelkov, ki jih več let proizvaja korejsko podjetje z istim imenom. Amaterji in strokovnjaki poznajo njegove izdelke kot zanesljive in visokokakovostne enote, ki lahko trajajo več let. To potrjujejo številni pregledi ljudi, ki so kupili in uporabljali opremo več desetletij. Vendar pa včasih pride do težav, ki povzročijo okvare nekaterih komponent agregata. Če želite izvedeti, kako diagnosticirati odkrite okvare, se morate natančno seznaniti s tehničnimi značilnostmi plinskih kotlov Navien, ki jih ponuja podjetje.
Informacije o proizvajalcu
KD NAVIEN je eden vodilnih proizvajalcev ogrevalnih sistemov in vseh vrst industrijskih elektroinštalacij. Ustanovljeno je bilo leta 1978 in od takrat uživa zasluženo verodostojnost med potrošniki. Sodobna tehnološka osnova in močan gospodarski potencial korejskega podjetja nam omogočata nenehno širitev ponudbe priključkov.Veliko pozornosti namenjamo novostim in njihovi implementaciji v tehnološki cikel. Ta pristop k organizaciji proizvodnje vam omogoča, da se hitro odzovete na vse spremembe tržnih razmer.
Aktivna politika na področju inovacij je KD NAVIEN AS omogočila, da že dolgo časa ohranja vodilni položaj v večini segmentov trga ogrevalne opreme.
Posebno uspehe je podjetje doseglo pri izboljšanju okoljske prijaznosti in brezodpadnega delovanja ogrevalnih naprav. Pomembni dosežki so bili opaženi tudi na področjih, povezanih z univerzalnimi sistemi, ki omogočajo proizvodnjo toplote in električne energije.
Prednosti izdelkov tega podjetja vključujejo:
- okoljska varnost proizvedenih izdelkov;
- avtomatizacija proizvodnih procesov, kar omogoča zmanjšanje končne cene izdelka;
- prisotnost vgrajene zaščite pred nenadnimi spremembami napetosti v omrežju in možnost namestitve cevovoda z dvojnim krogom;
- udobje in udobje pri upravljanju enote.
Relativne pomanjkljivosti teh izdelkov vključujejo odvisnost od napajanja in čezmerni hrup.
Vrste stenskih kotlov
Na domačem trgu obstajajo tri vrste stenskih grelnih naprav tega razreda:
- atmosferski (odprti) kotel Navien;
- stenski modeli s turbinskim polnjenjem;
- kondenzacijske naprave.
Vsak od teh položajev zahteva ločeno obravnavo.
Atmosferski plinski kotli
Enote te vrste imajo odprto zgorevalno komoro. Predstavlja ga model Navien Atmo. Namenjen je delovanju v pogojih neenakomernega tlaka plina (njegove razlike lahko dosežejo 8-17 mbar) in same hladilne tekočine - od 0,6 do 8 bar.Moč ponujenih enot se giblje od 13 do 24 kW. Pri delovni temperaturi 80°C hladilno sredstvo segreje vročo vodo na 60°C s proizvodno prostornino 10 litrov na minuto. Za odstranjevanje produktov izgorevanja so opremljeni s standardnimi dimniki.
Ogrevalni krog pri atmosferskih kotlih je izdelan iz bakra, telo izmenjevalnika toplote pa iz nerjavečega jekla.

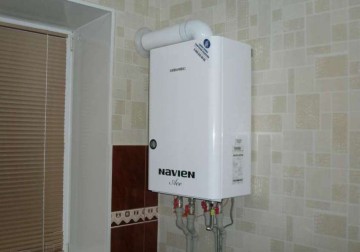

Na trge Rusije in držav nekdanje ZSSR se dobavljajo samo dvokrožne enote v stenski in talni izvedbi. Za krmiljenje plinskega kotla se uporablja prenosni daljinski upravljalnik. Vsi vzorci izdelkov Navien Atmo zagotavljajo zaščito pred zmrzovanjem hladilne tekočine, njihova učinkovitost je približno 86%.
Turbopolnilne enote
Skupina enot drugega tipa (z izolirano zgorevalno komoro) vključuje modele naslednjih serij:
- Prime, ki ga predstavljajo kotli z zmogljivostjo približno 13-35 kW;

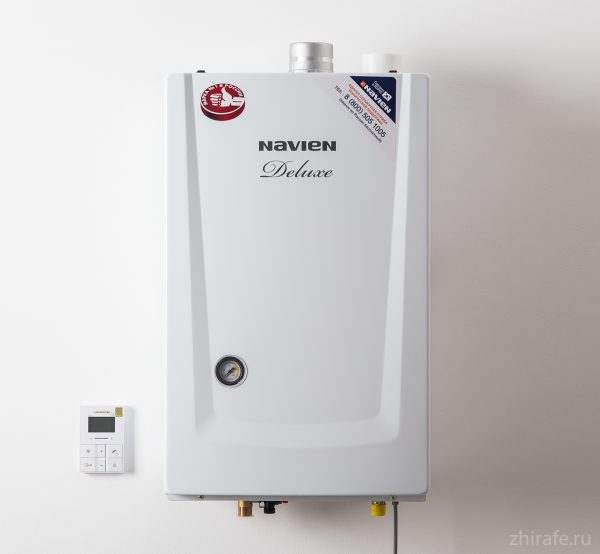

- Deluxe, katerega deklarirana moč se giblje od 13 do 40 kW;
- sodobni modeli Smart TOK z indikatorjem 13-35 kW.
Deli zraka se potisnejo v izolirano zgorevalno komoro - črpajo se skozi poseben ventilator, nameščen v koaksialni cevi. Zahvaljujoč temu imajo enote s koaksialnim dizajnom večjo učinkovitost, ki včasih doseže rekordno številko 93%. Plinski kotli iz serije Navien Deluxe so sposobni prenesti znatne spremembe napajalne napetosti, saj so opremljeni z vgrajeno stabilizacijsko napravo. Poleg tega imajo možnost samodejnega vzdrževanja temperature medija na ravni, ki ni nižja od "točke hlajenja" (6-9 stopinj).
Kondenzacijski kotli
Tretjo vrsto plinskih kotlov Navien predstavljajo vzorci opreme iz serije NCN in NCB.Zaradi dodatnega segrevanja nosilca s toploto kondenzata se je njihov izkoristek povečal na 99%. Funkcionalnost teh enot je še višja kot pri kotlih s turbopolnilnikom - krmilnik, vgrajen v njih, vam omogoča nastavitev temperaturnih parametrov za teden dni vnaprej.
Serija izdelkov Navien NCN vključuje štiri različice z močjo od 22 do 40 kW, NCB pa ima enako število izdelkov z nazivnimi močmi 24-40 kW. Voda v njih se segreje na 65°C, hladilno sredstvo, ki kroži po ceveh, pa na 90°C. Te enote lahko prenesejo pritisk medija do 10 barov.
Dovod zraka v opremi tega razreda je organiziran skozi koaksialni ali običajen dimnik.
Delovanje plinskih kotlov Navien
Mesto za namestitev in neprekinjeno delovanje plinskega kotla je izbrano ob upoštevanju naslednjih točk:
- enoto, obešeno na steno, je treba odstraniti od drugih gospodinjskih aparatov na razdalji najmanj 60 cm;
- prostor z napravo je opremljen z učinkovitim prezračevalnim sistemom;
- Električna vtičnica ni bližja kot 30 cm od telesa kotla.
Če ga želite priključiti na mestu namestitve, boste morali priključiti ločeno napajalno linijo. Ker moč, ki jo porabi (in s tem tok v tokokrogu), doseže pomembno vrednost, je prepovedano vklopiti napravo prek običajnega adapterja ali z uporabo podaljška. V skladu s PUE mora podružnica za enoto izpolnjevati naslednje zahteve:
- napajalna napetost – 220V 50Hz;
- presek kabelskih žil je izbran glede na moč vgrajene opreme (vsaj 2,5 cm kvadratni);
- Napajalni vod je zaščiten z ločenim odklopnikom in RCD.
V skladu z veljavnimi varnostnimi standardi mora biti telo plinskega kotla ozemljeno.
Preizkusite vklop in izklop
Če želite samostojno zagnati kotel, boste morali izvesti številne pripravljalne postopke:
- napolnite sistem z nosilcem vode;
- odstranite ves preostali zrak iz njega;
- preverite tlak v delovnem krogu.
Če opazite, da je padel, morate takoj izklopiti kotel in preveriti, ali vsi priključki puščajo.
Prvi dve operaciji se izvajata v skladu z navodili, priloženimi opremi, ki podrobno opisujejo vse faze zagona. Ko ni zaznanih nobenih odstopanj od normalnih pogojev, lahko nadaljujete z vsakodnevnim delovanjem.
Možne napake

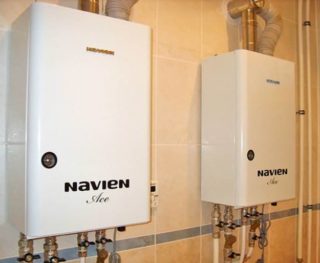

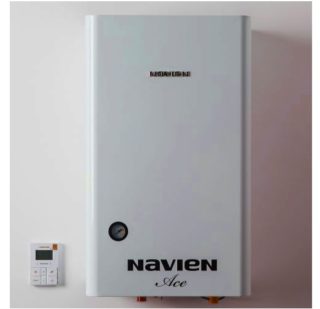

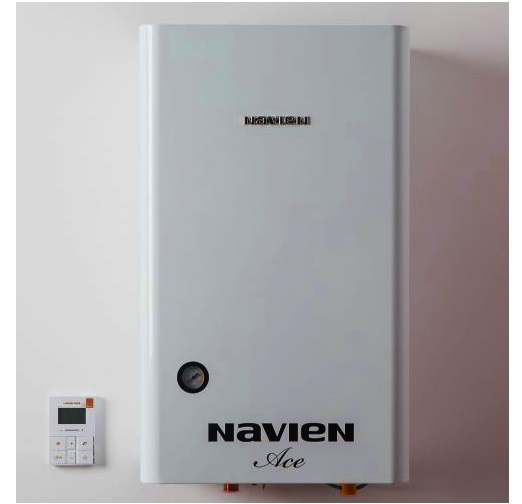

Napake, prikazane med samodiagnozo izdelkov korejskega proizvajalca, so opisane na primeru znanega modela kotla Navien ACE 24.
Vgrajeni sistem za odkrivanje napak preprečuje resne okvare opreme že v najzgodnejši fazi okvare.
Če se odkrije okvara, elektronska zaščita izklopi plinsko enoto iz omrežja in blokira celoten proces ogrevanja. Hkrati se na zaslonu ali zaslonu naprave prikaže koda napake. Kljub dejstvu, da so bili vgrajeni diagnostični sistemi razviti za strokovnjake, je povprečni uporabnik povsem sposoben samostojno razumeti to težavo in sprejeti potrebne ukrepe.
Kode napak
Tipične okvare plinskega kotla Ice Navien se zmanjšajo na več skupin težav, ki jih predstavljajo naslednje kode napak:
- 01E pomeni, da se oprema pregreva, kar zazna temperaturni senzor;

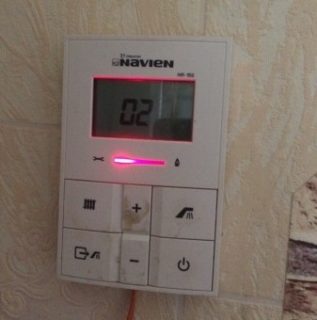

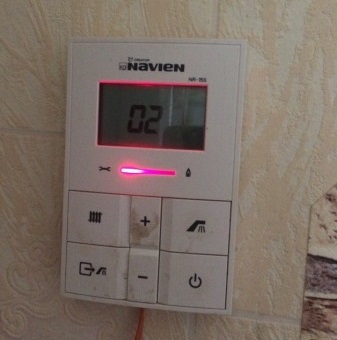

- 02E označuje pojav puščanja v tokokrogu, ki ga nadzira senzor pretoka (znižanje nivoja hladilne tekočine);
- 03E označuje odsotnost signala, ki potrjuje prisotnost plamena (tudi če gorilnik deluje);
- 04E – označuje prisotnost plamena v njegovi fizični odsotnosti (zaznan je tudi kratek stik v vezju senzorja plamena);
- 05E - tipična napaka, ki se pojavi, ko pride do okvare v tokokrogu za merjenje temperature medija v ogrevalnem krogu;
- 06E – koda okvare temperaturnega senzorja (TS), ki označuje kratek stik v njegovem tokokrogu;
- 07E – napaka, ki se pojavi ob okvari napeljave dizelskega goriva v krogu sanitarne vode;
- 08E – težave z istim senzorjem, vendar se pojavijo zaradi kratkega stika v njegovem tokokrogu.
Napaka s kodo 09E pomeni, da ventilator ne deluje pravilno in zahteva skrben pregled in zamenjavo. Napaka 10E označuje težave z odvajanjem dima, 12E pa, da je plamen v gorilniku ugasnil.
Naslednji blok šifer, ki se prikaže v primeru okvare:
- 13E označuje kratek stik v senzorju pretoka ogrevalnega kroga;
- 14E je koda za odsotnost ali kršitev normalne oskrbe s plinom iz glavnega;
- 16E – napaka, ki nastane zaradi pregrevanja komponent opreme;
- 18E - kršitve, povezane z delovanjem sistema za odstranjevanje dima (na primer pregrevanje senzorja).
Pridemo lahko do zaključka, da je najbolj nezanesljiva komponenta krmilna plošča. Toda v resnici temu ni tako, saj odpove veliko manj pogosto kot senzorji, ki jim služi.
V priloženi dokumentaciji ni posebnih navodil za odpravljanje težav. Proizvajalec to pojasnjuje z besedami, da vzdrževanje in popravilo plinske opreme podjetja Navien izvajajo predstavniki servisnega podjetja.Ko se uporabnik odloči sam odpraviti težavo, mora razumeti, da s tem izgubi garancijo.
Značilnosti izbire
Najbolj priljubljene med potrošniki so bele sorte kotlov Navien z navedeno močjo do 16 kW. Na prodajnem trgu jih predstavljajo naslednji originalni modeli:

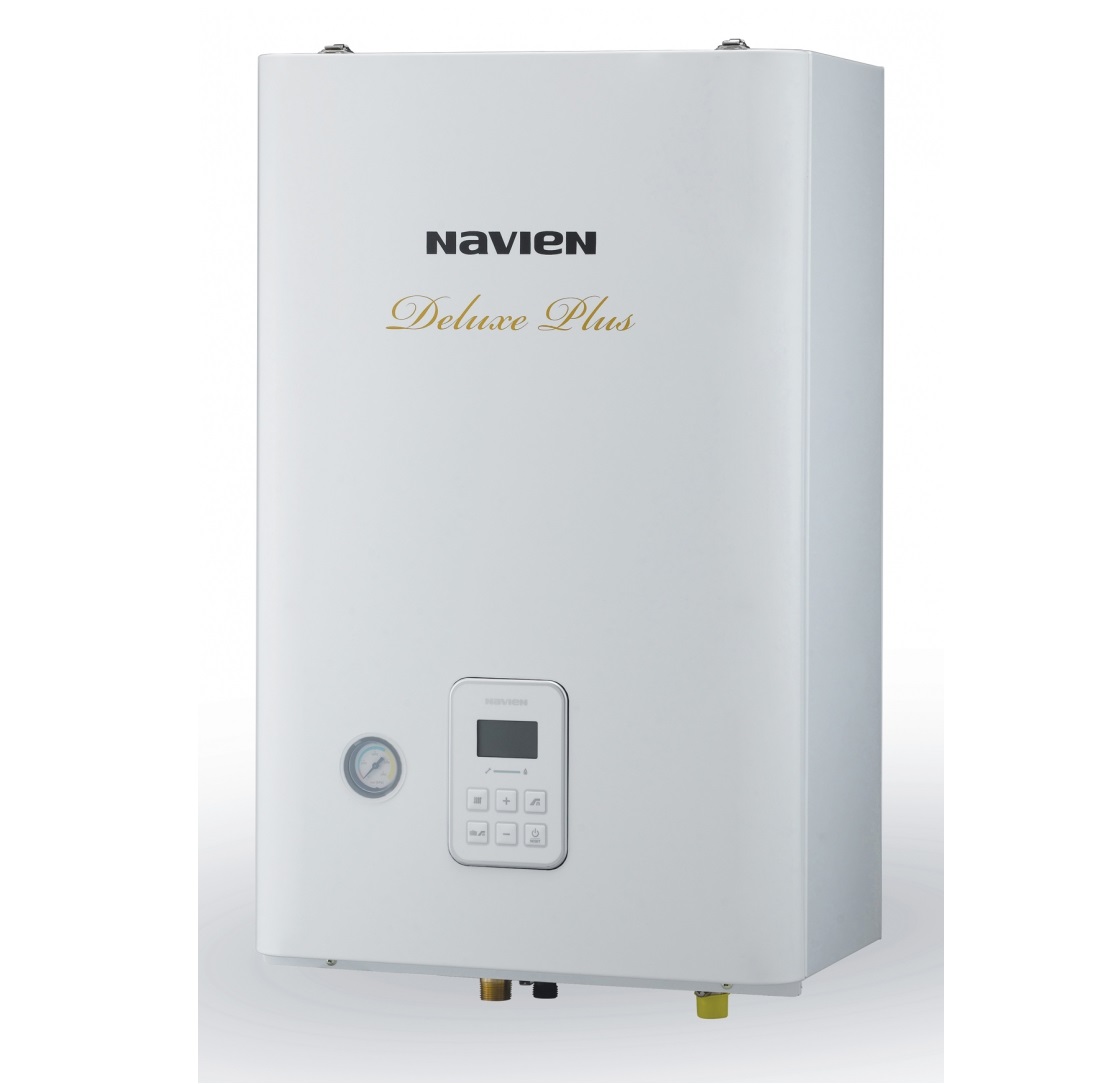

- izdelki blagovne znamke Deluxe Plus 16K;
- stenski kotli Deluxe Coaxial 16K White;
- opreme pod blagovno znamko ATMO.
Vsi agregati, označeni z blagovno znamko Kotel, imajo podobne lastnosti, manjše razlike pa se nanašajo predvsem le na posamezne komponente in dele. Pri nakupu je posebna pozornost namenjena garanciji proizvajalca in prisotnosti potrdila o kakovosti. Povpraševanje po vzorcih kotlov z deklarirano močjo nad 25 kW ni tako veliko, saj so njihovi stroški bistveno višji.
Skrb za plinski kotel
Da bi se izognili težavam s kotlom, morate obvladati osnovne tehnike za nego. Da ne bi prišlo do potrebe po popravilu, mora uporabnik upoštevati naslednja pravila delovanja:
- vzdržujte kotel čist in se izogibajte kopičenju velikih količin prahu;
- redno preverjajte napetost v omrežju;
- nadzorujte tlak hladilne tekočine in preprečite, da bi padel pod mejno raven.
Proizvajalec ne priporoča, da sami servisirate plinsko grelno enoto ali se dotikate njenega električnega tokokroga. Dovoljeno je le upoštevati razdalje od sten in drugih predmetov, navedene v navodilih - najmanj 15 cm.
Skrbno poznavanje vseh tipičnih napak in sposobnost odpravljanja njihovih posledic bo pomagalo zagotoviti zanesljivo zaščito kupljene opreme.
