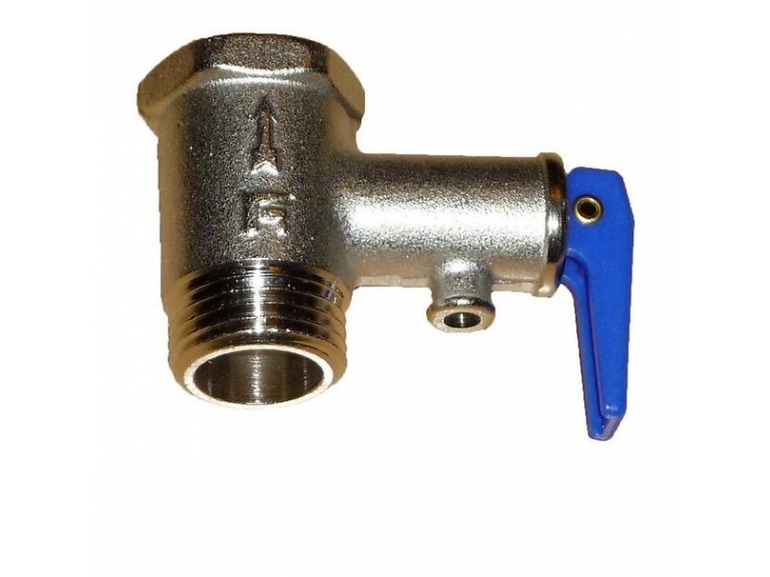

Učinkovitost njegovega delovanja, vključno z varnostjo ljudi, ki uporabljajo enoto, je odvisna od pravilne izdelave cevi kotla kot hranilnika. Najpomembnejši element sistema za nadzor njegovega delovanja je varnostni ventil za kotel, ki je nameščen v kanalu za hladno vodo in opravlja zaščitno funkcijo. Razumevanje, kje je kontrolni ventil nameščen na grelniku vode in kako je nameščen, je glavna naloga lastnikov ogrevalne opreme.
Princip delovanja

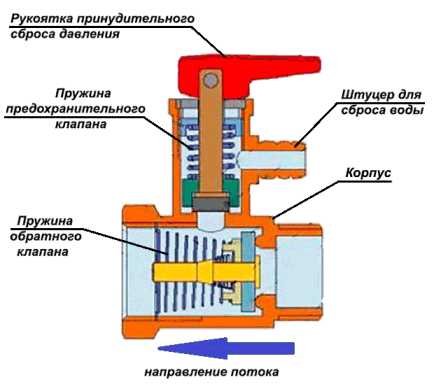

Če je v dovodu hladne vode zasilni ventil, je mogoče preprečiti, da bi tlak tekočega nosilca narasel nad mejno vrednost. To je mogoče zaradi širjenja vode, ki vstopa v kotel, in povečanja prostornine tekočine. Glede na dejstvo, da je kotel zaprta naprava, odvečna tekočina nima kam iti, saj je na dovodu nameščen še en povratni ventil. Pri segrevanju se tlak v enoti poveča in doseže mejo. Da preprečite, da bi rezervoar popolnoma počil, potrebujete varnostni ventil za kotle.
Pojavi se naravno vprašanje: zakaj ga namestiti, če lahko odstranite povratni ventil. Nesprejemljivost te možnosti je razložena na naslednji način:
- Tlak v vodovodu ni posebno stabilen.
- Možne so situacije, ko topla voda skoraj preneha teči iz pipe - njen tlak je prenizek.
- Iztisne se v kanal za dovod vode, grelni elementi, ki ga segrevajo, pa postanejo izpostavljeni in hitro izgorejo.
Zgoreli grelni elementi niso tako slabi. Veliko bolj nevarno je, če se segrejejo ob hkratnem dvigu tlaka v sistemu. Po segrevanju voda, ki pride na njih, izhlapi z močnim ekspanzijskim učinkom, kar vodi do razpoka bučke. Vrela voda in para uhajata in lahko povzročita poškodbe uporabnikov. Načelo delovanja sproščanja presežnega tlaka v sistemu bo pomagalo preprečiti resno nesrečo.
Vrste ventilov
Glede na mehanizem delovanja so obvodni ventili razdeljeni na naslednje vrste:

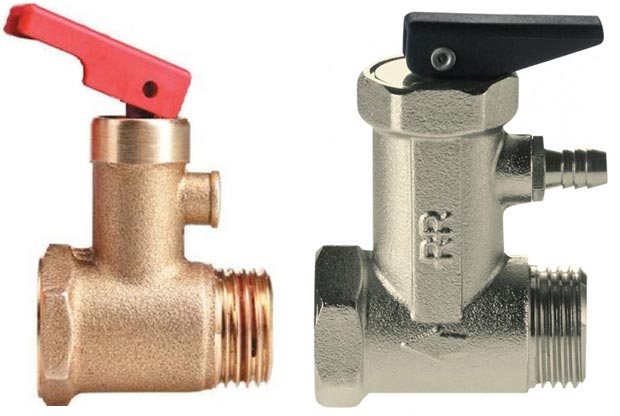

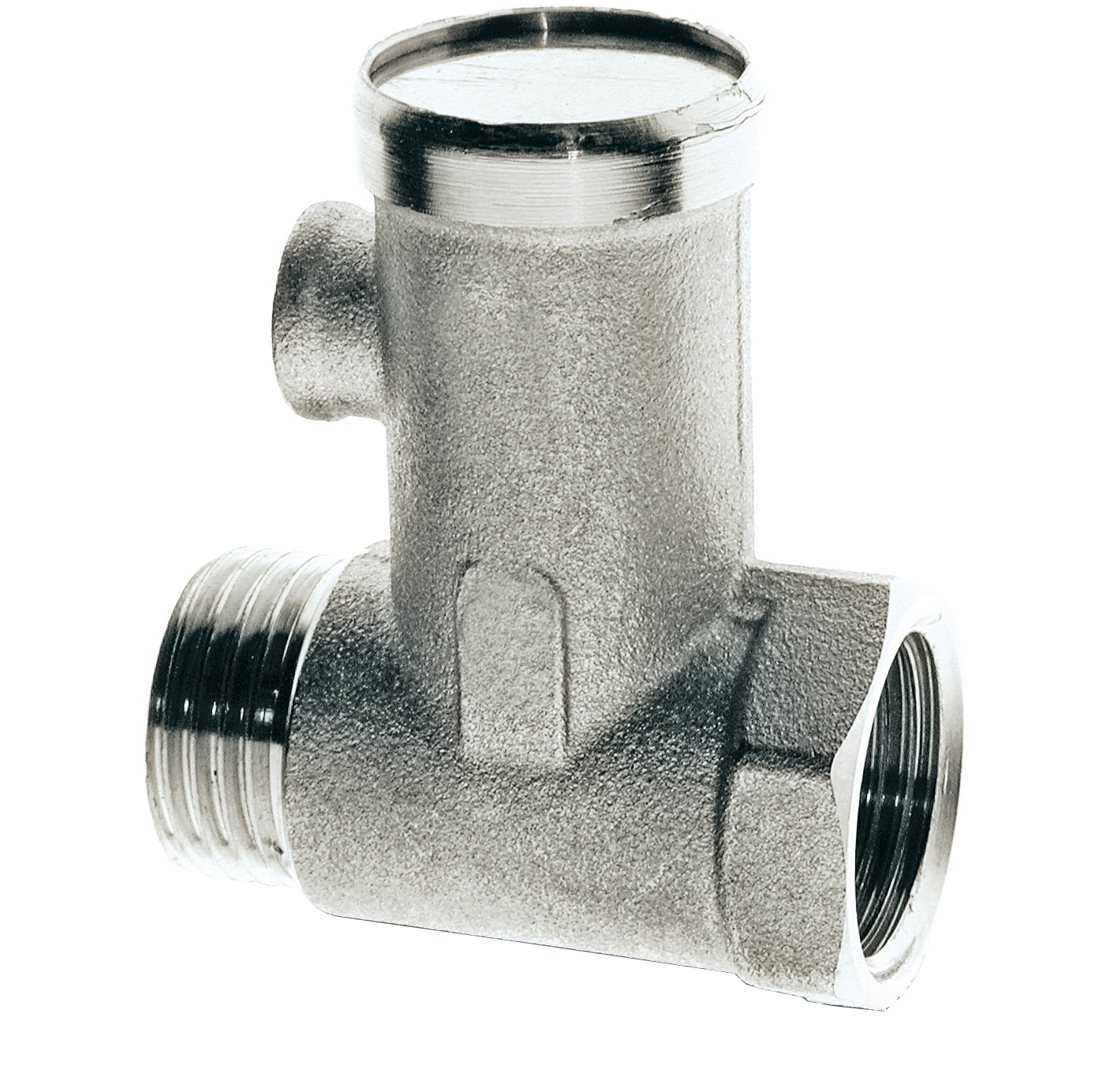

- pomlad;
- vzvod;
- magnetna vzmet;
- odpadki.

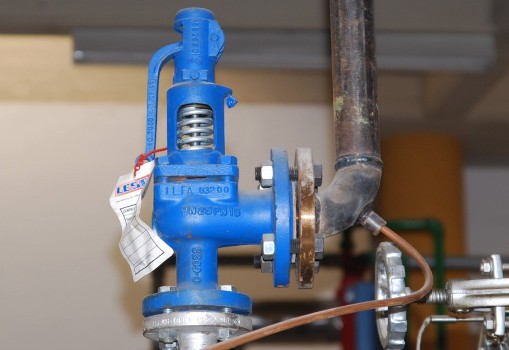

V prvih vzorcih povratnih ventilov za kotel je glavni delovni element vzmet, v drugem pa je vgrajen vzvod, ki nadzoruje stanje sistema v testnem načinu. Modeli tipa magnetne vzmeti so razvrščeni kot kombinirane naprave, ki združujejo prednosti poljskih in mehanskih struktur.
Glede na vrsto zaklepnega mehanizma ločimo naslednje vrste povratnih ventilov:
- vrsta dviganja;
- rotacijski in kroglični;
- Vafelj.
Plošča disk mehanizma v prvih modelih se premika gor in dol.Ko se pojavi pritisk v smeri naprej, se zaklopka odpre, če izgine ali oslabi, pa se zapre zaradi vzmeti ali lastne teže.
Naprava se sproži, da se zapre in vzdržuje tlak tudi, ko se spremeni smer toka tekočine.

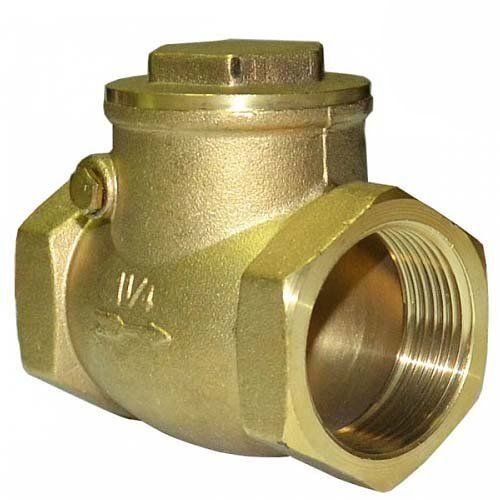

Vrtljiva ali nepovratna različica je izdelana v obliki lopute, ki se obrača in odpira pod pritiskom tekočine. Za zapiranje se uporablja sila vzmeti.
Z zasnovo kroglice razumemo mehanizem, v katerem pretok tekočine blokira krogla, ki jo na sedež pritisne povratna vzmet. Pritisk tekočine v drugo smer potisne kroglo v nasprotno smer in ji odpre prehod.

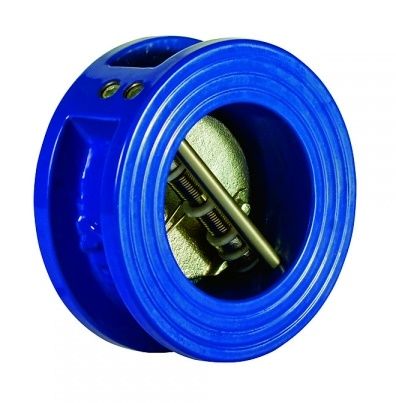

Zasnova ventila za rezine je podobna dvižnemu mehanizmu, vendar se v njem disk premika v smeri toka. Njegova modifikacija vsebuje dvoje vrat, ki se zložijo drug proti drugemu. Dvokrilna zasnova ima, ko je odprta, minimalen upor proti pretoku tekočine.
Če ventile razvrščamo glede na material, iz katerega so izdelani, ločimo naslednje izvedbe:
- Izdelki iz medenine, za katere je značilna zanesljivost in odpornost proti obrabi. Najpogosteje se uporabljajo v vsakdanjem življenju.
- Ventili iz litega železa so zelo poceni naprave, ki imajo eno značilno pomanjkljivost. Nikakor niso zaščiteni pred rjo in se namestijo samo na cevovode.
- Mehanizmi iz nerjavečega jekla so kakovostni in zanesljivi izdelki, ki imajo visoko ceno.
Priporočljivo je, da najnovejše vzorce uporabite samo na posebej kritičnih odsekih cevovodov.
Glede na način pritrditve na delovnem mestu so vsi povratni ventili vode razdeljeni na naslednje vrste:
- Spojni mehanizmi vgrajeni v prelom cevi z dvema navojnima spojkama ustrezne velikosti. Ta sorta je najpogostejša v vsakdanjem življenju, v nekaterih primerih se uporablja v proizvodnji.

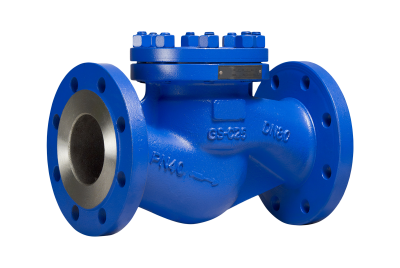

- Prirobnične naprave, kjer je mehanizem ventila povezan s posebnimi konektorji. Najpogosteje se uporabljajo v kombinaciji z analogi iz litega železa na velikih ceveh.
- Zaporni ventili, nameščeni med dvema prirobnicama, ki sta za trdnost pritrjeni s skoznimi vijaki. Ta sorta je najpogosteje nameščena na istih glavnih cevovodih.
Lokacije namestitve
V hišnih vodovodnih in ogrevalnih sistemih je veliko območij in odtokov, kjer je možno namestiti varnostni ventil.
- Na izhodu v stanovanje ali zasebno hišo iz centraliziranega voda za oskrbo s toplo vodo (STV).
- Po merilniku pretoka tekočine, ki zagotavlja njegovo zaščito pred vodnim udarom.
- Na vstopu v plinski ali električni grelnik vode (bojler), ki preprečuje odtok segrete in ekspandirane vode v dovod hladne vode.
Zaščitni elementi so nameščeni na mestih, ki jih določajo njihove konstrukcijske značilnosti in predvideni namen.
DIY namestitev

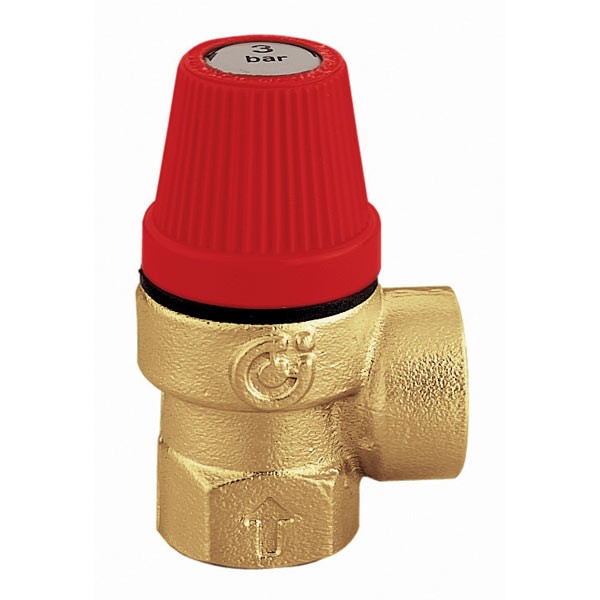

Varovalke so izbrane glede na tlak, za katerega je enota zasnovana tako, da je zaščitena pred izrednimi razmerami (navedena je v potnem listu). Na izbiro vpliva prostornina rezervoarja, navedena v specifikacijah, po kateri so meje odziva izračunane na 6, 7, 8 in 10 barov.Njegova namestitev je preprosta: na navoje se navije malo traku FUM ali naoljene vleke, nato pa se sam izdelek privije na delovno cev. Napravo zavrtimo do konca z roko, nato pa še dva obrata s ključem.
Postopek je naslednji:

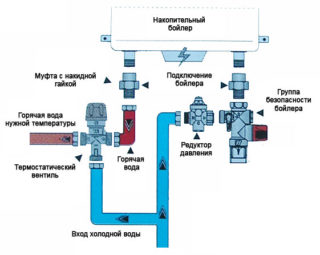

- Določeno je mesto namestitve nastavitvene naprave. Izberemo ga glede na to, na kakšno vodo je treba namestiti ventile na bojlerju - največkrat hladno vodo.
- Upošteva se prisotnost krogelnega ventila - potrebno je izprazniti rezervoar pred zimskim skladiščenjem.

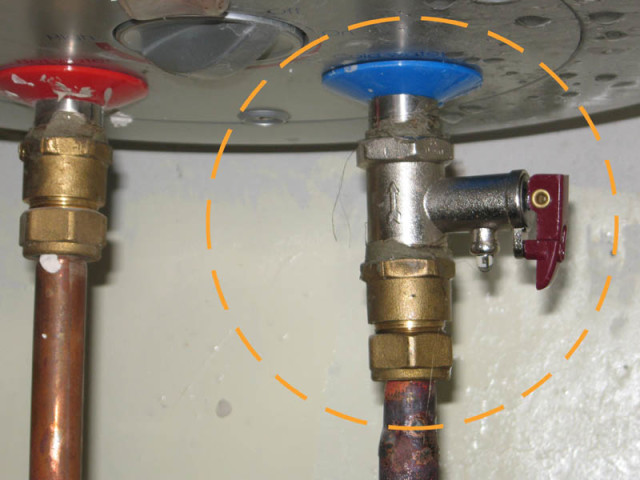

- Kotlovska pipa je pogosto nameščena ob strani na čevlju, ki je nameščen neposredno na dovodni cevi.
Nanj je od spodaj privit varnostni ventil.
Testiranje
Za preverjanje uporabnosti izdelka ventila je vzvod za sprostitev presežnega tlaka. Pri izklopljenem grelniku večkrat dvignite ročico, da sprostite ta presežek. Ko voda preneha kapljati, počakajte, da se začne segrevanje. Če tekočina ne preneha teči, je vzmetni mehanizem najverjetneje zamašen. V tem primeru se zložljivi model razstavi, očisti in nato vrne na prvotno mesto. Če ventila ni mogoče odstraniti, ga bo treba zamenjati z novim, predhodno kupljenim vzorcem.
Veliko slabše je, če voda ne teče v dovodno cev. Razlog za to je pojav blokade v samem ventilu ali v izstopnem priključku. Če po preverjanju teh mest ni rezultatov, boste morali izdelek zamenjati.
Okvara, vzroki in odprava
Obstajata dve možnosti za okvaro: voda teče ves čas ali popolnoma preneha teči. Ko se kateri od njih odkrije, je pomembno upoštevati, da je iztekanje tekočine med procesom segrevanja normalen pojav, tako naj bi sistem deloval.Lahko se zniža, ko kotel ne deluje.

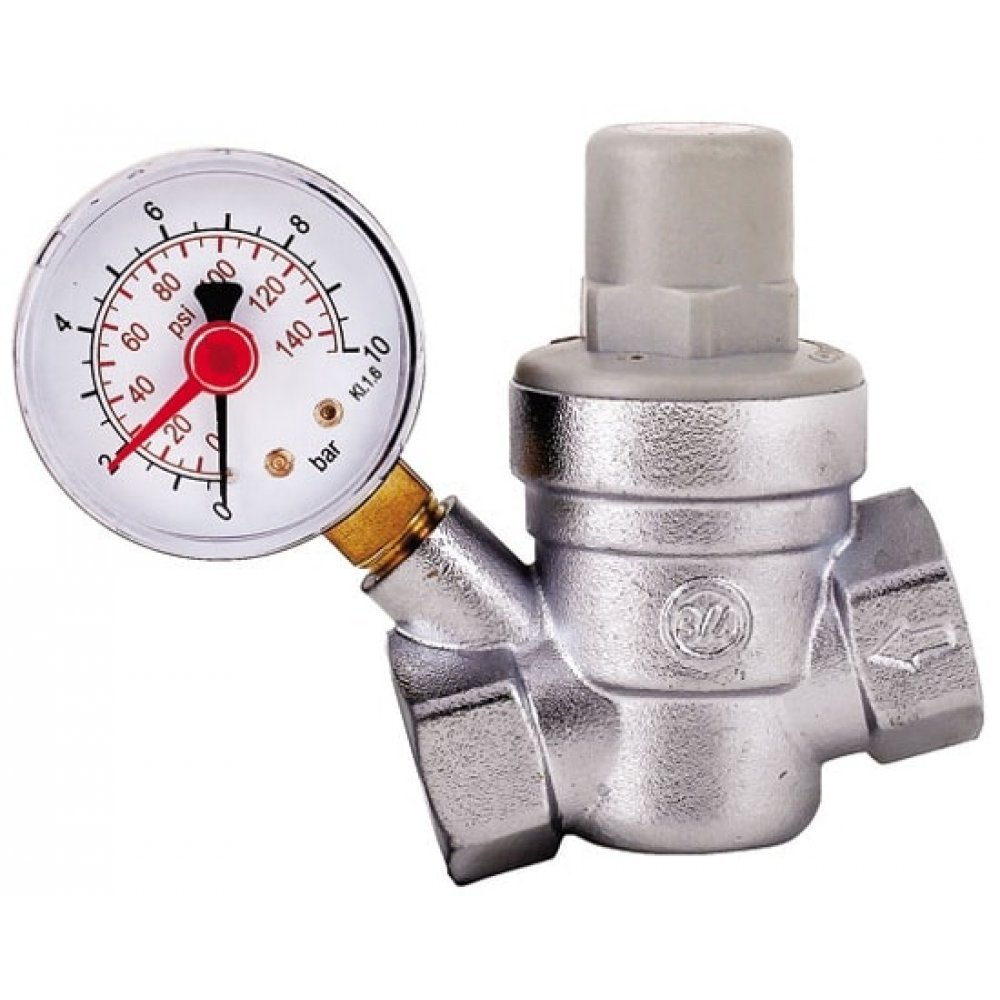

Na primer, mehanizem ventila je zasnovan za 6 barov, tlak neposredno v dovodu vode pa je 7 barov. Dokler ne pade, bo voda postopoma odtekala. Če se situacija ponovi, ga boste morali zamenjati ali namestiti menjalnik na vhodu v stanovanje ali hišo.

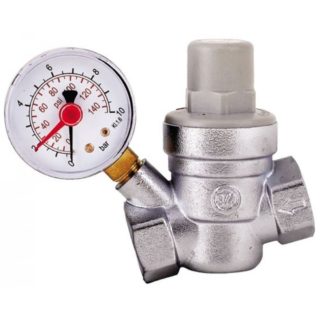

Kompaktni modeli menjalnikov se lahko namestijo na vhod v kotel.
Možnosti zamenjave
V nekaterih primerih je namesto varnostnega ventila za kotel nameščen njegov "eksplozivni" analog, namenjen izključno za nujno praznjenje tekočine, ki se uporablja v ogrevalnem sistemu. Kljub dejstvu, da so funkcije obeh modifikacij podobne, so njihova načela delovanja bistveno drugačna. Ta mehanizem deluje le v izrednih razmerah, saj je njegov glavni namen volumsko sproščanje velikih mas tekočine. Ni primeren za postopno odvajanje majhnih porcij vode z odpiranjem kanala. V skladu s tem tak regulator tlaka ne bo deloval normalno.
Druga rešitev problema je namestitev enega protipovratnega ventila, ki ne dovoljuje, da voda tiho teče, ko se tlak v ceveh zmanjša. Vendar v tem primeru nameščeni zaščitni mehanizem ne ščiti pred povečanim tlakom v kotlu. Ta pristop se izkaže za popolnoma neustrezen in neizvedljiv.
Kontrolni ventil je mehanizem, brez katerega ni mogoče upravljati nobenega sistema za oskrbo z vodo. S svojo prisotnostjo se poveča učinkovitost ogrevalnega kotla in njegova varnost za ljudi. Poleg tega se podaljša življenjska doba ogrevalnega sistema.
