Ali je UPS potreben za plinske kotle in v katerih primerih?

Sodobni ogrevalni sistemi, vključno s tistimi na plin, v skladu z navodili za uporabo delujejo v neprekinjenem načinu in potrebujejo zaščito pred nesrečami na napajalnih vodih. Odvisnost od napajanja je še toliko bolj pomembna pri agregatih, opremljenih s krmilno opremo in črpalko. Pogosti izpadi električne energije motijo ​​normalno delovanje naprave in včasih povzročijo njeno okvaro. Ker se izpad električne energije v električnem omrežju običajno pojavi za kratek čas (od 5 minut do enega dneva), se za zaščito daljnovoda uporablja standardni brezprekinitveni napajalnik za kotel - UPS.

Kdaj potrebujete UPS za bojler?

Obravnavana problematika je še posebej pomembna na podeželju, kjer je nestabilna oskrba z energijo v zadnjem času postala skoraj običajna. Poleti, v vročem vremenu, lastnikov ne moti preveč, pozimi, v kurilni sezoni, pa bodo potrebni drastični ukrepi za zaščito opreme in ohranjanje njene učinkovitosti.

V veliki meri problem nestabilnosti električne energije zadeva podeželske hiše in vikende, kjer je nakup neprekinjenega napajanja za ogrevalni kotel edina pravilna rešitev.

Enota za neprekinjeno napajanje za ogrevalni kotel je potrebna v naslednjih tipičnih situacijah:

• oprema za ogrevanje se uporablja na območjih z nestabilno oskrbo z energijo;
• delovanje ogrevalnega sistema je posledica potrebe po vzdrževanju udobne temperature zraka v zimski sezoni;
• Na mestnih transformatorskih postajah prihaja do stalnih izpadov zaradi neenakomerne porazdelitve obremenitev po oskrbovanih objektih.

Nakup UPS za plinski kotel bo rešil problem nestabilnega napajanja.

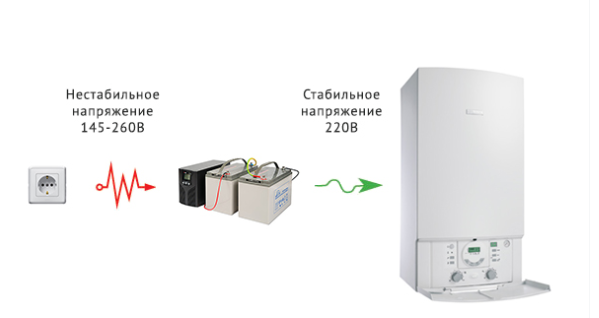

Princip delovanja

Bistvo delovanja naprave glede na kotlovsko opremo se bistveno ne razlikuje od načela zaščite drugih električnih naprav. Izraža se v sprejetju posebnih ukrepov za stabilizacijo napetosti in zmožnosti vzdrževanja na zahtevani ravni nekaj časa. Za te namene se uporablja UPS za kotle s priključeno zunanjo baterijo, katere enosmerna napetost se pretvori v izmenično napetost preko elektronskega pretvornika.

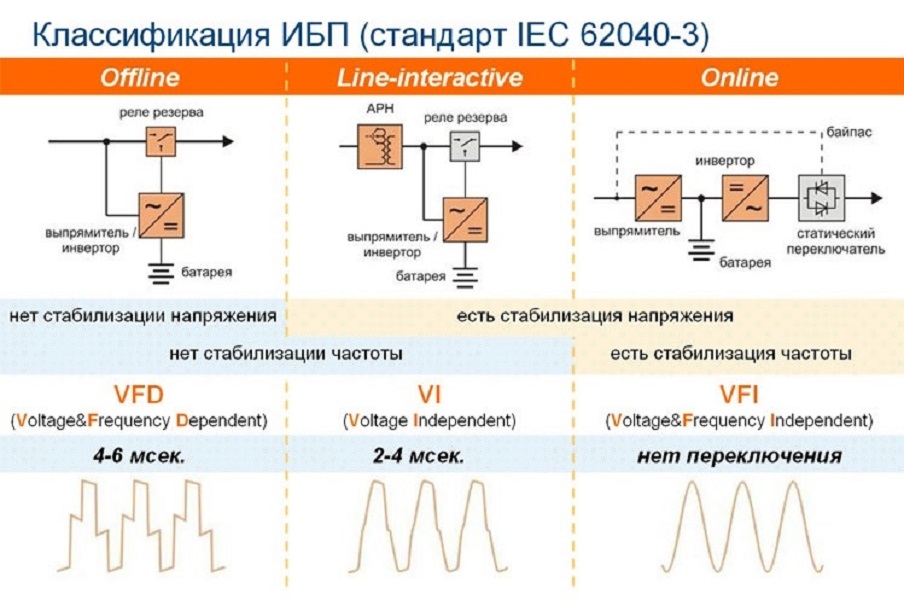

Za izravnavo nihanj napetosti v omrežju ali zaščito pred njeno kratkotrajno izgubo se uporablja načelo dvojne pretvorbe, ki je sestavljeno iz naslednjega:

1. Popravljena izmenična napetost se dovaja omrežnemu filtru, ki z omejevanjem RF harmonikov zgladi ostra nihanja.
2. Vstopi v diodni most, ki pretvori izmenično komponento v konstantno.
3. Po potrebi se del popravljenega toka porabi za polnilno vezje rezervne baterije, ki se uporablja v situaciji, ko napetost izgine za dolgo časa.
4. Glavnina tega gre v pretvornik, v katerem se izvede obratna pretvorba konstantne komponente v spremenljivo.
5. Tako dobljena stabilizirana napetost je primerna za napajanje kotla na trda goriva ali plin.

Prednost vezja UPS z dvojno pretvorbo je odsotnost obsežnega avtotransformatorja. Naprava, ki deluje na tem principu, zagotavlja neprekinjeno, takojšnjo korekcijo napetosti. Po potrebi lahko deluje z energijo, shranjeno v baterijah.

Zahteve za neprekinjeno napajanje

Če želite izvedeti, katera neprekinjena enota je primerna za plinski kotel, morate vnaprej določiti zahteve za napravo. Pomagal bo pri seznanitvi z glavnimi kazalniki UPS-a, ki označujejo učinkovitost njegovega delovanja. Nekateri izmed njih:

• Aktivna in navidezna (vključno z jalovo komponento) moč, opredeljena kot produkt napajalne napetosti in toka v bremenu.
• Koeficient harmoničnega popačenja, ki označuje kakovost izhodne napetosti - odstopanje oblike sinusoide od idealne oblike.
• Prisotnost zunanje baterije omogoča neprekinjeno delovanje kotla v primeru popolne odsotnosti električnega omrežja več ur.
• Trajanje delovanja v načinu brez povezave.
• Meje dovoljenega nihanja vhodne napetosti v voltih.

Trajanje delovanja baterije je v veliki meri odvisno od njene zmogljivosti.

Kadar pogoji delovanja kotlovne opreme zahtevajo dolgotrajne prekinitve napajanja, je treba zagotoviti možnost priključitve dodatnih baterij.Zaželeno je tudi, da ima kupljena naprava funkcijo samodejnega spremljanja stanja električnega omrežja in ponovne vzpostavitve normalnega napajanja.

Še posebej »napredne« ​​modele priporočamo, da imajo možnost diagnosticiranja stanja baterije. Vendar pa takšni vzorci redko presegajo ocene priljubljenosti enot za neprekinjeno napajanje, ker so predragi.

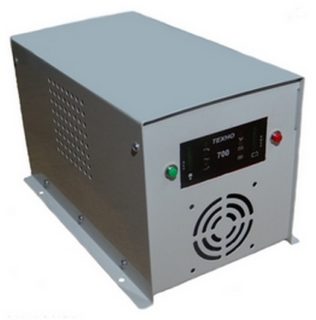

Kateri UPS izbrati za plinski kotel

Pri izbiri UPS za kotel boste morali upoštevati številne dejavnike, povezane s posebnostmi njegove uporabe v določenem objektu. Na podlagi naslednjih premislekov:

• funkcionalnost naprave (prisotnost dvojne pretvorbe, baterije itd.), pa tudi enostavnost namestitve;
• zanesljivost proizvajalca elektronske pretvorne naprave;
• garancije za obdobje brezhibnega delovanja brezprekinitvenih napajalnikov za plinske kotle - številka ne sme biti krajša od 5-7 let;
• raven hrupa med delovanjem;
• izbrani model ima certifikat kakovosti.

Ob upoštevanju zgornjih točk lahko uporabnik odide v trgovino in izbere model pretvornika pretvornika, ki je primeren posebej za njegov kotel.

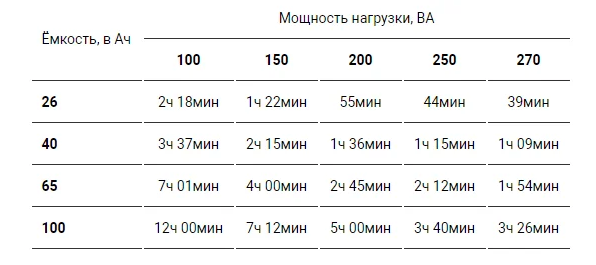

Izračun časa varnostnega kopiranja

Življenjska doba baterije UPS-a z zunanjimi baterijami je določena izključno s skupno kapaciteto vseh baterij, priključenih na sistem. V tem primeru se energija njihovega naboja pretvori v izmenično napetost 220 voltov. Ker ima sam pretvornik (kot vse elektronske naprave) notranje izgube, jih je potrebno vnaprej upoštevati v obliki izkoristka, ki ni 100%. Pri določanju zahtevanega indikatorja se upošteva, da tudi baterije niso idealne in med delovanjem ne "oddajajo" vse energije, shranjene v njih.V tem primeru boste morali upoštevati razpoložljivost baterij, vključenih v komplet UPS.

Ob upoštevanju teh dveh kazalnikov ima formula za izračun zahtevanega časovnega obdobja naslednjo obliko:

T = E x U / P x KPD x KDE (v urah) kje

• E – skupno kapaciteto priključenih baterij,
• U – trenutna napetost baterije,
• p – aktivna moč v bremenu.

Koeficient za pretvornik KPD je blizu 0,8, enak indikator za baterijo (KDE) pa je približno 0,9. Niso fiksne vrednosti in so odvisne od številnih operativnih dejavnikov: količine porabe energije ter temperature in vlažnosti zraka.

Kot primer je predstavljenih več možnosti za izračun življenjske dobe baterije brezprekinitvenega napajanja Shtil. Z začetno napetostjo 12 voltov in skupno zmogljivostjo 60 amper ur se UPS uporablja za stenski ogrevalni kotel z navedeno močjo 150 W. V tej situaciji dobimo čas njegovega samostojnega delovanja: T = 60 x 12 / 150 x 0,8 x 0,9 = 3,5 ure.

Če upoštevamo možnost z zmogljivostjo baterije 150 amper ur, bo ta številka za kotel z enakimi stroški energije: T = 150 x 12 / 150 x 0,8 x 0,9 = 8,6 ure.

Če sta bateriji enake kapacitete, bo njen čas delovanja v odsotnosti omrežne napetosti enak: T = 2 x 150 x 12 / 150 x 0,8 x 0,9 = 17,2 ure.

Predstavljena metoda izračuna je primerna za katero koli vrsto UPS-ov, vključno z običajnimi modeli Baxi, Bosch, Vaillant in Buderus.

Z večanjem števila baterij se zahtevano časovno obdobje povečuje. Njegovo podaljšanje je olajšano z izbiro optimalnega načina delovanja kotla iz neodvisnih virov energije.

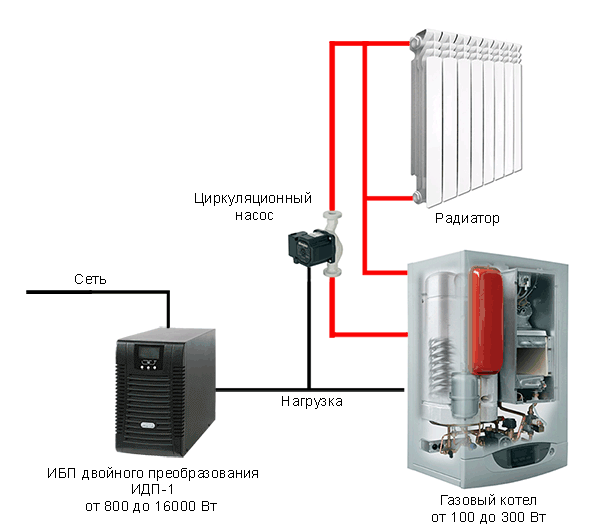

Funkcije namestitve

Kdor namerava namestiti UPS za plinski kotel z lastnimi rokami, se mora najprej seznaniti s pravili za njegovo namestitev in priključitev. Pri izbiri mesta za namestitev te enote je treba upoštevati, da je UPS in baterijo za plinski kotel priporočljivo postaviti v prostore pisarniškega prostora, ki so dobro zaščiteni pred vlažnimi hlapi. Za te namene je optimalna zaprta omara, ki se nahaja čim bližje prezračevalni gredi. Ta položaj bo zagotovil zaščito rezervne opreme pred prekomerno vlago v obliki kondenzacije in bo omogočil vzdrževanje zahtevanega načina hlajenja.

Poleg izbire lokacije je želena mikroklima v prostoru zagotovljena z vzdrževanjem temperature zraka v območju 18-25 stopinj. V tem primeru se zmogljivost baterije ohranja na najvišji ravni, zahvaljujoč kateri UPS deluje dolgo časa.

Vsem zgornjim funkcijam morate dodati naslednje:

• Raven prahu v prostoru z UPS in kotlom v njem mora biti minimalna.
• Ohišje vira je obvezno ozemljeno z uporabo polnega polnilnika (zaščitno vezje). V odsotnosti je mogoče organizirati ozemljitev prek istega vodila, na katerega je priključena grelna enota. Če želite to narediti, boste morali raztegniti ločeno bakreno jedro od ozemljitvene sponke UPS do ustreznega kontakta kotla.
• v kotlovnici bo potreben dovodni prezračevalni sistem za učinkovito čiščenje zraka iz emisij plinov (nastanejo med reakcijo elektrolize v akumulatorju).

Pred namestitvijo novo kupljene opreme je treba tik pred namestitvijo narediti kratek premor, da bo temperatura ohišja enaka sobni temperaturi.Ta izpostavljenost bo preprečila nastanek kondenzacije na notranjih površinah UPS in prodiranje vlage v delovne enote. Pri postavljanju daljinskih baterij in samega vira neposredno na tla je priporočljivo uporabiti posebno podlago v obliki gumijaste preproge. Pri priključitvi dodatnih porabnikov na stabilizacijski modul je treba izračunati njihovo skupno moč, tako da dobljeni indikator ne preseže dovoljenih meja. Praviloma je izbrana tako, da ne presega 50-60% nazivne moči.

Pri nameščanju in delovanju kompleta opreme je strogo prepovedano:

• povežite vir vzporedno z električnim omrežjem: učinek UPS je možen, ko je povezan med omrežjem in potrošnikom;
• pokrijte telo naprave s tujimi predmeti in predmeti, ki omejujejo dostop svežega zraka;
• občasno preobremenite napravo nad dovoljeno mejo moči, navedeno v priloženi dokumentaciji (potni list).

Pazljivo morate spremljati polarnost pri priključitvi baterije na UPS. Kršitev tega pravila lahko povzroči okvaro opreme.

Za podaljšanje življenjske dobe rezervnega napajalnega sistema v zanki ni dovoljeno priključiti večjega števila baterij, kot je navedeno v tehnični dokumentaciji.
