Bimetalni radiatorji postopoma, a zanesljivo osvajajo trg. V ponudbi izstopajo baterije Rifar Monolit. Kakovost in zanesljivost sta glavni značilnosti modela.
Bistvo bimetalne tehnologije
Posebnost bimetalnih radiatorjev je uporaba dveh kovin pri oblikovanju.
Jeklo, iz katerega je izdelano notranje polnilo, je odgovorno za trdnost in vzdržljivost konstrukcije. Zunanja plast je izdelana iz aluminija, ki je rahlo dovzeten za korozijo in daje končnemu izdelku privlačen videz.
Pomen tehnologije je naslednji:
- Na notranje kolektorje so privarjeni jekleni toplotno prevodni kanali, ki so potrebni za medsebojno povezavo odsekov.
- Visokotlačno oblikovanje zunanje plasti. Notranji "okvir" iz jekla je prekrit z aluminijastim plaščem.
- Montaža gotovih radiatorjev iz več delov.
Prednosti tehnologije so posledica lastnosti kovin:
- jeklo daje trdnost konstrukcije;
- aluminij dobro prenaša toploto in je vizualno privlačen;
- bimetalne baterije so lažje od litoželeznih in lahko prenesejo visok tlak in vodno kladivo.
Glavna težava sekcijskih izdelkov je prisotnost spojev. Mehanske povezave so podvržene puščanju, koroziji in uničenju zaradi vodnega udara. Baterije Rifar Monolit 500 nimajo teh pomanjkljivosti.
Značilnosti serije Monolith
Navzven so baterije ruskega podjetja Rifar podobne sekcijskim analogom. Posebnost dizajna se skriva v oznaki "monolit".

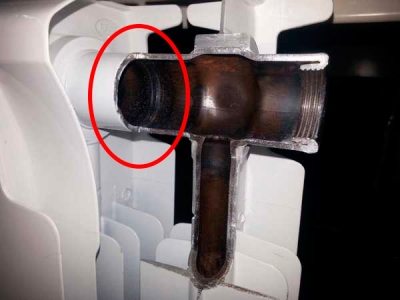

V možnostih oblikovanja (Monolit ali SUPRemo) v splošnem razumevanju koncepta "odseka" ni. Notranji kovinski del je izdelan kot ena enota, brez nastavkov in tesnil na spojih. V skladu s tem je tudi zunanja lupina trdna.
Ogrevalnih radiatorjev serije Monolith ni mogoče razstaviti na ločene dele, ni mogoče dodati dela za povečanje prenosa toplote ali zamenjati komponente. Zato se izračuni prenosa toplote izvajajo v fazi načrtovanja.
Da bi preprečili korozijo, je notranja površina cevi prevlečena s plastjo srebra. Odsotnost izboklin in manjših nepravilnosti olajša gibanje hladilne tekočine.
Proizvajalec ne postavlja omejitev glede kemične sestave hladilne tekočine. Podjetje zagotavlja odsotnost korozije pri uporabi tehnološke vode ali antifriza v sistemu.
Patentirana varilna tehnologija omogoča oblikovanje, ki je po lastnostih blizu brezšivnemu. To poveča natezno trdnost, ko se tlak poveča.
Debelina dovodnih cevi ustreza debelini in premeru razdelilnih cevi, kar olajša montažo.
Stroški enega dela od proizvajalca znašajo 880 rubljev. Da bi dobili končni strošek, se število odsekov pomnoži s tem zneskom. Pravilo: več odsekov, cenejši je strošek na enoto enega - to ne velja za modele Monolith.
Pomembne specifikacije
Tehnični parametri bimetalnih radiatorjev Rifar Monolit 500 omogočajo delovanje v vseh zgradbah z ogrevalnimi sistemi, ki ustrezajo standardom GOST.
Proizvajalec zagotavlja tehnične lastnosti:
- delovni tlak - 100 Atm;
- preskusni tlak - 150 Atm;
- kratkotrajni destruktivni tlak in obremenitev med preskušanjem po GOST 31311-2005 - 250 Atm;
- najvišja temperatura hladilne tekočine - 135 ° C;
- priključna velikost 3/4″;
- po posebnem naročilu možna dobava s cevmi 1/2″;
- sredinska razdalja povezovalnih cevi - 500 mm;
- dimenzije, višina, širina, globina, mm - 577x80x100;
- prenos toplote enega odseka - 196 W;
- notranja prostornina odseka - 0,2 l;
- teža odseka - 2 kg;
- Število odsekov v končnem izdelku je od 4 do 14.
Proizvajalec jamči, da se zgornji parametri ohranjajo v normalnih mejah 25 let delovanja.
Uporaba baterije Monolith
Tovarna priporoča uporabo baterij določene serije za ogrevanje vseh stanovanjskih, industrijskih in pomožnih objektov.
Povečana trdnost omogoča namestitev v visokih stavbah.
Za proizvodnjo se uporabljajo vrste jekla in aluminija, ki omogočajo namestitev baterije Monolith v vrtce in šole, bolnišnice in gostinske lokale.
Protikorozijski premaz se ne pokvari pod kratkotrajno izpostavljenostjo visoki vlažnosti, zato se monolitne baterije lahko uporabljajo za ogrevanje kleti in garaž.

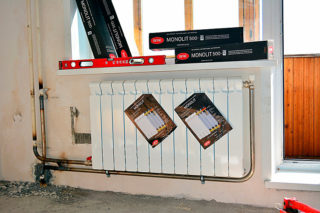

Zahteve za namestitev
Vse prednosti baterij Rifar Monolit se pokažejo šele ob pravilni vgradnji. Priporočila, ki jih je treba upoštevati, so navedena v podatkovnem listu izdelka.
Pred namestitvijo je izdelan ogrevalni projekt v skladu s smernicami GOST 31311-2005, SNiP 41-01-2003, SNiP 3.05.01-85 in SO 153–34.20.501-2003. Zahteva je obvezna, če se načrtuje, da bo operativno vzdrževanje zaupano specializirani organizaciji.
V zasebnih domovih ni tako stroge zahteve, vendar je za vzpostavitev zanesljivega sistema priporočljivo pripraviti projekt - to bo pomagalo obnoviti funkcionalnost v primeru nesreče.
Montažna dela se izvajajo po metodologiji Ministrstva za gradbeništvo, potek gradnje spremlja organizacija, odgovorna za nadaljnje obratovanje.
Pri montaži se radiator naravno segreva (ohlaja) na temperaturo prostora, kjer se izvaja montaža. Uporaba grelnikov za pospešitev postopka je prepovedana. Zahteva je posledica dejstva, da ob spremembi temperature pride do deformacij kovine in lahko povezave z dovodnimi cevmi izgubijo svojo tesnost.
Obvezna je vgradnja pip z možnostjo zapiranja dovoda in odvoda radiatorja.
Zaščitne folije pred uporabo ne odstranimo, da ne poškodujemo premaza.
Ventil za odstranjevanje zraka je nameščen na strani nasproti vstopne cevi.
Pri zategovanju navojnih povezav, da preprečite zlom, sila ne sme presegati 55 N/m.
Prevozništvo
Radiatorje lahko dostavimo s katerim koli transportnim sredstvom. Skladi izdelkov so varno zavarovani pred premikanjem.
Izdelke hranite v zaprtih prostorih ali pod nadstreškom.Embalaža in ohišje ne smeta biti izpostavljena agresivnim kemikalijam.
Izjemoma je dovoljeno skladiščenje do 10 dni v odprtih prostorih, zaščitenih pred padavinami.

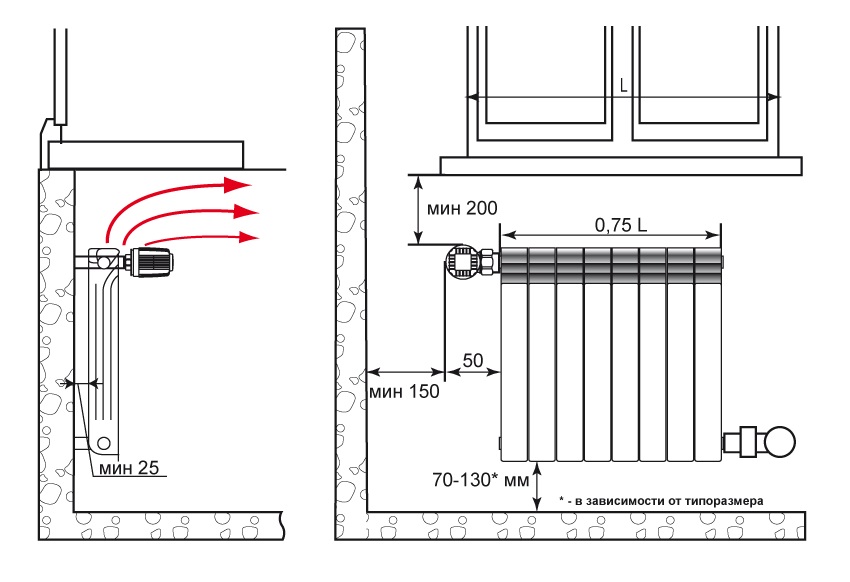

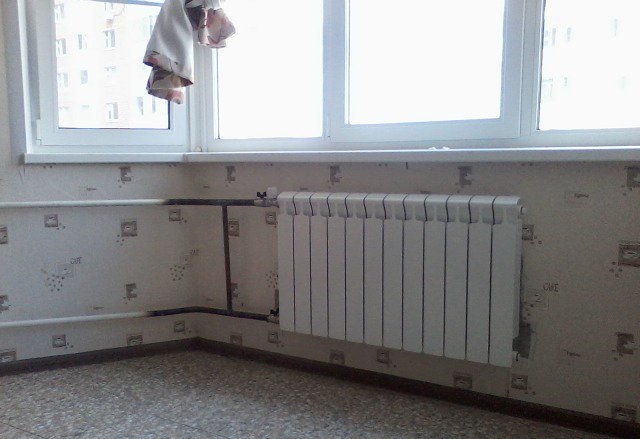

Razdalja od tal do spodnjega roba naprave je izbrana od 70 do 120 mm, do okenske police pa najmanj 80 mm - to je optimalna rešitev za prenos toplote. 30 - 50 mm umika od stene.
Strogo vodoravni položaj bo zaščitil pred pogostim prezračevanjem notranjih votlin izdelka.

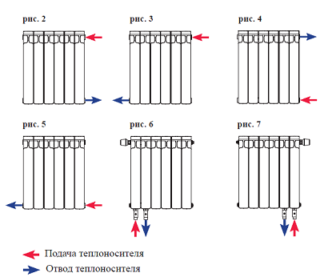

Sprejemljive sheme povezav

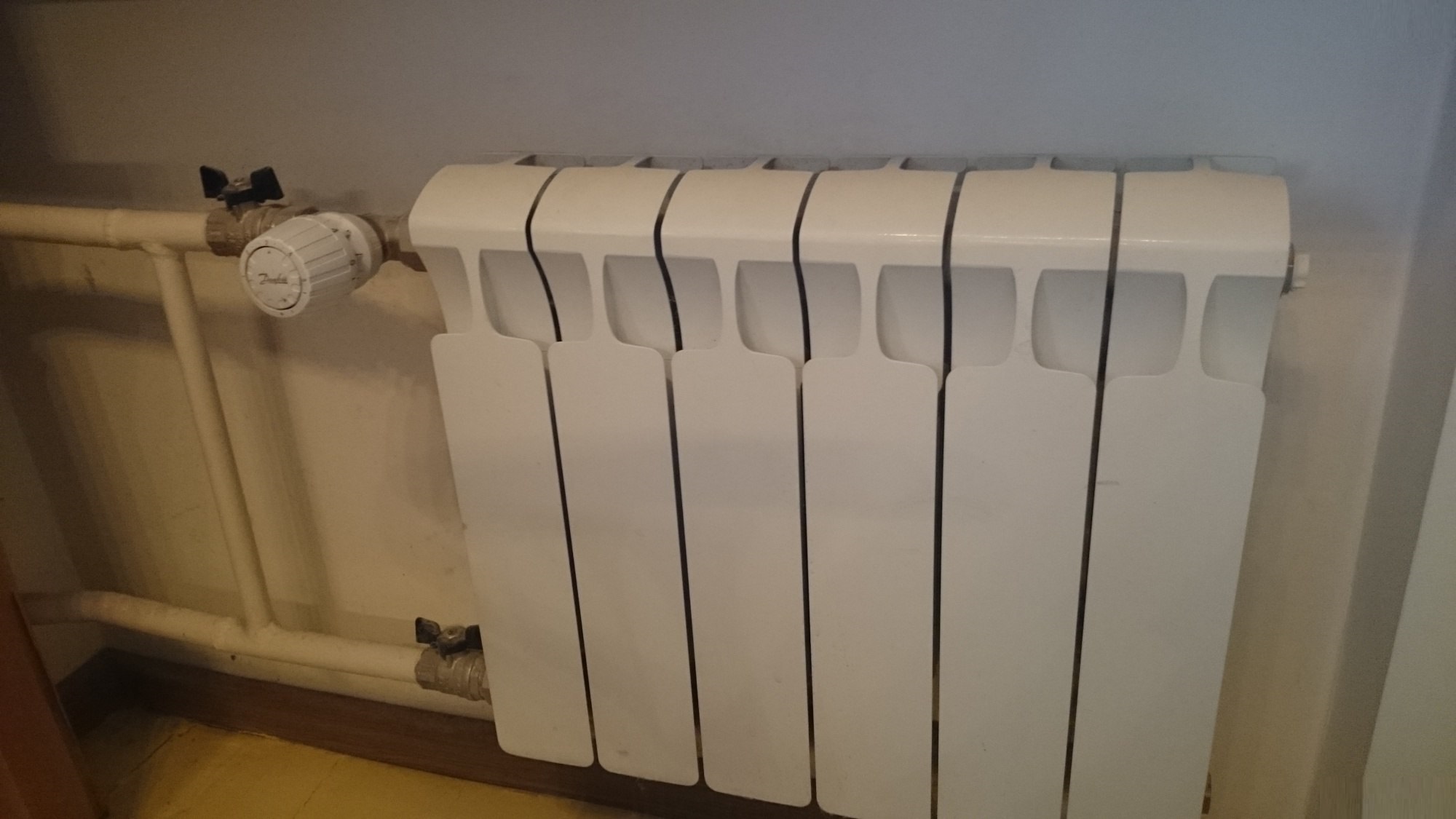

Dovoljena je uporaba stranskega ali spodnjega priključka na cevovod.
Slika 4 prikazuje najslabšo od vseh možnosti. V tem primeru se bo prenos toplote zmanjšal za 20 - 30% s številom odsekov do 6 kosov. vključno. Več odsekov, večje so izgube.
Pomembna navodila za uporabo
Dnevna delovna pravila ne pomenijo velikega števila tehnoloških operacij.
Tovarna priporoča:
- redno ali po potrebi s posebnim ventilom odstranjujte zrak;
- ne uporabljajte agresivnih tekočin kot dodatkov za hladilno tekočino;
- močno odprite zaporne in regulacijske ventile, da preprečite vodni udar, ki negativno vpliva na povezave.
Proizvajalec je posebne zahteve glede delovanja postavil v ločenem razdelku navodil. Strogo je prepovedano:
- zadajati udarce in izvajati fizično obremenitev, ki bi lahko uničila izdelek;
- pustite, da vodni tokokrogi zamrznejo;
- priključite elemente ozemljitvene zanke na radiator;
- uporabljajte neprečiščeno vodo ali tekočino iz zunanjih in podzemnih virov;
- radiator namestite v prostore s stalno vlažnostjo nad 75%, na primer v bazenih;
- poleti odstranite vodo iz tokokroga;
Radiatorja ne morete namestiti v sistem oskrbe s toplo vodo večstanovanjskih stavb, na primer kot grelec za brisače.
Vrste in oprema radiatorjev Refart Monolith
Na voljo so modeli z medosno razdaljo cevi 350 in 500 mm. To ustreza dimenzijam velike večine radiatorjev na trgu danes in v uporabi.
Za zamenjavo stare opreme vam ne bo treba spreminjati zasnove dovodnih cevi, kar pomeni, da lahko baterijo zamenjate z minimalnim naborom orodij.

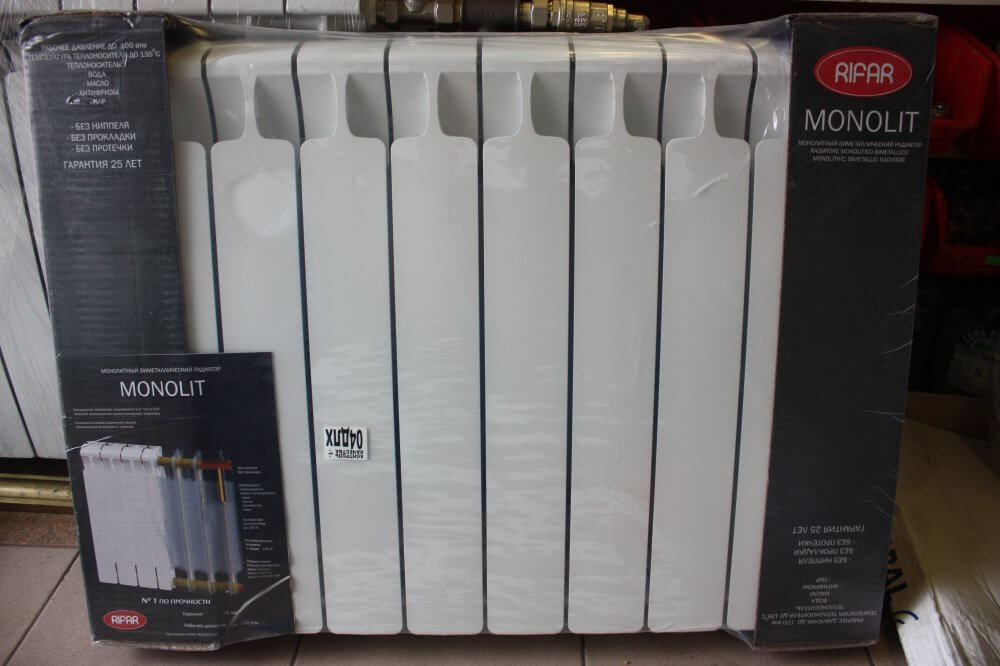

Paket RIFAR MONOLIT ne vključuje dodatne opreme. Ta model ima stranski priključek na cevi ½ ali ¾”.
Proti doplačilu se dokupijo tudi čepi, odzračevalni ventili in nosilci.

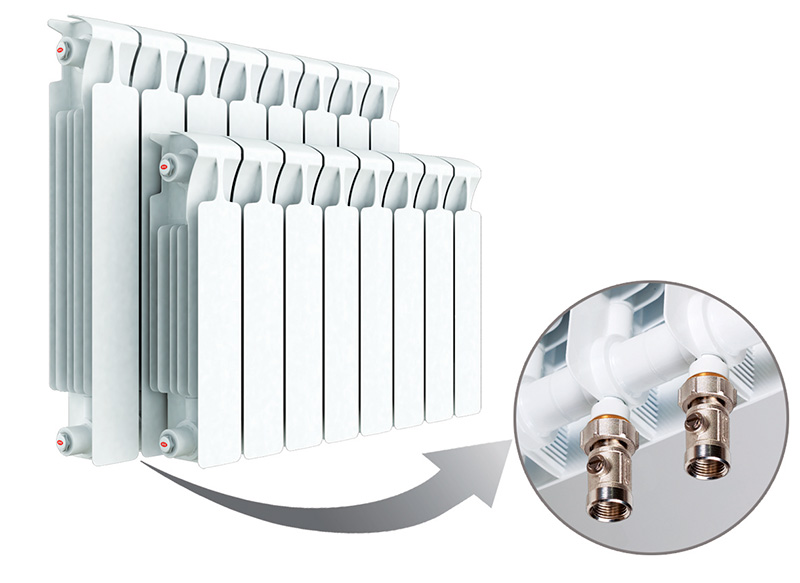

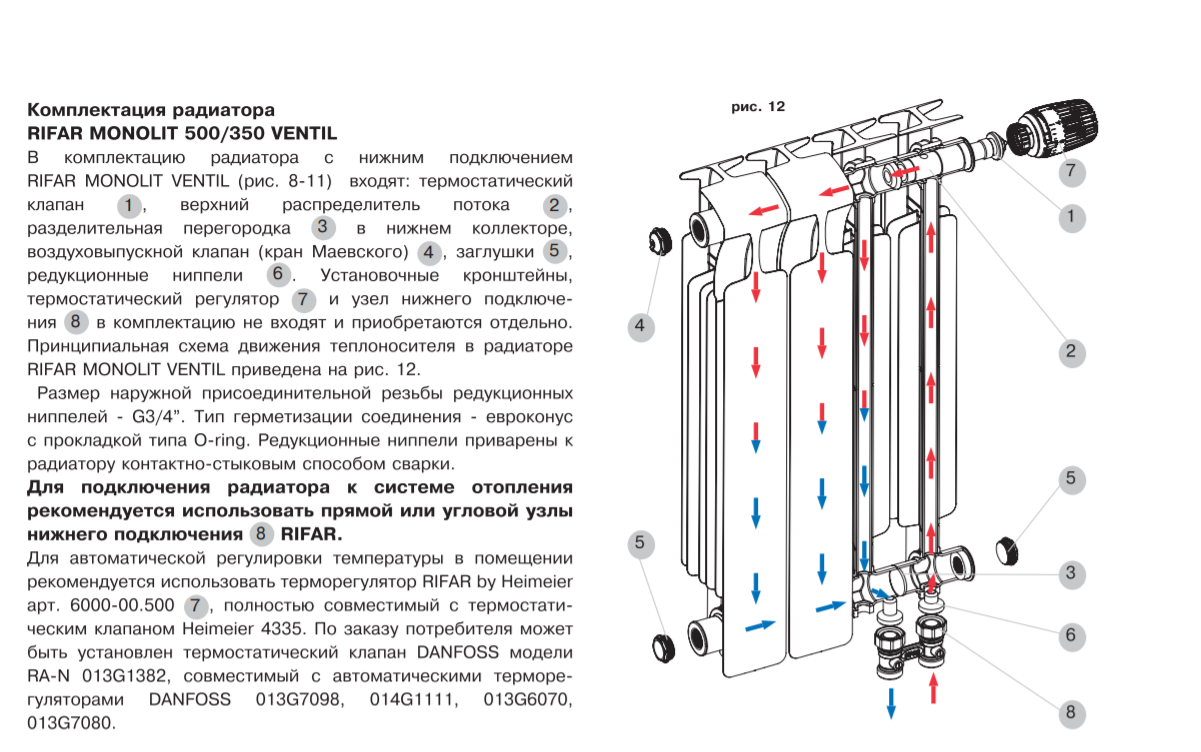

Izvedba RIFAR MONOLIT 500/350 Ventil omogoča priklop po shemah 6 in 7 iz zgornje slike. Izdelke izdelujemo samo po posebnem naročilu monterjev ali trgovskih verig.
Ta paket poleg samega radiatorja vključuje:
- termostatski ventil (regulator temperature);
- razdelilniki pretoka (zgornji in spodnji);
- redukcijski nastavki;
- odtočni ventil (Mayevsky);
- vtičnice za neuporabljene izhode.
Oklepaji niso vključeni.
Pri naročilu/nakupu bodite pozorni na smer priključka (desno ali levo). Ti podatki so pomembni za pravilno delovanje radiatorja.
Inovativne baterije Rifar Monolit so odlična rešitev za ustvarjanje ogrevalnih sistemov, ki delujejo v nestabilnih pogojih tlaka in temperature. Namestitev je preprosta in dostopna uporabniku z minimalnimi spretnostmi.
