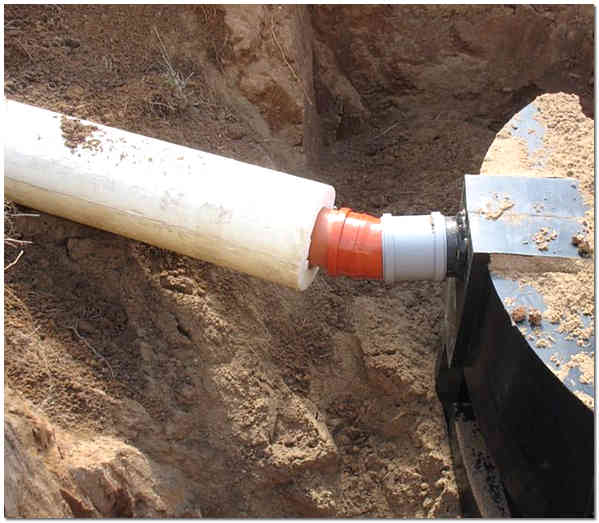

Neizolirani cevovodi, ki se nahajajo nad tlemi ali pod zemljo, vendar ne dovolj globoko, so pozimi dovzetni za zmrzovanje. Posledice so neizogibne: zamašitev komunalnega omrežja, počene cevi, okvara opreme. Te težave zlahka preprečimo, če pravilno izberemo in vgradimo toplotno izolacijo. Lupine za izolacijo cevi so optimalno primerne za ta namen. Je enostaven za namestitev in preprečuje zmrzovanje.
Potrebne lastnosti in zahteve za lupine za izolacijo cevi
Lupina za cevi je valj, odrezan na eni strani, ali segmenti, pritrjeni skupaj po principu pero in utor. Izolacijo brez utorov lahko pritrdite s sponkami, žico ali lepilom. Po pritrditvi se na površini cevi oblikuje zaščitni ovoj.
Kodrasti elementi so na voljo za izolacijo T-cev, vej, zavojev in spojnih kotov. Za povezavo lupine vzdolž njegove dolžine se uporablja ločen oblikovan element - spojka.
Takšna komunikacijska zaščita ne izolira, temveč preprečuje odvajanje toplote ali segrevanje zaradi visokih temperatur okolja.
Lupina mora ustrezati premeru cevovoda, na katerega bo nameščena. Material, iz katerega je izdelana izolacija, mora biti odporen na nizke in visoke temperature.
Osnovne zahteve za toplotno izolacijo cevi:
- dolga življenjska doba;
- enostavna namestitev;
- nizka toplotna prevodnost;
- odpornost na mehanske obremenitve;
- zaščita pred opeklinami zaradi nenamernega dotika;
- biološka in kemična pasivnost;
- sposobnost vzdrževanja konstantne temperature hladilne tekočine.
Različni materiali imajo drugačne lastnosti. Ob upoštevanju pogojev, v katerih bo nameščena izolacija, lahko izberete lupino za cevi z ustreznimi parametri.

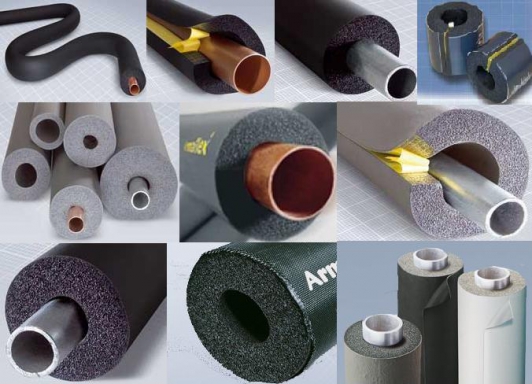

Toplotnoizolacijski materiali za proizvodnjo školjk
Ponudba sodobnih izolacijskih materialov v celoti izpolnjuje naštete zahteve. Lupine za izolacijo cevi so izdelane iz naslednjih materialov:
- poliuretanska pena;
- ekspandiran polistiren;
- bazaltna izolacija;
- penast polietilen;
- sintetični kavčuk.
Izolacija je izolirana za zaščito pred mehanskimi poškodbami in povečanje učinkovitosti izolacije:
- folija;
- steklena vlakna in steklena vlakna;
- pocinkano in nerjavno jeklo.
Poliuretanska pena
Poliuretanska pena je material z zaprto celično strukturo z drobnimi mehurčki. Vsebuje približno 95 % zaprtih celic.PPU lupina za cevi ima naslednje tehnične lastnosti:
- nizka toplotna prevodnost (0,037-0,042 W/m2*K);
- visoka gostota (40-60 kg / m3);
- ne absorbira vode (1,5-3%);
- temperaturno območje delovanja: -180°C do +130°C.
Pred namestitvijo lupine iz poliuretanske pene za izolacijo cevi je treba jekleni cevovod obdelati z antikorozijskimi spojinami, ker kondenzat, ki nastane zaradi temperaturnih razlik, ostane pod lupino in povzroča korozijo.
Pritrditev s pomočjo dodatnih elementov povzroči nastanek šivov, zaradi prisotnosti katerih se poveča toplotna izguba. Za nemoteno povezovanje segmentov se uporablja poliuretansko lepilo, priporočljivo je, da prosti prostor zapolnite s poliuretansko peno.
Ekspandirani polistiren
Lupine iz ekspandiranega polistirena se uporabljajo predvsem za izolacijo prezračevalnih, vodovodnih in kanalizacijskih cevovodov, ki se nahajajo v tleh, saj ima material nizko odpornost na ultravijolično sevanje. Povzroča uničenje strukture. Pri izolaciji nadzemnih komunikacij je potrebno lupino z nečim oviti ali pobarvati.
Prednosti:
- ne absorbira vlage;
- kaže odpornost na biokemične vplive;
- prenese znatne statične obremenitve.
Slabosti polistirenske pene:
- požarna nevarnost;
- ni odporen na mehanske obremenitve.
Temperaturno območje delovanja ekspandiranega polistirena je od -50°C do +80°C.
Bazaltna izolacija
Za izolacijo zunanjih cevovodov je priporočljivo uporabiti bazaltno lupino.Njegova glavna pomanjkljivost je visoka vpojnost vode, ki je ni mogoče nadomestiti niti s pomočjo hidrofobnih impregnacij. Ko se zmoči, lupina popolnoma izgubi svoje toplotnoizolacijske lastnosti. Temperaturno območje delovanja: -40°C do +74°C.
Prednosti:
- majhna teža;
- požarna varnost;
- UV odpornost;
- prijaznost do okolja;
- biološka stabilnost.
Slabosti: uporablja se samo za izolacijo plastičnih cevi.
Priporočljivo je, da šive lupine bazaltne volne zlepite z armiranim trakom ali gradbenim trakom in ga nato pobarvate.
Penast polietilen
Ovoj iz penastega polietilena je prožen in lahek material v obliki valja dolžine 1,2 ali 2 m z režo. Temperaturno območje delovanja je od -40°C do +95°C. Zaradi posebne plastičnosti materiala je priporočljivo, da ga pritrdite s plastičnimi ali kovinskimi zateznimi sponkami.
Prednosti:
- relativno nizka cena;
- ima lastnosti parne, hrupne in toplotne izolacije;
- odpornost na agresivna okolja;
- ščiti pred razvojem korozije;
- prijaznost do okolja.
Slabosti: absorbira vlago.
Zaradi visoke stopnje absorpcije vode je potrebna hidroizolacija lupine iz penastega polietilena.
Sintetični kavčuk
Sintetični kavčuk je boljši od mnogih materialov v svojih značilnostih delovanja. Toplotno izolacijska lupina iz tega materiala je izdelana v obliki valjev z vzdolžnim rezom, ki se lahko montira tako, da se plašč namesti na cevovod in zlepi vzdolž reza.
Prednosti:
- UV odpornost;
- odpornost na agresivna okolja;
- minimalna stopnja absorpcije vode;
- učinkovita izolacija;
- parotesnost;
- dolga življenjska doba;
- odpornost na mehanske obremenitve.
Za izboljšanje videza je izolacija pobarvana.
Mere in premeri
Lupina se uporablja za toplotno izolacijo nadzemnih in podzemnih komunikacij. Zaščitni ovoj je sestavljen iz dveh ali več med seboj povezanih segmentov. Večji kot je premer lupine, več je segmentov. Lupina je izdelana iz mehkega in prožnega materiala, na primer penastega polietilena, in je lahko izdelana v obliki valja z vzdolžnim prerezom. Lupine iz razmeroma gostega materiala, zasnovane za cevi majhnega premera do 2 palca, so sestavljene iz polcilindričnih segmentov. Če je premer cevi od 2 do 3 palcev, so že na voljo 3 segmenti.
Notranji premer lupine se mora ujemati z zunanjim premerom cevi.
Debelina izolacije, iz katere je izdelana lupina, se giblje od 9 do 90 mm. Izolacija z večjim premerom in debelino bo stala več. Na podlagi tega parametra je lupina izbrana ob upoštevanju zahtev za učinkovitost toplotne izolacije.
Dolžinske dimenzije so od 1 do 2 m, kar določa enostavnost transporta, izdelave in montaže.
Prednosti lupin za izolacijo cevi
Za izolacijo cevi so najbolj primerne lupine iz poliuretanske pene. Za to izolacijo so značilne številne prednosti:
- za večkratno uporabo;
- odpornost na mehanske, biološke, kemične in atmosferske vplive zaradi visoke gostote in kemične sestave, vključno z odpornostjo proti glodalcem in škodljivcem;
- vzdržljivost;
- enostavna in hitra namestitev pri kateri koli temperaturi;
- Možnost namestitve brez uporabe dodatnih pritrdilnih elementov;
- prijaznost do okolja;
- hitra demontaža, če so potrebna popravila na odseku cevovoda;
- uporaba za izolacijo podzemnih in nadzemnih komunikacij;
- ne obteži strukture;
- kaže inertnost na glive in plesen;
- majhna teža;
- nizek koeficient toplotne prevodnosti;
- zvočne izolacijske lastnosti.
Pri temperaturah cevovoda nad +150°C se izolacija koksira. Poleg tega se uniči pod vplivom ultravijoličnih žarkov, zato je nujen pogoj za izolacijo nadzemnih komunikacij prisotnost zaščitnega premaza.
Osnove namestitve in delovanja
Pred namestitvijo lupine je treba cevi pregledati, da se prepreči nevarnost puščanja. Nato je treba cevovod očistiti sledi korozije in dvakrat premazati s temeljnim premazom.
Izolacijske segmente je treba namestiti z zamikom vzdolžnih šivov za 5-10 cm. Za zagotovitev višje kakovosti izolacije je treba spoje zalepiti s folijo ali običajnim trakom.
Po prekrivanju cevovoda z zaščitnim ohišjem pritrdite izolacijo s sponkami, žico ali jeklenim trakom. Nato se čez lupino ovije strešni material, steklena vlakna ali strešna lepenka, če ni tovarniškega zaščitnega premaza. Zaščito pritrdimo tudi s plastičnimi ali kovinskimi objemkami. Spoji so premazani z lepilom, da zmanjšamo toplotne izgube.
V 8-urnem delovniku lahko dve osebi izolirata do 150 m cevovoda.
Področje uporabe
Lupine za izolacijske cevi iz poliuretanske pene ali drugega materiala se uporabljajo za vzdrževanje konstantne temperature medija, ki kroži v cevovodu, za zaščito ljudi pred opeklinami pri visokih ali nizkih temperaturah cevi. Ta material se uporablja za izolacijo:
- kanalizacijske cevi;
- hladilne linije;
- omrežja za oskrbo s toplo in hladno vodo;
- sistemi kemične sinteze;
- cevovodov v naftni in plinski industriji.
Visoka hitrost in enostavnost namestitve razlikujeta lupino od izolacijskih materialov drugih oblik. Zaradi visoke izolacijske učinkovitosti, okolju prijaznosti in enostavne uporabe so lupine za izolacijo cevi priljubljene v javnem in zasebnem gradbeništvu ter industriji.
